Mezclador de tubos estático, mezclador de tubos de acero al carbono, mezclador de tubos de acero al carbono con revestimiento de caucho.

Tecnología de protección ambiental Jiangsu Jixiang Co., Ltd.

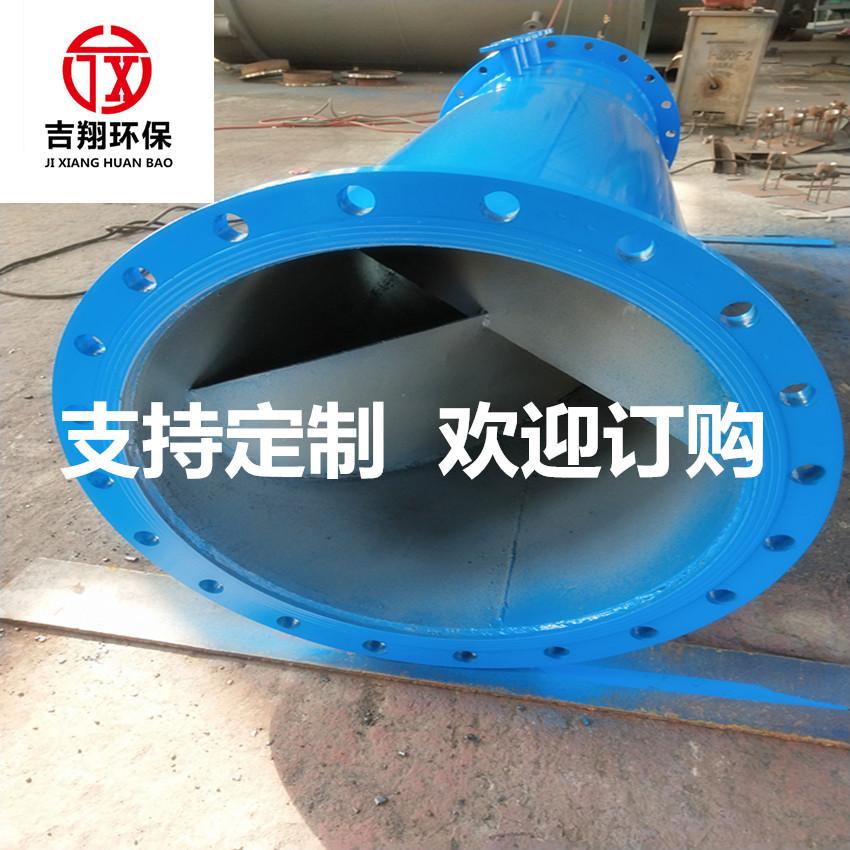

Mezclador de tuberías

【Descripción del Producto】

El mezclador de tubería, también conocido como mezclador estático tubular, es muy útil en proyectos de suministro y drenaje de agua y protección ambiental para agregar diversos coagulantes, coadyuvantes de coagulación, ozono, cloro líquido, neutralización ácido-base, mezcla gas-agua, etc. Es un equipo ideal para tratar agua y diversos productos químicos para lograr una mezcla instantánea. Tiene las características de mezcla rápida, de alta calidad y alta eficiencia, estructura simple y tamaño compacto. Sin necesidad de energía externa, el agua que fluye a través del mezclador de tubería producirá tres efectos: desviación, mezcla cruzada y vórtice inverso, de modo que los productos químicos añadidos puedan difundirse rápida y uniformemente en todo el cuerpo de agua para lograr el propósito de mezcla instantánea. La eficiencia de mezcla es tan alta como 90-95%, lo que puede ahorrar alrededor del 20-30% de la dosis de productos químicos.

【Principio de construcción】
Los mezcladores de tuberías generalmente se componen de tres unidades de mezcla (el número de secciones también puede aumentarse según las características del medio a mezclar). Cada unidad de mezcla consiste en una pala espiral fija con un giro de 180° (o una pala de aletas cruzadas de 90°), dividida en palas zurdas y palas diestras. Las palas espirales de dos secciones adyacentes giran en direcciones opuestas y están escalonadas 90°. Para facilitar la instalación de las palas espirales, el cilindro de PRFV se construye en dos semicírculos, con ambos extremos conectados mediante bridas y los espacios entre los cilindros sellados con resina epoxi para garantizar su sellado. Los mezcladores de tuberías fabricados con otros materiales se fabrican de diferentes maneras.

Las palas espirales del mezclador de tuberías son estacionarias, y solo se mueve el material o medio a mezclar. El fluido pasa a través de ellas y no requiere energía externa, salvo para la reducción de presión. Divide el flujo, mezcla radialmente y gira en sentido opuesto. Los dos medios se mezclan y difunden de forma continua e intensa para lograr el objetivo de la mezcla.

【Ámbito de aplicación】

• 1. Se añaden diversos coagulantes y coadyuvantes de coagulación para mezclar el tratamiento de agua doméstica urbana y agua industrial;
• 2. Se añaden diversos coagulantes y coadyuvantes de coagulación para mezclar las aguas residuales domésticas urbanas y las aguas residuales industriales;
• 3. Mezclar gas y agua en el suministro de agua y drenaje, proyectos de protección ambiental y agregar cloro líquido, ozono y otros agentes para la desinfección;
• 4. Neutralización y mezcla ácido-base en aguas residuales industriales;
• 5. Mezclar y homogeneizar diversas aguas residuales industriales.

【Parámetros de diseño】

• 1. El diámetro de la tubería del mezclador de tubería se selecciona según el caudal económico, que generalmente se calcula como 0.9-1.2m/s. El caudal de tuberías con un diámetro mayor a 500mm puede alcanzar 1.5m/s. Si las condiciones lo permiten, aumentar el diámetro de la tubería en 50-100mm puede reducir la pérdida de carga;
• 2. La combinación básica del número de secciones de la unidad mezcladora de tuberías es de tres secciones, con una pérdida de carga de aproximadamente 0,4 a 0,6 m. El número de secciones puede aumentarse o disminuirse según las condiciones del medio de mezcla.
• 3. La presión del agua en el mezclador de tuberías se considera 0,1 MPa y el equipo también se puede procesar de acuerdo con la presión real.

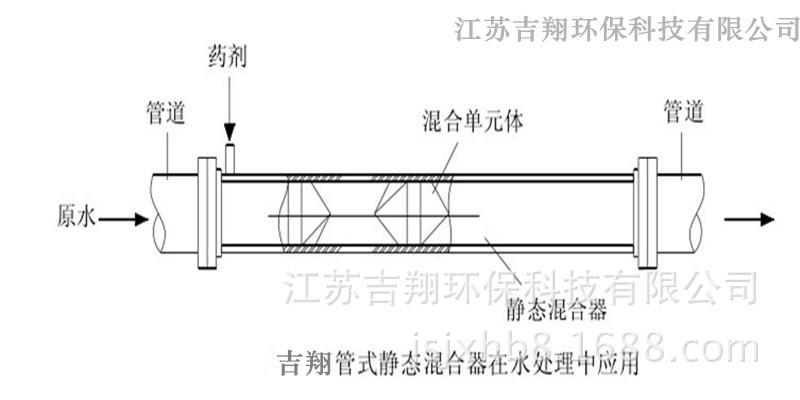

• 4. Las dimensiones de instalación y la apariencia del mezclador se muestran en el diagrama.
•



【Instalación del producto】

• 1. El mezclador de tuberías se puede instalar en cualquier dirección, horizontal, vertical o en otras combinaciones;
• 2. Cuando el mezclador de tuberías se instala en una tubería elevada, debe fijarse con un soporte. La tubería enterrada puede instalarse en el pozo de inspección.
• 3. La tubería para agregar productos químicos debe ser diseñada por la unidad del usuario y puede instalarse de acuerdo con el plano estándar nacional de suministro de agua y drenaje, pero el caudal en la tubería debe ser mayor a 1,0 m/s y la presión en la tubería debe ser menor a 0,2 MPa (material FRP);
• 4. La posición de adición de los distintos reactivos debe estar en el extremo delantero de la unidad de mezcla del mezclador de tuberías y debe estar a más de 0,3 metros.

【Parámetros técnicos】

(La siguiente tabla muestra los datos estándar del mezclador de tubería FRP, incluido el puerto de dosificación)

【Referencia de selección】

【Instrucciones de pedido】

1. Por favor, infórmenos de las especificaciones, materiales y cantidad del mezclador de tuberías;

2. Debido a la inestabilidad del transporte, por favor, contacte con nuestro servicio de atención al cliente para obtener más información. Gracias por su cooperación.
