Bomba peristáltica dispensadora de medio de cultivo BT300F + bomba peristáltica inteligente de distribución YZ15.



Configuración detallada:

Bomba peristáltica BT300F+YZ15 1 juego precio de mercado 7550 yuanes
Tubo de silicona platino #25 20 metros/paquete 1 paquete precio de mercado 690 yuanes
Cabeza avellanada CT-6 1 precio de mercado 120 yuanes
Aguja ZT-6 1 precio de mercado 80 yuanes
Dispensador manual SF01 1 precio de mercado 480 yuanes



50μLHasta 50 mlBomba peristáltica de llenado BT300F-V3Bomba peristáltica inteligente

• Rango de flujo: 0.006～1690ml/min

• Rango de velocidad: 0.1～350 rpm

• Resolución de velocidad: 0.1 rpm

•Rango de volumen de dispensación: 0.05mL～9999L



Detalles del producto

★ Los datos de caudal de este artículo se obtuvieron mediante pruebas con agua pura a temperatura y presión normales. El uso real se ve afectado por factores específicos como la presión y las características del fluido, y son solo de referencia.

La bomba peristáltica inteligente de dosificación BT300F es accionada por un servomotor paso a paso, con una pantalla táctil LCD de alta definición de 4.3 pulgadas para visualización y operación, y una variedad de modos de dosificación disponibles. A través del software de la aplicación Leifu, la bomba puede controlarse remotamente y el estado de funcionamiento puede monitorearse en tiempo real. Es principalmente adecuada para transmisión de alta precisión y envasado de líquidos cronometrado y cuantitativo.

Funciones y características • Pantalla LCD a color de 4.3 pulgadas, intuitiva y visual; • Pantalla táctil combinada con operación por teclas, conveniente y rápida; • El sistema de software LF-Touch-OS es eficiente y estable, tiene un buen modo de interacción humano-computadora y es conveniente para la personalización y actualización del producto; • Modos de trabajo: transmisión de flujo, llenado por tiempo, llenado de líquidos, llenado programado (ciclo); • Cinco conjuntos de parámetros de distribución preestablecidos para volumen de líquido y distribución de tiempo; • El modo de programación admite 30 configuraciones de parámetros cuantitativos diferentes, lo que puede realizar procesos de control complejos; • Tiene funciones estándar como inicio y parada, avance y retroceso, velocidad máxima, succión de retorno e inicio y parada programados; • Control y visualización precisos del flujo, el algoritmo de micro-paso garantiza la precisión de llenado de diferentes configuraciones; • Función de calibración de flujo estilo asistente, fácil de usar; • La función única de succión trasera previene eficazmente el goteo de líquido; • Soporte de parámetros e datos de impresión por puerto serie; • Función de control de temperatura inteligente, ajusta automáticamente la disipación de calor según el entorno, para que el dispositivo esté siempre en las mejores condiciones; • Función de control WIFI, que puede realizar la operación remota a través del software Leifu APP, y tiene funciones de monitoreo como alarma de apagado y recordatorio de reemplazo del tubo de la bomba; • Regulación de velocidad analógica externa, control de señal de control externo de arranque y parada, avance y retroceso, sub-embalaje, aislamiento físico de la señal de control externo; • Comunicación RS485, compatible con protocolo Modbus, puede configurar parámetros de comunicación, conveniente para la conexión con varios dispositivos de control; • Parámetros de control múltiples abiertos, adecuados para aplicaciones personalizadas ODM; • La placa de circuito se rocía con tecnología de recubrimiento tricondormante para lograr un efecto a prueba de polvo y humedad; • Características anti-interferencia súper fuertes, diseño de amplio voltaje, adecuado para entornos de suministro de energía complejos; • Carcasa novedosa de acero inoxidable, fácil de limpiar, previene eficazmente la corrosión de diversos disolventes orgánicos. Parámetros técnicos • Rango de flujo: 0.006～1690 ml/min • Rango de velocidad: 0.1～350rpm • Resolución de velocidad: 0.1 rpm • Rango de volumen de dispensación: 0.05mL～9999L • Tiempos de asignación rango: 1 a 999 veces, "0" significa bucle infinito • Tiempo de intervalo de asignación: 0.1～999.9 segundos/minutos/horas, la unidad de tiempo es ajustable • Error de precisión de velocidad: <±0.2% • Voltaje de alimentación: AC100~240V, 50Hz/60Hz • Potencia: <50W • Interfaz de control externo: entrada de nivel 5V/12V/24V opcional; regulación de velocidad 0-5V/0-10V/4-20mA opcional • Interfaz de comunicación: Comunicación RS485, soporta protocolo MODBUS • Entorno de trabajo: temperatura ambiente 0～40℃, humedad relativa＜80% • Nivel de protección: IP31 • Dimensiones: 269×160×183mm • Peso del conductor: 5.3KG



Bomba peristáltica de llenadoTabla de Referencia de la Aplicación

Volumen de llenado de líquido	Cabezal de bomba recomendado	Manguera aplicable	Velocidad (rpm/minuto)	Tiempo de llenado (segundos)	Error de repetibilidad (%）
50μL	DG6-1	0.25×0.89mm	＞90	＜6.66	＜±2
0,1 ml	DG6-1	0.5×0.92mm	＞90	＜3.33	＜±2
0,2 ml	DG6-1	0.5×0.92mm	＞90	＜6.06	＜±1
0,3 ml	YZ15	13#	＞500	＜0.6	＜±2
0,5 ml	YZ15	13#	＞500	＜1	＜±1
0.8mL	YZ15	13#	＞500	＜1.6	＜±1
1 ml	YZ15	13#	＞500	＜2	＜±1
2 ml	YZ15	14#	＞500	＜1.1	＜±1
3 ml	YZ15	14#	＞500	＜1.65	＜±1
5 ml	YZ15	19#	＞500	＜1.68	＜±1
8mL	YZ15	16#	＞500	＜1.2	＜±1
10 ml	YZ15	16#	＞500	＜1.5	＜±1
20 ml	YZ15	25#	＞500	＜1.43	＜±1
50 ml	YZ15	17#	＞500	＜2.11	＜±1



Cabezal de bomba peristáltica y manguera aplicables, parámetros de flujo

conductor	Cabezal de bomba aplicable	Número de canales	Manguera aplicable	Flujo de un solo canal（ml/min）
BT300F	YZ15	1、2	13#14#19#16#25#17#	0.006～990
	YZ25	1、2	15#24#	0.16～990
	YT15	1、2	13#14#19#16#25#17#18#	0.006～1300
	YT25	1	15#24#35#36#	0.16～1690
	DT15-14	1	19#16#25#17#	0.07～1300
	DT15-24	2	19#16#25#17#	0.07～1300
	DT15-44	4	19#16#25#	0.07～770



Dimensiones (Unidad: mm)）

Bomba peristáltica otros accesorios

nombre del producto	Especificaciones y modelos	Ámbito de aplicación	Precio de mercado (yuan/unidad)	Observación
Tarjeta DT10	DT10	Cabezal de Bomba Serie DT10	200
Tarjeta DT15	DT15	Cabezal de Bomba Serie DT15	300
Tarjeta DG		Cabezales de bomba serie DG6, DG10	100	Ajuste de engranaje de trinquete, POM

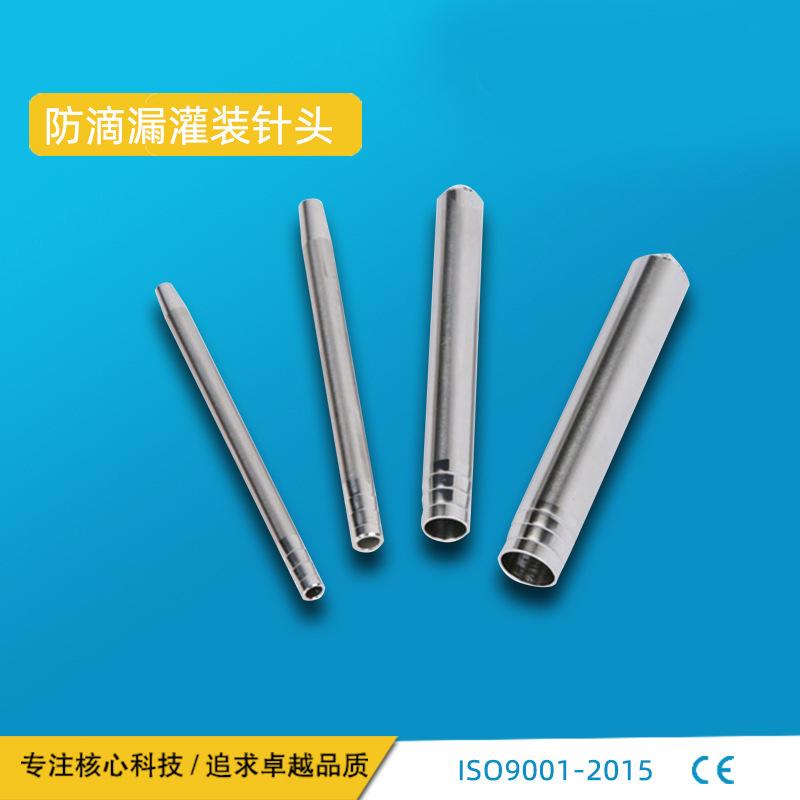

Aguja de llenado	ZT-1，2，3，6，8	Diámetro interior 0.8-7.9mm	120	Con manga fija
Aguja de llenado	ZT-12，12B,16	Diámetro interior 9.6-12.7mm	150
Cabeza pequeña avellanada	CT-2，3，6,10	Diámetro interior 0.8-7.9mm	80
Cabeza avellanada grande	CT12，16	Diámetro interior 9.6-12.7mm	120
Dispensador de mano	SF01	Manguito fijo ZT-1, 2, 3, 6, 8	480	Longitud del cable 1 metro, excluyendo la aguja de llenado
Interruptor de pie	JT01	Refu gama completa de bombas	190	Longitud del cable 1 metro, conector DB15
Amortiguador de Pulsaciones	ZN90-PE	Diámetro interior 1.6-9.6mm	800	Líquido neutro, 0-40 grados
Amortiguador de Pulsaciones	ZN90-PTFE	Diámetro interior 1.6-9.6mm	1000	Líquido corrosivo, 0-80 grados

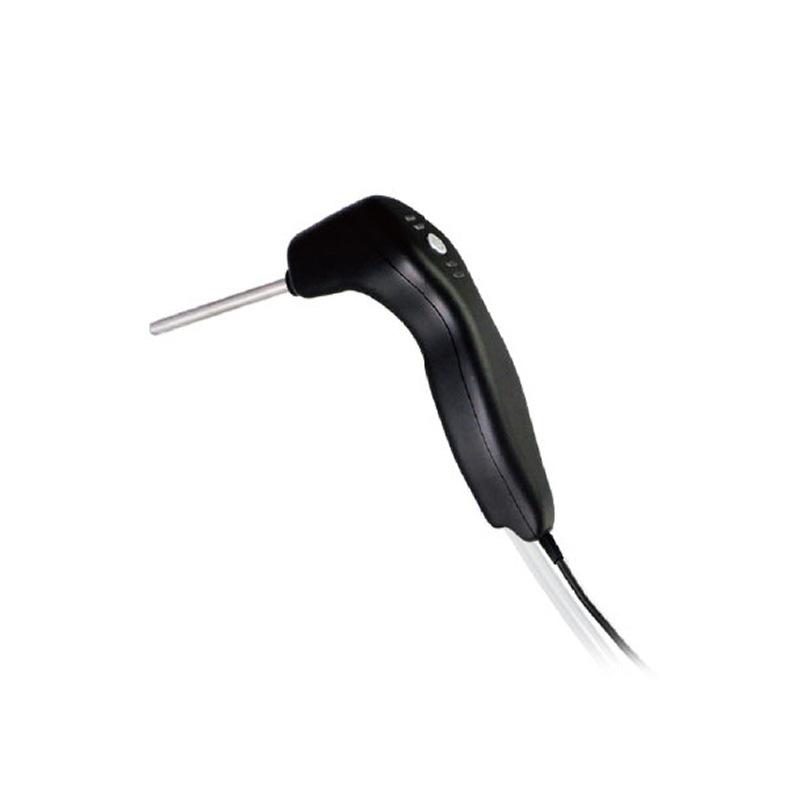

SF01Dispensador de mano

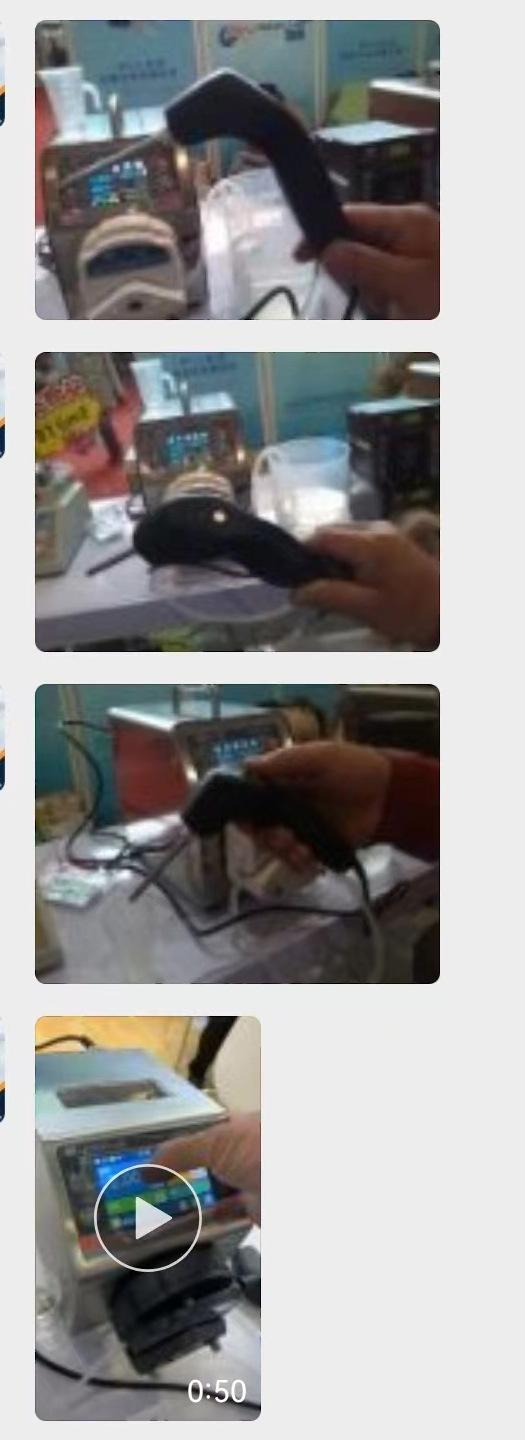

El dispensador manual SF01 se utiliza con las agujas de llenado de la serie Leifu ZT y es principalmente adecuado para el llenado manual y semiautomático de bombas peristálticas. Tiene un agarre cómodo, tamaño pequeño y peso ligero.



Características

• Tubo de bomba aplicable: diámetro interior ≤8mm, espesor de pared ≤2.4mm

• Agujas aplicables: serie ZT

• Operación principal: salida de señal de inicio y parada

• Indicador de estado: indicador de encendido, indicador de estado de trabajo

• Longitud del cable: 1 metro



Estación de servicio sencilla

La estación de servicio simple Leifu tiene una apariencia hermosa y un tamaño moderado;

Se puede llenar con uno o varios cabezales, reduciendo la intensidad laboral y mejorando la eficiencia de producción;

Parámetros técnicos

Aguja adaptadora (con manguito fijo): GZT-1, GZT-2, GZT-3, GZT-6, GZT-8, GZT-12

1. Dimensiones: 29×18×25cm (largo×ancho×alto)

2. Tamaño del banco de trabajo: 21×14cm (largo×ancho)

3. Cabezales de llenado: 1~4 (se pueden personalizar otras cantidades)

4. Espaciamiento del cabezal de llenado: ≥35mm

5. Altura del contenedor: ≤150mm

6. Material principal: SS304

7. Tamaños de contenedor disponibles:

• Llenado de un solo cabezal:

• Tamaño del recipiente redondo 10×15cm (diámetro×altura) (el tamaño está sujeto a las condiciones reales)

• Tamaño del contenedor cuadrado: 21×11×15cm (largo×ancho×alto) (el tamaño está sujeto a las condiciones reales)

• Llenado multicabezal: La distancia central entre dos contenedores es mayor a 3.5 cm. El número de abrazaderas cruzadas se puede aumentar o disminuir según el número de unidades de llenado.



Tabla fija de correspondencia de mangas y agujas (para coincidencia de agujas de llenado)

Modelo de manguito fijo (diámetro interior)	Material de manga fija	Dimensiones (diámetro interior x diámetro exterior x longitud)	Aguja aplicable	Material de la aguja	Tamaño de aguja (diámetro interior x diámetro exterior x longitud)	Número de tubería aplicable
GDT-1	PTFE	1×12×15mm	ZT-1	304	0.7×0.9×100mm	0.5×0.8mm 13#
GDT-2	PTFE	2×12×15mm	ZT-2	304	1.8×2×100mm	1×1mm
GDT-3	PTFE	3×12×15mm	ZT-3	316L	2×3×100mm	2×1mm 14# 19#
GDT-6	PTFE	6×12×15mm	ZT-6	316L	4×6×100mm	16# 25# 15#
GDT-8	PTFE	8×12×15mm	ZT-8	316L	5×8×100mm	17# 24#





Diseño de paso frontal de toque ligero, tacto claro y antifatiga;

La placa de acero al carbono de alta resistencia se estira y forma, con una capa exterior anticorrosiva horneada que es resistente al desgaste;

Interruptor momentáneo, contactos chapados en oro de 24 quilates, alta fiabilidad;

Utilizado principalmente con la gama completa de productos de Refu para controlar el arranque y la parada de la bomba;

Los parámetros principales

Material: Placa de acero plástico horneado

Conector de control externo: DB15

Longitud del cable: 1 metro

Resistencia de contacto: 50mΩ o menos (primera vez)

Resistencia de aislamiento: 100 mΩ o más, prueba a 500 V CC

Tensión de soporte dieléctrico: 2000 VCA (1 minuto)

Vida útil: Mecánica: ≥ 1 millón de veces, Eléctrica: ≥ 100,000 veces

Entorno de trabajo: temperatura -25 ~ +70℃, humedad ≤85%

Nivel de protección: IP54

Dimensiones: 103×72×25mm

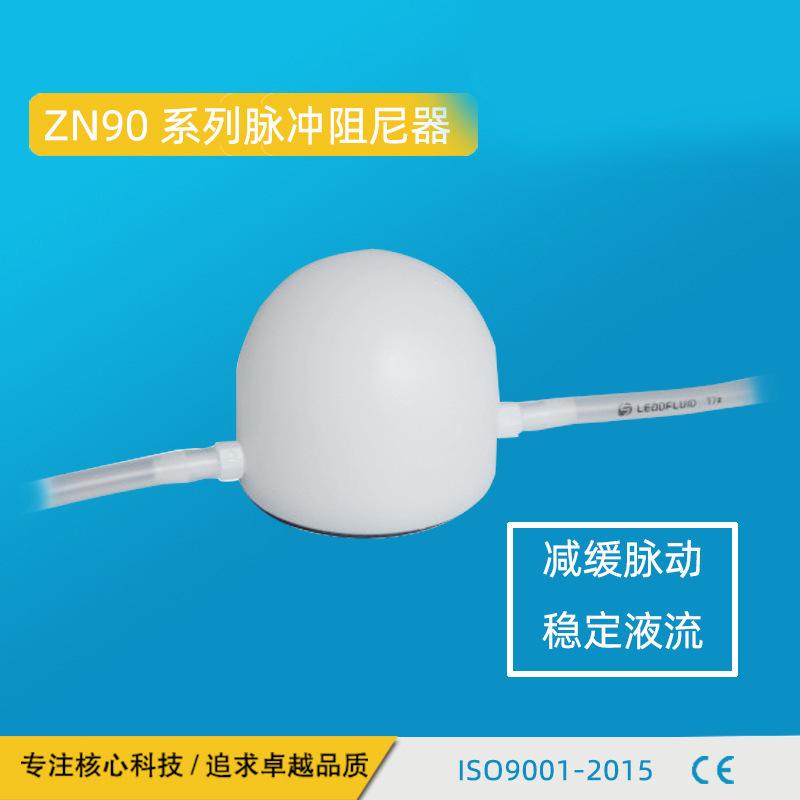

Amortiguador de Pulsaciones

El amortiguador de pulsaciones Leifu ZN90 es un amortiguador desarrollado para las características de las bombas peristálticas. Es un recipiente a presión dividido en dos cámaras, la cámara inferior es para el fluido transmitido y la cámara superior es para gas. Dado que el gas es compresible, el pulso se absorbe instantáneamente y el sistema puede obtener un flujo y presión de líquido estables, ralentizando la pulsación de la tubería.



Parámetros técnicos

Especificaciones y modelos	ZN90-PE-EPDM	ZN90-PTFE-FFKM
Diámetro interior de manguera aplicable	1.6~9.5mm	1.6~9.5mm
Material de la manguera	Silicona, pharmed, PVC, Viton, A-60-G/F	Silicona, pharmed, PVC, Viton, A-60-G/F
presión laboral	0,2 MPa	0,2 MPa
Presión alta	0,3 MPa	0,3 MPa
Material	Educación física	PTFE
sello	EPDM (etileno propileno dieno monómero)	FFKM (caucho de perfluoroéter)
Conector de amortiguador	NPT1/8	NPT1/8
Volumen interno	180 ml	180 ml
entorno de trabajo	0-40℃ (caída de temperatura ≤5℃/min)	0-80℃ (caída de temperatura ≤5℃/min)
Dimensiones	90×90×90 mm	90×90×90 mm
peso	220 gramos	510 gramos



Director GeneralCabezal de Bomba Peristáltica Serie
■El cabezal de bomba peristáltica serie Lefu DG está especialmente diseñado para flujo pequeño y transmisión de fluidos multicanal, lo que puede realizar la transmisión simultánea de 1~48 o más tuberías, con estructura compacta y uso conveniente;

■ Diseño estructural exquisito, incluso comparado con el cabezal de bomba multirrodillo tradicional, aún puede proporcionar una pulsación de transmisión muy baja;

■ La estructura mecánica razonable y la tecnología de procesamiento de alta precisión garantizan la consistencia del flujo entre canales;

■ Estructura tipo tarjeta desmontable independientemente, fácil de reemplazar y fijar el tubo de la bomba;

■El dispositivo de prensado de la tarjeta para tubos tiene dos tipos: ajuste de engranaje de trinquete y resorte adaptativo: la tarjeta de ajuste de engranaje tiene una pantalla de posición de engranaje, y el espacio de prensado del tubo se puede ajustar manualmente según el tamaño del tubo de la bomba para adaptarse a tubos de bomba con diferentes espesores de pared y presiones de transmisión; la tarjeta de resorte adopta un diseño adaptativo, y el espacio de prensado del tubo se ajustará automáticamente según el espesor de pared del tubo de la bomba;

■El rodillo del cabezal de la bomba está hecho de acero inoxidable de alta resistencia, y el material de la tarjeta puede estar hecho de plástico de alta función POM y PVDF para satisfacer diferentes condiciones de trabajo;

■ Adecuado para tubos de bomba de diversos materiales y especificaciones como Silicona, Pharmed, PVC, Viton, etc. con un espesor de pared de 0.8~1mm y un diámetro interior de 0.13~3.17mm. El rango de flujo de un solo canal es tan amplio como 0.0001~49ml/min;

■ El número de rodillos en el cabezal de la bomba es 6 o 10. El cabezal de bomba de 6 rodillos tiene un amplio rango de flujo y una larga vida útil del tubo de la bomba; el cabezal de bomba de 10 rodillos tiene una pulsación de transmisión menor y un desgaste ligeramente mayor de la manguera;

■Puede coincidir con varios motores por debajo de 100 rpm, como motores paso a paso, servomotores, reductores de CA, reductores de CC, etc.



Material del cabezal de la bomba

• Material del rodillo: Acero inoxidable 304/Acero inoxidable 316

• Material de la tarjeta: POM /PVDF



Parámetros de tráfico

Material de la manguera: Silicona, Pharmed, PVC, Viton, etc. Grosor de pared 0.86 ~1mm
Diámetro interior DI(mm)	0.13	0,25	1	1.52	2	2.4	3.17
(rodillo DG6)
ml/rev	0.0016	0.005	0.058	0,17	0,21	0,26	0.49
ml/min (operación continua, velocidad 100 rpm)	0.16	0.5	5.8	17	21	26	49
(rodillo DG10)
ml/rev	0.0011	0.0045	0.0484	0.1342	0.16	0.2	0.41
ml/min (operación continua, velocidad 100 rpm)	0.11	0.45	4.84	13.42	16	20	41



★ Los datos de flujo anteriores se obtienen probando agua pura a temperatura y presión normales. El uso real se ve afectado por factores específicos como la presión y el medio, y es solo para referencia.



Tipo de tarjeta

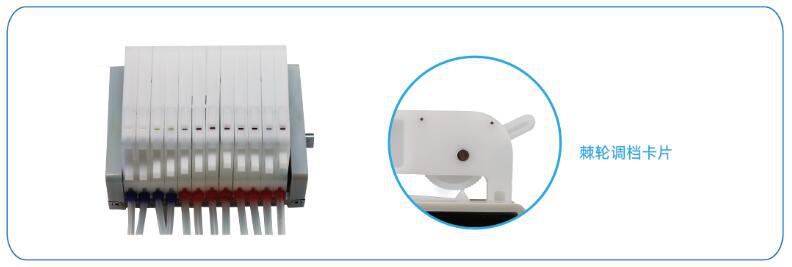

El espacio entre la tarjeta de cambio y el tubo de presión se puede ajustar mediante la estructura de trinqueteHay 7 engranajes de ajuste codificados por color correspondientes a tubos de bomba de diferentes especificaciones y materiales. El tubo de bomba puede funcionar bajo el espacio del tubo de presión sin depuración por parte del usuario, y la vida útil del tubo de bomba se extiende significativamente; si se requiere una presión de salida mayor, el espacio del tubo de presión se puede reducir ajustando el engranaje, lo cual es simple de operar.

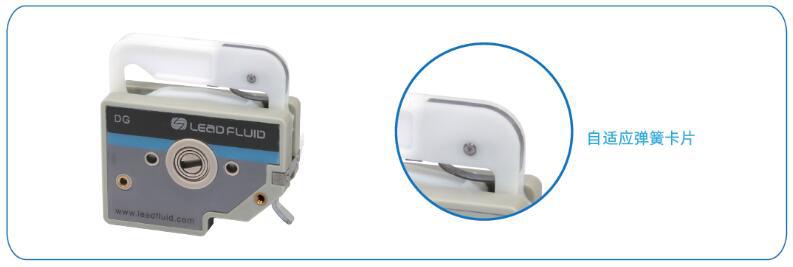

El espacio del tubo de presión de tarjetas de resorte se ajusta automáticamente mediante un resorte de aleación de alto rendimiento., para adaptarse al cambio en el grosor de la pared del tubo de la bomba debido al uso a largo plazo, asegurando así eficazmente la estabilidad consistente del caudal.





Especificaciones del cabezal de la bomba



• Número de canales: 1/2/3/4/6/8/10/12 (cabezal de bomba simple, expandible a 48 y más canales)

• Número de rodillos: 6/10 rodillos

• Rango de velocidad: 0.1~100 rpm

• Rango de flujo: 0.0001 ~ 49 ml/min

• Especificaciones de manguera aplicables: grosor de pared: 0.8mm ~ 1mm, diámetro interior: 0.13mm ~ 3.17mm

• Estructura de tubería de prensado: ajuste automático/ajuste manual

• Entorno de trabajo: temperatura 0～40℃, humedad <80%

• Motores aplicables: motores paso a paso, servomotores, motores reductores de CA, motores reductores de CC
