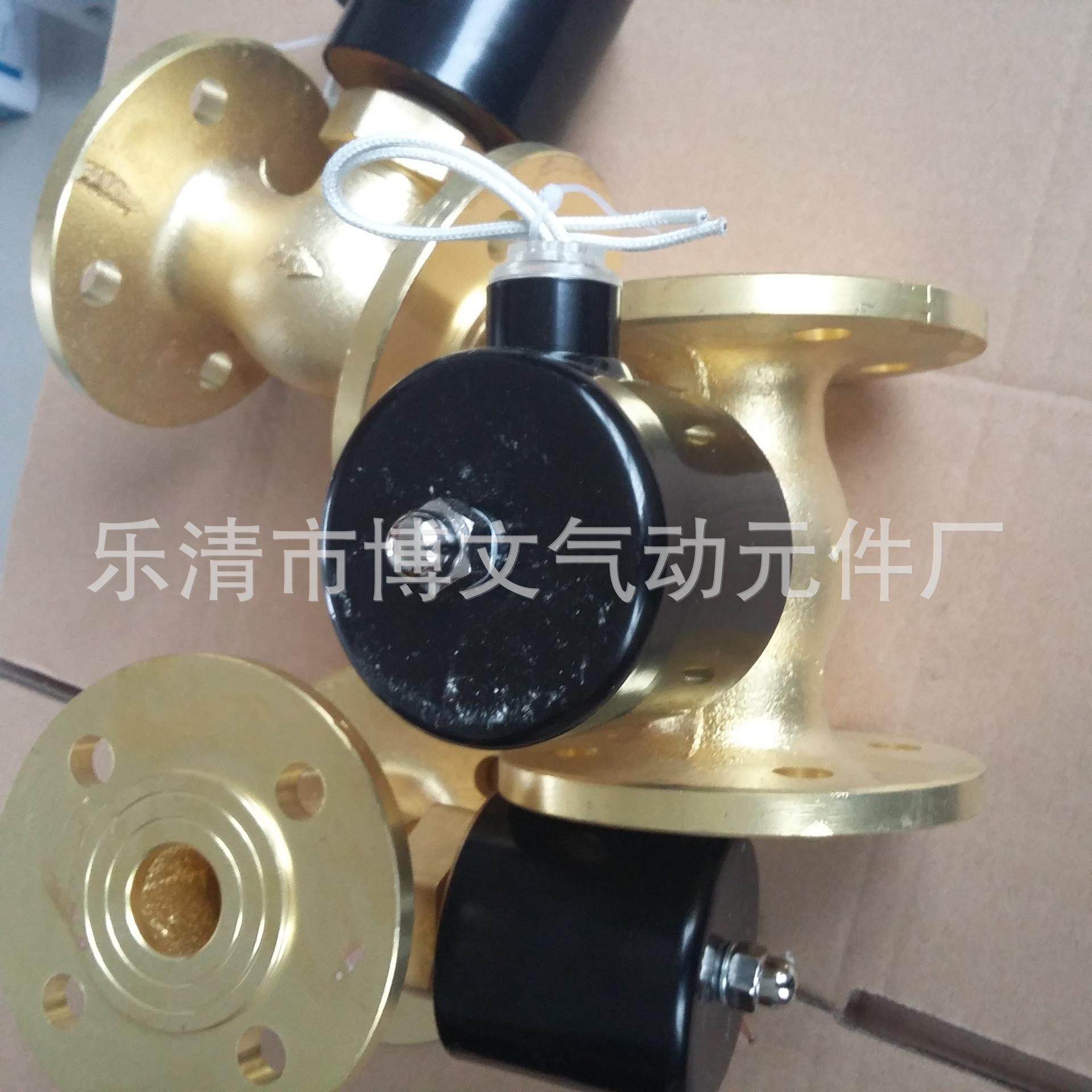

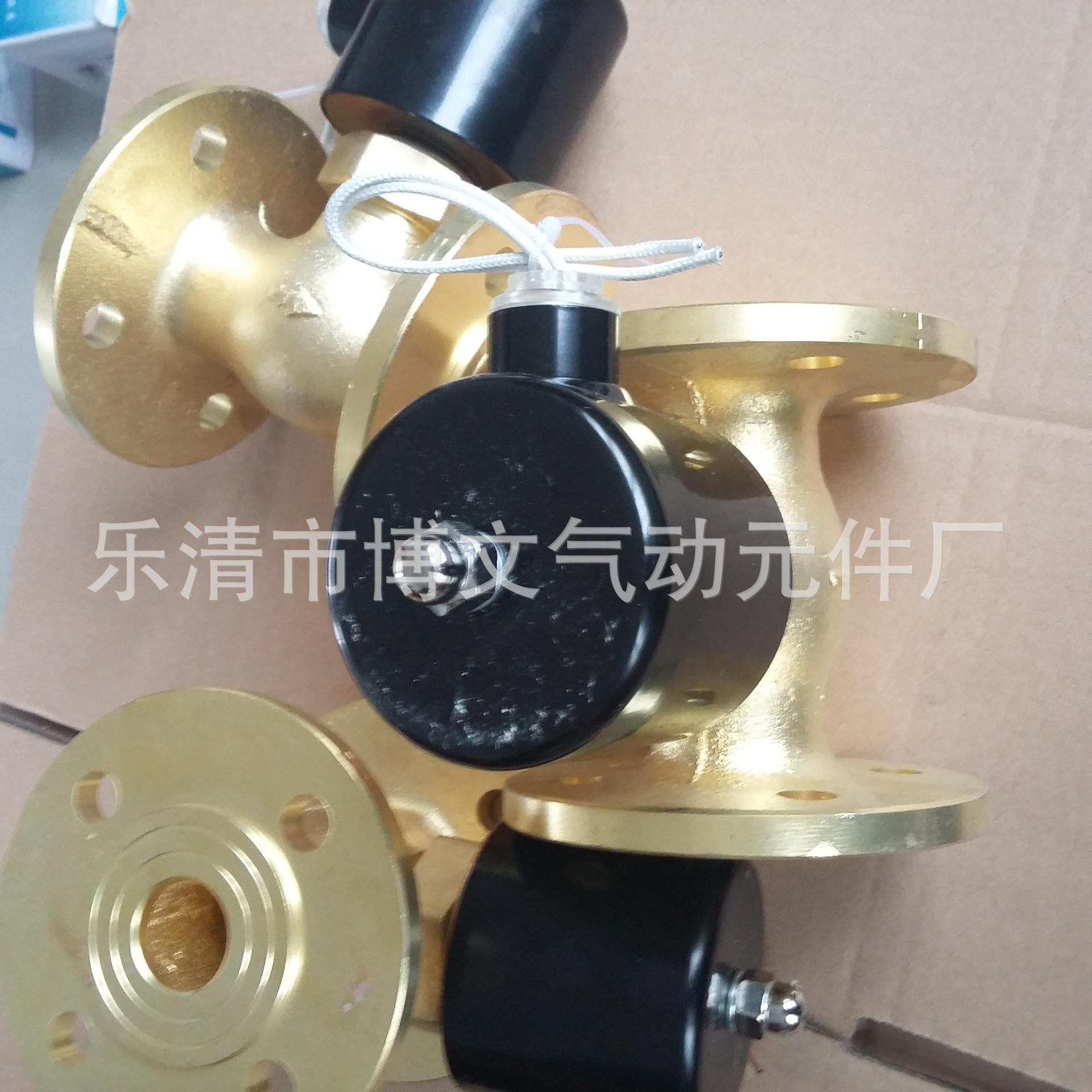

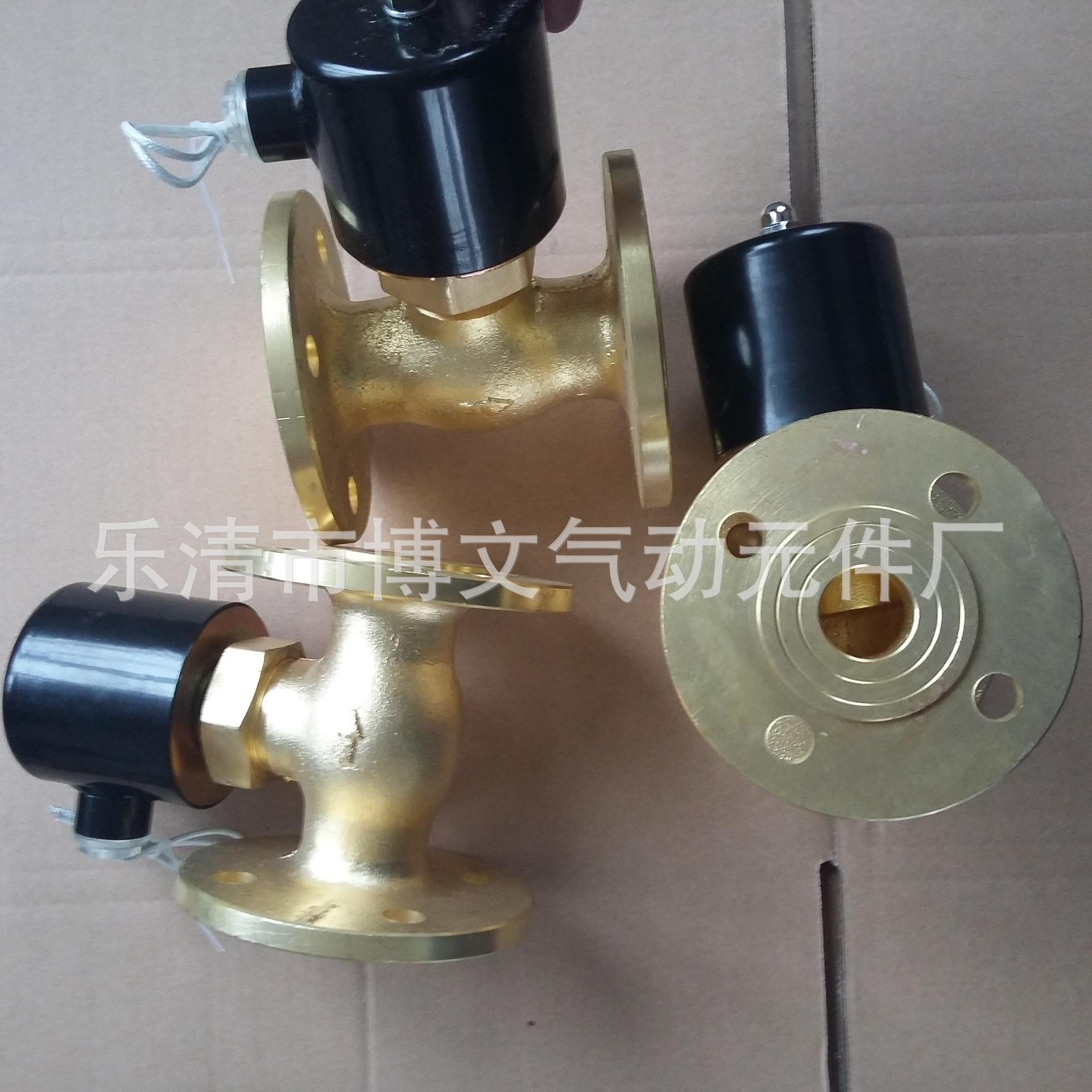

Válvula solenoide de vapor de alta temperatura con brida de una pulgada US-25F
Precio por pieza incluyendo entrega a México
Variaciones
AC220V
DC24V
Especificaciones del producto
Amable
Pulse type
Medios aplicables
Steam
Entorno de presión
High pressure
Temperatura de funcionamiento
High temperature
Estándar
National standard
Dirección del flujo
One-way
Modo de conducción
Pneumatic
Piezas y accesorios
Valve body
Forma
Duckbill
Presupuesto
AC220V, DC24V
Usar
Hydrophobic
Amable
Pulse type
Medios aplicables
Steam
Entorno de presión
High pressure
Temperatura de funcionamiento
High temperature
Estándar
National standard
Dirección del flujo
One-way
Modo de conducción
Pneumatic
Piezas y accesorios
Valve body
Forma
Duckbill
Presupuesto
AC220V, DC24V
Usar
Hydrophobic
Amable
Pulse type
Medios aplicables
Steam
Entorno de presión
High pressure
Temperatura de funcionamiento
High temperature
Estándar
National standard
Dirección del flujo
One-way
Modo de conducción
Pneumatic
Piezas y accesorios
Valve body
Forma
Duckbill
Presupuesto
AC220V, DC24V
Usar
Hydrophobic
Detalles del producto
El texto en las imágenes se puede traducir


法兰铜体蒸汽阀11

法兰铜体蒸汽阀12

法兰铜体蒸汽阀1

法兰铜体蒸汽阀4

法兰铜体蒸汽阀13
La válvula electromagnética

Tipo de gran caudal, alta presión y alta temperatura.
Válvula solenoide de dos puertos y dos posiciones normalmente cerrada (abierta al encender)
Modelo: US-15F,20F,25F,35F,40F,50F
Diámetro: 1/2"～2" (brida de cobre)
Fluidos aplicables: vapor, aire, aceite ligero, agua a alta presión y aire a alta presión.


Estados Unidos-Fserie
Especificaciones y características:
1. La serie US-F es un tipo de válvula de apertura por pistón con guía de doble efecto.
2. El cuerpo de la válvula está hecho de cobre fundido.
3. La presión básica debe ser superior a 0,5 kgf/㎝2 (0,1 kgf/㎝2 para diámetros de 1-1/4 y superiores) para abrir.
4. Voltaje nominal: CA 110 V/CA 220 V/CC 24 V (50/60 Hz).
5. Tolerancia de voltaje: ±10%, tolerancia de voltaje CC: ±1%.
6. Se pueden producir otros valores de voltaje CA/CC según los requisitos del cliente.
7. Especificaciones de conexión de tubería: Brida JIS10K. Si se requieren otras especificaciones (como ANSI 150LB, PN-16, etc.), se pueden fabricar según las necesidades del cliente.
8. Si el fluido utilizado es aceite pesado, es necesario personalizarlo.
9. Si el rango de presión supera los 15 kgf/㎝2, se pueden personalizar otras especificaciones de alta presión, pero se debe indicar el tipo de fluido y la presión de trabajo real.
10. Se requieren tuberías horizontales para la instalación, y las tuberías verticales no son aplicables.
modelo
Tubería
calibre
Valor CV
Diámetro del acelerador
Temperatura del fluido
(℃)
DENTRO-FUERA
Diferencia de presión de funcionamiento
Rango kgf/cm2
Dimensiones (mm)
Peso (kg)
agua
Aire
vapor
aceite ligero
Yo
H
D
US-15 F
1/2"
4.0
17 mm
-5℃ ~185℃
0,5-10
0,5-15
0,5-10
0,5-10
105
120
58
2.6
US-20 F
3/4"
6.0
17 mm
-5℃ ~185℃
0,5-10
0,5-15
0,5-10
0,5-10
110
123
58
3
US-25 F
1"
12
22 mm
-5℃ ~185℃
0,5-10
0,5-15
0,5-10
0,5-10
120
130
58
4.2
US-35 F
1-1/4"
18
30 mm
-5℃ ~185℃
1-10
1-15
1-10
1-10
140
141
58
5.8
US-40 F
1-1/2"
32
30 mm
-5℃ ~185℃
1-10
1-15
1-10
1-10
140
144
58
6.5
US-50 F
2"
48
50 mm
-5℃ ~185℃
1-10
1-15
1-10
1-10
195
173
58
10.5
*La presión indicada arriba se basa en un voltaje de 110 V/220 V CA. Si el voltaje es de 24 V CC/24 V CA, la presión alta será ligeramente diferente.
*Si necesita AC380V/415V/440V/DC12V u otros voltajes especiales, deberá personalizarlo.

La válvula electromagnética

Tipo brida de vapor de gran caudal,
Válvula solenoide de dos puertos y dos posiciones normalmente cerrada (abierta al encender)
modelo:US-35F, 40F, 50F, 65F, 80F, 100F
Diámetro: brida de 1-1/4" a 4"
Fluidos aplicables: vapor, agua, aire, etc.



Estados Unidos-F serie
Especificaciones y características:
1. Serie US-FDoble acción, doble acción, tipo guiado, encendido。
2. El material del cuerpo de la válvula es FC-20.
3. La presión básica debe ser superior a 0,5 kgf/㎝2 para abrir.
4. Voltaje nominal: CA 110 V/CA 220 V/CC 24 V (50/60 Hz).
5. Tolerancia de voltaje: ±10%, tolerancia de voltaje CC: ±1%.
6. Se pueden producir otros valores de voltaje CA/CC según los requisitos del cliente.
7. Especificaciones de conexión de tubería: Brida JIS10K. Si se requieren otras especificaciones (como ANS1150LB, PN-16, etc.), se pueden fabricar según las necesidades del cliente.
8. Si se requiere energizar la acción para cerrar, se puede personalizar el "tipo normalmente abierto".
9. Se requieren tuberías horizontales para la instalación, y las tuberías verticales no son aplicables.
modelo
Tubería
calibre
Valor CV
Acelerador
calibre
Temperatura del fluido
(℃)
DENTRO-FUERA
Diferencia de presión de funcionamiento
Rango kgf/cm2
Dimensiones (mm)
Peso (kg)
vapor
agua
Aire
Yo
H
D
US-35 F
1-1/4"
18
30 mm
-5℃ ~185℃
0,5-10
0,5-10
0,5-10
200
224
58
10.3
US-40 F
1-1/2"
22
32 mm
-5℃ ~185℃
0,5-10
0,5-10
0,5-10
200
226
58
11.1
US-50 F
2"
48
50 mm
-5℃ ~185℃
0,5-10
0,5-10
0,5-10
210
246
58
13.1
US-60 F
2-1/2"
60
65 mm
-5℃ ~185℃
0,5-10
0,5-10
0,5-10
240
278
58
19.1
US-80 F
3"
78
80 mm
-5℃ ~185℃
0,5-10
0,5-10
0,5-10
300
295
58
27
US-100 F
4"
98
100 mm
-5℃ ~185℃
0,5-10
0,5-10
0,5-10
340
325
58
39
