QSBuceo Tipo BChorroIntroducción del Producto Aireador:

El aireador de chorro es un dispositivo para aguas residuales que airea el tanque de aireación y forma parte del sistema de tratamiento biológico de lodos activados. La mezcla de lodo y agua se bombea a la boquilla del aireador de chorro mediante una bomba de agua y se expulsa a alta velocidad. En el aireador de chorro, la transferencia de oxígeno se logra mezclando el aire comprimido (o el aire inhalado directamente) con la mezcla de lodo y agua alrededor de la boquilla y agitándola vigorosamente en el tubo de descarga. Las burbujas se trituran formando una niebla y, en el tubo de difusión, la presión de velocidad se convierte en presión de presión. Las burbujas finas se comprimen aún más, transfiriendo rápidamente el oxígeno al líquido mezclado, lo que refuerza el proceso de transferencia de oxígeno y permite aumentar la eficiencia a más del 30-35 %.

El aireador de chorro sumergible QSB se utiliza en tanques de aireación y desarenadores aireados de plantas de tratamiento de aguas residuales para oxigenar y mezclar el líquido de aguas residuales y lodos, así como para el tratamiento bioquímico de aguas residuales o para aumentar el oxígeno en estanques de acuicultura. Su capacidad de entrada de aire es de 10 a 100 metros cúbicos por hora, su capacidad de oxigenación es de 0,35 a 8,20 kilogramos de oxígeno por hora y su potencia del motor es de 0,75 a 22 kW.

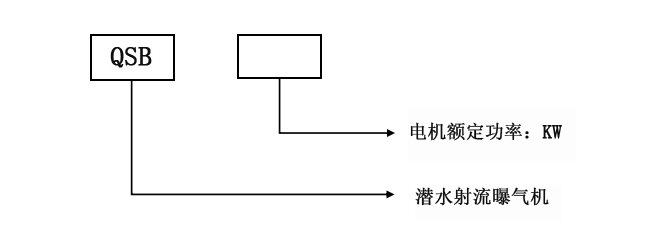

QSBuceo Tipo BChorroAireadorSignificado del modelo:

QSBuceo Tipo BChorroCaracterísticas del producto aireador:

1. Posicionamiento de peso propio, fácil instalación, se puede organizar libremente sin interrumpir la operación del proceso.

2. La estructura de diseño es compacta y la función de autocebado se utiliza sin la necesidad de una fuente de aire externa;

3. La operación de inmersión del motor principal reduce el espacio en el piso y tiene bajo nivel de ruido;

4. Se puede utilizar directamente en estanques de oxidación, ahorrando costos de infraestructura;

5. Dispositivo de aireación movible independientemente, que también tiene función de agitación durante la aireación;

6. El chasis se puede diseñar especialmente según los requisitos del usuario.

QSBuceo Tipo BChorroAireadorprincipio de funcionamiento：

El flujo de agua generado por la bomba sumergible genera un flujo de agua a alta velocidad a través de la boquilla, generando aire a presión negativa alrededor de la boquilla, mezclándose con el flujo de agua a través de la cámara de mezcla y generando un flujo mixto de agua y gas en el difusor en forma de trompeta, que se expulsa a alta velocidad. El flujo de agua, con numerosas burbujas, se arremolina y se agita en una amplia zona de agua profunda para completar la aireación. Además, la potencia de su eje no varía con la profundidad de inmersión y la entrada de aire es ajustable. Por ello, el aireador de chorro sumergible puede utilizarse en piscinas con grandes variaciones de nivel de agua.

El potente chorro de agua crea una circulación eficaz, que fragmenta el aire en numerosas burbujas diminutas, aumentando considerablemente su superficie. Las burbujas ascienden lentamente, permitiendo que una gran cantidad de oxígeno del aire se disuelva en el agua, lo que hace que el aireador sea más eficiente que otros tipos de aireadores.

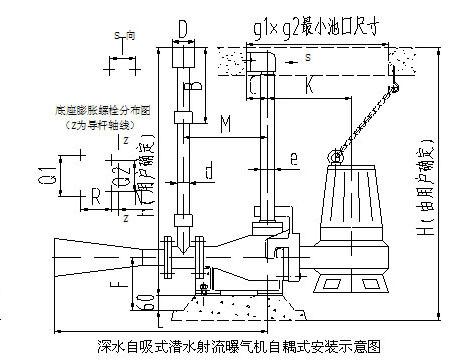

QSBuceo Tipo BChorroDiagrama de estructura del aireador:

QSBuceo Tipo BChorroCaracterísticas estructurales del aireador:

1. Motor submarino que utiliza tecnología de sellado de motor sumergible;

2. El impulsor está conectado directamente al motor, con una estructura simple, alta eficiencia y larga vida útil;

3. Se puede agregar una entrada de agua de malla para evitar que materias extrañas ingresen a la máquina y provoquen daños innecesarios;

4. El volumen de entrada de aire se puede ajustar a través de la válvula de entrada de aire;

5. A excepción del motor, las demás piezas están fabricadas en acero inoxidable, acero al carbono y hierro fundido.

QSBuceo Tipo BChorroUso del Producto Aireador:

El aireador de chorro sumergible QSB se utiliza para tanques de aireación, cámaras de arena de aireación, tanques de pre-aireación, tanques de nitrificación aeróbica, aireación, oxigenación y mezcla, y aireación de estanques de cría en procesos de tratamiento bioquímico en varios proyectos de tratamiento de aguas residuales.

¿Cómo elegir un aireador de chorro sumergible? Se recomienda considerar cinco aspectos, a saber, volumen de entrega de líquido, altura, propiedades del líquido, disposición de la tubería y condiciones de operación.

1. El caudal es uno de los datos de rendimiento importantes para seleccionar aireadores de chorro, que está directamente relacionado con la capacidad de producción y la capacidad de transporte de todo el dispositivo. Por ejemplo, el proceso de diseño puede calcular los caudales normal, mínimo y máximo de los aireadores centrífugos. Al seleccionar un aireador centrífugo, el caudal máximo se basa en el caudal máximo, teniendo en cuenta el caudal normal. Cuando no hay un caudal máximo, generalmente se puede tomar 1.1 veces el caudal normal como el caudal máximo.

2. La carga es otro dato de rendimiento importante para seleccionar el aireador de chorro. Generalmente, la carga debe aumentarse en un 5%-10% para seleccionar el modelo.

3. Propiedades del líquido, incluyendo el nombre del medio líquido, sus propiedades físicas, químicas y otras propiedades. Las propiedades físicas incluyen la temperatura c, la densidad d, la viscosidad u, el diámetro de las partículas sólidas y el contenido de gas en el medio, etc. Esto incluye la altura del sistema, el cálculo del margen de cavitación efectivo y el tipo de bomba adecuado. Las propiedades químicas se refieren principalmente a la corrosividad y toxicidad química del medio líquido, lo cual es fundamental para la selección de los materiales de la bomba y el tipo de sello de eje.

4. Las condiciones de disposición de la tubería se refieren a datos como la altura de suministro de líquido, la distancia de suministro de líquido, la dirección de suministro de líquido, el nivel mínimo de líquido en el lado de succión, el nivel de líquido en el lado de descarga y las especificaciones de la tubería y su longitud, materiales, especificaciones de los accesorios, cantidad, etc., para calcular la carga del sistema y verificar el margen de cavitación.

5. Las condiciones de operación incluyen muchos aspectos, como la T de operación del líquido, la fuerza de vapor saturado P, la presión del lado de succión PS, la presión del contenedor del lado de descarga PZ, la altitud, la temperatura ambiente, si la operación es intermitente o continua y si la posición de la bomba es fija o móvil.

QSBuceo Tipo BChorroAireadorMétodo de instalación:

1. 1. Si el entorno geográfico lo permite, la bomba de agua debe ubicarse lo más cerca posible de la fuente de agua para reducir la longitud de la tubería de succión. La cimentación donde se instale la bomba de agua debe ser firme, y se debe construir una cimentación especial para la estación de bombeo fija.

2. La tubería de entrada de agua debe estar sellada de forma segura y contar con un soporte especial. No debe colgarse de la bomba de agua. La tubería de entrada de agua equipada con una válvula de pie debe instalarse con el eje de esta lo más perpendicular posible al plano horizontal, y el ángulo entre el eje y el plano horizontal no debe ser inferior a 45°. Si la fuente de agua es un canal, la válvula de pie debe estar a más de 0,50 metros por encima del fondo del agua y se debe añadir una red para evitar la entrada de residuos en la bomba.

1. 3. La base de la máquina y la bomba debe estar nivelada y firmemente conectada a la cimentación. Si la máquina y la bomba se accionan mediante correas, el lado tensor de la correa debe estar en la parte inferior para una alta eficiencia de transmisión. La dirección del impulsor de la bomba debe coincidir con la indicada por la flecha; si se utiliza transmisión de acoplamiento, la máquina y la bomba deben ser coaxiales.
2. 4. La posición de instalación de la bomba de agua debe cumplir con los requisitos de la altura de vacío admisible. La base debe ser nivelada y estable para garantizar que la dirección de rotación de la maquinaria coincida con la de la bomba de agua.
3. 5. Si hay varias unidades en la misma sala de máquinas, debe haber una distancia de más de 800 mm entre las unidades y entre las unidades y la pared.
4. 6. La tubería de succión de la bomba de agua debe estar bien sellada y se debe minimizar el número de codos y válvulas de compuerta. Se debe purgar el aire durante el llenado y el desvío de agua. No debe acumularse aire en la tubería durante el funcionamiento. La tubería de succión debe estar ligeramente inclinada y conectada a la entrada de agua de la bomba. La entrada de agua debe tener cierta profundidad de inmersión.

QSBuceo Tipo BChorroAireadorPrecauciones

1. Si la bomba de agua presenta alguna falla menor, recuerde no dejarla funcionar. Si el relleno del eje de la bomba de agua está desgastado, debe rellenarse a tiempo. Si la bomba de agua se usa continuamente, tendrá fugas. Esto tiene como consecuencia directa un mayor consumo de energía del motor, lo que dañará el impulsor.

2. Si la bomba de agua vibra violentamente durante el uso, debe detenerse y verificar la causa, de lo contrario, también provocará daños en la bomba de agua.

3. Cuando la válvula inferior de la bomba de agua tiene una fuga, algunas personas llenan la tubería de entrada con tierra seca y la enjuagan con agua. Esto no es recomendable, ya que al introducir tierra seca en la tubería de entrada, al comenzar a funcionar la bomba, esta entra en la bomba, dañando el impulsor y los cojinetes, acortando su vida útil. Si la válvula inferior tiene una fuga, debe repararse. Si la fuga es grave, debe reemplazarse por una nueva.

4. Asegúrese de realizar el mantenimiento después de usar la bomba de agua. Por ejemplo, cuando no la use, debe drenar el agua de la bomba. Lo mejor es retirar la tubería de agua y enjuagarla con agua limpia.

5. Retire la cinta de la bomba de agua, enjuáguela con agua y séquela a la luz. No la coloque en un lugar oscuro y húmedo. La cinta de la bomba de agua no debe mancharse con aceite ni aplicarse sobre ella.

Revise cuidadosamente si hay grietas en el impulsor, si el impulsor está fijado en el cojinete y si está flojo. Si hay grietas y holgura, repárelas a tiempo. Si hay suciedad en el impulsor de la bomba de agua, límpiela. Si no puede arrancar, primero revise la fuente de alimentación: si la conexión de la junta es confiable; si el contacto del interruptor está apretado; si el fusible está fundido; si falta la fuente de alimentación trifásica. Si hay un disyuntor, mal contacto, fusible fundido o pérdida de fase, se debe encontrar la causa y repararla a tiempo. En segundo lugar, verifique si se trata de una falla mecánica de la propia bomba de agua. Las razones comunes incluyen: la empaquetadura está demasiado apretada o el impulsor y el cuerpo de la bomba están atascados y bloqueados por residuos; el eje de la bomba, el cojinete y el anillo de fuga están oxidados; el eje de la bomba está muy doblado, etc. Método de solución de problemas: afloje la empaquetadura, drague el canal de desviación de agua; desmonte el cuerpo de la bomba para eliminar los residuos y el óxido; Retire el eje de la bomba para corregirlo o reemplace el eje de la bomba por uno nuevo.
