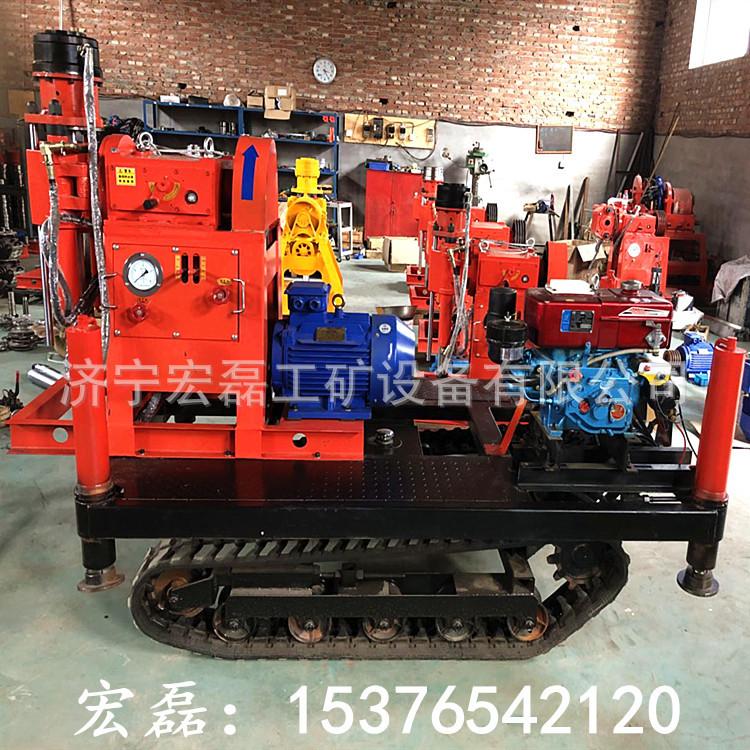

Perforadora hidráulica diésel sobre orugas ZLJ perforadora de exploración geológica perforadora de túnel de puente ZLJ1350 perforadora de túnel precioservicio al cliente
ZLJLa serie de plataformas de perforación de túneles para minas de carbón se utiliza principalmente para la exploración de agua, exploración de gas, prevención de polvo e inyección de agua en diferentes ángulos en minas de carbón, así como en diversos pozos de ingeniería y pozos de estructura geológica.0llegar360Se puede utilizar para perforar pozos para exploración y drenaje de agua, perforación de estructuras geológicas, perforación de extinción de incendios, extracción de gas y otros pozos de ingeniería. También se puede utilizar para perforar pozos de perforación geológica y otros pozos de ingeniería en el suelo. Se utiliza para perforar rocas en mineral de hierro para facilitar su extracción. También se puede utilizar para perforar pozos e inyectar cemento en túneles de metro, zanjas para cables y fosos de cimentación. También se puede utilizar para exploración geológica del suelo, refuerzo de cimentaciones de edificios y diversos ángulos de exploración de agua, exploración de carbón, bloqueo de agua y perforación de pozos de extracción de tejas en minas de carbón, minas de hierro y minas de oro.
Incorpora transmisión mecánica, con una estructura simple, tamaño compacto, peso ligero, fácil operación y rendimiento confiable. Está equipado con mandril hidráulico y cilindro de alimentación hidráulico.
Características de la perforadora de túneles ZLJ:
La perforadora de túneles ZLJ utiliza rotación mecánica, con una estructura simple, tamaño compacto, peso ligero, operación sencilla y rendimiento confiable, lo que permite satisfacer las diversas necesidades de los clientes. Utiliza un embrague de caja de cambios automotriz estándar, que ofrece un rendimiento confiable, operación flexible y accesorios de bajo costo.
Parámetros técnicos de la plataforma de perforación de túneles ZLJ
Parámetros técnicos | ZLJ-200 | ZLJ-250 | ZLJ-350 | ZLJ-400 | ZLJ-1350 | |
Par de salida nominal del eje vertical (N?1?7Bm) | 200 | 250 | 350 | 400 | 1350 | |
Utilice tubería de perforación | (milímetros) | φ42 | φ33,5/42 | φ33,5/42 | φ42 | φ42/50 |
Profundidad de perforación | φ33,5Tubería de perforación (metro） | 50 | 100/75 | 200/150 | 200 | 250/200 |
φ42tubería de perforación （metro） |
| 75 | 150 |
| 200 | |
Diámetro de perforación | apertura (milímetros) | φ89 | φ89 | φ89 | φ108 | φ108 |
Hoyo final (milímetros) | ≥φ50 | ≥φ50 | ≥φ50 | ≥φ76 | ≥φ76 | |
Diámetro del eje vertical | × | φ44 | φ44 | φ44 | φ44 | φ54 |
Revoluciones del eje vertical | (rpm) | 112/192/350 | 120/205/363 | 120/214/375 | 115/205/360 | 123/219/385 |
Recorrido del eje vertical | (milímetros) | 400 | 400 | 400 | 400 | 400 |
Fuerza de tracción nominal | (kN) | 22(7MPahora) | 12(7MPahora) | 12(7MPahora) | 30(7MPahora) | 50(10 MPahora) |
Empuje nominal | (kN) | 16(7MPahora) | 9(7 MPahora) | 9(7 MPahora) | 20(7MPahora) | 30(10 MPahora) |
Rango de ángulo de perforación | (（。） | 0~3600 | 0~3600 | 0~3600 | 0~3600 | 0~3600 |
Capacidad del cabrestante | (kN) |
| 7.35/5.88/3.28 | 8,7/4,74/2,69 | 15/8/4.5 | 18/10/5.7 |
cabrestante de cuerda simpleVelocidad de capa | (EM) |
| 0,22/0,374/0,672 | 0,25/0,45/0,79 | 0,25/0,45/0,79 | 0,26/0,46/0,81 |
Capacidad de la cuerda del tambor | (metro) |
| 26.8 | 30 | 30 | 40 |
Utilice el diámetro del cable de acero | (milímetros) |
| φ8.8 | φ11 | φ11 | φ11 |
Presión de uso del mandril de resorte | （MPa） | 6 | 6 | 6 | 6.5 | 8 |
Mandril de resorte/(?:)/gran fuerza de sujeción | (kN) | 30 | 30 | 30 | 35 | 50 |
Utilice el modelo de bomba de aceite |
| YBC-12/125 | YBC-12/125 | YBC-12/125 | YBC-12/125 | YBC-16/160 |
Presión nominal de la bomba de aceite | （MPa） | 12.5 | 12.5 | 12.5 | 12.5 | 16 |
Caudal nominal de la bomba de aceite | (L/min) | 12 | 12 | 12 | 12 | 16 |
motor | modelo | YBK2-112M-4 | YBK2-112M-4 | YBK2-132S-4 | YBK2-132M-4 | YBK2-160M-4 |
fuerza(kW) | 4 | 4 | 5.5 | 7.5 | 11 | |
Velocidad de rotación(rpm) | 1440 | 1440 | 1400 | 1400 | 1460 | |
Tensión nominal (V） | 380/660 | 380/660 | 380/660 | 380/660 | 380/660 | |
Corriente nominal (A） | 8.8/5.1 | 8.8/5.1 | 11.6/6.7 | 15.4/8.8 | 26.6/13.1 | |
calidad | (kilogramos) | 380 | 480 | 500 | 615 | 800 |
Dimensiones | (milímetros) | 1036×550×1150 | 1230×600×1185 | 1250×640×1265 | 1250×640×1265 | 1480×680×1290
|
