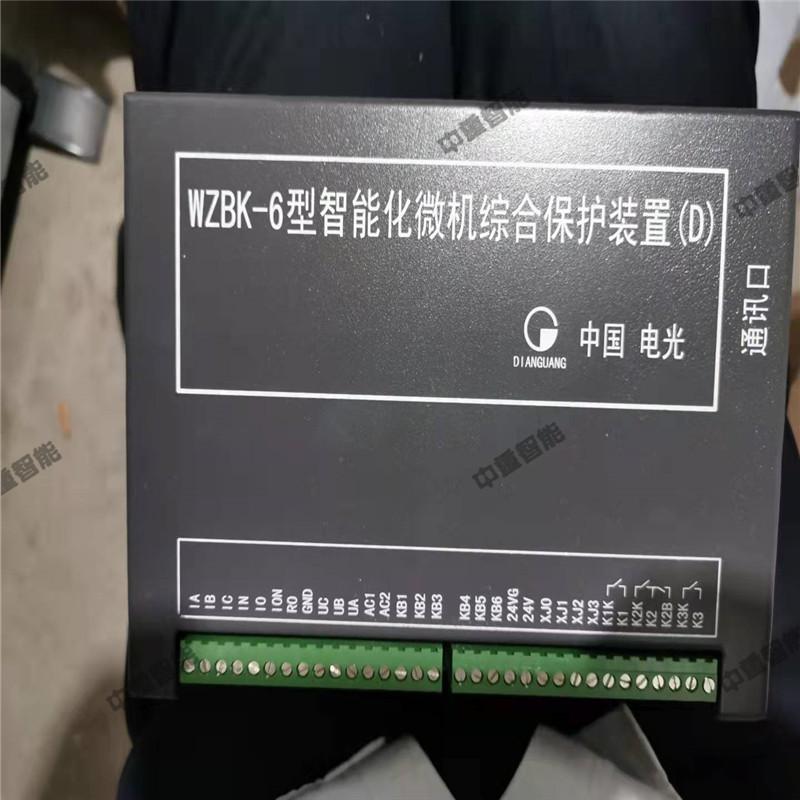

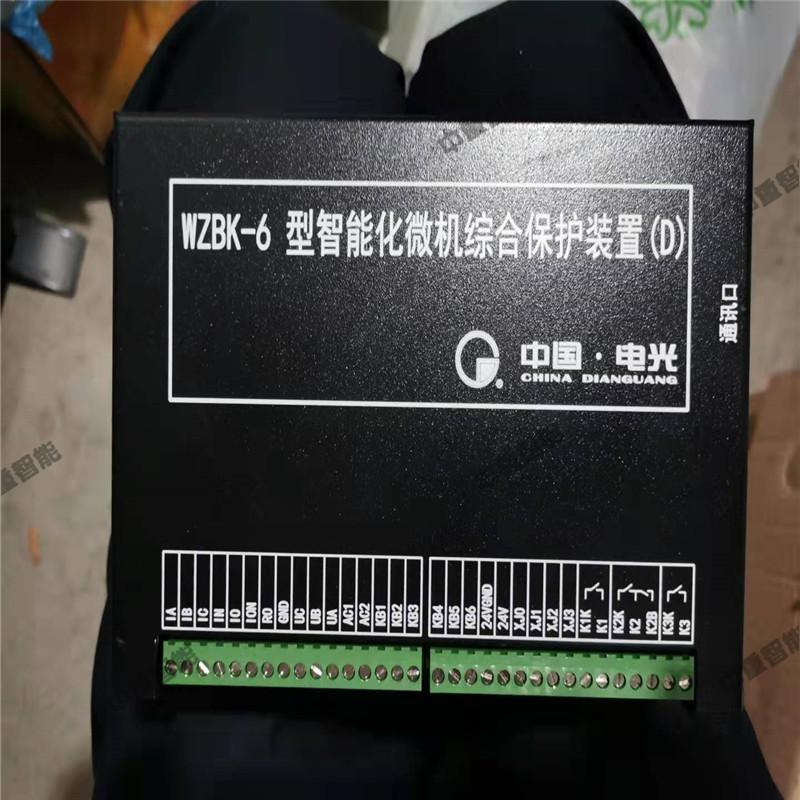

WZBK-6D Dispositivo de Protección Integrado Inteligente con Microcomputadora Introducción del Producto
El dispositivo de protección integrada por microcomputadora inteligente WZBK-6D se utiliza para CA en minas de carbón50Hz, tensión nominal de 380V, 660V, 1140V, corriente nominal hasta 400A en un sistema de alimentación trifásico con punto neutro sin conexión a tierra. Puede usarse como interruptor principal, interruptor de derivación o para control de arranque poco frecuente de motores de gran capacidad. Puede cortar automáticamente el suministro de energía cuando ocurre sobrecarga, cortocircuito, derivación remota o fuga en el circuito de alimentación. Cuando se usa como interruptor principal, tiene protección simétrica trifásica contra fugas y bloqueo por fuga, y como protección de respaldo para la protección contra fugas de los interruptores de derivación; cuando se usa como interruptor de derivación, tiene funciones de protección selectiva contra fugas y bloqueo por fuga; la protección contra sobrecorriente tiene una característica de tiempo inverso, y el cortocircuito de salida cercano adopta un circuito de protección de liberación no por tensión de gran corriente.
Ámbito de aplicación del dispositivo de protección integrada inteligente por microcomputadora WZBK-6D
El dispositivo de protección integrada por microcomputadora inteligente WZBK-6D integra control, protección, monitoreo y comunicación. Es adecuado para la comunicación del sistema industrial.50Hz, tensión nominal 660V/1140V/3300V red eléctrica, dispositivo de control para mejorar la calidad de la tensión de suministro. Protocolo de comunicación flexible, puede interconectarse con otros equipos o sistemas de automatización.
Principio de funcionamiento del dispositivo de protección integrada inteligente por microcomputadora WZBK-6D

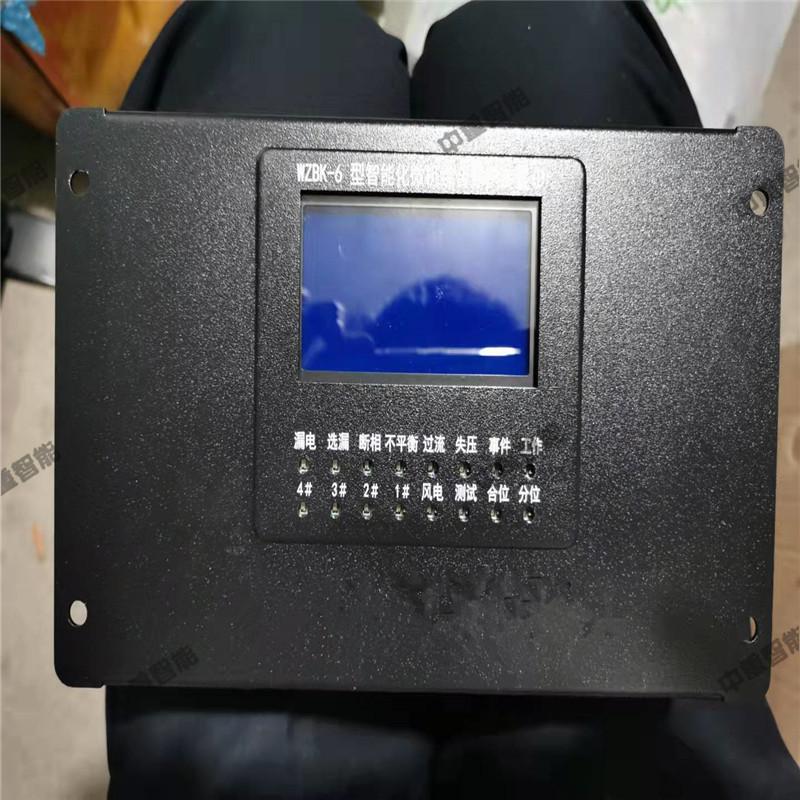

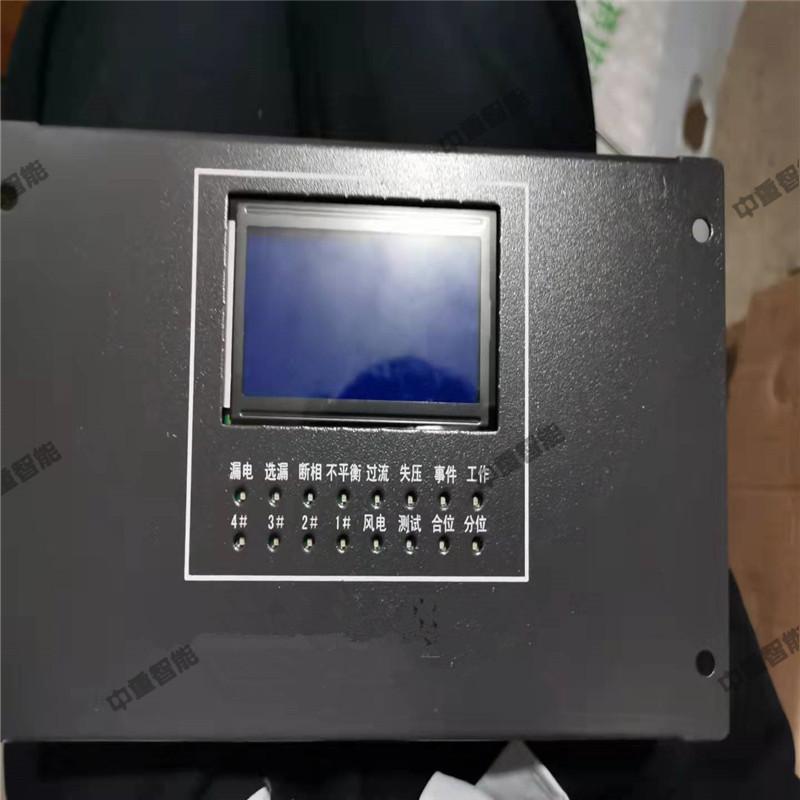

El dispositivo de protección integrada por microcomputadora inteligente WZBK-6D es uno de los productos de la serie de monitoreo y protección por microcomputadora. Se utiliza principalmente en sistemas industriales con CA 50Hz y voltaje nominal de 660V y superior. Es un dispositivo de control para mejorar la calidad del voltaje de suministro de energía. Este dispositivo se basa en un microcontrolador de un solo chip de 16 bits, complementado con chips periféricos de grado industrial, pequeños inductores mutuos y pequeños relés. Utiliza algoritmos científicos para hacer que la protección sea sensible y confiable, y la precisión de la medición es alta. Se adoptan una variedad de medidas antiinterferencias para hacer que el dispositivo tenga una capacidad antiinterferencias extremadamente alta. En términos de diseño, adopta un diseño de hardware estandarizado y modular, conversión A/D, fuente de alimentación AC127V; en la interfaz de usuario, adopta una pantalla LCD china de pantalla grande, retroiluminación automática e instrucciones de operación basadas en menú. Hay contraseñas de autorización para operaciones importantes, lo que no solo facilita la operación del usuario, sino que también previene eficazmente la ocurrencia de errores de operación. El dispositivo puede almacenar un conjunto de valores fijos, que se pueden consultar y modificar en línea, y tiene las funciones de registro de secuencia de eventos, telemetría de eventos, señalización remota y transmisión remota; tiene una función de autocomprobación completa, y la falla se localiza en el chip principal. El dispositivo está equipado con una interfaz de comunicación asíncrona estándar RS-485/RS-232 aislada, y el método de comunicación puede adoptar cable de comunicación.
Entorno de uso del dispositivo de protección integrada de microcomputadora inteligente WZBK-6D
El dispositivo de protección integrada por microcomputadora inteligente WZBK-6D debe poder funcionar normalmente bajo las siguientes condiciones:
1.Altitud no superior2000 m;
2.La temperatura del aire ambiente es-5℃ —+40 ℃；
3.La humedad relativa del aire no es mayor que95% (a 25°C);
4.En un lugar sin fuertes vibraciones e impactos;
5.La inclinación de instalación con el plano vertical no deberá exceder15°；
6.El aire contiene metano y polvo de carbón, pero no gases ni vapores que sean suficientes para corroer metales y destruir el aislamiento.
Características técnicas del dispositivo de protección integrada por microcomputadora inteligente WZBK-6D
1.Especificaciones principales
2.Tensión nominal:660V、1140V；
3.Corriente nominal:400A;
4.Corriente de ruptura límite:9000A/660V，7500A/1140V;
5.Tiempo de acción de protección contra cortocircuito: <100 milisegundos.
6.La función principal
7.Protección contra fugas:
1) Tiempo de acción de fuga a través de una resistencia de 1KΩ: ≤50 milisegundos (sin retardo) cuando se usa como interruptor de derivación; 200-400 milisegundos (con retardo); este valor es ajustable.
2) Cuando la capacitancia de cada fase de la red a tierra no es superior a 1μf y la capacitancia de cada fase de la derivación a tierra no es superior a 0.3μf, la resistencia de fuga está por debajo de 20K (1140V) y 11K (660V), y la protección selectiva contra fugas y la protección de respaldo se pueden realizar de manera confiable. Cuando la fuga es de 1KΩ, se puede realizar selectivamente el índice de protección de seguridad de 30 miliamperios segundos.
3) Cuando la resistencia de aislamiento en el lado de carga del interruptor es inferior a 40KΩ+20% (1140V) y 22KΩ+20% (660V), el interruptor principal y el interruptor de derivación pueden realizar de forma fiable la función de bloqueo por fuga.
4) Función de protección de alarma de gas
El protector tiene una interfaz reservada para detección de metano, que se puede conectar a un sensor externo de detección de metano.2%, el dispositivo de protección realizará una acción de protección de alarma de gas. Si necesita esta función, por favor contacte directamente al fabricante.
5)Función de comunicación
Los protectores están equipados con aislamientoEstándar RS-485/RD-232 con interfaz de comunicación, el cable de comunicación se puede utilizar para la comunicación.
