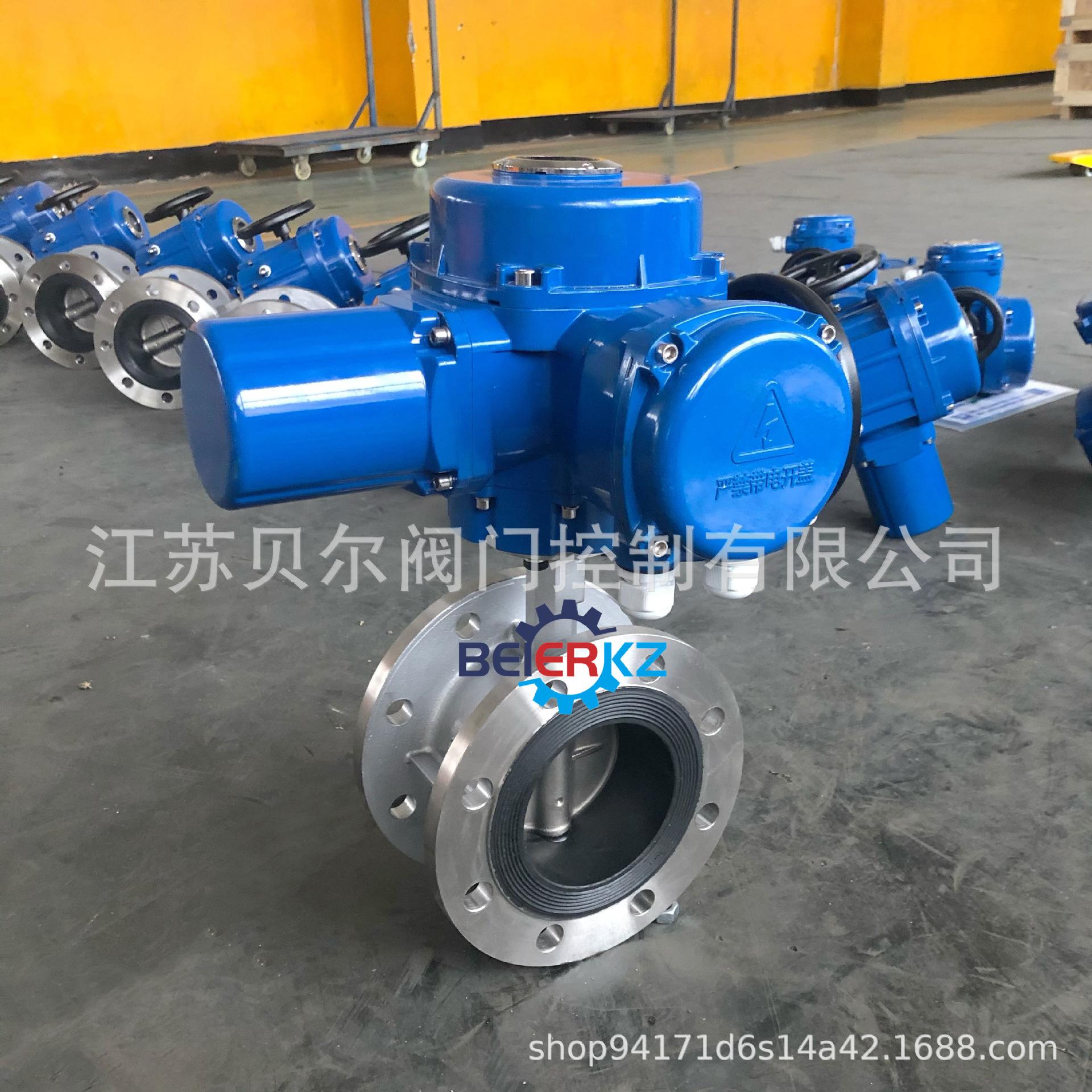

uno,D941H-16PDN50 brida acero inoxidable válvula de mariposa eléctrica tipo interruptor de cuarto de vuelta dispositivo eléctrico de válvulaDescripción general:
Q30Dispositivo eléctrico de válvula se denominaDispositivo eléctrico tipo Q. Es un dispositivo de accionamiento para que las válvulas abran, cierren o se ajusten y controlen. Es adecuado para válvulas de rotación parcial como válvulas de mariposa, válvulas de bola, válvulas de macho y compuertas.Se utiliza para controlar la apertura, el cierre o el ajuste de la válvula del ventilador. Se puede conectar directamente a la sala de control central para entrada y salidaLa señal analógica de 4-20mA ajusta la apertura de la válvula y controla el caudal.
dos,D941H-16PDN50 brida acero inoxidable válvula de mariposa eléctrica tipo interruptor de cuarto de vuelta dispositivo eléctrico de válvulaCaracterísticas:
1. El dispositivo es a prueba de polvo, a prueba de lluvia y resistente a la corrosión ligera, y su nivel de protección es IP55 (IP65, IP67 para pedidos especiales).
2. El mecanismo de control de torque tiene un funcionamiento confiable, un ajuste conveniente y una alta precisión de repetición de torque.
3. El dispositivo eléctrico de la válvula adopta un motor asíncrono trifásico con las características de gran par de arranque, pequeña inercia de rotación, larga vida útil y aislamiento clase F.
4. El sistema de trabajo es a corto plazo 10 minutos (30 minutos para pedidos especiales).
5. Equipado con indicador de posición de válvula mecánico (tipo convencional) o de cristal líquido (tipo convencional sin), puede conocer intuitivamente el tamaño de apertura de la válvula.
6. Conmutación manual-eléctrica: conmutación totalmente automática, cuando se requiere operación manual, simplemente gire el volante para operar el dispositivo eléctrico; cuando se requiere operación eléctrica, opérelo directamente eléctricamente sin cambiar la manija. (Nota: ¡No gire el volante durante la operación eléctrica!)
7. Las protecciones triples que incluyen límite de recorrido, límite de sobrepar y final de carrera mecánico garantizan el uso seguro del dispositivo de accionamiento y la válvula.
8. Suministro de energía: Normalmente 380V (±10%), 50Hz (pedido especial trifásico 660V, 415V, monofásico 220V, 60Hz).
9. Marca a prueba de explosiones: ExdIIBT4 (el tipo convencional no es a prueba de explosiones).
10. Humedad relativa ambiental: 95% (25 horas).
11. Temperatura ambiente: -20+60 (pedido especial -40+100).
tres,D941H-16PDN50 brida acero inoxidable válvula de mariposa eléctrica tipo interruptor de cuarto de vuelta dispositivo eléctrico de válvulaMétodo de indicación del modelo
Actuador eléctrico de válvula tipo QAdecuado para válvulas de mariposa, válvulas de bola, válvulas de macho y otras válvulas de giro parcial, así como equipos similares. El producto presenta una estructura compacta, un gran par de arranque, alta precisión de control, funciones completas, rendimiento fiable y fácil instalación y ajuste.El tipo Q es una estructura integrada (diferente de la estructura superpuesta). Se acopla a la válvula para formar una electroválvula que acciona y controla la apertura y el cierre de la válvula. El operador puede controlar la válvula remotamente desde la sala de control o in situ.
El producto es ampliamente utilizado en suministro y drenaje de agua, calefacción, centrales eléctricas, industria química, alimentaria, textil, papelera, farmacéutica, construcción naval, acero, carbón y otros sectores industriales.
Según el entorno de uso:Q es para exteriores, QB es ignífugo, QZ es integral, QT es integral ajustable, QBZ es integral ignífugo y QBT es ajustable ignífugo. Rango de par: 50 N.m - 5000 N.m.
1. El dispositivo es a prueba de polvo, agua y corrosión lumínica, y su nivel de protección es IP55, IP65 (pedido especial);
2. El mecanismo de control de torque tiene una acción confiable, un ajuste conveniente y una alta precisión de repetición de torque;
3. El mecanismo de control de recorrido tiene alta precisión de ajuste y repetibilidad, y se pueden instalar de 2 a 4 microinterruptores en las direcciones de apertura y cierre;
4. Adopta un mecanismo de conmutación manual-eléctrico semiautomático, que es simple en estructura, confiable en operación y fácil de operar;
5. El dispositivo eléctrico de la válvula utiliza un motor asíncrono trifásico con gran par de arranque y pequeña inercia rotacional;
6. Equipado con indicador de posición de válvula mecánica.
7. Temperatura ambiente: -20℃ ~ +60℃;
8.Humedad relativa: no más del 95% (a 25°C);
9. Ambiente de trabajo: No utilizar medios inflamables, explosivos ni altamente corrosivos;
10. Nivel de protección: IP55, IP65 (pedido especial) Fuente de alimentación: 380 V 50 HZ 50 HZ (se pueden indicar requisitos especiales al realizar el pedido).
