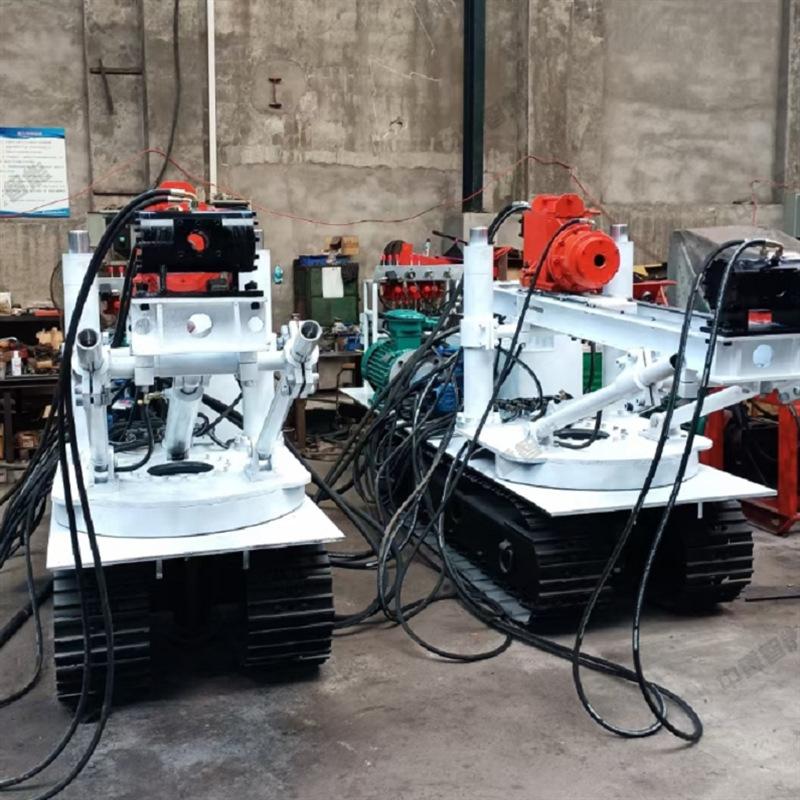

¿Qué es una plataforma de perforación de túneles?Equipo de perforación hidráulico para galerías de minas de carbón, el equipo de perforación hidráulico para galerías de minas de carbón utiliza principalmente brocas rotatorias de carburo cementado, brocas compuestas de diamante, el equipo de perforación hidráulico para galerías se utiliza ampliamente para la construcción de perforaciones en diferentes ángulos en minas para exploración de agua, inyección de agua, exploración y liberación de gas, exploración geológica, anclaje de taludes, etc. Especificaciones y modelos: ZDY-660, ZDY1200, ZDY-2000S. El equipo de perforación hidráulico para galerías de minas de carbón se utiliza ampliamente para la construcción de perforaciones en diferentes ángulos en minas para exploración de agua, inyección de agua, exploración y liberación de gas, exploración geológica, anclaje de taludes, etc.; especialmente adecuado para perforación casi horizontal dentro de ±300 en el subsuelo de minas de carbón y permite el uso en azimut ±900.

Características del producto de plataforma de perforación de túneles:

Estructura simple, volumen pequeño, peso ligero, alta potencia. Esta máquina puede moverse hacia adelante y hacia atrás, tiene una baja tasa de fallas y es fácil de operar. Adopta transmisión mecánica y avance hidráulico. Equipada con un mandril hidráulico. Esta máquina se utiliza para perforación e inyección en túneles de metro, túneles de zanjas para cables, fosos de cimentación. Exploración geológica del terreno, refuerzo de cimentaciones de edificios y exploración de agua en varios ángulos, exploración de carbón, obturación de agua y drenaje de gas en minas de carbón, minas de hierro y minas de oro.

La estructura de la plataforma de perforación de túneles

Este tipo de perforadora adopta una estructura hidráulica y se divide en tres partes: la máquina principal, la estación de bombeo y la consola de control. La máquina principal tiene una estructura dividida y puede desmontarse aún más para facilitar el transporte. Utiliza principalmente brocas rotatorias de carburo cementado y compuesto de diamante, y también puede equiparse con barras helicoidales de gran diámetro y brocas sacatestigos para satisfacer diferentes requisitos de perforación. Esta perforadora es una perforadora hidráulica tipo base con cabezal de potencia, utilizada principalmente para la perforación de agujeros de drenaje de gas, agujeros de prevención de explosiones, agujeros de lechada para extinción de incendios, agujeros de inyección de agua en capas de carbón, agujeros de exploración geológica y otros agujeros de ingeniería en minas de carbón subterráneas.

Parámetros del producto de la plataforma de perforación de túneles:

Profundidad de perforación m：300/200

Diámetro de la varilla de perforación mm: 42/50

Inclinación de perforación °: 0~±90

Velocidad de rotación r/min：80~280

Par N.m：1200

Potencia Kw：22

Peso de la máquina Kg：1360

Calidad del anfitrión Kg：750

Dimensiones totales de la máquina host m (largo; ancho; alto): 1.85×0.71×1.46

Parámetros técnicos

Profundidad de perforación (m) 300

Diámetro de apertura (mm): 94, 113, 153

Diámetro final del orificio (mm) 94

Diámetro de la varilla de perforación (mm): 63,5, 73

Inclinación de perforación (°): 360° horizontalmente y 360° verticalmente

Velocidad de salida (r/min) 90/250

Par máximo de salida (Nm) 1900/680

Fuerza máxima de avance (kN) 80

Fuerza máxima de extracción (kN) 110

Velocidad de alimentación normal (m/min) 0～1,5

Carrera de alimentación (mm) 850/650

Dimensiones externas (mm) 3300×950×1600 (largo×ancho×alto)

Peso de la máquina (kg): aproximadamente 5400 (sin varilla de perforación)
