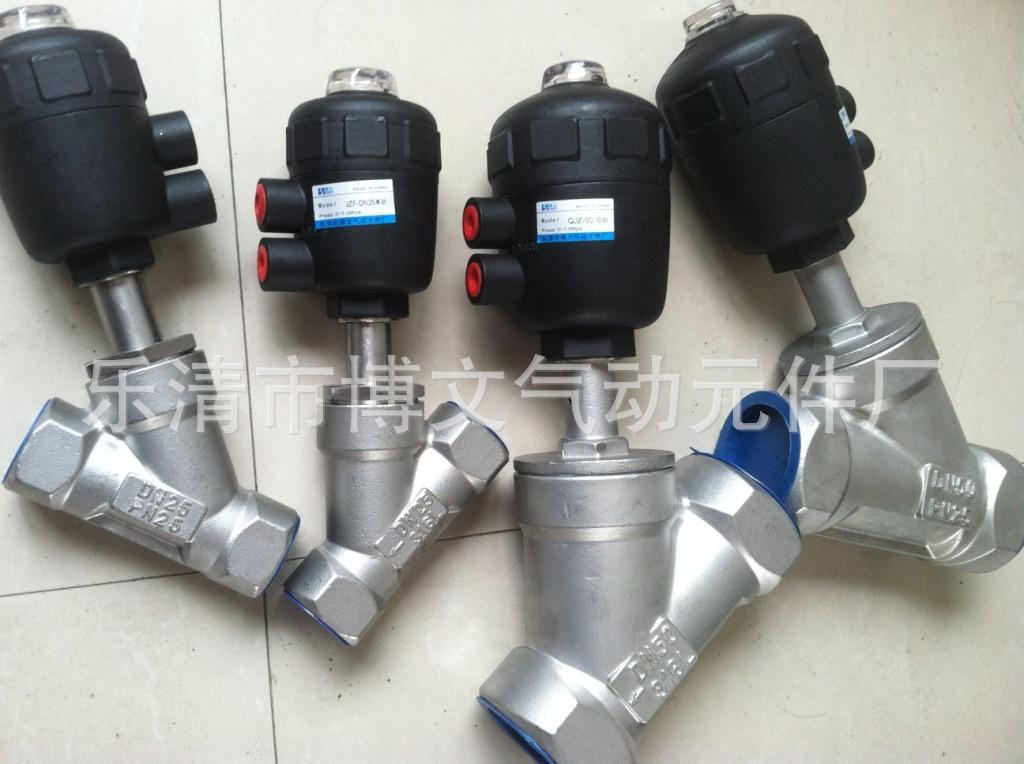

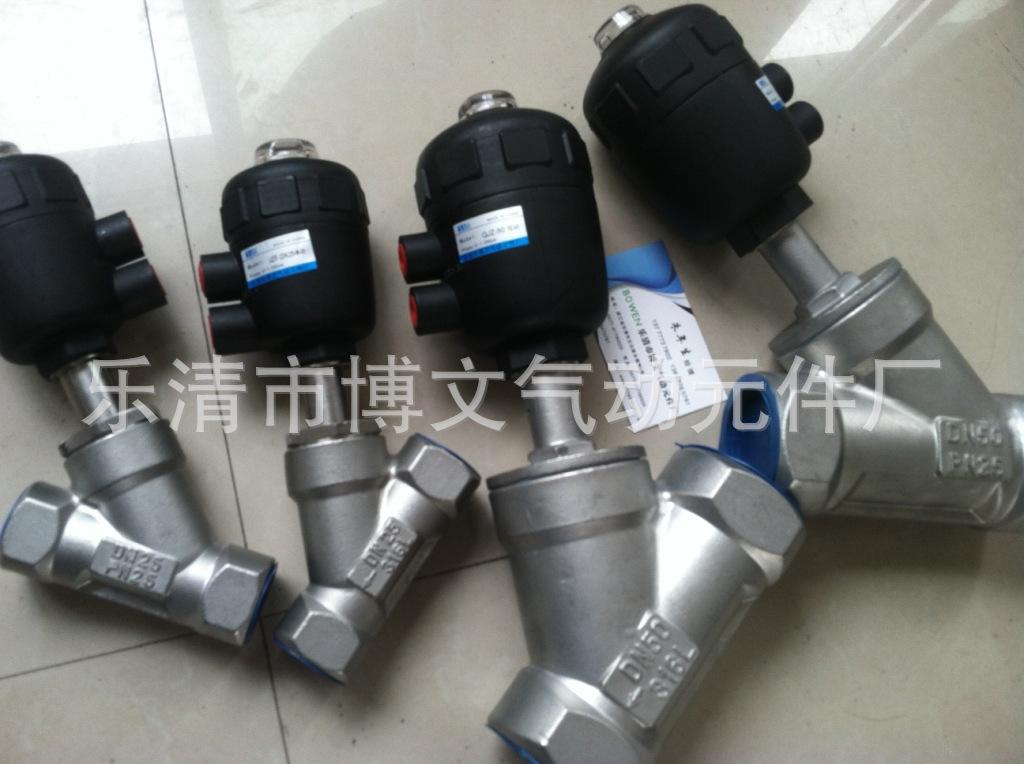

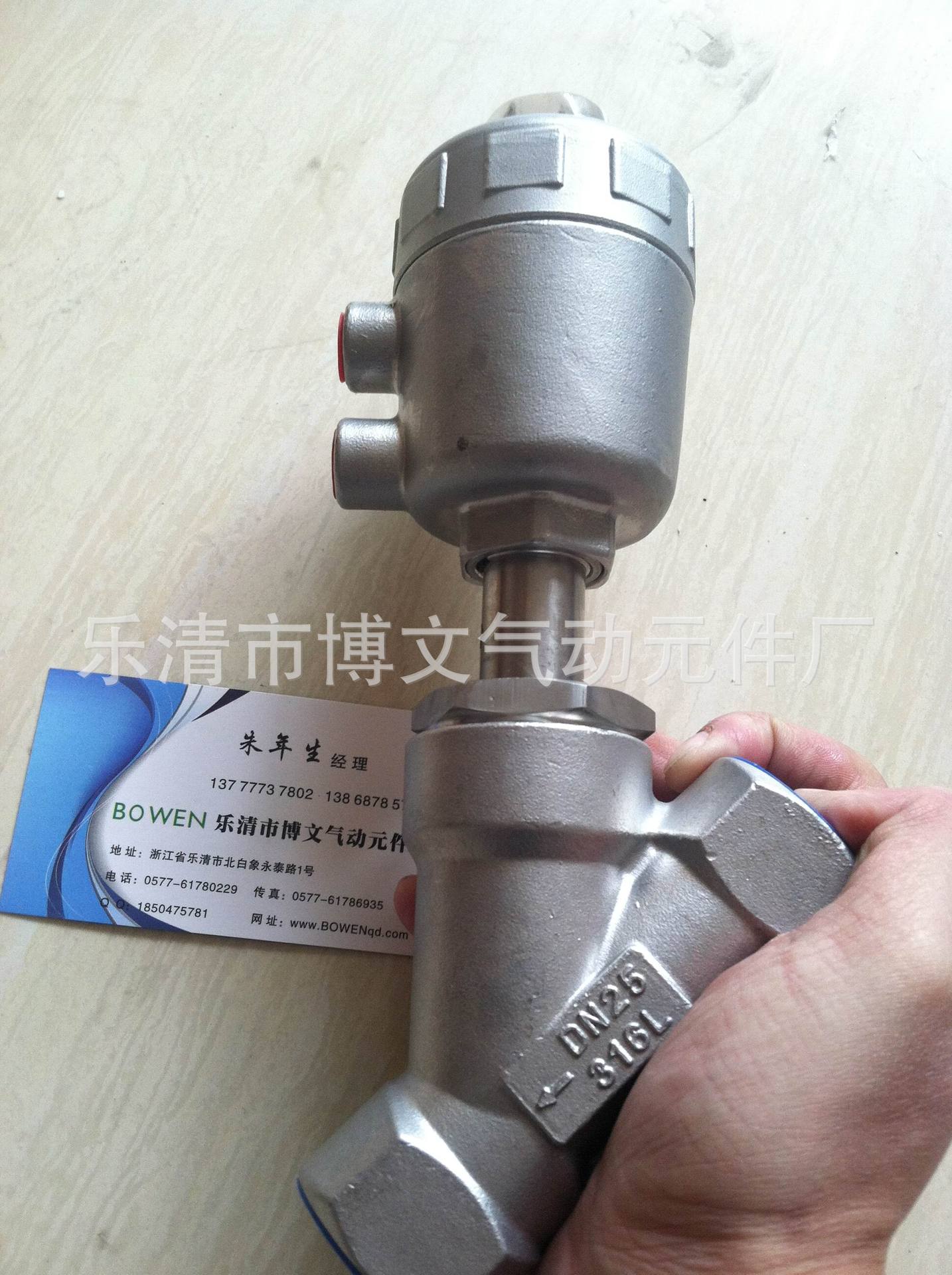

Cabezal de plástico de acero inoxidable con rosca interna y doble efecto neumático.bocinaasientoválvula

Características de la válvula de asiento angular:

1. Con visualización de posición de válvula abierta o cerrada.

2. El piloto neumático externo puede aumentar la vida útil y no requiere mantenimiento.

3. Hay un prensaestopas autoajustable entre el puerto de desbordamiento y el control deslizante para mejorar el rendimiento del sellado.

4. El cuerpo de la válvula tiene una estructura de asiento angular, que puede lograr un gran flujo (especialmente en comparación con las válvulas de cierre comunes).

Estructura compacta y respuesta rápida.

Instalación y mantenimiento

Se deben observar las normas de seguridad aplicables

1. La tubería debe estar limpia y libre de contaminación.

2. Instale según sea necesario, pero preferiblemente con el actuador hacia arriba. Preste atención a la dirección del flujo.

3. Al conectar la válvula, preste atención a alinearla con la tubería y retire el actuador solo cuando el usuario tenga requisitos especiales.

4. Antes de abrir o reparar la válvula angular, corte el suministro de fluido y aire de control y reduzca la presión en el sistema de tuberías.

Aviso:

Características al seleccionar la dirección del flujo A:

1. Cuando se selecciona esta dirección de flujo, se puede aumentar la vida útil del producto.

2. Cuando el medio de trabajo sea líquido, seleccione esta dirección de flujo para evitar el impacto del golpe de ariete.

3. Para productos con un diámetro de Φ15/Φ20/Φ25, la presión de trabajo debe ser inferior a 0,3 MPa; de lo contrario, se debe seleccionar un actuador de doble efecto.

Para productos con un diámetro de Φ32/Φ40, el actuador debe ser de tamaño Φ100 de doble efecto.

Para productos con un diámetro de Φ50, el actuador debe ser de tamaño Φ125 de doble efecto.

Características cuando se selecciona la dirección de flujo B:

Cuando el medio de trabajo es vapor o gas, seleccionar esta dirección de flujo puede mejorar la estanqueidad del flujo del producto.

Sin embargo, dado que el anillo de sellado en forma de V en el cuerpo de la válvula está en contacto con el medio de trabajo durante mucho tiempo, acortará la vida útil del producto.

Además, cuando el medio de trabajo es líquido, no es inmune al impacto del golpe de ariete.
