Medidor de Flujo de Flotador de Plástico LFS
【Principio y estructura del medidor de flujo】
La estructura del flujómetro de plástico Jixiang LFS se muestra en la figura: está compuesto principalmente por un tubo cónico de plástico transparente con el extremo pequeño hacia abajo y el extremo grande hacia arriba, y un flotador que puede moverse hacia arriba y hacia abajo en el tubo cónico como elemento de medición, y está compuesto por tuercas, tubos, topes y juntas tóricas. Cuando el fluido se mueve de abajo hacia arriba en el tubo cónico, se genera una diferencia de presión por encima y por debajo del flotador, haciendo que el flotador se eleve. Cuando esta diferencia de presión está en equilibrio de fuerzas con la gravedad, la flotabilidad y la viscosidad del flotador, el flotador está en una posición estática. Cuando el flujo cambia, la velocidad de flujo del fluido que pasa por el espacio anular entre el tubo cónico y el flotador cambia, y la diferencia de presión por encima y por debajo del flotador cambia en consecuencia, y el flotador se mueve hacia arriba y hacia abajo. Por lo tanto, la altura de la posición estática del flotador puede usarse como medida del flujo. Hay dos estructuras: UPVC y ABS.
【Método de instalación】
(1) Antes de la instalación, use pinzas de punta fina para retirar suavemente el soporte liso dentro del instrumento, y luego reinstálelo. Durante la instalación, preste atención a si el anillo de goma está instalado en la ranura del tubo para evitar fugas de agua.
(2) La interfaz del medidor de flujo puede estar hecha de tuberías de plástico ABS a juego o tuberías de plástico PVC, conectadas mediante adhesivo especial de deshidratación, o conectadas por método plástico y luego conectadas a la brida metálica.
(3) El medidor de flujo debe instalarse verticalmente sin inclinación obvia. Su altura de instalación debe ser conveniente para leer el flotador. Al leer, la línea de visión y el flotador deben estar nivelados. (Estándar general: el caudal óptimo requerido es 50%-70% del caudal máximo del medidor de flujo. Intente no usar un número más alto.)
(4) Debe haber una sección de tubería recta 5 veces el diámetro del instrumento en las entradas y salidas aguas arriba y aguas abajo del instrumento.
(5) La presión del fluido medido debe ser estable. Si la presión del fluido es inestable, provocará que el flotador fluctúe y no se podrá medir correctamente. Se debe instalar un amortiguador o un valor de ajuste aguas arriba del medidor de flujo.
【Uso del medidor de flujo】
Cuando el medidor de flujo está en uso, la válvula aguas arriba debe abrirse lentamente hasta su apertura total, y luego la válvula reguladora aguas abajo del medidor de flujo debe usarse para ajustar el caudal.
(Evite que el flotador impacte repentinamente hacia arriba y dañe el instrumento, y evite cambios bruscos en la temperatura corporal medida. Si se detecta que el medidor de flujo tiene fugas durante el uso, generalmente es causado por la desalineación o falla del anillo de sellado, lo cual debe corregirse o reemplazarse.)
Cuando el medidor de flujo esté fuera de uso, primero cierre lentamente la válvula aguas arriba y luego cierre la válvula reguladora de flujo aguas abajo del medidor de flujo.
【Tabla de parámetros técnicos principales (referencia)】
| modelo | Diámetro (mm) | Longitud total (mm) | Peso (Kg) | Rango de medición | Especificaciones de tubería de enchufe | Soporta presión MPa | Medio de prueba |
| LFS-15 | DN15 | 282 | 0.151 | 10~100L/h | DN15 | 0.6 |
0-60℃ medio es agua o ácido diluido o álcali diluido con una concentración por debajo del 30%
|
| 0.151 | 16~160L/h | ||||||
| 0.151 | 25~250L/h | ||||||
| 0.161 | 40~400L/h | ||||||
| 0.172 | 60~600L/h | ||||||
| LFS-25 | DN25 | 380 | 0.455 | 0.1~1m3/h | DN25 | ||
| 0.481 | 0.16~1.6m3/h | ||||||
| 0.548 |
0.25~2.5m3/h 0.3~3m3/h |
||||||
|
LFS-32 LFS-40 LFS-50 |
DN32 DN40 DN50 |
290 420 420 |
1.000 | 0.4~4m3/h |
DN32 DN40 DN50 |
0.9 | |
| 1.200 | 0.6~6m3/h | ||||||
| 1.612 | 1~10m3/h | ||||||
| 2.089 | 1.6~16m3/h | ||||||
| LFS-65 | DN65 | 420 | 1.689 | 1.6~16m3/h | DN65 | ||
| 1.797 | 5~25m3/h | ||||||
| 1.905 | 8~40m3/h | ||||||
| 2.100 | 12~60m3/h | ||||||
| LFS-100 | DN100 | 560 | 5.800 | 14~90m3/h | DN100(conexión bridada) | ||
| 6.000 | 18~120m3/h | ||||||
| 6.200 | 15~150m3/h | ||||||
|
LFS-125 LFS-150 |
DN125 DN150 |
560 560 |
7.000 |
15~150m3/h 15~200m3/h |
DN125 (conexión bridada) DN150 (conexión bridada) |

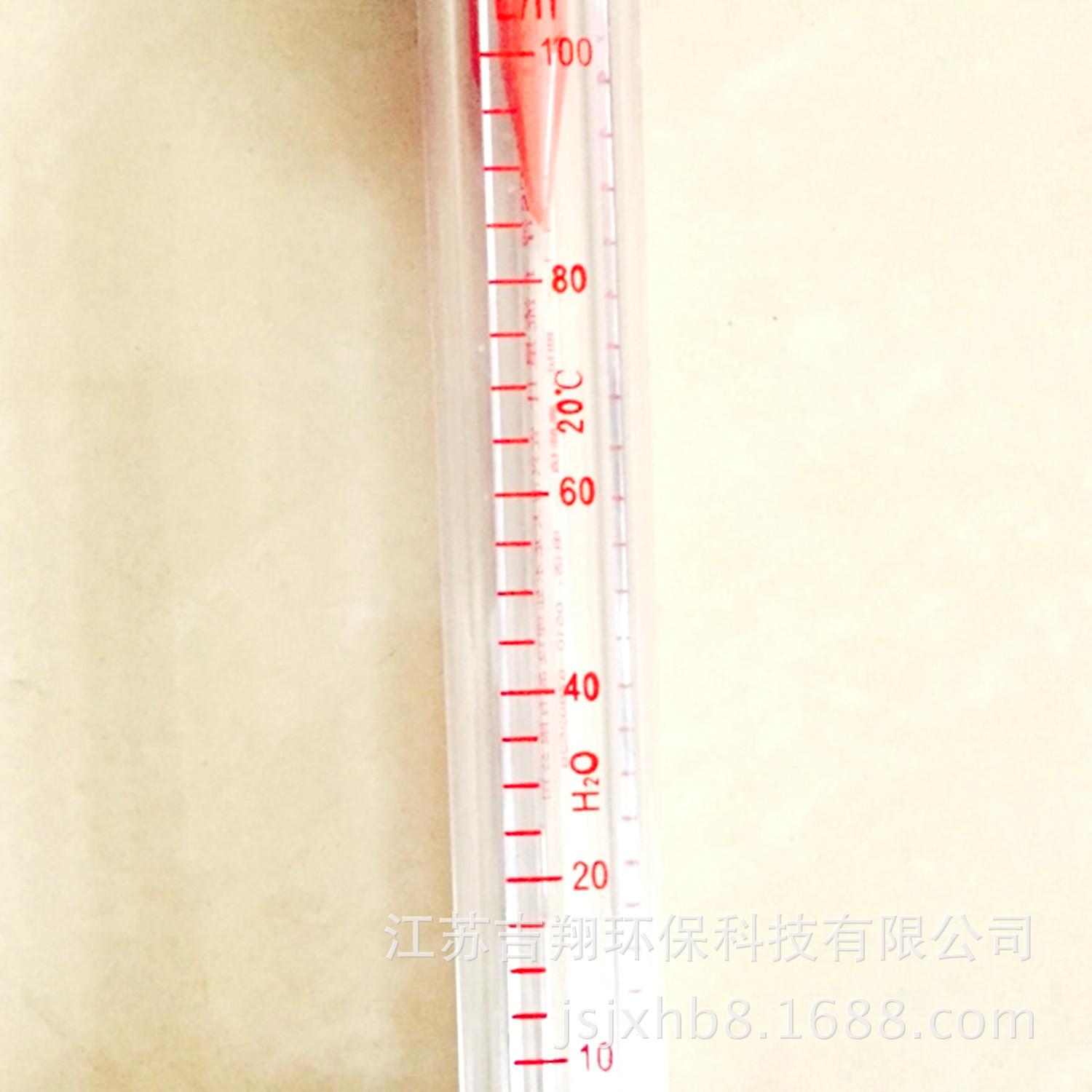

【Foto real del bebé】

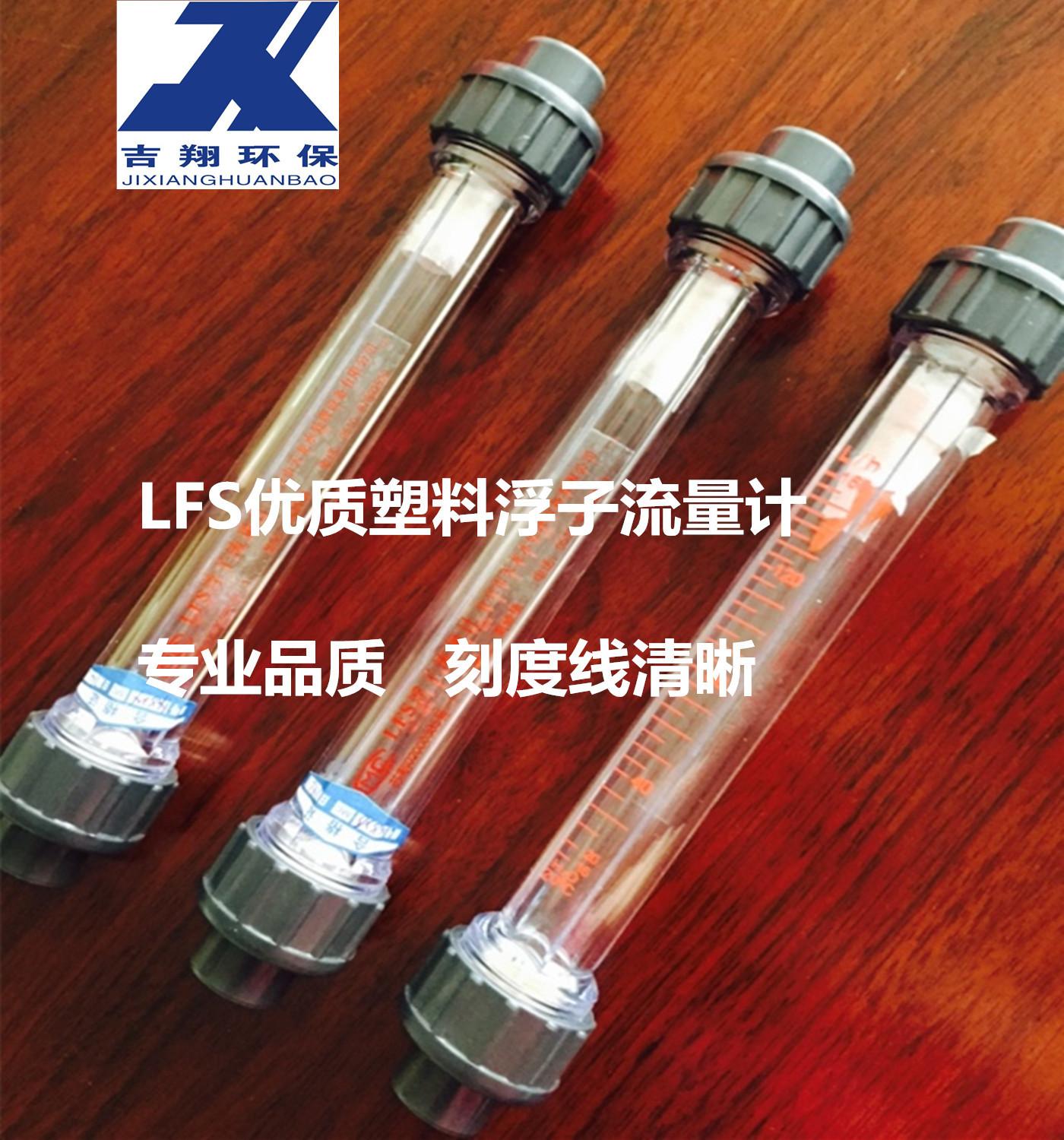

【Foto real del bebé】
