1. Introducción del equipo

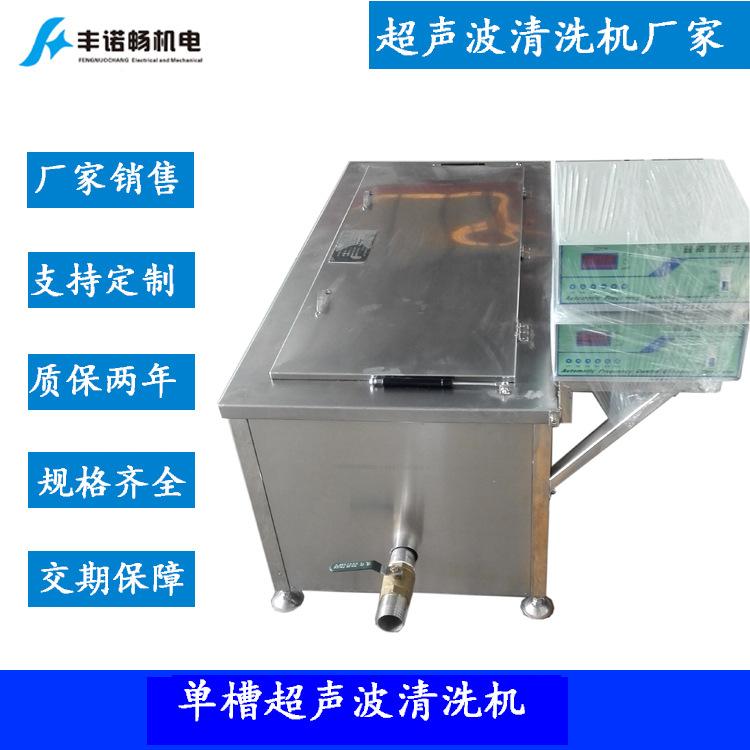

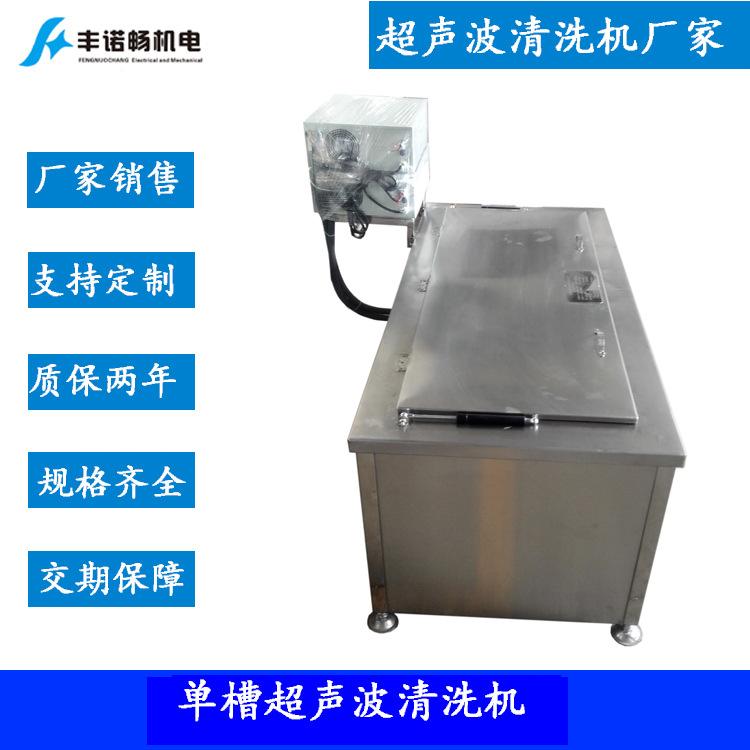

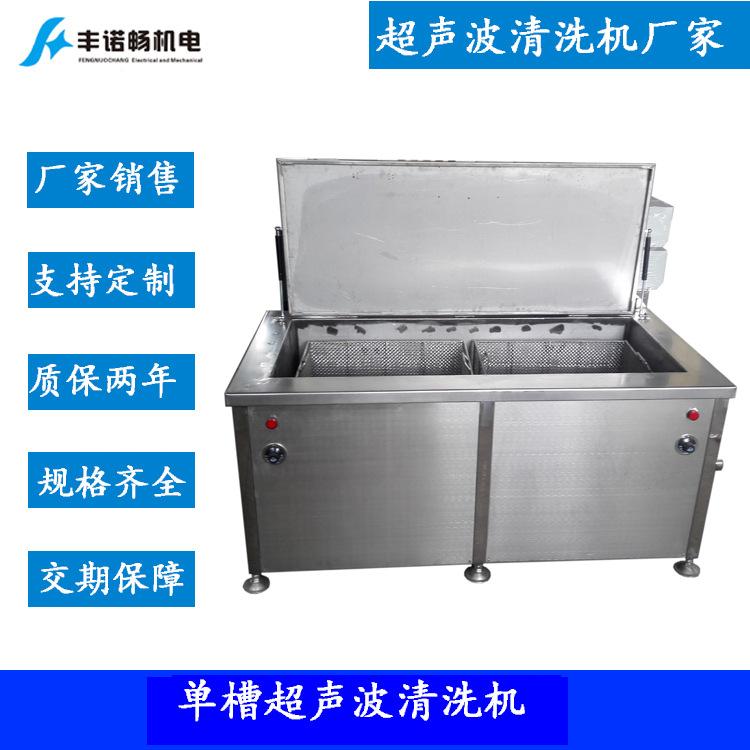

2. Nombre del equipo: Máquina de Limpieza Ultrasónica

3. Modelo de equipo: FNCCSB1200*500*350

4. Limpieza de objetos: moldes, piezas mecánicas, etc.

5. Propósito de la limpieza: para eliminar aceite y suciedad de las piezas

6. Medio de limpieza: agua del grifo + líquido de limpieza ecológico

7. Parámetros de la máquina:

IX. Requisitos técnicos principales del equipo:

(1) Composición estructural;

La máquina de limpieza se compone principalmente de un generador ultrasónico, un transductor ultrasónico, un tanque de limpieza ultrasónica, un banco de trabajo, un estante y otros sistemas.

(2) Descripción del equipo;

La máquina de limpieza está hecha de material de acero inoxidable 304 tanque de limpieza ultrasónico, la estructura del marco está compuesta de tubo cuadrado de acero inoxidable, y puede transportar 200 KG de limpieza

Un dispositivo de limpieza continua para moldes.

(3) Descripción del puesto;

1. Llene el tanque con líquido limpiador hasta la posición especificada

2. Encienda el calentador eléctrico y comience a calentar el líquido limpiador hasta que el líquido limpiador alcance la temperatura establecida de 60 grados.

3. El operador coloca suavemente la pieza de trabajo a limpiar en el tanque de limpieza ultrasónica

4. Después de configurar el tiempo de limpieza en el generador ultrasónico, encienda el generador ultrasónico para iniciar la limpieza.

5. Después de la limpieza, el operador saca la pieza de trabajo para completar la limpieza

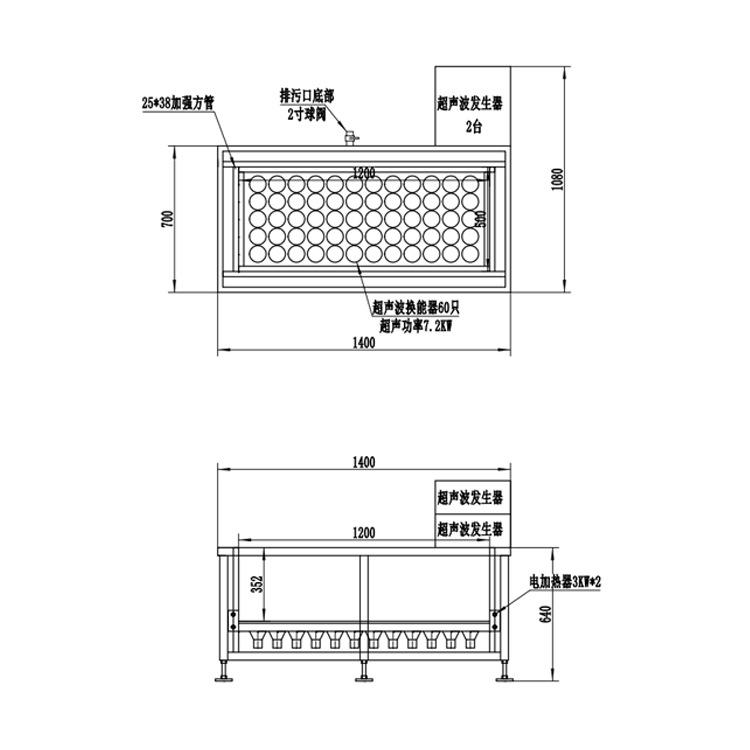

(4) Funciones técnicas principales del equipo; 1. Tamaño del tanque interno: tamaño de limpieza efectivo (L×A×H): 1200×500×350 (L*A*Hmm);

2. El tanque interior está hecho de acero inoxidable 304*2.0, y la placa del piso está hecha de 304*2.5;

3. Se instala una válvula de drenaje de 2 pulgadas en el tanque del equipo;

4. Tamaño del host: 1400×1080×1000 (L×A×H)

5. El marco del equipo está hecho de acero cuadrado inoxidable.

6. La placa de sellado externa está hecha de acero inoxidable cepillado.

7. El equipo debe ser de apariencia hermosa, fácil de reparar y mantener, y conveniente para la respuesta de emergencia.

(5) Generador ultrasónico: potencia total 7.2KW, dividido en 2 juegos de generadores ultrasónicos con potencia continuamente ajustable;

1. Frecuencia 20KHZ, potencia ajustable sin escalones,

2. Se pueden controlar individualmente, equipados con circuito de escaneo,

3. Esta máquina está equipada con un temporizador y una pantalla digital ajustable.

4. Pantalla digital de frecuencia

5. Pantalla digital actual

(6) Introducción a los parámetros técnicos y características del generador ultrasónico:

1. El generador ultrasónico adopta un circuito de oscilación autoexcitado, lo que aumenta la potencia de salida en más del 15% en comparación con el circuito de oscilación autoexcitado anterior.

2. El voltaje de trabajo del dispositivo generador ultrasónico es 220 V CA ± 10%. El generador ultrasónico cuenta con medidas de protección como sobretensión, sobrecorriente y cortocircuito de salida.

3. El generador ultrasónico tiene la función de seguimiento automático de frecuencia, de modo que la carga cambia mientras la onda ultrasónica es consistente, y la frecuencia se ajusta ligeramente de forma automática en diferentes condiciones de trabajo.

Ajustar para que el transductor siempre funcione en un estado estable y la eficiencia de conversión de energía alcance el efecto ideal.

(7) Transductor ultrasónico;

1. El transductor adopta chips de cerámica, con frecuencia de trabajo y calidad estables. Baja impedancia resonante

2. Alto valor Q mecánico
3. Buena eficiencia de conversión electroacústica.
4. Buena estabilidad térmica
5. Baja generación de calor
6. Buena consistencia de frecuencia y capacitancia estática.
7. Gran amplitud y alta velocidad de vibración

Introducción al proceso de unión del transductor:La superficie de unión del transductor se chorrea con arena antes de la unión, y luego se clavan clavos con una clavadora;

Adhesión especialEl bloqueo por tornillo garantiza eficazmente a largo plazoEl transductor no se caerá.

(8) Calentamiento con control de temperatura: El calentador calienta el líquido de limpieza y lo mantiene a 0-60℃ (ajustable) bajo el control del controlador de temperatura. La potencia de calentamiento es de 6Kw, y está compuesto por 2

Calentador tubular de acero inoxidable de 380V/3kW, instalado en el lateral del tanque de limpieza. El controlador de temperatura utiliza un regulador de potencia digital con función de ajuste.

Datos de control alto, pequeño sobrepaso de temperatura, pantalla intuitiva, ajuste conveniente, ahorro de energía y reducción de consumo.
