Clasificación y ámbito de aplicación
Parámetros y características principales,
Material: malla tejida de acero inoxidable, malla sinterizada, malla tejida de hierro,
Material del filtro: papel de filtro de fibra de vidrio, papel de filtro de fibra química, papel de filtro de pulpa de madera
Características: Hecho de malla metálica de una o varias capas y material de filtro, la cantidad de capas y el tamaño de la malla de alambre se determinan de acuerdo con las diferentes condiciones de uso y
Depende del propósito, alta concentricidad, alta resistencia a la presión, buena rectitud, material de acero inoxidable, sin rebabas, para garantizar una larga vida útil.
Clasificación y ámbito de aplicación
Aplicación industrial: filtración gruesa de aceite lubricante y combustible, destilación en filtración fina,absorber、evaporación, filtración y otros procesos, hay muchos
Modelos y especificaciones, instalación y reemplazo; conveniente y rápido, pequeña diferencia de presión inicial, ciclo de limpieza largo.[1]。
Según la posición de instalación en el sistema hidráulico,Filtro de aceite hidráulicoDividido en filtro de aceite de línea de succión de aceite, filtro de aceite de línea de presión y tubería de retorno de aceite.
Elemento del filtro de aceite.
Filtro de aceite hidráulico de la línea de succión: Línea de succión (tanque de aceite - entrada de la bomba hidráulica) o instale directamente el filtro de succión en el tanque de aceite
Es una medida necesaria para proteger la bomba hidráulica. Su precisión suele ser de 100 a 180 μm, determinada por la capacidad de autocebado de la bomba.
, la resistencia excesiva al flujo provoca cavitación en la bomba hidráulica.
Filtro de aceite hidráulico de la línea de presión: El filtro de aceite de la línea de presión no solo protege los componentes posteriores, sino que también asegura el aceite del sistema.
El filtro de aceite principal con alto nivel de contaminación puede purificar eficazmente el aceite y proteger la bomba hidráulica.
El filtro está sometido a una gran presión y vibra considerablemente. La diferencia de presión admisible del elemento filtrante de aceite de la tubería de presión se determina en función de las diferentes presiones.
El nivel de presión se encuentra en el rango de 0,3 a 0,7 MPa. Como filtro de aceite de tubería a presión para equipos terrestres, considerando el costo y el espacio de instalación, puede...
Grande es grande.
Elemento de filtro de aceite hidráulico de la línea de retorno de aceite: diversas impurezas, como partículas abrasivas, generadas por varios componentes durante el funcionamiento, se pueden eliminar configurando la línea de retorno.
El aceite es interceptado por el filtro de aceite en el oleoducto para evitar que regrese al tanque y sea succionado nuevamente por la bomba hidráulica. La diferencia de presión admisible del filtro de aceite en el oleoducto de retorno se basa en
El rango de medición varía entre 0,3 y 0,5 MPa según los diferentes niveles de presión. La precisión se determina según los requisitos de contaminación del aceite.
Hay más factores a considerar al momento de la configuración, uno de los factores importantes es el amortiguador hidráulico, especialmente si hay cilindros hidráulicos y proporcionales.
En el caso de una válvula, la inversión del cilindro hidráulico bajo alta presión y la falla repentina de energía de la válvula proporcional producirán un gran impacto en el flujo instantáneo.
Esto causará graves daños al elemento filtrante del filtro de aceite. Al diseñar y seleccionar el filtro de aceite para la tubería de retorno, es fundamental comprenderlo a fondo y considerar su estructura.
Se utiliza principalmente en petroquímica, filtración de tuberías de yacimientos petrolíferos, equipos de reabastecimiento de combustible, equipos de maquinaria de ingeniería, filtración de combustible y tratamiento de agua.
Filtración de equipos industriales; campos farmacéuticos y de procesamiento de alimentos
Modelo: 306631
Material del filtro: fibra de vidrio
Precisión del filtro: 1~25 um
Presión nominal: 0,6~42 MPa
Medios filtrantes: aceite hidráulico, agua, glicol, emulsión.
Aplicación: Eliminación de impurezas del aceite del sistema hidráulico.
En sistemas hidráulicos, el elemento filtrante Ind. Norman se utiliza principalmente para filtrar partículas sólidas y sustancias coloidales en el medio de trabajo y controlar la contaminación del mismo. El elemento filtrante Ind. Norman es un sustituto localizado del elemento filtrante utilizado en equipos importados. Puede sustituir los productos de PAII, HYDAC, MANN, TAISEI KOGYO y otras empresas, y se utiliza ampliamente en los sectores del petróleo, la industria química, la metalurgia, la electrónica, la electricidad, la industria farmacéutica, etc., la energía atómica, la industria nuclear, los materiales refractarios y los equipos contra incendios.

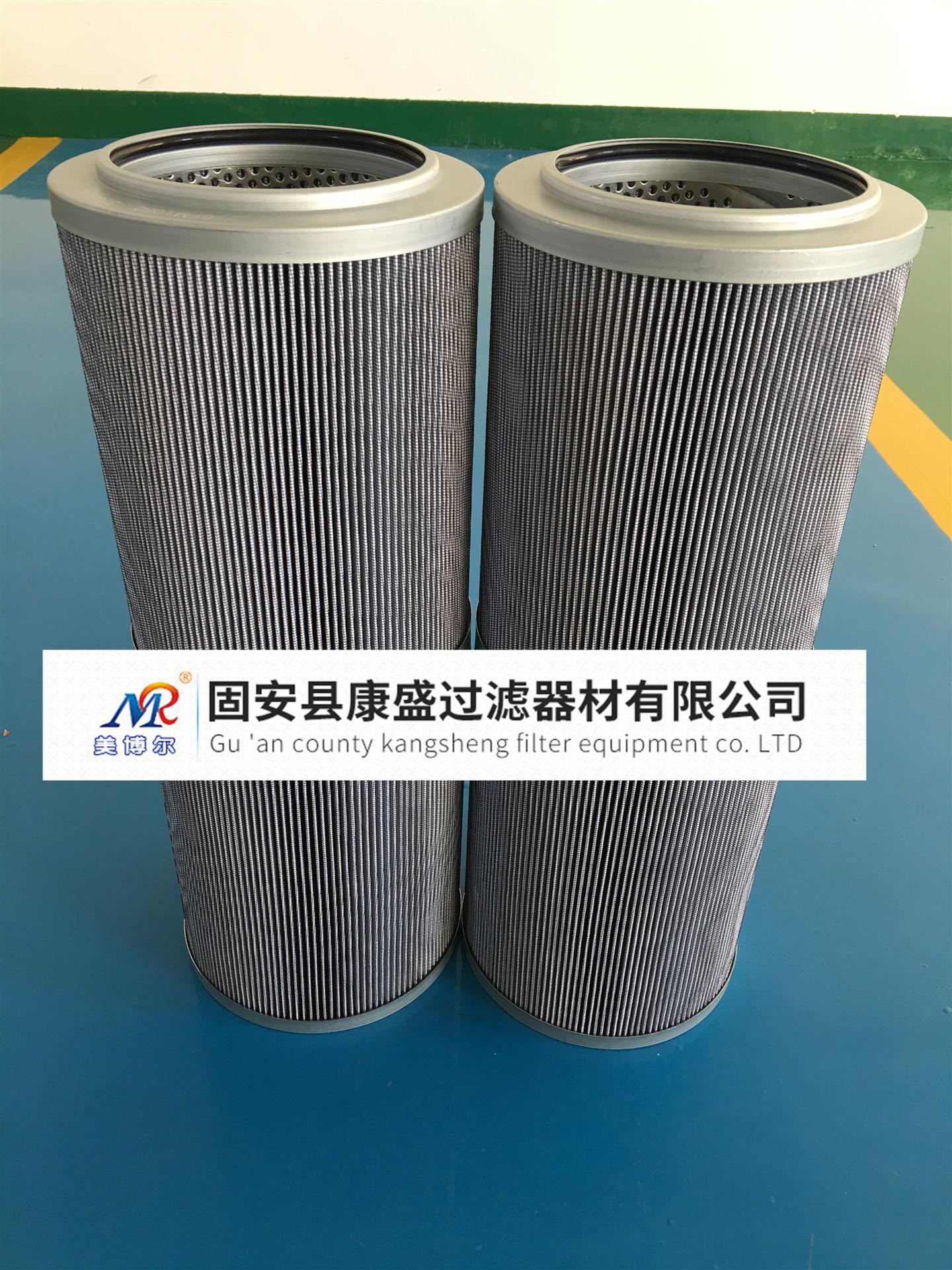

Elemento filtrante Ind. Norman 306631 Descripción:
(1) Número de serie: 306631
(2) Materiales de filtro: fibra de vidrio importada, fibra de vidrio nacional, malla de alambre de acero inoxidable, papel importado y papel nacional.
(3) Precisión: 1-3um 3-5um 5-12um 20-25um……..
(4) Material de sellado: Anillo de caucho de flúor Z, caucho de nitrilo D
