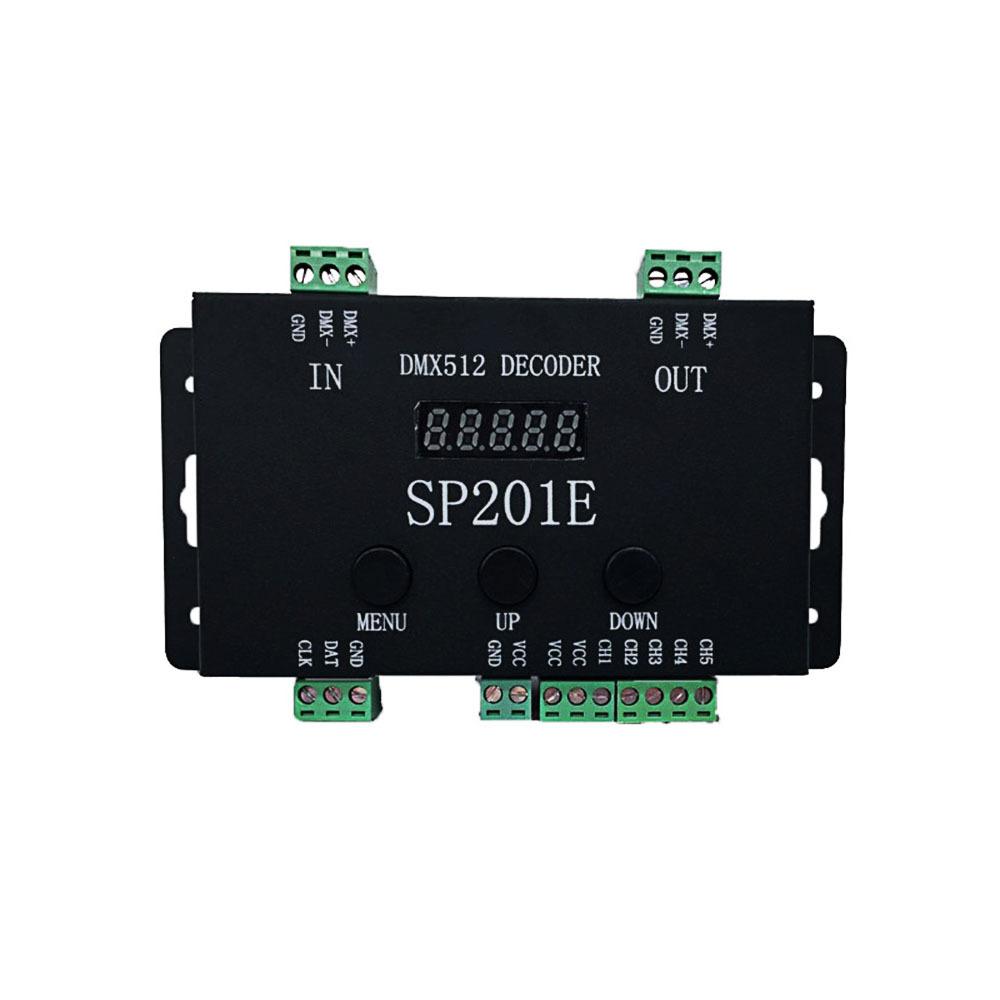

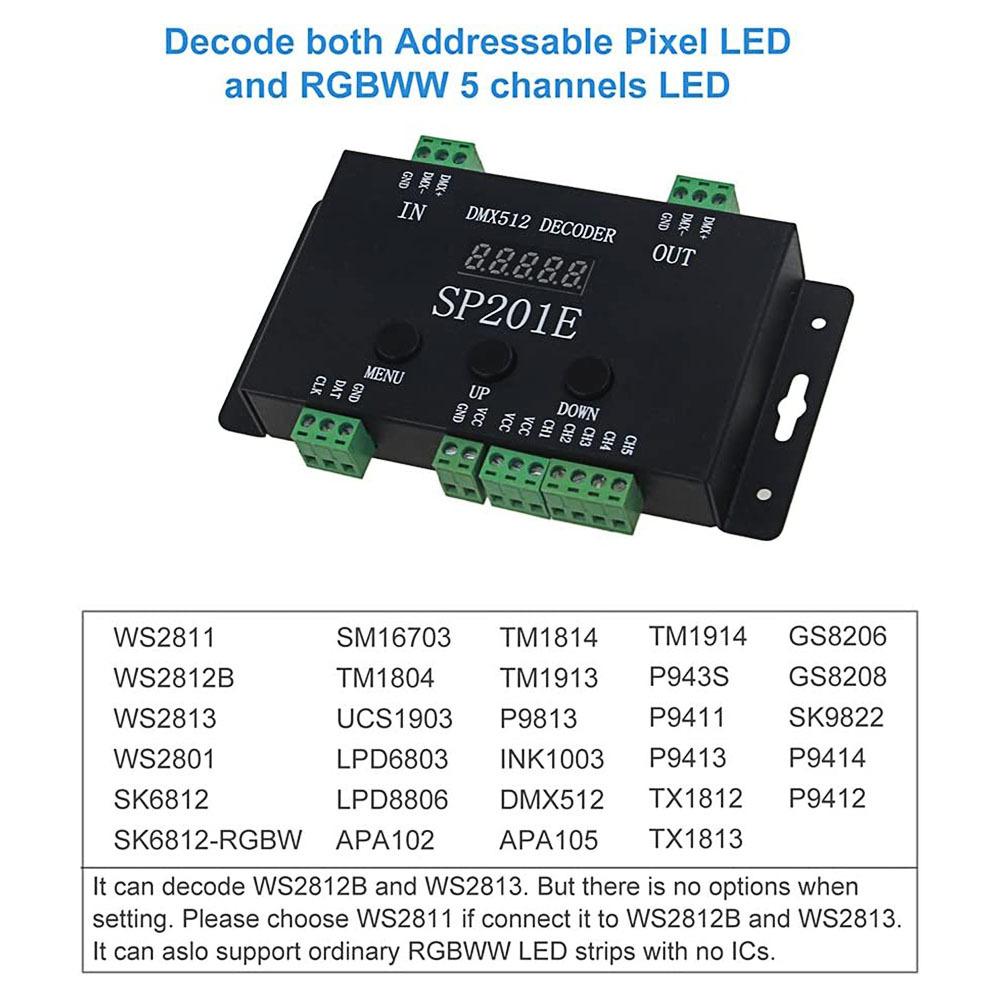

Decodificador DMX512 Colorido SP201E
Decodificador de señal de color mágico controlador de tira de luz de agua corriente a todo color
Peso: 290g
Manual de Usuario Decodificador DMX512 SP201E
1. Características del producto:
1. Fuente de alimentación de amplio voltaje de 5-24 V CC, cableado simple y conveniente;
2. Soporta casi todos los CI controladores LED del mercado; (los CI específicos se pueden personalizar)
3. Admite una variedad de dispositivos de control DMX512 y hasta 3072 canales DMX512;
4. Reconocimiento automático en tiempo real de señales DMX512, operación fácil de usar;

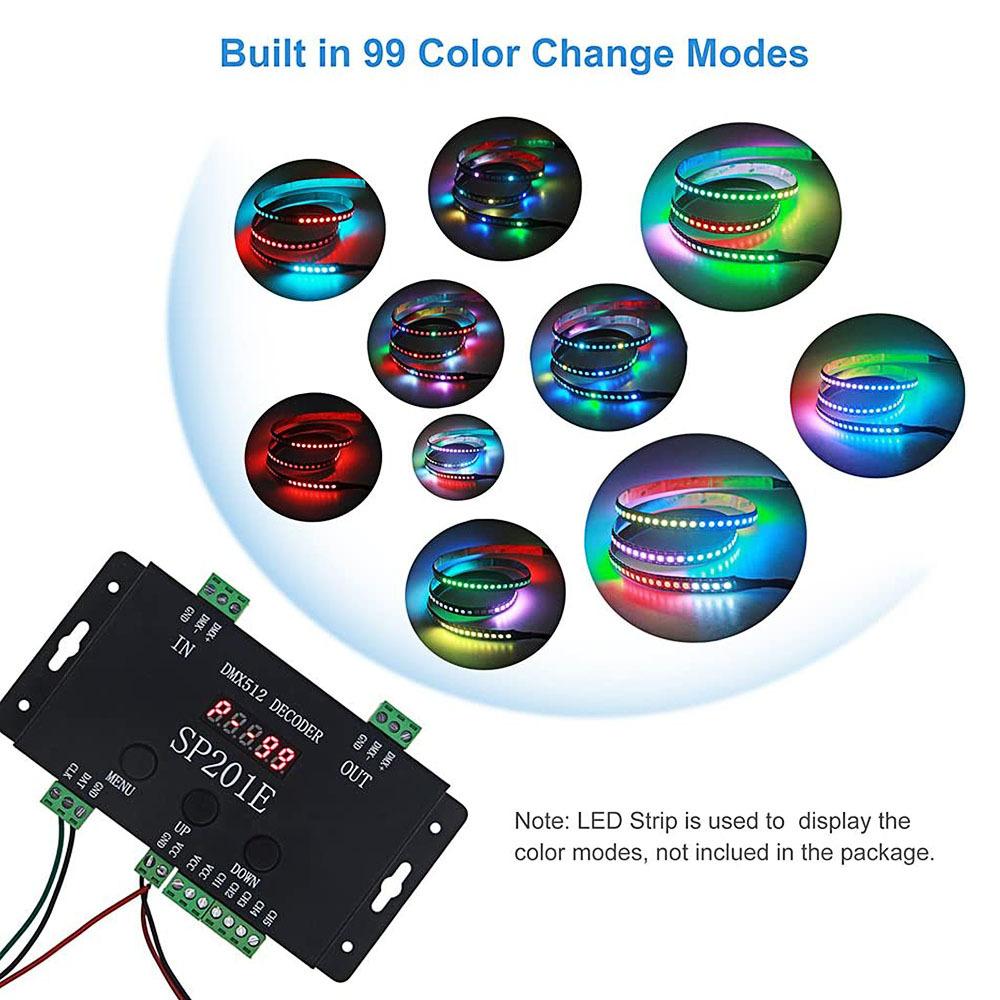

5. Viene con 45 tipos de efectos de patrón, magníficos e inteligentes;
6. Control fuera de línea de una sola unidad u operación en cascada síncrona de múltiples unidades
7. Cuando SP201E se usa como controlador, puede admitir 1024 puntos.
|
EN |
DMX+ |
Señal de entrada DMX512 + polo |
|
DMX - |
Señal de entrada DMX512 - |
|
|
Tierra |
tierra |
|
|
AFUERA |
DMX + |
Salida en cascada de señal DMX512 al polo + del siguiente decodificador |
|
DMX - |
Salida en cascada de señal DMX512 al siguiente decodificador - polo |
|
|
Tierra |
tierra |
|
|

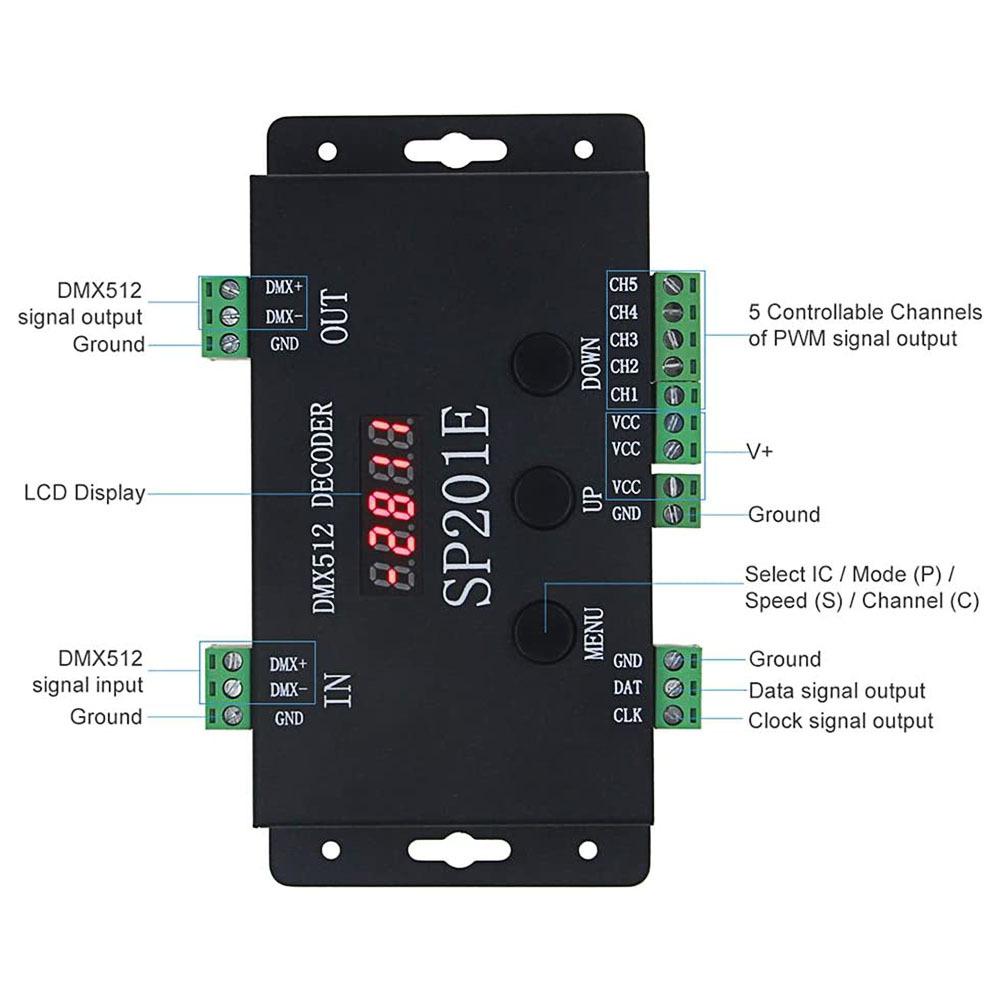

Tubo digital |
Mostrar "P---01" |
Indica el estado de selección de modo, 01 es el modo 1, y así sucesivamente, un total de 99 modos |
|
Mostrar "S--05" |
Indica el estado de selección de velocidad, 05 es velocidad 5, y así sucesivamente, un total de 9 velocidades. |
|
|
Mostrar "C--01" |
Indica el estado de selección del canal de decodificación, 01 significa que los canales después del canal 1 son válidos (incluido el canal 1) |
|
|
botón |
***Ver instrucciones de los botones abajo*** |
|
|
CLK |
Salida de señal de reloj |
|
|
DATOS |
Terminal de salida de señal de datos |
|
|
VCC |
Potencia (+) |
|
|
Tierra |
tierra(-) |
|
|
CH1-CH5 |
Terminal de salida de señal de iluminación colorida de 5 canales |
|
3. Instrucciones de operación de los botones del producto:
|
Teclas de función |
efecto |
|
Menúllave |
Presione esta tecla para cambiar al estado de selección de modelo/modo IC (P)/velocidad (S)/canal (C) |
|
Tecla arriba |
En estados IC, modo y velocidad, seleccione la función correspondiente en orden ascendente, y se admite pulsación larga para selección rápida. En estado de canal, pulse largo para entrar en el estado de selección izquierda del tubo digital. Después de soltar, aparece un "-" en el tubo digital para indicar que la selección está confirmada. Presione brevemente para aumentar el valor del tubo digital de ese dígito. |
|
Tecla abajo |
En estados IC, modo y velocidad, seleccione la función correspondiente en orden descendente, y se admite pulsación larga para selección rápida. En estado de canal, pulse prolongadamente para entrar en el estado de selección derecha del tubo digital. Después de soltar, aparece un "-" en el tubo digital para indicar que la selección está confirmada. Presione brevemente para reducir el valor del tubo digital de ese dígito. |

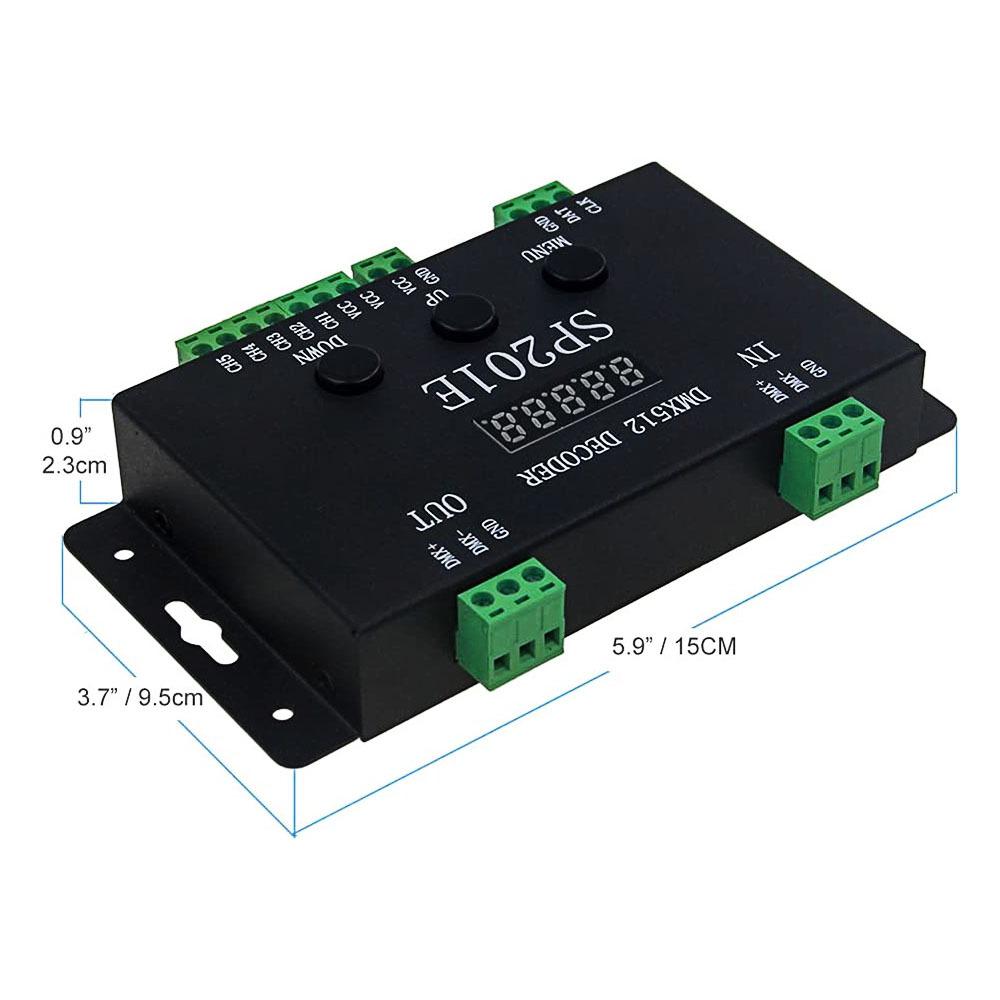

4. Parámetros del producto:
Voltaje de trabajo: entrada de voltaje amplio de 5-24V CC;
Consumo de energía: menos de 1W.
5. Instrucciones de Operación del Producto
1. Señal de control DMX512 externa:
Después de asegurar el suministro de energía normal y el cableado correcto, cada vez que se conecta una señal DMX512, puede ser detectada y decodificada automáticamente;

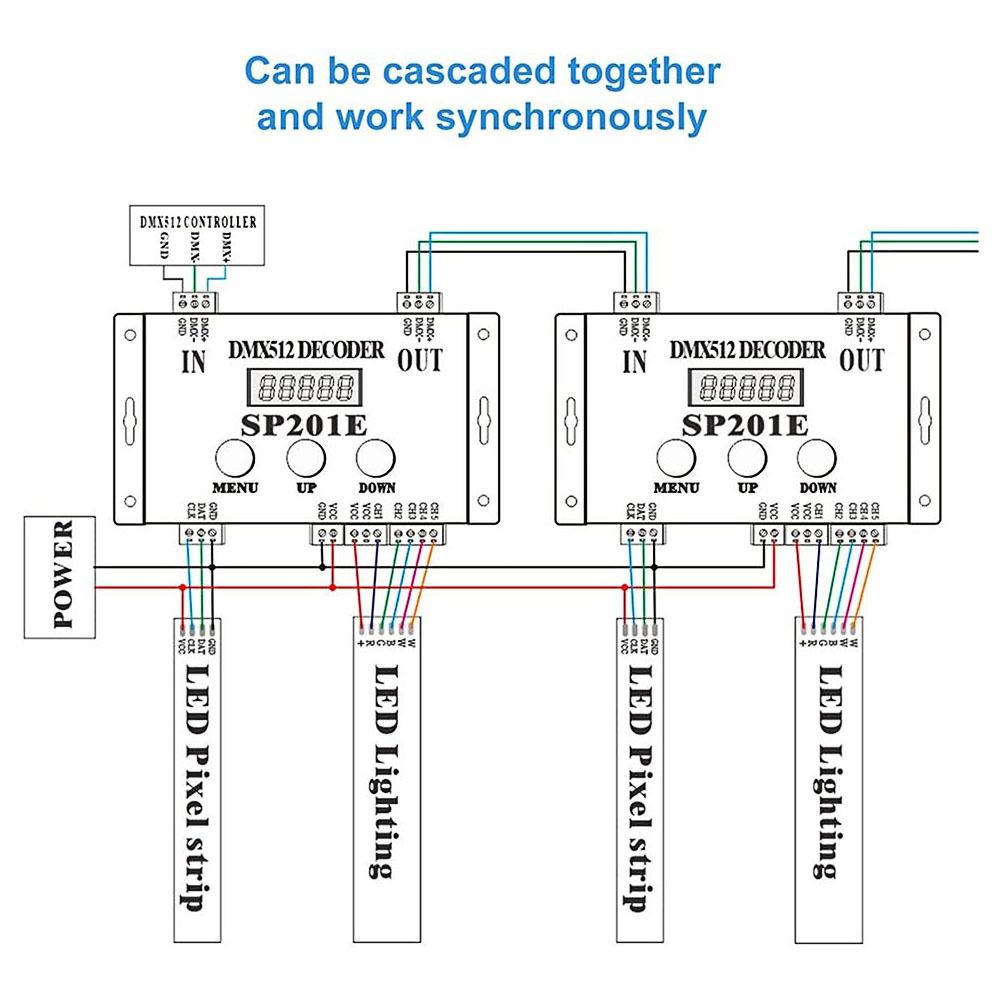

Cuando los decodificadores se conectan en cascada, la señal DMX512 se decodificará sincrónicamente en cada decodificador y el mismo efecto se mostrará sincrónicamente en las lámparas.
2. Ejecutándose con sus propios efectos especiales:
Presione el botón MODE una vez para recorrer los efectos;
Durante la operación, presione el botón SPEED para ajustar la velocidad del efecto de patrón y seleccione la velocidad requerida por turnos. Hay 6 niveles de velocidad en total;
En cualquier estado de efecto y velocidad, presione el botón AUTO para regresar al modo automático.
3. Descripción de los interruptores DIP (se agregará soporte para más CI más adelante):
Dial 1 solo: control WS2801; Dial 1 y 2 solamente: control UCS1903 y APA104;
Dial 2 solo: controla WS2811; Dial 1 y 3 solos: controla TM1804 y TM1809;
Marcar solo 3: control LPD6803; Marcar solo 1 y 4: control APA102;
Dial 4 solo: control LPD8806; Dial 2 y 3 solamente: control UCS9812;
6. Diagrama de Aplicación del Cableado del Producto

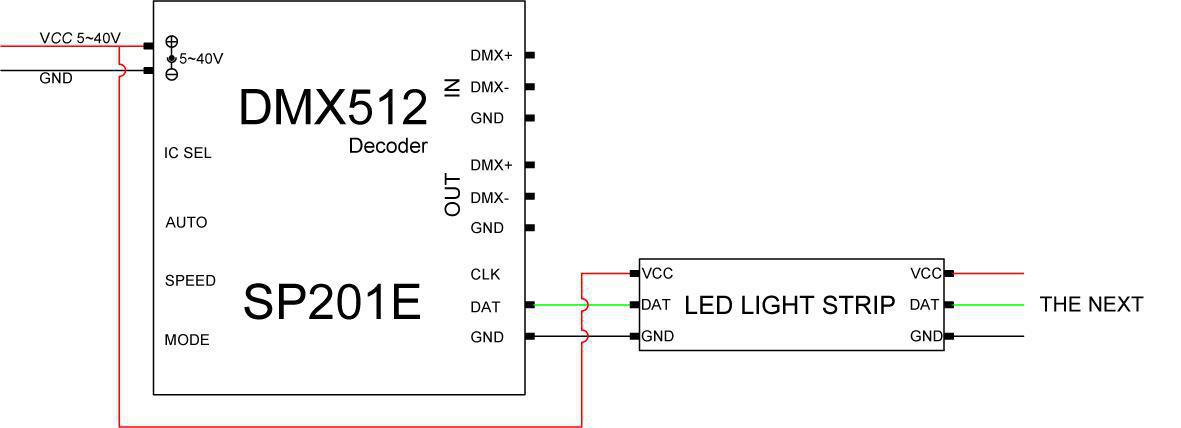

1. Diagrama de cableado para un solo decodificador ejecutando sus propios efectos de patrón:

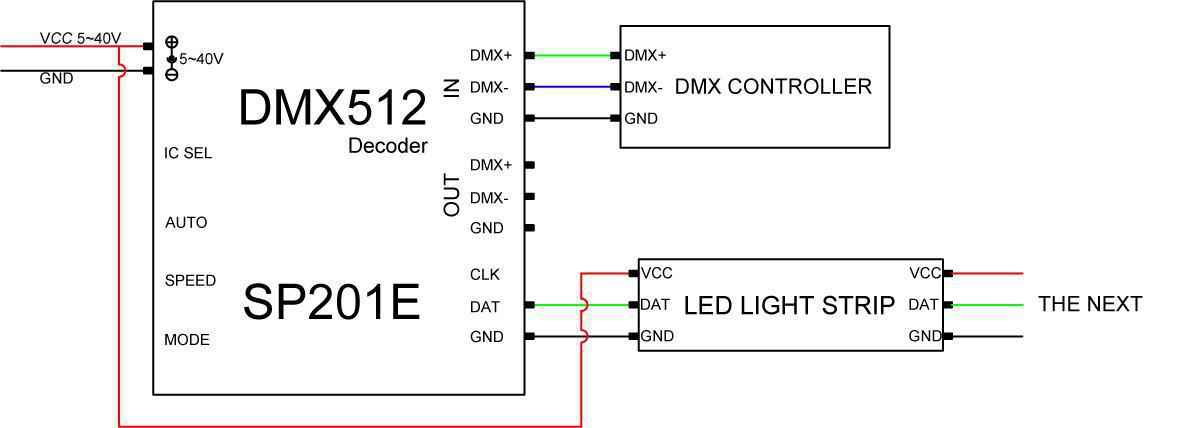

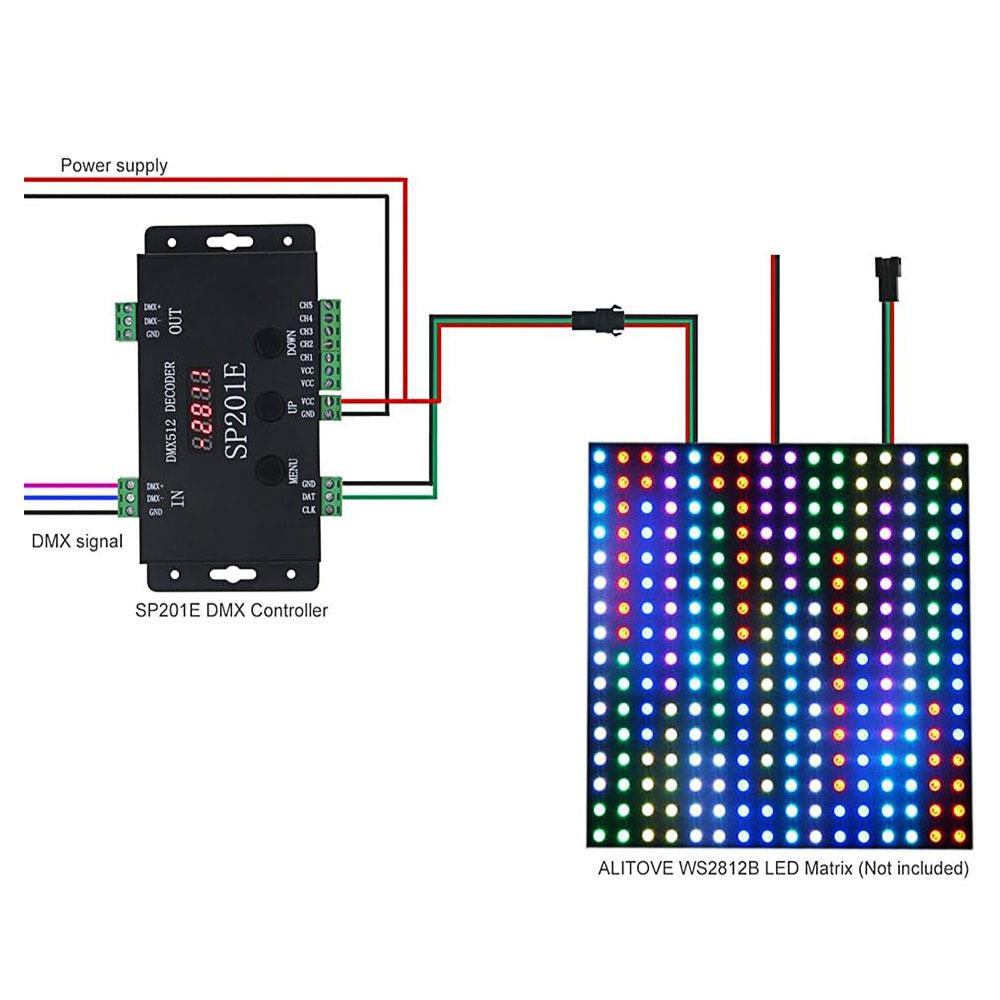

2, Decodificador único externoDMX512Diagrama de cableado de señal:
Aplicable a los siguientes ámbitos:
1. Cajas de luz ultrafinas, letreros luminosos, letreros publicitarios, etc.
2. Iluminación ambiental comercial interior para tiendas especializadas de gama media y alta, centros comerciales, etc.
3. Iluminación de lugares de entretenimiento, salones de belleza, karaoke y otros ambientes de iluminación, iluminación de moda;
4. Iluminación ambiental en lugares de ocio como cafeterías.
5. Iluminación artesanal, decoración de automóviles, iluminación de decoración de yates.
6. Se utiliza para señalización de caminos y contornos, señales luminosas, etc.
7. Centros comerciales, hoteles, salas de exposiciones, decoración de exteriores y otros lugares.
8. Iluminación decorativa de paisajes arquitectónicos, decoración del hogar, iluminación de ciudades, etc.
