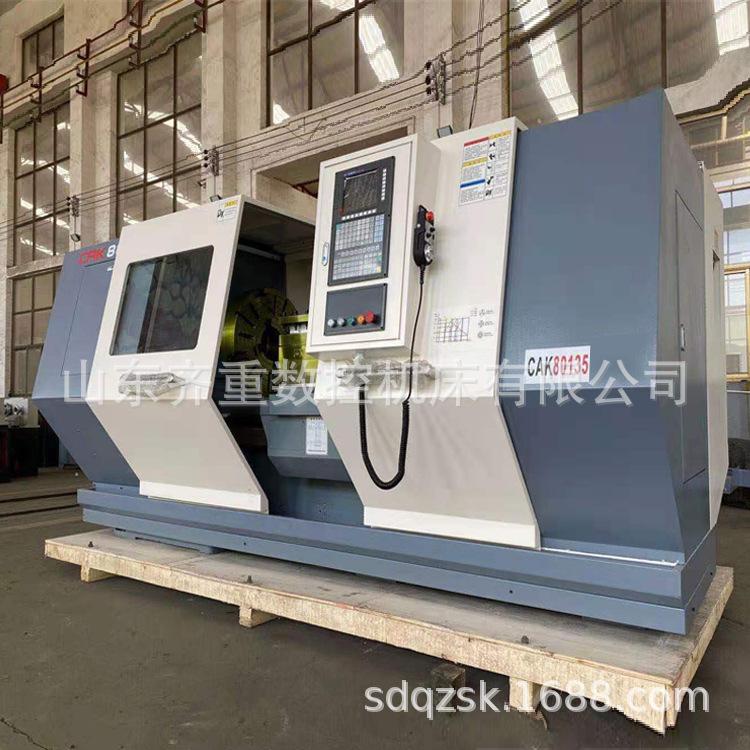

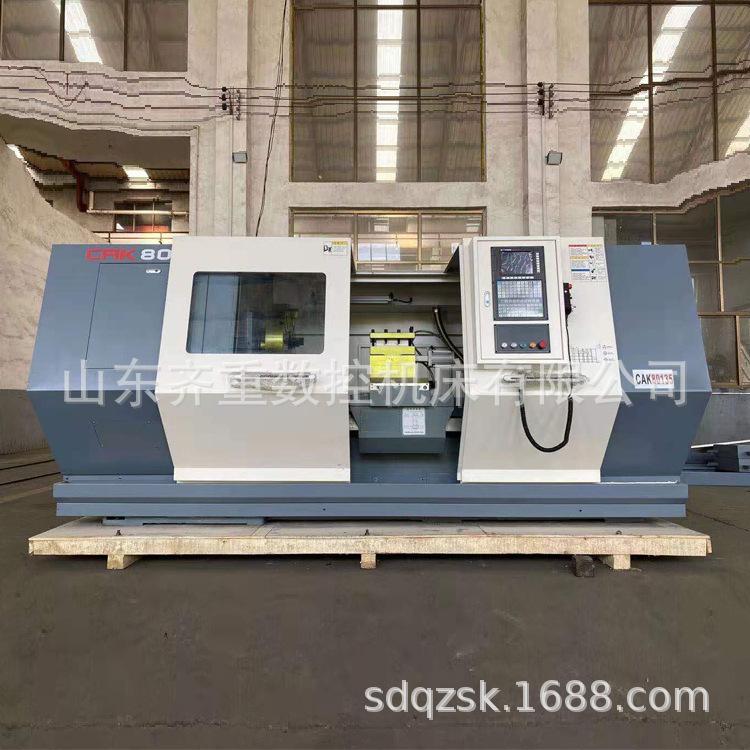

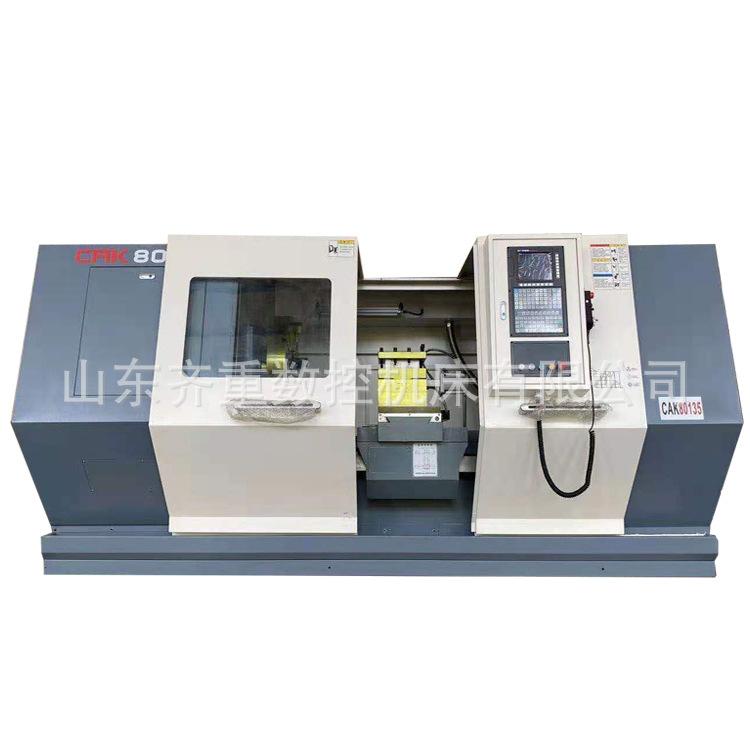

Características:
1. Las superficies de unión del cabezal, la bancada, el contrapunto y la paleta de la máquina herramienta se raspan y rectifican manualmente. Toda la máquina se prueba con un interferómetro láser para garantizar la precisión de posicionamiento y la repetibilidad de los ejes Z y X. Se verifica la holgura y la estabilidad de la máquina herramienta.
2. La máquina herramienta está fabricada en hierro fundido de alta resistencia, con materiales especiales de cobre y cromo añadidos. El ancho del riel guía de la bancada es de 400 mm y su profundidad de temple alcanza los 4 mm, lo que mejora eficazmente la resistencia al desgaste y la estabilidad de la máquina herramienta.
3. La máquina herramienta utiliza lubricación centralizada Kawadani de Japón, y la lubricación del cabezal utiliza una bomba cicloide Proton de Taiwán para lubricación forzada circulante. Adaptada al clima cálido del sur, garantiza la limpieza y la disipación térmica del cabezal, y prolonga eficazmente la vida útil de los rodamientos y engranajes.
4. El husillo de la máquina herramienta adopta un cojinete Wafangdian, el orificio pasante del husillo se puede seleccionar entre 52 y 82 mm, y los engranajes de la máquina herramienta están rectificados con precisión, lo que mejora efectivamente la dureza del engranaje y reduce el ruido de la máquina herramienta.
5. La máquina herramienta adopta un tornillo de bola Hanjiang, el tornillo de bola del eje Z y el tornillo de bola del eje X adoptan una estructura de tracción, lo que mejora la precisión del procesamiento del círculo exterior y el tamaño del orificio interior de la pieza de trabajo.
6. La máquina herramienta utiliza un portaherramientas eléctrico de cuatro estaciones sin elevación Changzhou Yaxing. Tamaño del mango: 25 x 25 mm.
Parámetros técnicos principales, tabla de configuración
|
proyecto |
Especificaciones de la máquina herramienta y principales parámetros técnicos |
Observación |
||
|
sistema |
Sistema CNC |
GSK980TDC |
Configuración estándar |
|
|
Trabajar alcance |
Diámetro máximo de rotación del lecho |
Φ850 mm/1850 mm |
Configuración estándar |
|
|
El diámetro máximo de conducción en la patineta. |
Φ480 mm |
Configuración estándar |
||
|
Longitud máxima de procesamiento |
1000/2000 mm |
Configuración estándar |
||
|
Ancho del riel |
600 mm |
Configuración estándar |
||
|
Huso |
Extremo del eje del husillo |
C-11 |
Configuración estándar |
|
Cono frontal del orificio del husillo |
Métrico φ120 1:20 |
Configuración estándar |
|
|
Diámetro del orificio pasante del husillo |
φ105 mm |
Configuración estándar |
|
|
Rango de ajuste de la velocidad del husillo |
10~850 r/min (cambio de velocidad mecánico de tres velocidades, regulación de velocidad continua de frecuencia variable) |
Configuración estándar |
|
|
Motor de husillo |
Motor asíncrono trifásico de 11 Kw |
Configuración estándar |
|
|
Eje |
Recorrido horizontal máximo (eje X) |
450 mm |
Configuración estándar |
|
Recorrido máximo longitudinal (eje Z) |
2200 mm |
Configuración estándar |
|
|
Unidad servo del eje X |
(10 Nm, 2000 rpm) (CNC de Guangzhou) |
Configuración estándar |
|
|
Unidad servo del eje Z |
(15 Nm, 2000 rpm) (CNC de Guangzhou) |
Configuración estándar |
|
|
Velocidad máxima de avance del eje X |
4 m/min |
Configuración estándar |
|
|
Velocidad máxima de avance del eje Z |
5 m/min |
Configuración estándar |
|
|
Diámetro del husillo de bolas*paso |
Dirección X: 25*05 Dirección Z: 50*10 |
Configuración estándar |
|
|
Repetibilidad |
Eje X ±0,005 mm, eje Z ±0,005 mm |
Configuración estándar |
|
|
Giro de vuelta Porta cuchillos |
Tipo de portaherramientas |
Portaherramientas rotativo eléctrico doméstico (Changzhou Yaxing LDB4-120 (6163)) |
Configuración estándar |
|
Número de portaherramientas |
Cuatro estaciones de trabajo |
Configuración estándar |
|
|
Especificación del diámetro exterior del mango del cuchillo con cara frontal |
32 mm x 32 mm |
Configuración estándar |
|
|
Precisión de posicionamiento repetido del portaherramientas |
0,008 mm |
|
|
|
Reprimición dispositivo |
Mandril manual |
Portabrocas manual de tres mordazas K11400/C11 (Wuxi Jianhua) |
Configuración estándar |
|
contrapunto |
Diámetro del manguito del contrapunto |
φ100 mm |
|
|
Carrera máxima del manguito superior |
250 mm |
Configuración estándar |
|
|
Conicidad de la manga superior |
MT6 |
Configuración estándar |
|
|
enfriarse |
Bomba de agua de refrigeración |
AB-25; 125W (bomba eléctrica trifásica) |
Configuración estándar |
|
Dispositivo de lubricación automática |
Bomba de lubricación eléctrica HR3 |
Configuración estándar |
|
|
transmisión parte |
Cojinetes de husillo |
Rodamientos nacionales de alta precisión (Xinha/Luoyang Derun) |
Configuración estándar |
|
tornillo de bola |
Husillo de bolas de alta precisión de fabricación nacional (Northern Qishan/Jining Bote) |
Configuración estándar |
|
|
Cojinetes de tornillo |
Cojinetes de tornillo de alta precisión de fabricación nacional (Xinha/Luoyang Derun) |
Configuración estándar |
|
|
aleatorio material |
Lista de embalaje |
una porción |
Configuración estándar |
|
Certificado de cumplimiento |
Uno (tabla de detección de precisión) |
Configuración estándar |
|
|
Instrucciones mecánicas |
una botella |
Configuración estándar |
|
|
Manual de aparatos eléctricos |
Uno (diagrama esquemático eléctrico) |
Configuración estándar |
|
|
Instrucciones de funcionamiento |
una botella |
Configuración estándar |
|
otro |
Capacidad total de electricidad de la maquinaria |
15 kW |
Configuración estándar |
|
Peso neto (aproximado) de la máquina herramienta) |
3900 kilogramos |
Configuración estándar |
|
|
Dimensiones de la máquina herramienta |
3300 mm × 2000 mm × 2000 mm |
Configuración estándar
|
