Los principales parámetros técnicos | PRESUPUESTO | Unidades | C6241 | |
Diámetro máximo de rotación del lecho | Columpio sobre la cama | mm | 410(16'') | |
Diámetro máximo de rotación en la corredera horizontal | Balanceo sobre carro transversal | mm | 220(8-13/16'') | |
Diámetro máximo de giro en el sillín | Balanceo sobre el hueco | mm | 640(25-1/8'') | |
Longitud del sillín | Longitud del hueco | mm | 165(6-1/2'') | |
Longitud máxima de la pieza de trabajo | Distancia entre centros | mm | 1000(40'') 1500(60'') 2000(80'') | |
ancho de la cama | Ancho de ancho de cama | mm | 300(11-13/16'') | |
Forma del extremo del husillo | Tipo de punta de husillo | - | D1-6 | |
Diámetro del orificio del husillo | Orificio del husillo | mm | 58(2-1/4'') | |
Cono del orificio del husillo | Cono del orificio del husillo | - | MT6 | |
Rango de velocidad del husillo | Rango de velocidad del husillo | rpm | 25-2000 | |
Serie de velocidades del husillo | Pasos de velocidad del husillo | - | 12 | |
Carrera de reposo de herramienta pequeña | Recorrido del poste de la herramienta superior | mm | 128(5'') | |
Viaje en vagón intermedio | Recorrido del carro transversal | mm | 285(11-1/4") | |
Tamaño de la herramienta | Tamaño de la herramienta | mm | 25*25(1'' x1'') | |
Lanzamiento bárbaro | Roscas de husillo | TPI | 6mm o 4TP.I. | |
Alimentación longitudinal | Rango de alimentación longitudinal | mm/r | 42 tipos, 0.031- 1.7(0.0011"-0.0633") | |
Alimentación transversal | Gama de alimentaciones cruzadas | mm/r | 42 tipos, 0.014-0.784(0.00033"-0.01837") | |
Tipos de rosca métrica | Tipos de roscas métricas | tipos | 41 | |
Rango de rosca métrica | Gama de roscas métricas | mm | 0.1-14 | |
Número de hilos británicos | Tipos de roscas en pulgadas | tipos | 60 | |
Rango de roscas en pulgadas | Gama de roscas en pulgadas | TPI | 2-112 | |
Número de roscas de paso diametral | Tipos de roscas diametrales | tipos | 50 | |
Rango de diámetro de rosca | Rango de roscas diametrales | DP | 4-112 | |
Número de hilo del módulo | Tipos de hilos de módulo | tipos | 34 | |
Rango de hilos del módulo | Rango de subprocesos del módulo | Diputado | 0,1-7 | |

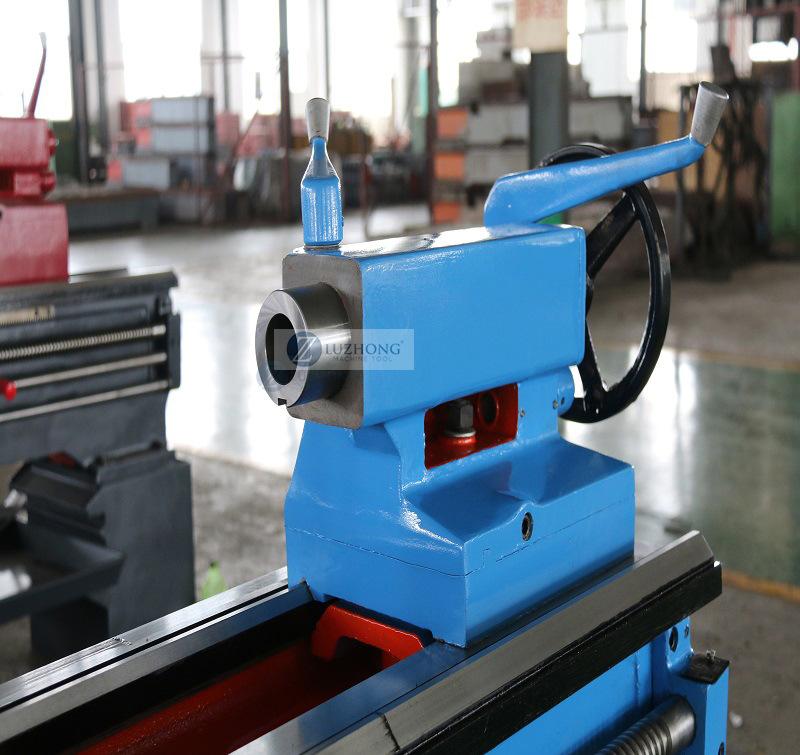

Diámetro del manguito del contrapunto | Diámetro del eje del contrapunto | mm | 60(2-5/16'') | |
Recorrido del manguito del contrapunto | Recorrido del eje del contrapunto | mm | 130(5'') | |
Orificio cónico del manguito del contrapunto | Cono del eje del contrapunto | - | MT4 | |
potencia del motor principal | Potencia del motor principal | kilovatio | 5.5(7.5HP) | |
Potencia del motor de refrigeración | Potencia del motor de refrigerante | kilovatio | 0.1(1/8HP) | |
Peso de la máquina | Peso de la máquina | Peso para 1000 | kilogramo | 1844 |
Peso para 1500 | kilogramo | 2049 | ||
Peso para el año 2000 | kilogramo | 2229 | ||
Dimensiones(largo×ancho×alto) | dimensión general | Dimensión para 1000 | mm | 2250*1120*1620 |
Dimensión para 1500 | mm | 2800*1120*1620 | ||
Dimensión para el año 2000 | mm | 3300*1120*1620 | ||
