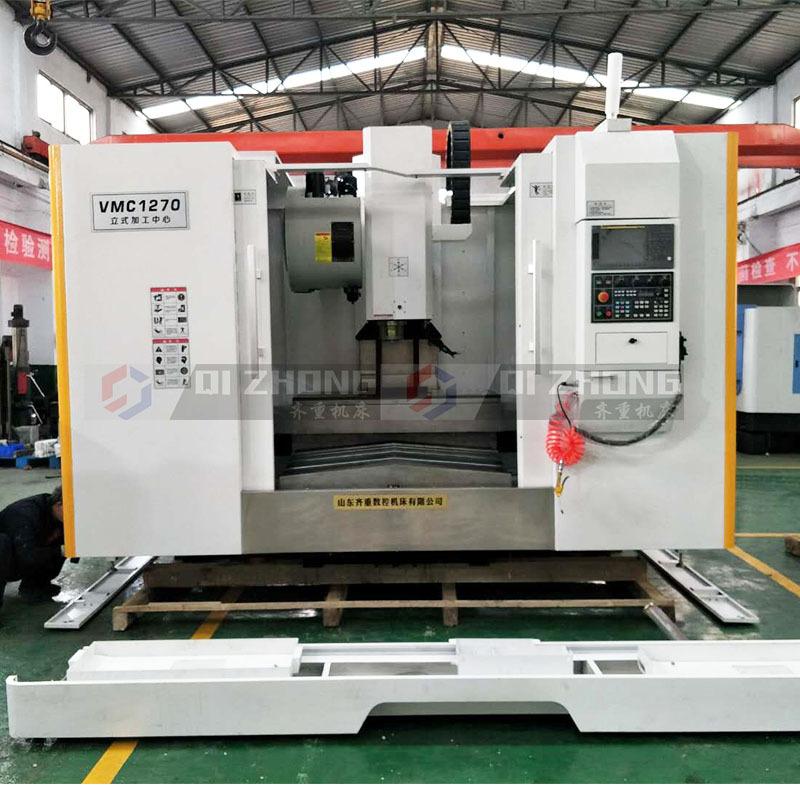

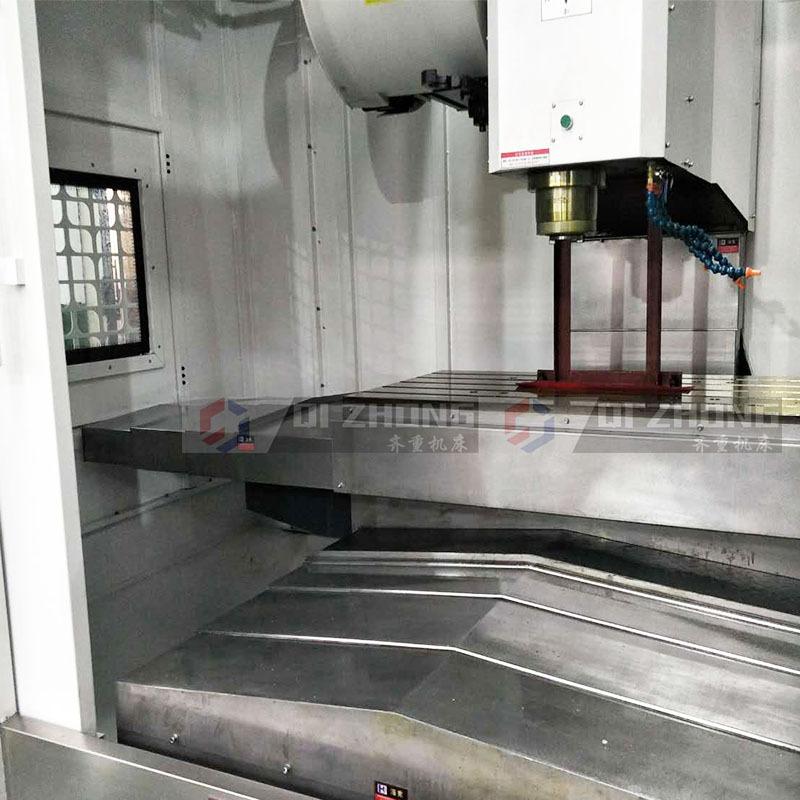

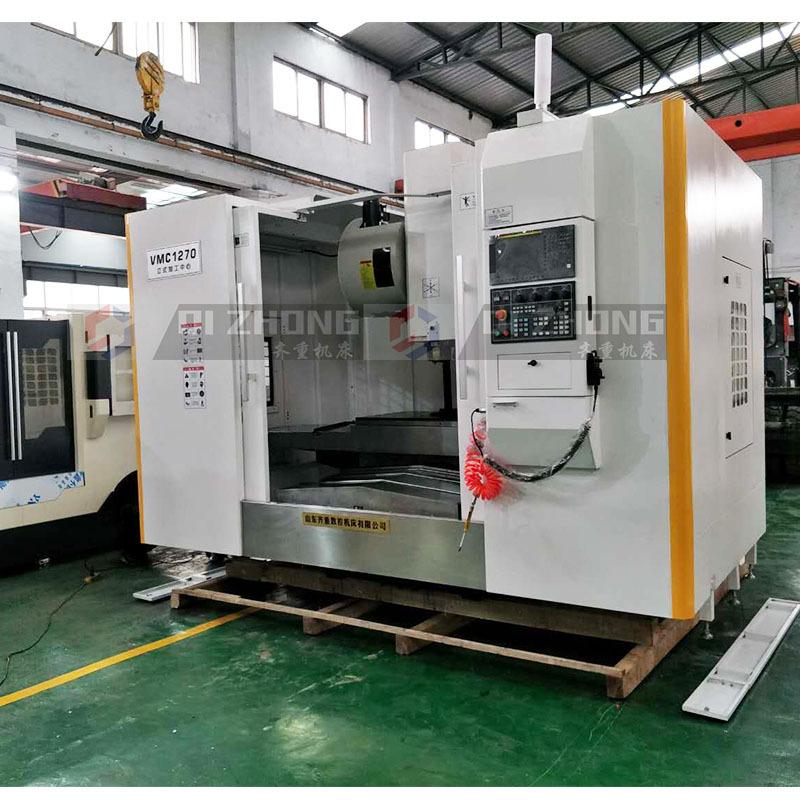

El cuerpo de la bancada, el banco de trabajo, la corredera, la columna, la caja del husillo y otras piezas grandes del centro de procesamiento CNC VMC1270 se fabrican con arena de resina de Yunnan Taijiao. Tras dos procesos de fundición, la tensión es buena y la máquina herramienta ofrece una alta resistencia durante mucho tiempo. Estabilidad que suprime eficazmente la deformación y la vibración de la máquina herramienta.
Parámetros técnicos | presupuesto | unidad | VMC1270 |
tamaño del escritorio de trabajo | Tamaño de la mesa | mm | 1400x710 |
Carga máxima del banco de trabajo | Carga máxima de la tabla | kilogramo | 1000 |
Itinerario de coordenadas del eje XYZ | Recorrido del eje X/Y/Z | mm | 1200x700x650 |
Distancia desde la línea central del husillo hasta el riel guía frontal de la columna | Distancia entre husillos superficie central y de la columna | mm | 785 |
Distancia desde el extremo del husillo hasta el plano de la mesa de trabajo | Distancia entre los extremos del husillo cara y superficie de la mesa de trabajo | mm | 150-800 |
Velocidad máxima de alimentación de XYZ | Velocidad máxima de alimentación X/Y/Z | mm/min | 10000 |
Velocidad máxima de movimiento rápido XYZ | Desplazamiento rápido máximo X/Y/Z | m/min | 15/15/15 |
Velocidad máxima del husillo | Velocidad máxima del husillo | r/min | 8000 |
Orificio cónico del husillo | Cono del husillo |
| BT50 |
Motor de husillo | Motor de husillo | kilovatio | 15/11 |
Servomotor del eje XYZ | Servomotor del eje X/Y/Z | kilovatio | 4/4/4 |
Método de conexión del motor XYZ | Conexión del motor X/Y/Z |
| directo |
| Forma de riel guía X/Y/Z |
| riel duro |
Banco de trabajo con ranura en T | Ranura en T (número-ancho-paso) |
| 5-18-152.5 |
Repetibilidad | Precisión de posicionamiento repetida | mm | ±0,004 |
Tipo de herramienta | Tipo de herramientas |
| brazo |
Capacidad del almacén de herramientas | Capacidad del almacén de herramientas |
| brazo:24 |
Peso máximo de la herramienta | Peso máximo de la herramienta | kilogramo | 15 |
Longitud máxima de la herramienta | Longitud máxima de la herramienta | mm | 350 |
Capacidad eléctrica total | Capacidad eléctrica | KVA | 22 |
Tamaño de la máquina (largo*ancho*alto) | Dimensión de la máquina | mm | 3600*3000*2700 |
Peso de la máquina | Peso de la máquina | kilogramo | 10000 |
Configuración estándar del centro de mecanizado CNC VMC1270:
Sistema operativo doméstico del Beijing Kane Emperor (alta velocidad, alta calidad, enlace de cuatro ejes)
1. Husillo probado de Taiwán Jianchun/Taiwán (transmisión tipo correa)
2. Destornillador Taiwan Law Court/Taiwan Hiwin (Grado C3)
3. Hardrobe: Y a 4 rieles, superficie deslizante de plástico (dureza superior a 55°)
4. Vía de línea: Riel guía de línea recta rodante plateado de Taiwán (recortado)
5. Rodamientos FAG alemanes/NSK japoneses (grado P4)
6. Taiwán Saint -Jie Dou Dou Dan (Capacidad 20T)
7. El interruptor de calor y frío de la caja eléctrica.
8. Sistema de lubricación automática
9. Bomba de agua de refrigeración
10. Pistola de aire portátil/pistola de agua portátil
11.xyz cubierta de tres ejes
12. Trabajo de refrigeración de dos aguas y una de gas.
13. Lámpara de advertencia de tres colores
14. Tornillos y almohadillas de base
15. Manual de mantenimiento de la máquina operadora
16. Interfaz RS232, tarjeta CF y USB
17. Protección cerrada de los Cachorros
Se puede diseñar y desarrollar según las necesidades del cliente, y la configuración del producto varía. Este precio corresponde a la configuración estándar.
Consulte antes de realizar la consulta si es necesario instalar rieles rígidos o lineales. Los requisitos del sistema.
Ya sea que los requisitos de la cuchilla requieran el eje principal directamente, el centro del eje principal, el abrasador, el aceite del husillo y la máquina de frío, etc.
El centro de procesamiento vertical 1270 está configurado principalmente
Configuración de referencia | ||||
número de serie | Configuración |
| fábrica | Origen |
1 | Rodamiento específico de tornillo de tres ejes |
| MARICÓN | Alemania |
2 | Tornillo de rodillos de tres ejes |
| Plata | Taiwán |
3 | Carril de línea rodante de tres ejes |
| Shangyin/Íntimo | Taiwán |
4 | Huso |
| Mañana/Dan Yan/Jianchun | Taiwán |
5 | Cilindro de cuchillo |
| AirTac/Danquan | Taiwán |
6 | Cubierta telescópica de tres ejes |
| Haidong | Doméstico |
7 | Sistema de lubricación automática por volumen |
| Valle del río | empresa conjunta |
8 | Tuerca de bloqueo de tres ejes |
| Yingxi | Taiwán |
9 | Enganche |
| Miki | Japón |
10 | Asiento con perno de pie de tierra + perno de pie de tierra + tuerca | n / A | n / A | Doméstico |
Configuración de la máquina | ||||
1 | Sistema operativo | Huazhong 808/Nueva Generación | China central/Nueva generación | Taiwán |
2 | chapa de metal | n / A | Laou | Doméstico |
3 | bomba de enfriamiento | CBK4-30/3 | Luo Kai/ | Taiwán |
4 | Sistema neumático | n / A | AirTAC | Taiwán |
5 | intercambiador de calor | C&H-3AR | Soporte de equipo |
|
Opcional | ||||
1 | Sistema operativo | 21MA | nueva generación | Taiwán |
2 | Sistema operativo | K2000MC1i | Kanedi | Doméstico |
3 | Sistema operativo | K1000M-Ci | Kanedi | Doméstico |
4 | Sistema operativo | 0i MATE-MD | FANUC | Japón |
5 | Sistema operativo | 0i-MD | FANUC | Japón |
6 | Husillo de bolas de tres ejes (grado C3) | R40-16K5-FDC | Shangyin/Íntimo | Taiwán |
7 | Carril de línea rodante de tres ejes | X/Y: RGW35HA Z：RGH35HA | Shangyin/Íntimo | Taiwán |
8 | Almacén de herramientas | Tipo de disco BT40-24T | Shengyu/Okada/Shengjie | Taiwán |
9 | Almacén de herramientas | Doujiao BT40-16T | Shengyu/Okada/Shengjie | Taiwán |
10 | Huso | Transmisión directa BT40-120-12000 rpm | Mañana/Dan Yan/Jianchun | Taiwán |
11 | Desmenuzadora en espiral | n / A | Corona | Doméstico |
12 | Enfriador de aceite | KO-4 | Alta resistencia | Taiwán
|
