Funciones y características del producto:

1. La disposición general de la máquina herramienta

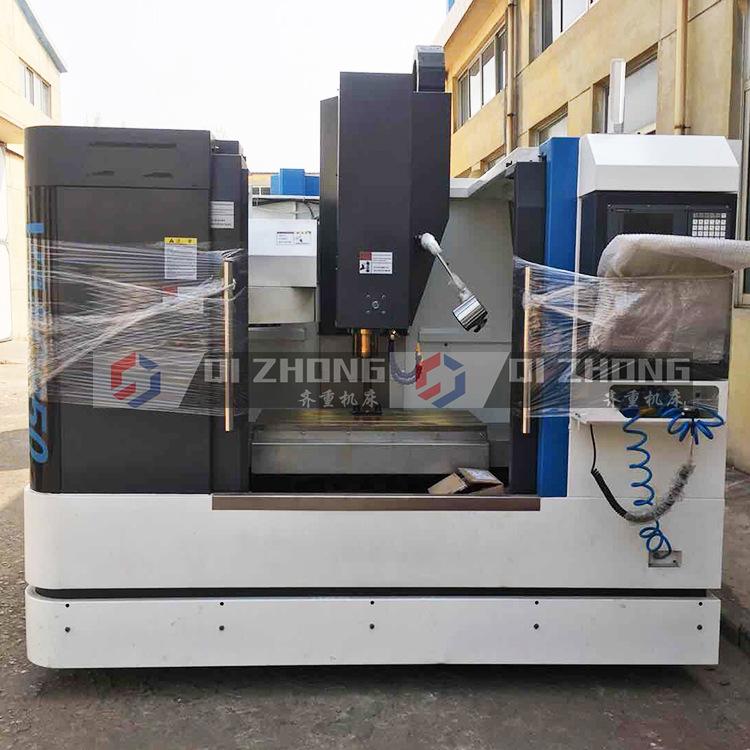

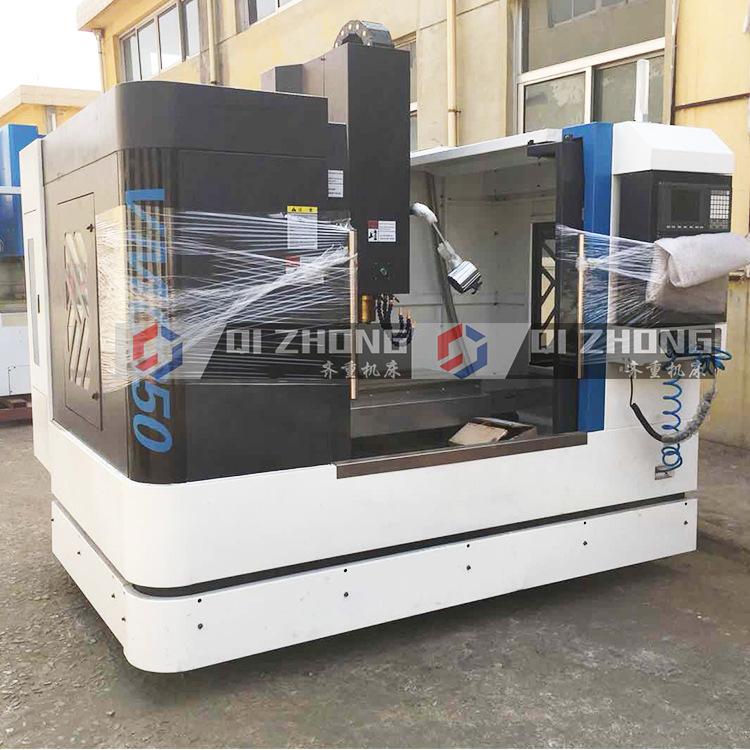

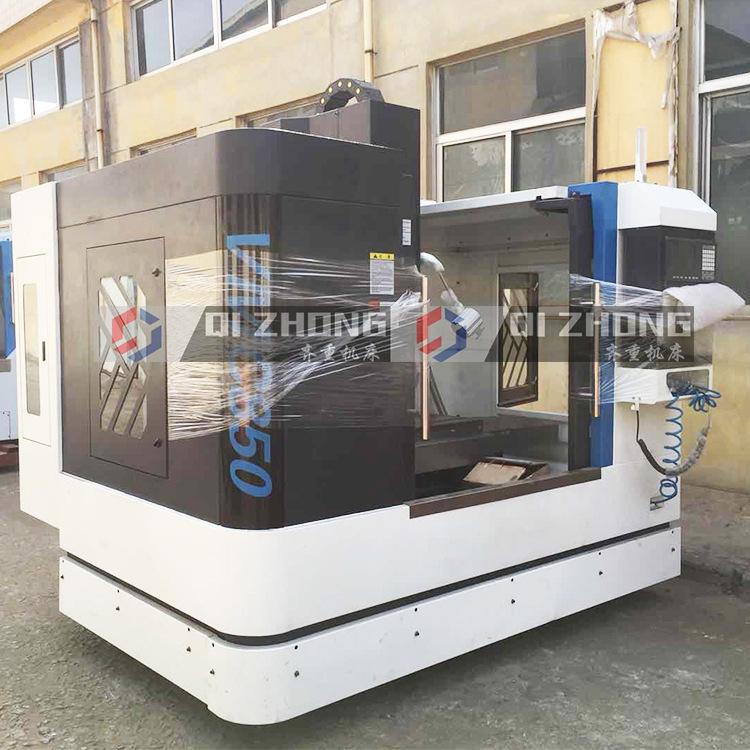

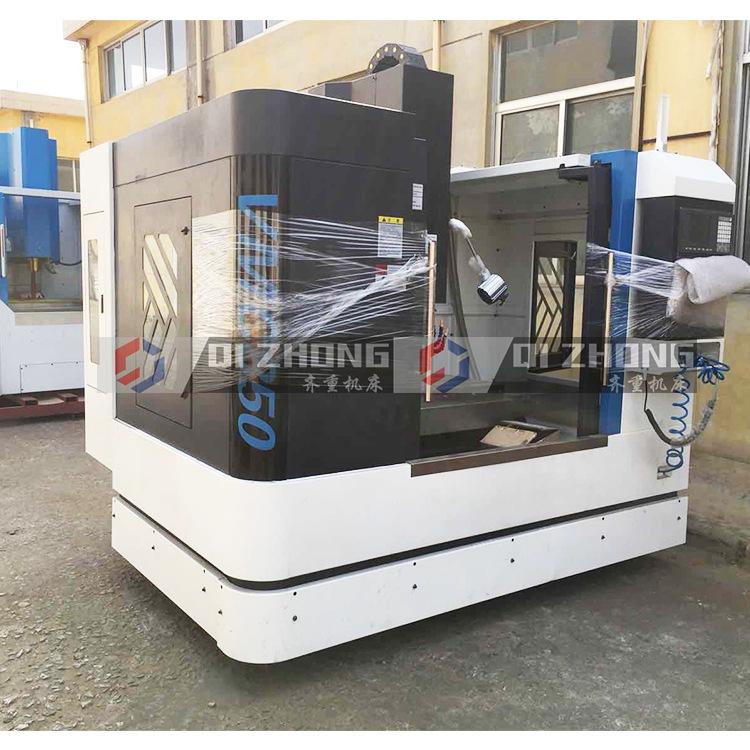

El centro de procesamiento vertical de la serie VMC adopta un diseño de estructura vertical, con la columna fijada a la bancada. La caja del eje principal se mueve (Z) a lo largo de la columna, la corredera (dirección Y) a lo largo de la bancada y la mesa de trabajo se mueve horizontalmente (dirección X) a lo largo del asiento de la corredera.

La bancada, la mesa de trabajo, la corredera, la columna, la caja del husillo y otras piezas grandes están fabricadas con fundición en arena de resina. Tras dos tratamientos de envejecimiento para eliminar tensiones, presentan una buena estabilidad y alta resistencia, lo que garantiza la precisión de la máquina herramienta durante un uso prolongado y su rendimiento. Estas piezas grandes se optimizan y diseñan con Soldworks y Ansys para mejorar la rigidez y la estabilidad de las piezas y de toda la máquina, y suprimir eficazmente la deformación y la vibración de la máquina herramienta causadas por la fuerza de corte.

2. Arrastre el sistema

Los ejes X, Y y Z utilizan el riel guía para ensanchar el riel deslizante rectangular y someterlo a temple de media frecuencia y rectificado de precisión. La superficie de la guía deslizante está impregnada de PTFE compuesto y se raspa con precisión. En combinación con la lubricación concentrada automática obligatoria, se reduce la resistencia a la fricción durante el avance, se reduce el arrastre a baja velocidad y se mejora la vida útil de la máquina herramienta.

La transmisión de los husillos de rodillos de los tres ejes X, Y y Z utiliza husillos de rodillos preapretados de doble tuerca de nivel C3, suministrados por PMI, fabricante profesional de soporte en Taiwán. El rodamiento de los husillos de rodillos es un rodamiento especial del husillo de ángulo de contacto P4 de 60° importado.

El motor del eje Z funciona como compuerta automática. En caso de corte de energía, sujeta automáticamente la compuerta para sujetar firmemente el eje del motor, impidiendo que gire, lo que contribuye a la seguridad.

3. Subdividir

Utilizando unidades de husillo de alta velocidad, precisión y rigidez de marcas reconocidas en Taiwán, cada pieza y componente importante ha sido reforzado. Se utiliza el rodamiento específico para eje principal de nivel P4, de renombre mundial, y la lubricación KlubR NBU15. Tras ensamblar todo el conjunto de ejes principales a temperatura constante, se han ajustado y equilibrado por computadora.

El husillo puede regular la velocidad de forma continua dentro de su rango de velocidad. Está controlado por un codificador integrado en el motor, que permite la orientación del husillo y el roscado rígido.

El husillo adopta una estructura de soplado de aire central. Tras liberar la herramienta, el cono interior se limpia rápidamente con el gas central de alta presión para garantizar la precisión de la sujeción de la herramienta.

4. Almacén de herramientas

Incorpora una biblioteca de cuchillas automáticas de alta velocidad de 16 o 24 cuchillas. La cuchilla es precisa, rápida y eficiente, y tras un millón de pruebas, cumple con los requisitos de confiabilidad. El centro de procesamiento CNC 850 puede configurarse con una cuchara o discos de inmersión, y la biblioteca de cuchillas cuenta con una estructura de amortiguación que reduce el impacto durante el uso.

5. Sistema de refrigeración de corte

Equipado con bombas de enfriamiento de gran caudal y tanques de agua de gran capacidad para garantizar completamente el enfriamiento circulante, potencia de la bomba de enfriamiento: 450 W, flujo de la bomba de enfriamiento 2,5 m3/h

Los extremos de la caja del husillo están equipados con una boquilla de refrigeración, que puede ser refrigerada por agua o por agua fría, y conmutable a voluntad. El proceso de refrigeración se puede controlar mediante el código M o el panel de control.

Configure una pistola de aire de limpieza para limpiar la máquina herramienta.

6. Sistema neumático del centro de mecanizado CNC 850

La conexión neumática de tres conectores puede filtrar las impurezas y la humedad en la fuente de gas y evitar que el gas impuro dañe y corroa los componentes de la máquina herramienta.

7. Protección de máquinas herramienta

La máquina herramienta cuenta con una cámara de protección que cumple con las normas de seguridad, lo que evita las salpicaduras de refrigerante, garantiza un funcionamiento seguro y una apariencia atractiva. Cada riel guía de la máquina herramienta cuenta con una cubierta protectora para evitar la entrada de virutas y refrigerante, y para proteger el riel guía y el husillo de bolas del desgaste y la corrosión.

Sistema de lubricación del centro de mecanizado CNC 8.850

Los rieles guía, los tornillos de rodillos y los rodamientos de soporte se lubrican automáticamente de forma centralizada. Cada nodo está equipado con un distribuidor de aceite cuantitativo. La cantidad de aceite se inyecta regularmente en las piezas lubricantes para garantizar una lubricación uniforme de cada superficie deslizante, reducir eficazmente la resistencia a la fricción, mejorar la precisión del ejercicio y prolongar la vida útil de los tornillos de rodillos y los rieles.

Sistema de deducción del centro de mecanizado CNC 9.850

La estructura de protección dividida del eje Y permite que las virutas de hierro generadas durante el mecanizado caigan directamente sobre la bancada. La amplia estructura inclinada del interior de la bancada permite que las virutas de hierro se deslicen suavemente hacia el cajón de virutas del tanque de agua. El cajón, lleno de virutas de hierro, se extrae periódicamente para su limpieza manual. Es un proceso sencillo, práctico y económico.

10. Condiciones de trabajo de las máquinas herramienta

(1) Fuente de alimentación: 380 V ± 10 % 50 Hz ± 1 % CA trifásica

(2) Temperatura de funcionamiento: 5℃-40℃

(3) Temperatura ambiente: 15℃-25℃

(4) Humedad relativa: 40-75%

(5) Presión de la fuente de gas: 0,5-0,7 Mpa

(6) Flujo de fuente de Qi: 350 L/min

11. Introducción al funcionamiento del sistema CNC

El sistema CNC KND es altamente confiable y rentable. Cuenta con una estructura totalmente digital y una sólida capacidad de procesamiento. Puede controlar hasta 4 ejes de coordenadas y 2 husillos simultáneamente.

◆ Configuración del hardware

Eje de control: X, Y, Z tres ejes de coordenadas y un eje principal

Número de ejes de enlace: Enlace de tres ejes X, Y, Z

Pantalla: Pantalla LCD a color de 8,4 pulgadas (con una interfaz de tarjeta de memoria), puede cambiar a varios idiomas

Panel de operación: teclado CNC con todas las funciones

PMC: Interior PMC SB7, 24000 escalones

Capacidad de memoria de usuario CNC: 512 kb, 400 programas, para almacenar programas y datos de usuario

◆ Función CNC

Aumento mínimo de entrada: 0,001 mm, 0,001 grados, 0,0001 pulgadas

Función de compensación: compensación de espacio inverso, compensación de error de distancia de caracol de almacenamiento, compensación de longitud de herramienta y compensación de radio de herramienta

Función de alimentación: alimentación rápida, alimentación por minuto, alimentación por tiempo inverso, velocidad de alimentación, aceleración y desaceleración automáticas, control de avance AI, control de contorno AI

Función Subdivy: Salida serial Subdivy, función de velocidad del husillo, reparación de ampliación del husillo, orientación del husillo

Configuración del sistema de coordenadas

Escalado, rotación del sistema de coordenadas, reflejo programable

Ataque rígido

◆ Centro de mecanizado CNC 850 Programación CNC

Lenguaje de programación: código de cinta de papel (EIA RS244 / ISO840)

Programación pública/en inglés

Programación absoluta/incremental y programación absolutamente mixta en el mismo segmento de programa

Programación de instrucciones de coordenadas polares

Almacenamiento externo

10 capas de llamada de subrutina anidada

Ciclo de procesamiento fijo de perforación

Programa macro de usuario B

Seleccionar la omisión del segmento del programa

Ampliación/desaceleración automática de esquinas

Transición de chaflán/esquina redondeada

Selección de avión

Sistema de coordenadas de la pieza de trabajo (G52-G59)

◆ Tipo de interpolación

Posicionamiento, posicionamiento unidireccional, parada precisa, enlace de cuatro coordenadas, cualquier interpolación de arco de dos coordenadas, pausa de alimentación, interpolación en espiral (interpolación de arco + interpolación de línea recta de dos ejes como máximo), corte de rosca, corte sincrónico y control de línea de método.

◆ Método de operación

Operación automática, operación DNC, operación MDA, alimentación JOG, punto de referencia de retorno manual, interrupción y recuperación del volante, operación aérea, método de segmentación unidireccional, alimentación del volante.

◆ Función de edición

Recuperación de sección de programa, recuperación de número de programa, edición en segundo plano, protección de programa.

◆ Función de visualización

Visualización de la posición actual, visualización de la velocidad de corte real, visualización del programa, visualización del reloj, visualización del tiempo de funcionamiento y recuento de piezas, visualización de información de alarma, visualización de la función de autodiagnóstico, visualización del estado de la señal NC y PLC.

◆ Función de protección de seguridad

Almacenamiento de la monitorización de límites de recorrido, parada de emergencia, monitorización de parada, monitorización de velocidad, monitorización de posición y monitorización de contornos. La función de seguridad también monitoriza constantemente los circuitos de medición, la sobretemperatura, la tensión y la memoria.

◆ Transmisión de datos

Transmisión de entrada y salida a través de la interfaz lectora/perforadora.

La transmisión de entrada y salida de datos se logra a través de la interfaz serie RS232 o tarjeta PCMCIA.
