Información detallada de parámetros técnicos de preventa
1. Introducción del producto

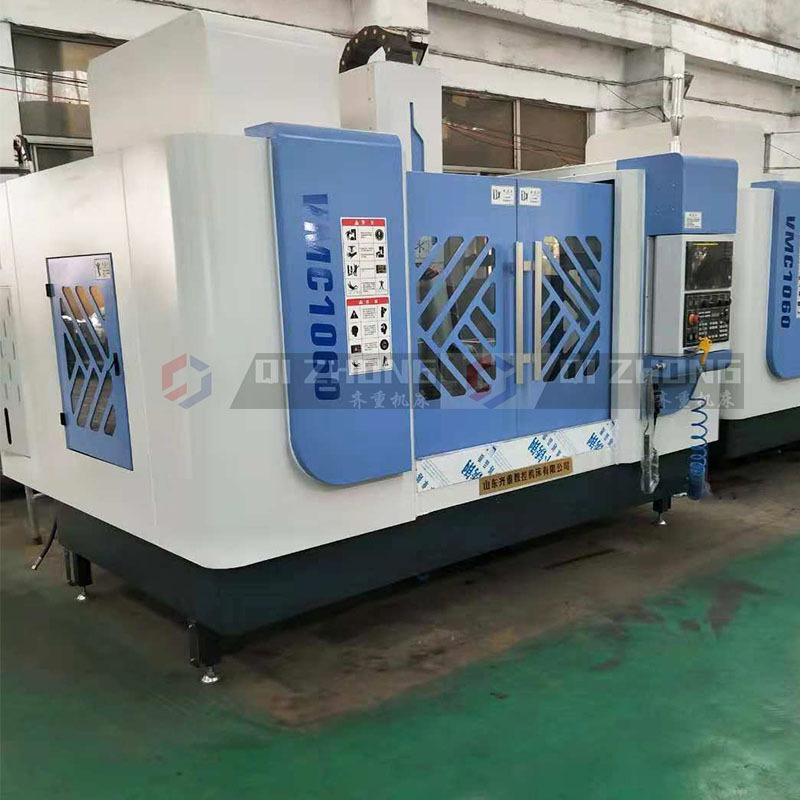

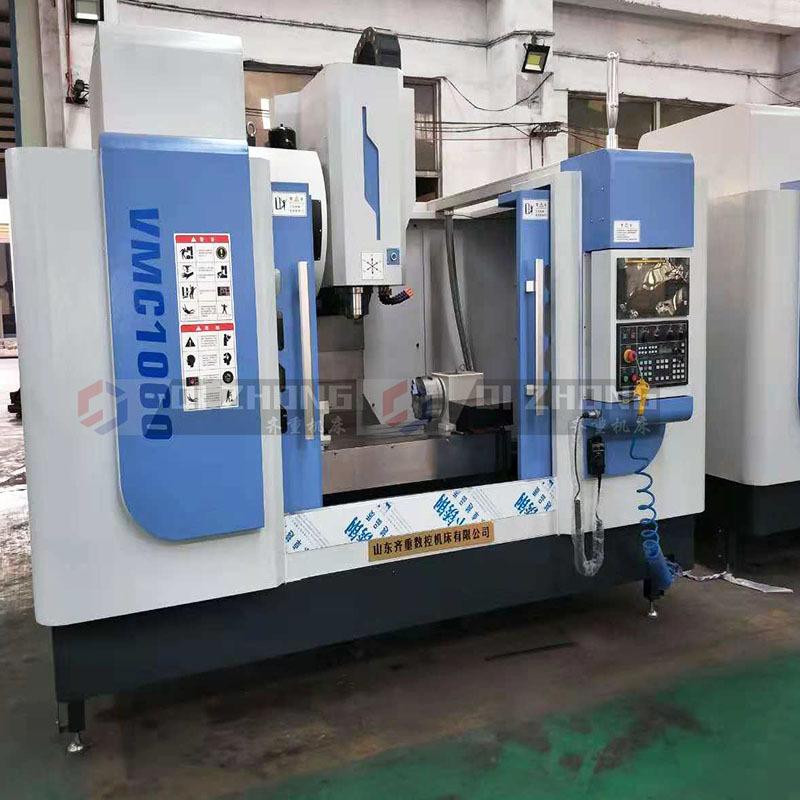

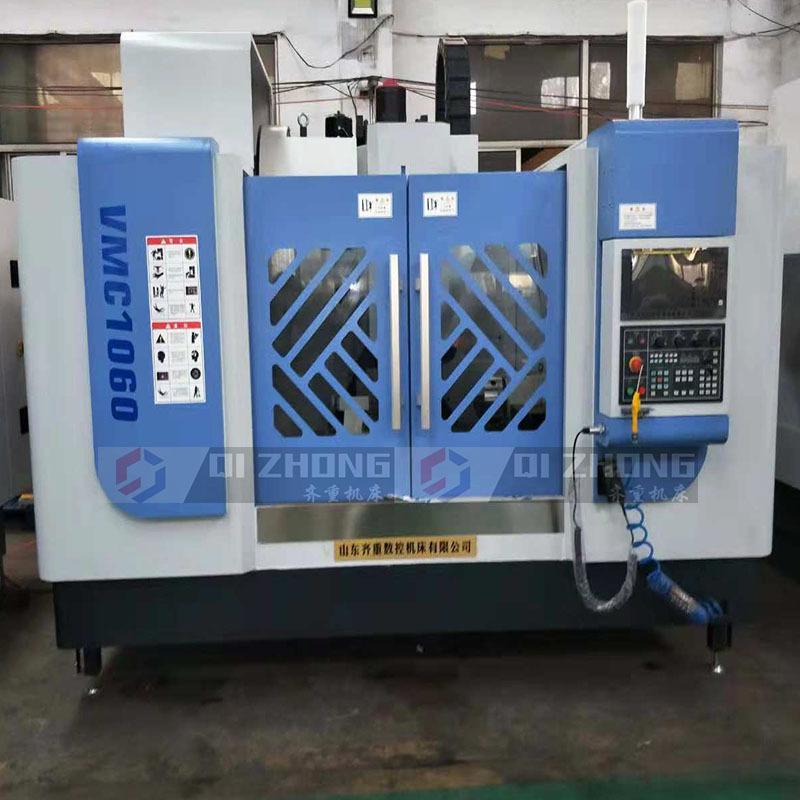

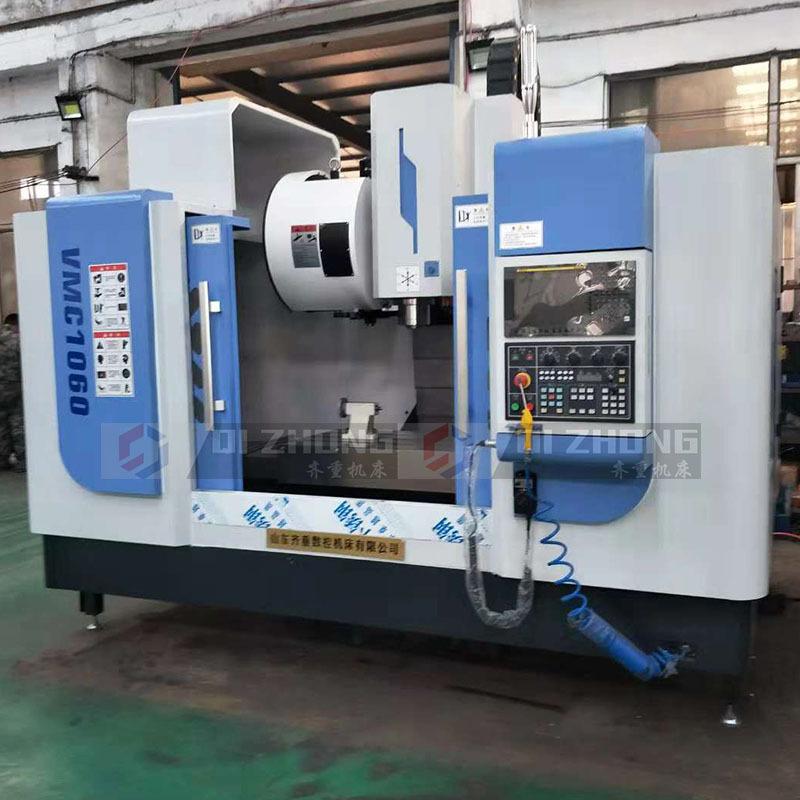

Modelo del producto: VMC-1060
Nombre del producto: centro de procesamiento vertical
Sistema estándar: KND 2000M
Descripción del Producto:
1. Recorrido de los ejes X, Y, Z: 1000x600x600mm
2. El eje principal gira mediante conexión por correa, con una velocidad máxima de 8000 rpm.
3. La configuración estándar del almacén de herramientas es un almacén de 24 herramientas para satisfacer las necesidades del cliente.
4. El grupo de cabeza es una estructura de caja pesada con refuerzo de nervaduras internas y alta rigidez.
5. La cuchilla del eje principal utiliza un mecanismo de presión de aceite. Al impactar la cuchilla, el husillo se somete a una tensión uniforme para prolongar la vida útil de los rodamientos.
6. La caja eléctrica cuenta con un diseño de aislamiento interno para separar la fuente de calor del controlador. Un intercambiador de calor en la parte frontal disipa el calor y evita la entrada de polvo externo en la caja eléctrica, mientras que un ventilador en la parte trasera disipa el calor de la placa calefactora.
7. Los tres ejes adoptan tornillos de bolas de alta precisión, combinados con precarga de tuerca de precisión y dispositivos de pretensión del extremo trasero para garantizar que el juego y la deformación térmica de la máquina se mantengan en un valor bajo durante mucho tiempo.
8. Los ejes X e Y utilizan guías lineales de bolas, de alta rigidez y bajo nivel de ruido. Permiten un desplazamiento rápido y una precisión de ciclo. La velocidad de movimiento rápido es de 24/24/20 m/min.
9. Todos los productos terminados han sido revisados y probados mediante posicionamiento láser para garantizar la precisión del posicionamiento y las características del servo, y se han realizado estrictas medidas de inspección antes del envío para garantizar que la precisión de la máquina se haya mantenido estable durante mucho tiempo.
Parámetros técnicos | presupuesto | unidad | VMC1060 |
tamaño del escritorio de trabajo | Tamaño de la mesa | mm | 1200x600 |
Viaje a la izquierda y a la derecha | Recorrido del eje X | mm | 1000 |
Recorrido delantero y trasero | Recorrido del eje Y | mm | 600 |
Viajes de subida y bajada | Recorrido del eje Z | mm | 600 |
Distancia desde el centro del husillo hasta el riel guía de la columna | Distancia entre husillos superficie central y de la columna | mm | 667 |
Distancia desde la cara final del husillo hasta la mesa de trabajo | Distancia entre la punta del husillo y superficie de la mesa | mm | 100-700 |
Banco de trabajo con ranura en T | Ranura en T |
| 3-18*100 |
Portaherramientas de husillo | Cono del husillo | mm | BT40 |
Velocidad del husillo | Velocidad máxima del husillo | r/min | 8000 |
Potencia del motor del husillo | Potencia del motor principal | kilovatio | 11 |
Servomotor del eje XYZ | Par del servomotor del eje X/Y/Z | Nuevo Méjico | 18/18/23 |
Método de conexión del motor XYZ | Conexión del motor X/Y/Z |
| directo |
Carril guía del eje XYZ | Forma de riel guía X/Y/Z |
| carril guía lineal de 3 ejes |
Carga máxima del banco de trabajo | Carga máxima de la mesa | kilogramo | 500 |
Capacidad del almacén de herramientas | Cambiador automático de herramientas |
| 16 tipos sin brazos (opcional: tipo de 24 brazos) |
Peso máximo de la herramienta | Peso máximo de la herramienta | kilogramo | 8 |
Longitud máxima de la herramienta | Longitud máxima de la herramienta | mm | 250/350 |
Diámetro máximo de la herramienta | Diámetro máximo de la herramienta | mm | 100 (adyacente)/150 (separado) |
Velocidad de movimiento rápido XYZ | Desplazamiento rápido del eje X/Y/Z | M/min | 24/24/20 |
velocidad de avance de corte | Velocidad de avance de corte | M/min | 10 |
Precisión de posicionamiento XYZ | Precisión de la posición | mm | ±0,005 |
Precisión de posicionamiento repetido XYZ | Precisión de posicionamiento repetida | mm | ±0,003 |
Dimensiones de la máquina | Dimensión de la máquina | mm | 3340x2800x2700 |
Peso de la máquina | Peso de la máquina | kilogramo | 7000 |
Configuración estándar:
1 | KND-1000 | 11 | Husillo de 8000 rpm |
2 | Cargador de cuchillos de 16 piezas | 12 | Sistema de lubricación de alimentación automática centralizada |
3 | Dispositivo de recolección independiente de aceite lubricante de tres ejes | 13 | Protección completa (excluyendo la superficie superior) |
4 | Lámpara de trabajo de iluminación para máquinas herramienta | 14 | Luz de advertencia de tres colores |
5 | Aire limpio del cono del husillo | 15 | Volante independiente |
6 | Limpieza de la pistola de aire comprimido | 16 | Interfaz RS232 |
7 | Sistema de fluido de chip | 17 | Ranura de almacenamiento de chips |
8 | Pantalla de 8,4” | 18 | Cono del husillo: BT40 7/24 |
9 | Servotransformador | 19 | Intercambiador de calor del armario eléctrico |
10 | Almohadillas de cimentación y pernos de ajuste | 20 | Documentos técnicos aleatorios |
Accesorios estándar:
número de serie | nombre | unidad | cantidad |
1 | Portaherramientas de mandril de resorte | piezas | 1 |
2 | anillo de retención | colocar | 1 |
3 | Remache | piezas | 1 |
4 | llave Allen | colocar | 1 |
5 | destornillador de punta plana | piezas | 1 |
6 | Destornillador de cruz | piezas | 1 |
7 | Instrucciones mecánicas | compartir | 1 |
8 | Certificado de cumplimiento | compartir | 1 |
9 | Lista de embalaje | compartir | 1 |
10 | Instrucciones eléctricas | compartir | 1 |
11 | Manual de funcionamiento de KND | compartir | 1 |
12 | Manual de parámetros KND | compartir | 1 |
7 | Manual de mantenimiento de KND | compartir | 1 |
Principales piezas adquiridas:
Nombre | Origen |
Grupo de husillos | Luo Yi, Deyis de Alemania, Zhenshang, Pusen, Universidad Nacional de Taiwán |
Cilindro de sobrealimentación de producción taiwanesa | Shangpin, Beishi, Hao Cheng, Heya, Zhenzheng |
Cojinetes de tornillo | NSK Japón |
Acoplamiento importado | (S+J) |
Cuchilla | Okada de Taiwán |
bomba de enfriamiento | Morsa de Taiwán |
Bomba de lubricación | Nichika, Béchir |
Husillo de bolas, guía lineal | Taiwán Intime, Taiwán Hiwin |
Protección de riel de acero inoxidable | El ascenso de Taiwán |
Interruptor de alimentación principal | Schneid |
contactor | Schneid |
Características principales:
Arena de resina de alta calidad El eje principal de Taiwán Tornillo de rodillo de Taiwán y caracol de bloqueo El cilindro sobrealimentado de Taiwán Rodamientos NSK de Japón Acoplamiento alemán R+W Sistema de lubricación automática Opción de transportador de virutas Arena de resina de alta calidad Huso de Taiwán Tornillo de bola y tuerca de bloqueo de Taiwán Cilindro de presión de Taiwán Rodamiento NSK de Japón Acoplamiento R+W de Alemania Sistema de lubricación automática Transportador de virutas opcional |
