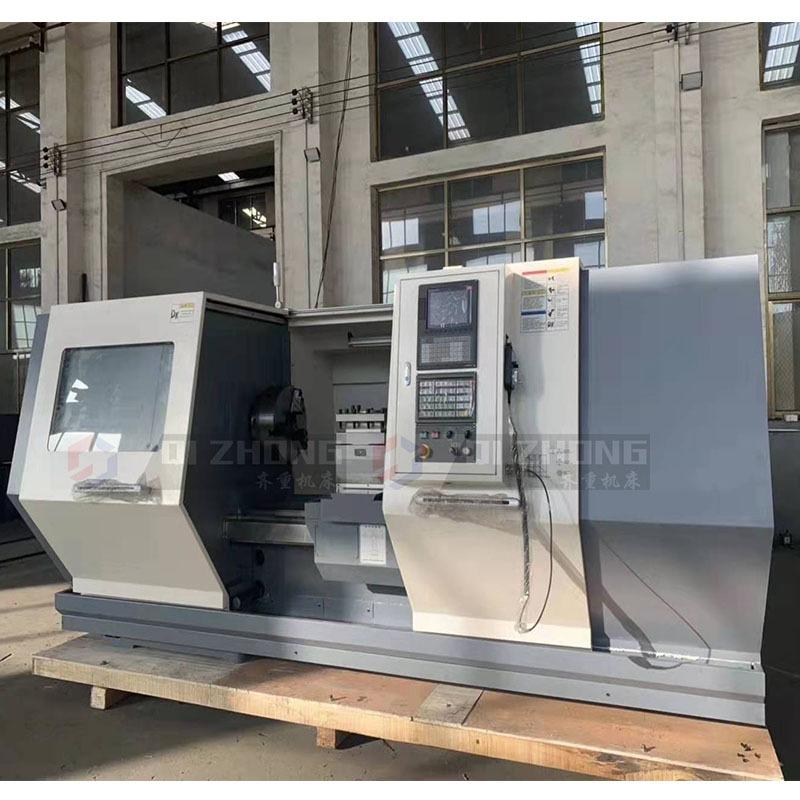

1. Esta máquina herramienta es una máquina herramienta CNC de alta velocidad, precisión y fiabilidad. Los componentes principales, como la base de la bancada, el bastidor, el cabezal, etc., están fabricados con materiales de alta resistencia para garantizar su estabilidad durante un uso prolongado.
2. La máquina adopta una estructura de bancada integral, con alta precisión de posicionamiento, eliminación suave de viruta y es adecuada para el mecanizado de alta velocidad y alta precisión.
3. Husillo de alta velocidad, alta precisión y alta rigidez, con motor de frecuencia variable. El husillo se ensambla en una cámara a temperatura constante y funciona a temperatura constante durante 72 horas continuas. Tras su instalación en la máquina, se prueba durante otras 72 horas continuas para garantizar la fiabilidad de su rendimiento de alta precisión.
4. Utilice un portaherramientas eléctrico vertical de 4 estaciones, que tiene una rápida velocidad de cambio de herramienta y alta precisión de posicionamiento.
5. Se utilizan husillos de bolas de precisión para la alimentación en las direcciones X y Z. El servomotor está conectado directamente al husillo mediante un acoplamiento elástico importado de alto par y baja inercia. El soporte del husillo adopta una estructura preestirada que elimina el juego de transmisión y precompensa la influencia de la deformación térmica en la precisión durante el funcionamiento prolongado de la máquina herramienta, garantizando así la precisión de posicionamiento y la precisión de repetición. Incorpora un avanzado dispositivo de lubricación automática centralizada, con lubricación intermitente automática con sincronización y cantidad, lo que garantiza un funcionamiento estable y fiable.
6. La protección de la máquina herramienta adopta un diseño de protección total, que es fácil de usar, hermoso y único, confiable en la impermeabilización y prevención de astillas, y fácil de mantener.
| proyecto | Especificaciones de la máquina herramienta y principales parámetros técnicos | Observación | ||
| sistema | Sistema CNC | Guangshu 980TDC | ||
| Con codificador de husillo y generador de pulsos accionado manualmente | ||||
| Trabajar alcance |
CK61100E/1500 | |||
| Diámetro máximo de rotación del lecho | Φ10500 mm | |||
| El diámetro máximo de conducción en la patineta. | Φ660 mm | |||
| Longitud máxima de la pieza de trabajo | 1000 mm/1500 mm | |||
| Huso | Cono frontal del orificio del husillo | Métrico φ140 1:20 | ||
| Diámetro del orificio pasante del husillo | Φ130 mm | |||
| Rango de ajuste de la velocidad del husillo | 10-85; 40-350; 110-850r/min (ajuste de tres velocidades) | |||
| Motor de husillo | 15 kW | |||
| Eje | Velocidad máxima de movimiento rápido en el eje X | 8 m/min | ||
| Velocidad máxima de desplazamiento rápido del eje Z | 10 m/min | |||
| precisión de posicionamiento | Eje X ≤ 0,025 mm, Z ≤ 0,030 mm | |||
| Repetibilidad | Eje X ≤ 0,012 mm, Z ≤ 0,015 mm | |||
| Giro de vuelta Porta cuchillos |
Tipo de portaherramientas | Portaherramientas rotativo eléctrico doméstico | ||
| Número de portaherramientas | Cuatro | |||
| Especificación del diámetro exterior del mango del cuchillo con cara frontal | 40 mm x 40 mm | |||
| enfriarse | Bomba de agua de refrigeración | 90W (bomba eléctrica trifásica) | ||
| Dispositivo de lubricación automática | Bomba de lubricación eléctrica DHB-(TM) Tipo 3 | |||
| transmisión parte |
Cojinetes de husillo | Doméstico | ||
| tornillo de bola | Doméstico | |||
| Cojinetes de tornillo | Doméstico | |||
| Riel duro | Doméstico | |||
| aleatorio material |
Lista de embalaje | una porción | ||
| Certificado de cumplimiento | Uno (tabla de detección de precisión) | |||
| Instrucciones mecánicas | una botella | |||
| Manual de aparatos eléctricos | Uno (diagrama esquemático eléctrico) | |||
| Instrucciones de funcionamiento | una botella | |||
| otro | Capacidad total de electricidad de la maquinaria | 15 kW | ||
| Peso neto (aproximado) de la máquina herramienta) | 4900 kilos | |||
| Dimensiones de la máquina herramienta | 4250*2100*2100 | |||
| Configuración estándar | secuencia Número |
nombre | cantidad | Configuración estándar |
| 1 | Sistema CNC | 1 juego | Guangshu 980TDC | |
| 2 | arrojar | 1 juego | Mandril manual de tres mordazas Ф500 | |
| 3 | contrapunto | 1 juego | Contrapunto manual | |
| 4 | Tornillo de bola en dirección X | 1 juego | Doméstico | |
| 5 | Husillo de bolas en dirección Z | 1 juego | Doméstico | |
| 6 | Portaherramientas eléctrico | 1 juego | Doméstico | |
| 7 | Cojinetes de tornillo en dirección X, Z | 1 juego/unidad cada uno | Doméstico | |
| 8 | Acoplamiento en dirección X, Z | 1 juego/unidad cada uno | Subcontratación nacional | |
| 9 | Cojinete de husillo | 1 juego/unidad | Nivel P5 doméstico | |
| 10 | fundición del fuselaje | 1 juego | Utilice fundición en arena de resina de alta calidad. | |
| 11 | Conjunto de husillo | 1 juego/unidad | Husillo ensamblado | |
| 12 | pintar | 1 juego/unidad | El color se puede configurar según los requisitos del cliente, y la configuración de color del color se configurará de acuerdo con nuestro estándar. | |
| 13 | lubricante | 1 juego/unidad | Bomba de aceite lubricante eléctrica doméstica Hurun, circuito de aceite lubricante instalado | |
| 14 | apéndice | 1 juego/unidad | aleatorio |
