El conmutador HDMI se utiliza para transmitir una o más señales HDMI a uno o más dispositivos de visualización. Por ejemplo, si dos dispositivos de entrada (DVD, reproductor HD, PS3, etc.) comparten una pantalla, el conmutador HDMI puede cambiar el contenido de dos dispositivos fuente de señal a la misma o a múltiples pantallas. Soporta múltiples resoluciones hasta 4K*2K. Puede utilizar un dispositivo de visualización receptor para seleccionar cualquier fuente de entrada de señal diferente, y los usuarios pueden cambiar la fuente de señal por control remoto o manualmente.

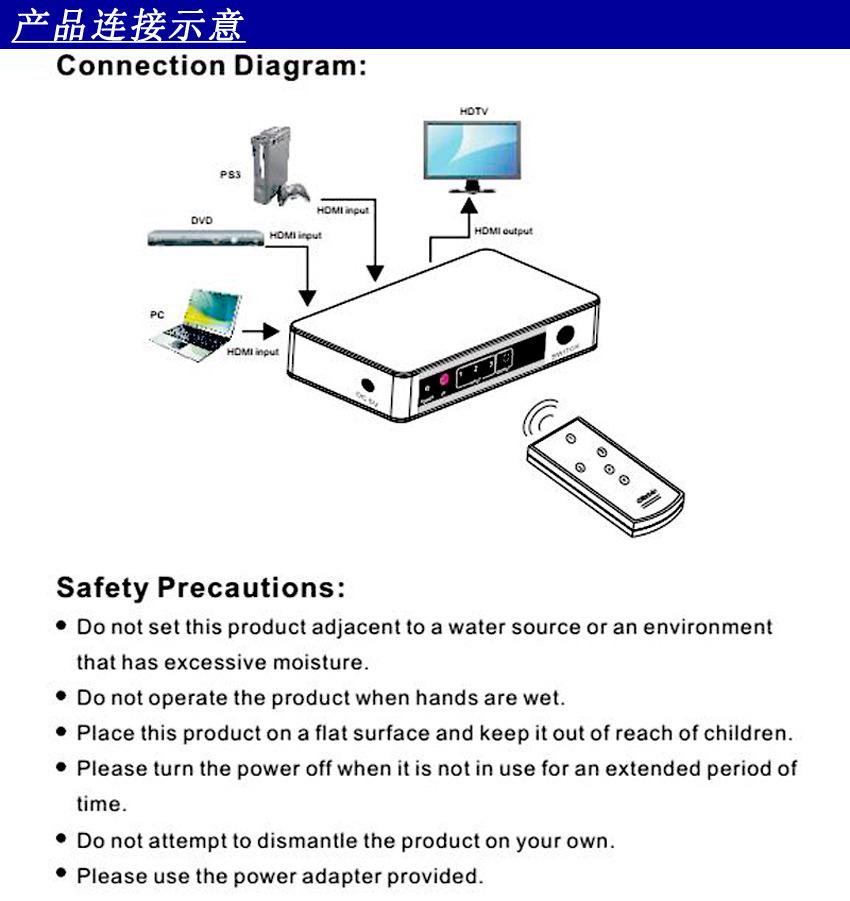

Conexión y funcionamiento:

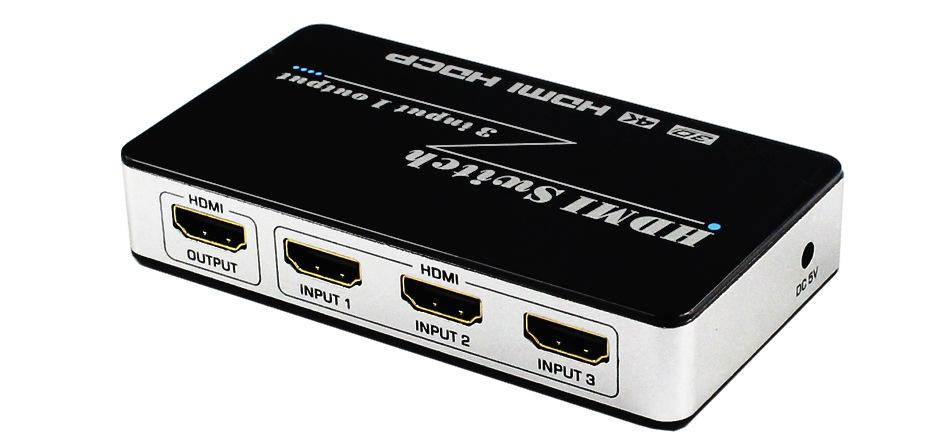

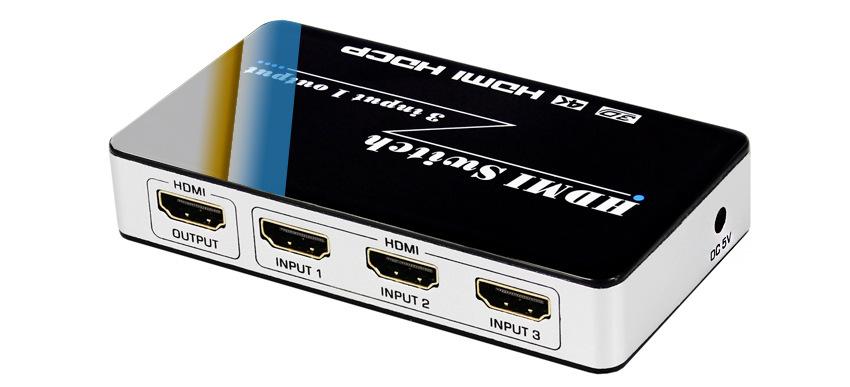

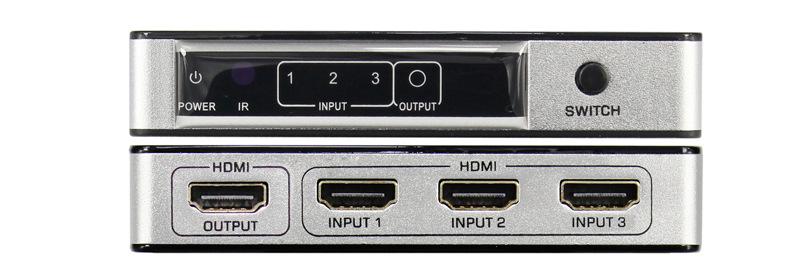

Conecte el puerto de entrada del conmutador a la fuente de señal HDMI mediante un cable HDMI.
Conecte el puerto de salida del conmutador al dispositivo de visualización HDMI mediante un cable HDMI.

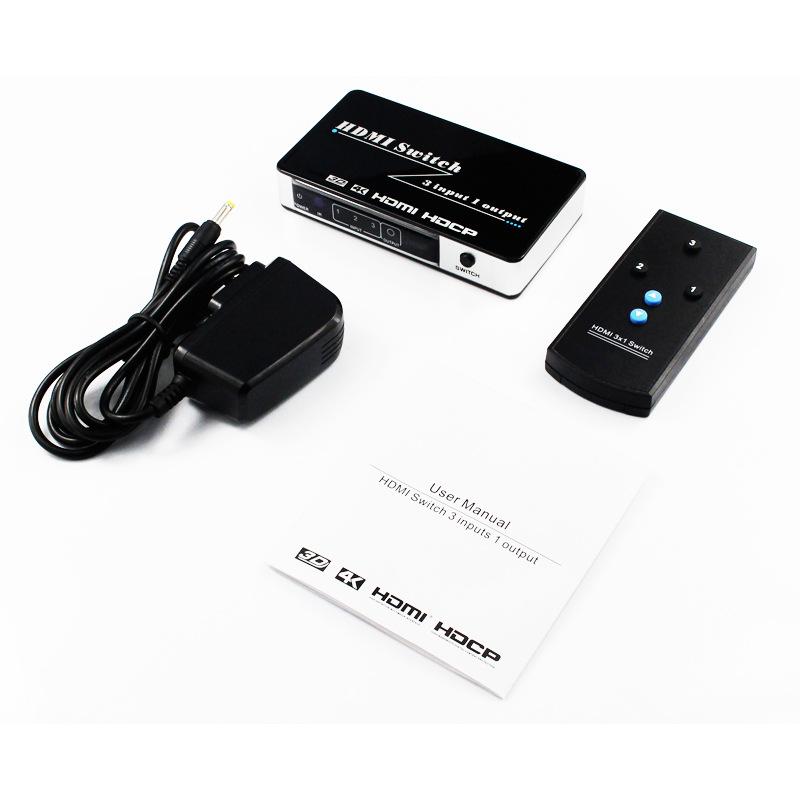

Conecte la fuente de alimentación de 5V a 3x1 HDMI.

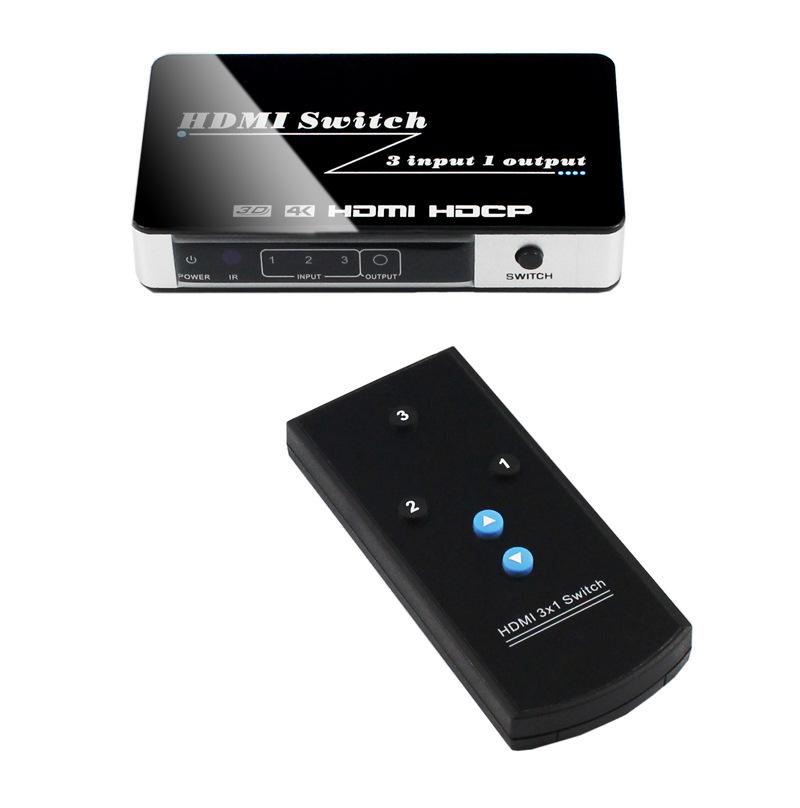

Use el control remoto infrarrojo para cambiar libremente entre tres fuentes de señal

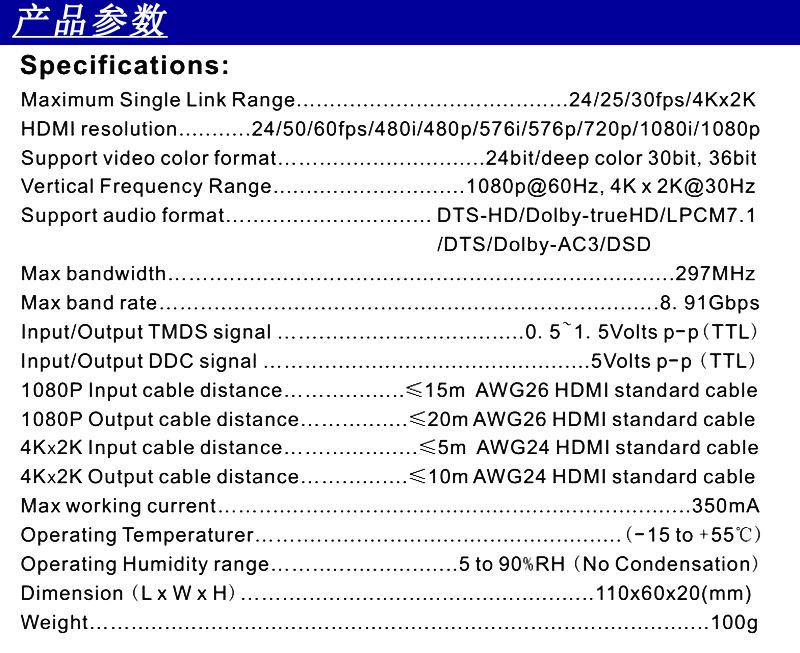

Especificaciones del producto:
Versión HDMI…………………… HDMI 1.4
Versión HDCP………………………………..HDCP1.4
Resolución HDMI…………....24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
Soporte de formato de color de audio………………..….24bit/color profundo 30bit,36bit
Formatos de audio compatibles…………….DTS-HD /Dolby-true HD/LPCM7.1/DTS/Dolby-AC3/DSD
Señal TMDS de entrada y salida………….………………0.5~1.5 Voltios pp
Señal DDC de entrada y salida…………………………5Voltios pp (TTL)
Longitud del cable de entrada..... ……………………….≤15m HDMI AWG26
Longitud del cable de salida……………………………………..≤25m Cable estándar AWG26 HDMI 1.3
Corriente máxima de operación…………………………………………..600mA
Especificaciones del adaptador de corriente………….Entrada CA (50/60HZ) 100V-240V, Salida CC 5V/0.8A
Rango de temperatura de funcionamiento……………………………………………… (-15 a +55℃)
Rango de humedad de trabajo………………………… hasta 90%HR
