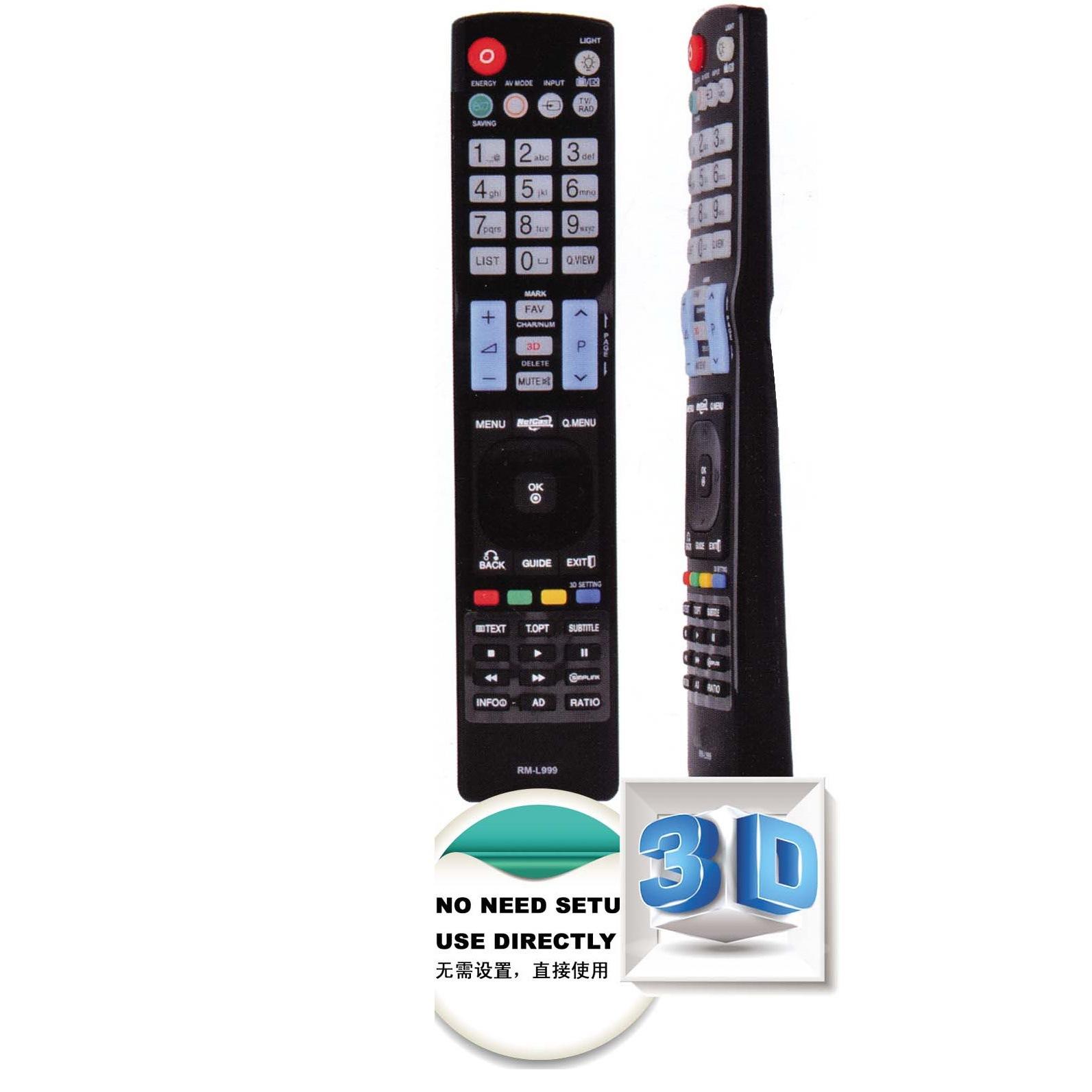

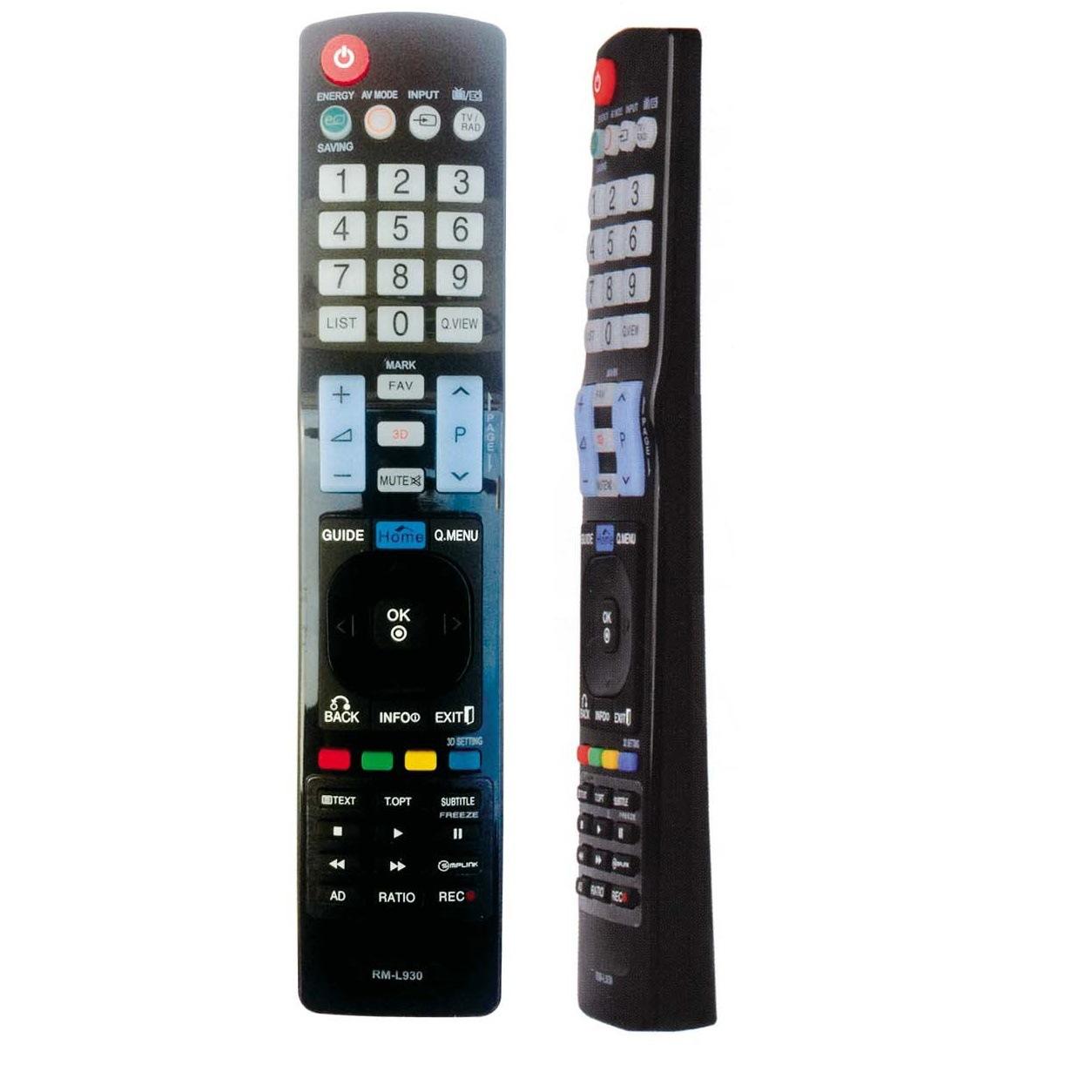

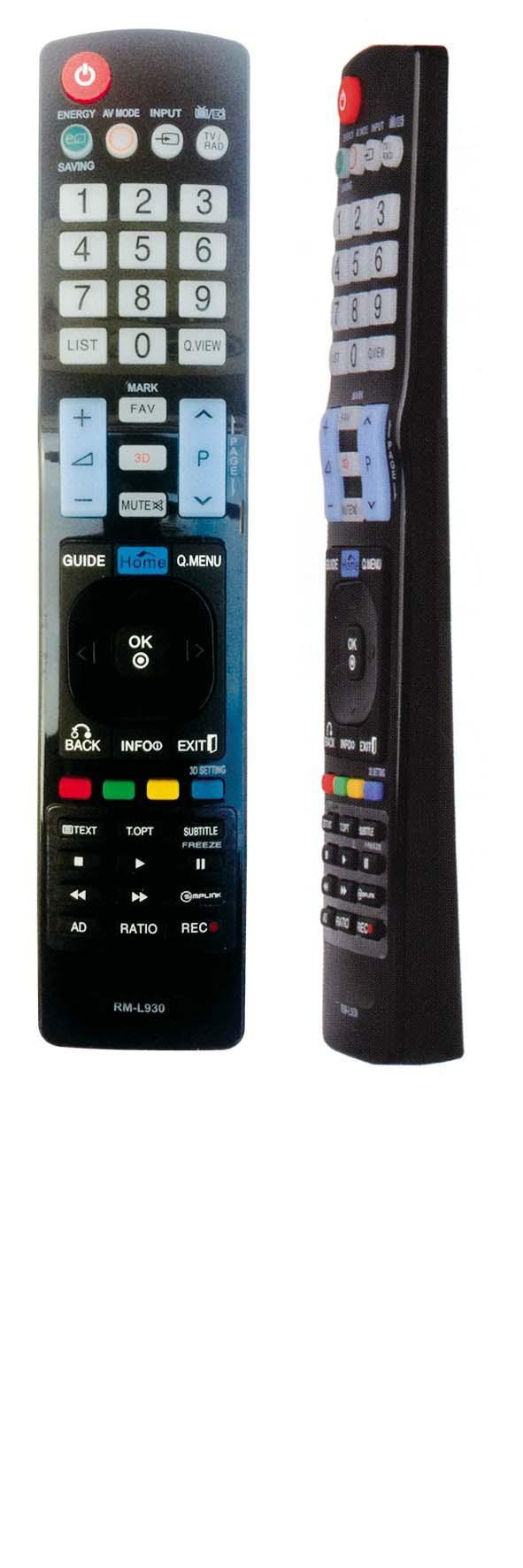

Control remoto universal de AKB73615303 S LG TV 3D SMART TV Smart TV Control digital IR Control remoto

Notas de rendimiento:

1Prueba de distancia efectiva y directividad:
Al realizar pruebas dentro de la distancia efectiva, utilice el receptor proporcionado y no permita ningún comportamiento operativo irregular.
1.1El ángulo de desviación esθ = 5°(arriba abajo izquierda derecha)La distancia de transmisión efectiva debe≥8,0 millones。
1.2El ángulo de deflexión horizontal esθ = 45°(izquierda, derecha)Distancia de transmisión efectiva≥6,0 millones。

1.3El ángulo de deflexión vertical esθ = 30°(arriba y abajo).


2, La irradiancia máxima de luz infrarroja del control remoto:
Con luz natural o iluminación fluorescente200 ± 50 lxBajo la condición de iluminación ambiental y el voltaje de suministro de energía utilizado por el control remoto es el voltaje de trabajo nominal, en el punto de transmisión del control remoto.

La distancia del eje horizontal y vertical desde el punto de recepción de luz del medidor de iluminancia máxima0,5 millones, presione cada botón del control remoto y la irradiancia máxima de la luz infrarroja emitida no debe ser inferior a40 uW/c㎡
2.1Directividad (tensión de funcionamiento)3,0 V）：
La irradiancia máxima de la luz roja emitida por el control remoto es20 uW/c㎡, el ángulo del cono con el punto de transmisión del control remoto como vértice no debe ser menor que30°。
2.2La directividad del control remoto en condiciones de subtensión (tensión de funcionamiento)2,25 V）：
La irradiancia máxima de luz infrarroja del control remoto es10 uW/c㎡, el ángulo del cono con el punto de transmisión del control remoto como vértice no es menor que30°。

3Pruebas ambientales:
3.1Prueba de almacenamiento a alta temperatura:
La temperatura del control remoto es55°Cmedio ambiente, dejar de lado2 horasDespués de eso, restaurar2 horas, debe cumplir con los requisitos y funcionar sin anomalías.
3.2Prueba de calor húmedo en estado estacionario:
La temperatura del control remoto es40°C, la humedad relativa es93%medio ambiente, dejar de lado96 horasMás tarde, después4 horasAl recuperarse, todo debería estar bien.
3.3Prueba de almacenamiento a baja temperatura:
La temperatura del control remoto es-25°Cmedio ambiente, dejar de lado2 horasDespués de eso, restaurar2 horasTodo debería estar bien.
3.4Prueba de cambio de temperatura
El control remoto debe poder soportar la prueba de cambio de ciclo de temperatura que se muestra en la siguiente figura.6Después de una prueba de ciclo, todo debería estar normal.


4prueba de caída libre
El control remoto no viene con embalaje cuando las pilas están instaladas.80 cmUna caída libre desde una altura no inferior a3 cmSobre suelo de madera gruesa.

Durante la prueba, presione la superficie de prueba especificada como se muestra en la figura.3-2-4-5-6-1Caer en secuencia y repetir el ciclo tres veces.

Después de la prueba, no debe haber grietas en el control remoto, la tapa de la batería no se debe haber caído, etc., y todas las funciones de los botones deben ser normales.

5forma de onda

6, prueba de vibración de escaneo

El control remoto debe resistir la prueba de vibración especificada en la tabla a continuación. Tras la prueba, el control remoto debería funcionar correctamente.
