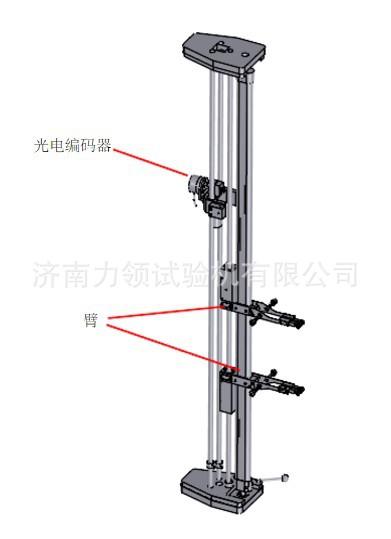

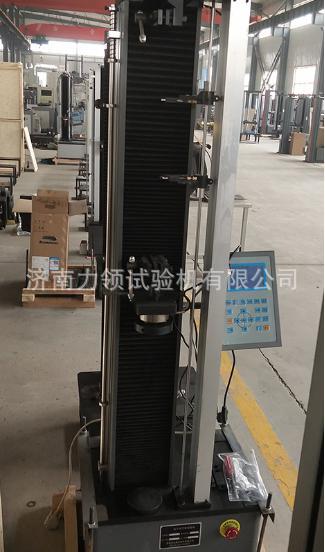

(Diagrama de estructura de deformación grande) (Diagrama real del taller)
Cómo funciona la máquina
El sistema informático de la máquina universal de ensayos electrónica controla la rotación del servomotor mediante el controlador y el sistema de control de velocidad. Tras ser desacelerada por el sistema de reducción, la viga móvil se impulsa hacia arriba y hacia abajo mediante el par de tornillos de precisión para realizar diversas pruebas de propiedades mecánicas, como tracción, compresión, flexión y cizallamiento de la muestra.
Un dispositivo utilizado en una máquina de prueba (instrumento de prueba) para medir la deformación.
estructura:
El modelo de utilidad se compone de un sensor, una varilla de ajuste con gancho, una varilla de fijación, una placa de límite de calibre, un grupo de cuchillas superior e inferior y un sensor.
Parámetros técnicos:
|
Datos técnicos |
DB800 |
DB1200 |
|
|
viaje |
800 mm |
1200 mm |
|
|
Longitud del calibre (L0) |
0-800 mm |
0-1200 mm |
|
|
Error de indicación (relativo) |
1% |
||
|
Error de indicación |
0,01 mm% |
||
|
Error de escala completa |
1% |
||
|
Error de linealidad |
0,05% |
||
|
Error de longitud del calibre (L0) |
±1% |
||
|
resolución |
0,001 mm |
||
|
Peso aproximado. |
20 kilos |
25 kilos
|
|
|
número de serie |
nombre del proyecto |
Parámetros técnicos |
|
1 |
Fuerza máxima de prueba |
1000 N |
|
2 |
Prueba de precisión de la máquina |
Nivel 1 |
|
3 |
Rango de medición de fuerza de prueba |
2%-100% |
|
4 |
Resolución de desplazamiento |
0,01 mm |
|
5 |
Rango de velocidad de prueba |
0,2-500 mm/min |
|
6 |
Estirar el espacio |
1000 mm |
|
7 |
Espacio comprimido |
1000 mm |
|
8 |
Tamaño del host |
450*270*1800 mm |
|
9 |
Peso del anfitrión |
150 kg |
