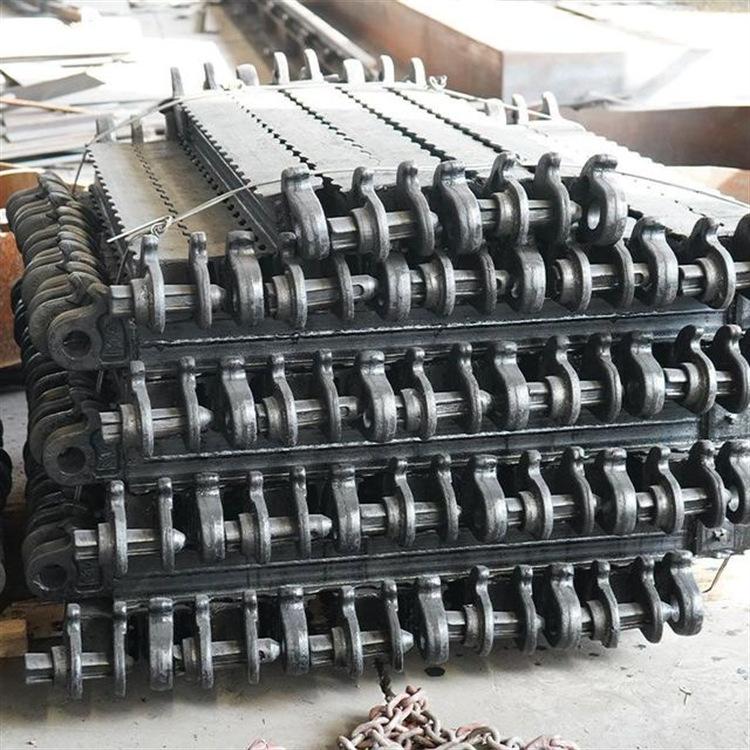

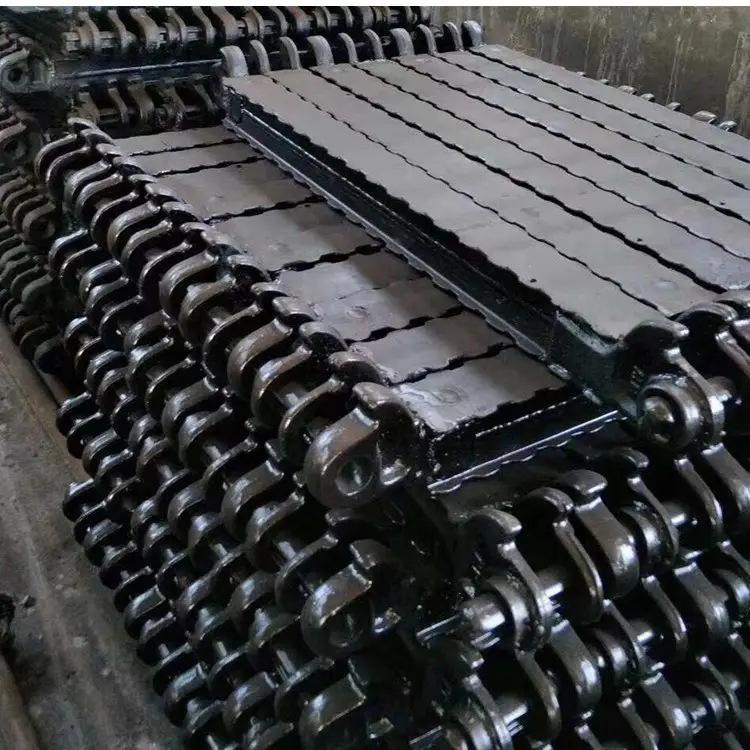

La viga superior articulada es la abreviatura de viga superior articulada metálica, también conocida como viga superior recta. Su propósito es formar un soporte metálico con diversos tipos de pilares metálicos (pilares simples o pilares de fricción) con cubiertas superiores articuladas, que se utiliza para soportar el techo de minas de carbón en frentes de trabajo horizontales y con ligera inclinación. La viga superior articulada puede lograr un soporte en voladizo, de modo que exista un amplio espacio sin soporte entre la pared de carbón y el pilar, lo que facilita la mecanización general de la minería de carbón. Este producto es adecuado para la voladura de frentes de trabajo y también es un equipo de soporte necesario para el soporte del techo en frentes de trabajo de minería general de alta calidad. La viga superior articulada se compone principalmente de accesorios de soldadura basados en una viga en forma de π.

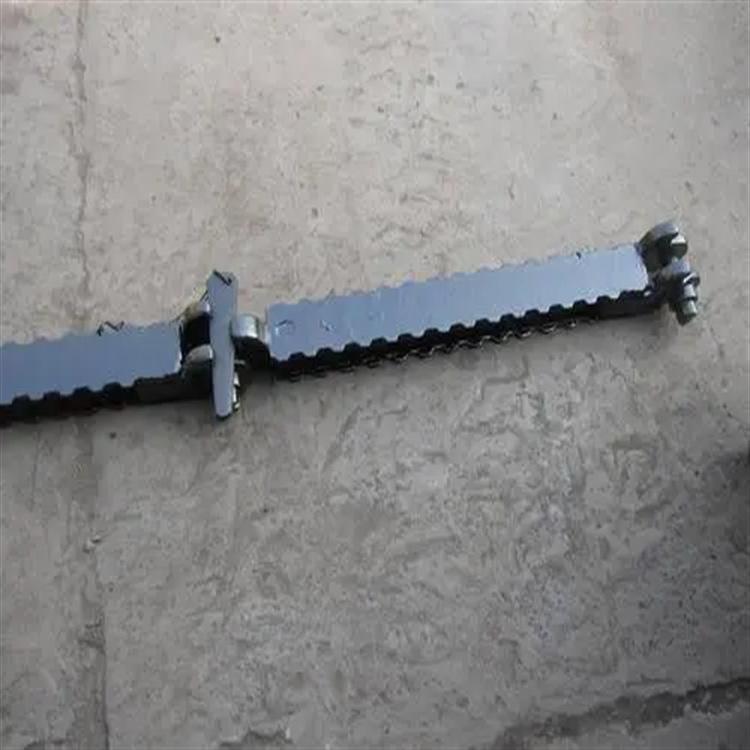

La viga superior metálica con bisagra se compone de un cuerpo de viga, una junta, orejas, pasadores y cuñas de ajuste de ángulo. Los pasadores y las cuñas se utilizan para realizar la bisagra y el soporte en voladizo entre las vigas. La placa inferior del cuerpo de la viga cuenta con una ranura de encaje que facilita la fijación de la cubierta superior del soporte en cualquier posición para evitar que el soporte se deslice.
Parámetros de la viga superior articulada:
Longitud: 800 mm, 1000 mm, 1200 mm Modelo: DJB1000-300 Material: 27simn
Ancho: 100 mm Alto: 90 mm Grosor 8 mm Largo: 1000 mm
Tecnología de procesamiento: temple y modulación (tratamiento térmico) Capacidad portante de la viga: superior a 30 kN
