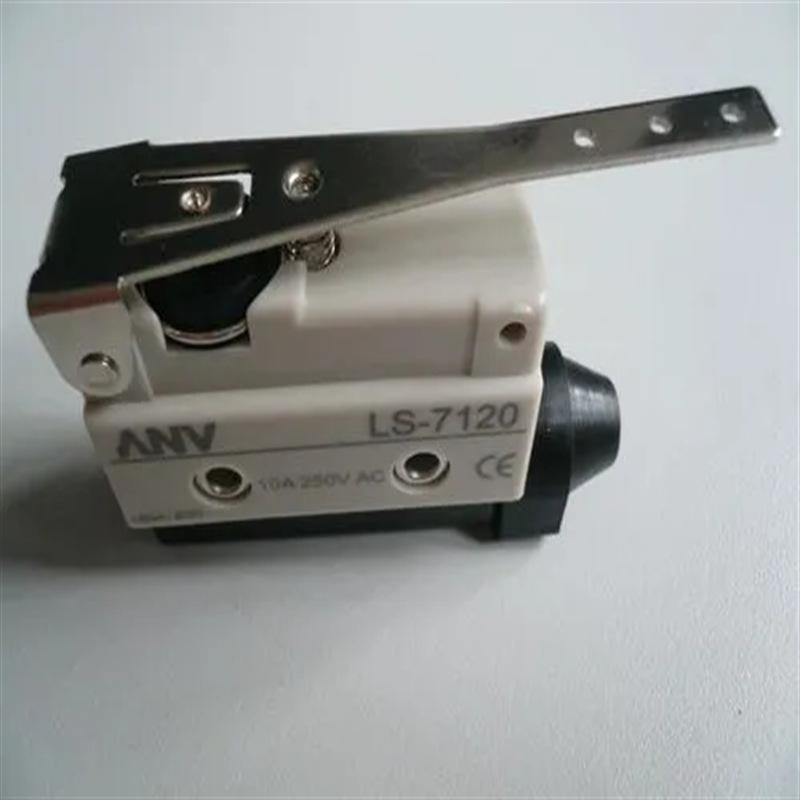

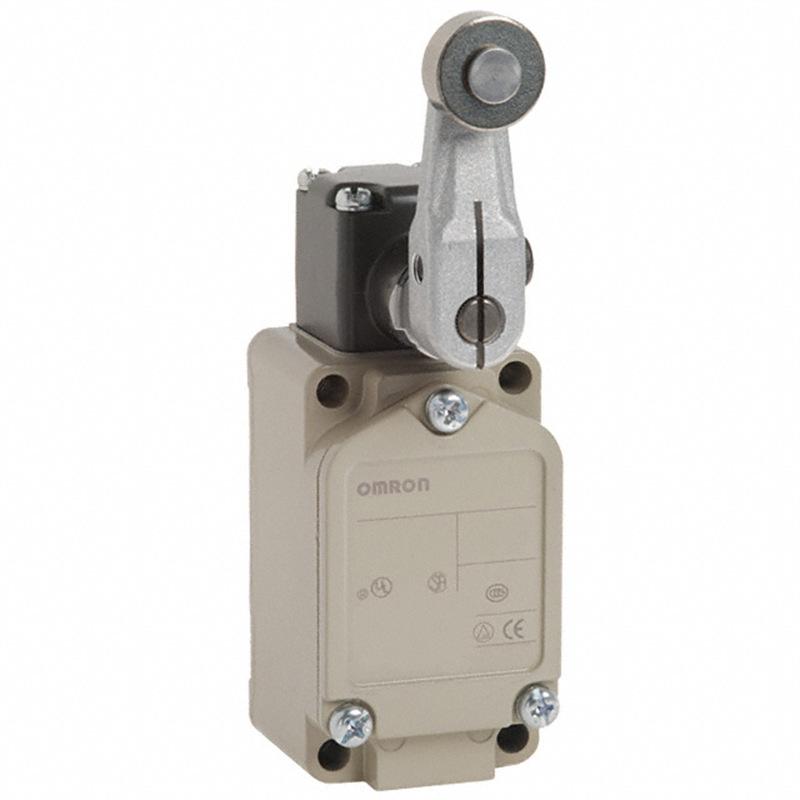

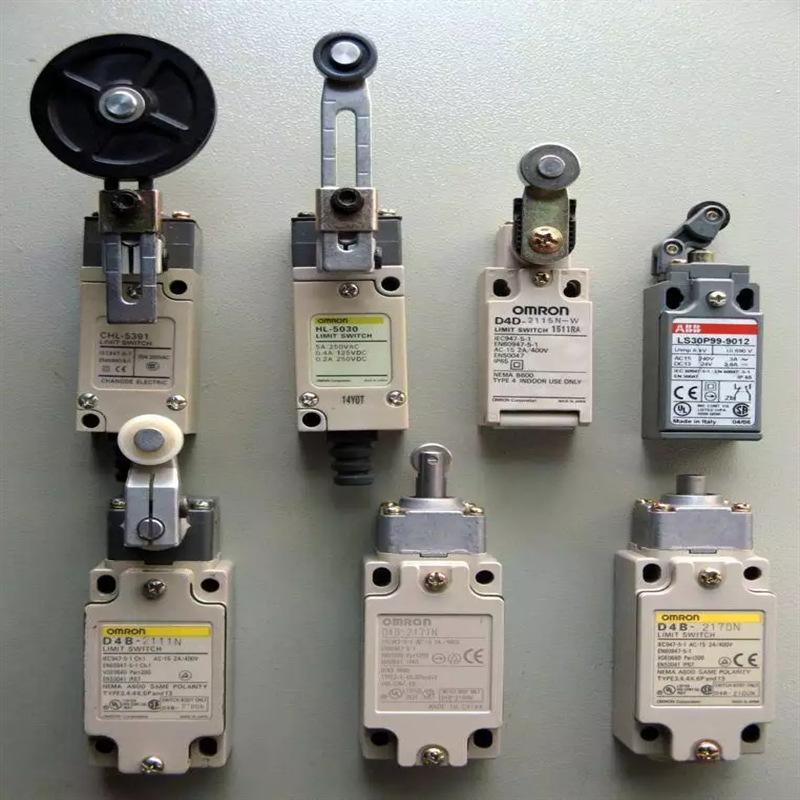

Un interruptor de recorrido, un tipo de interruptor de posición (también llamado interruptor de límite), es un aparato eléctrico maestro de baja corriente de uso común. Utiliza la colisión de las piezas móviles de la maquinaria de producción para mover sus contactos y conectar o desconectar el circuito de control, logrando así un objetivo de control específico. Generalmente, este tipo de interruptor se utiliza para limitar la posición o la carrera del movimiento mecánico, de modo que la maquinaria en movimiento pueda detenerse, invertir la marcha, cambiar de velocidad o alternar automáticamente en una posición o carrera determinadas.
En el sistema de control eléctrico, la función del interruptor de posición es controlar la secuencia, el posicionamiento y la detección del estado de posición. Se utiliza para controlar el recorrido y la protección de límite de equipos mecánicos. Estructura: Consta de un cabezal de operación, un sistema de contactos y una carcasa.
En la producción real, el interruptor de recorrido se instala en una posición preestablecida. Cuando el módulo instalado en la parte móvil de la maquinaria de producción toca el interruptor de recorrido, el contacto de este se mueve para conmutar el circuito. Por lo tanto, el interruptor de recorrido es un aparato eléctrico que conmuta el circuito según la posición de recorrido de la parte móvil. Su principio de funcionamiento es similar al de un botón.
Los interruptores de recorrido se utilizan ampliamente en diversas máquinas herramienta y maquinaria de elevación para controlar su recorrido y proporcionar protección de límite terminal. En el circuito de control del ascensor, también se utilizan para controlar la velocidad de apertura y cierre de la puerta de la cabina, el límite de apertura y cierre automáticos de la puerta y la protección de los límites superior e inferior de la cabina.
