Descripción del Producto:
Presión: Flujo Libre
Forma del canal de flujo: Canal Parshall (canal de aforo triangular, canal de aforo rectangular)
Nivel de protección: IP65
Fuente de alimentación: 220 V CA 50 Hz
Sección recta delantera: 1-3 metros
Método de conexión: concreto

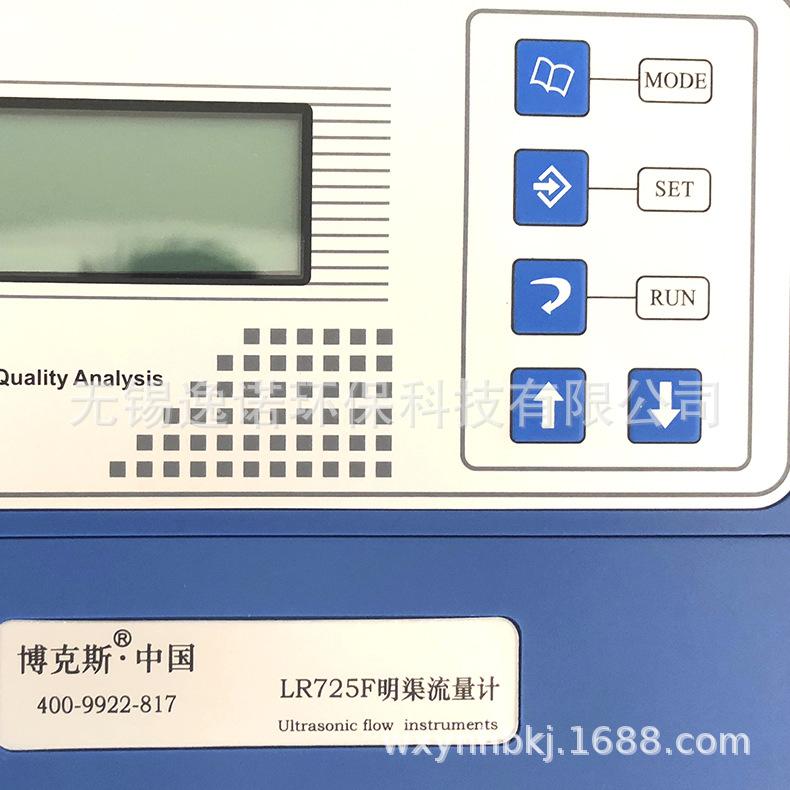

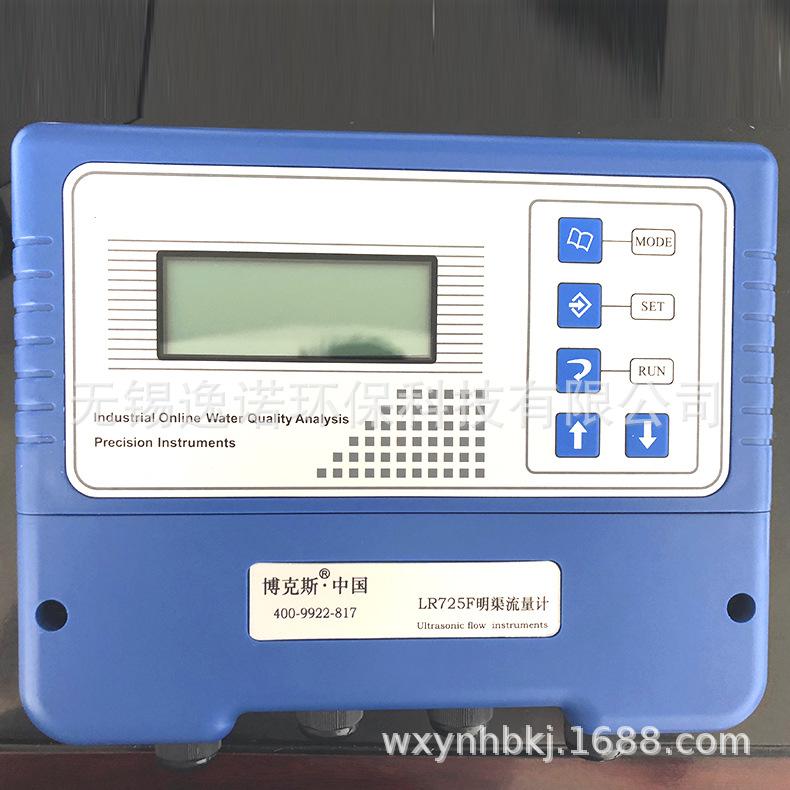

Pantalla: Ventanas duales, LED de 8 dígitos para flujo acumulado y LED de 4 dígitos para flujo instantáneo
Tipo de material: FRP, PVC, acero inoxidable. (Cuanto mayor es el caudal, mayor es el espesor de pared)
Principio de funcionamiento del medidor de flujo ultrasónico de canal abierto MKQB: cuanto mayor es el flujo en el canal abierto, mayor es el nivel del líquido; cuanto menor es el flujo, menor es el nivel del líquido. Para canales generales, no existe una correspondencia definida entre el nivel del líquido y el flujo. Debido a que para la misma profundidad de agua, la magnitud del flujo también está relacionada con el área de la sección transversal, la pendiente y la rugosidad del canal. Cuando se instala un vertedero de medición de agua en el canal, dado que la abertura del vertedero o la contracción del canal es menor que el área de la sección transversal del canal, la correspondencia entre el nivel del agua y el flujo aguas arriba del canal depende principalmente de las dimensiones geométricas del vertedero. El mismo vertedero de medición de agua se coloca en diferentes canales, y el mismo nivel de líquido corresponde al mismo flujo. El vertedero de medición de agua convierte el flujo en nivel de líquido. Al medir el nivel del líquido del agua que fluye a través del vertedero de medición de agua, se puede calcular el flujo basándose en la relación nivel de agua-flujo del vertedero de medición de agua correspondiente. Tipos comunes de vertederos de medición de agua.

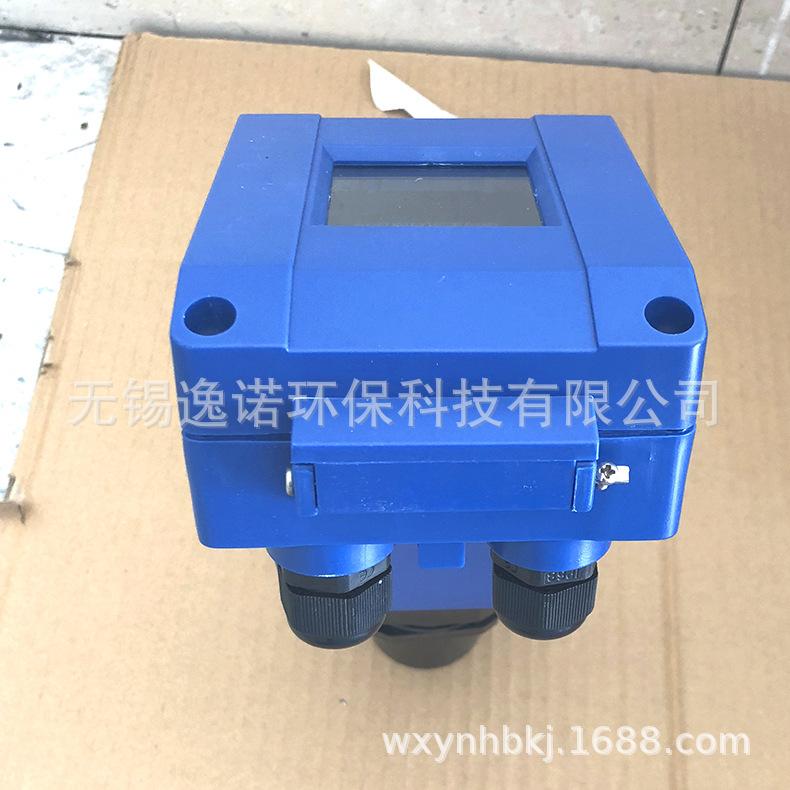

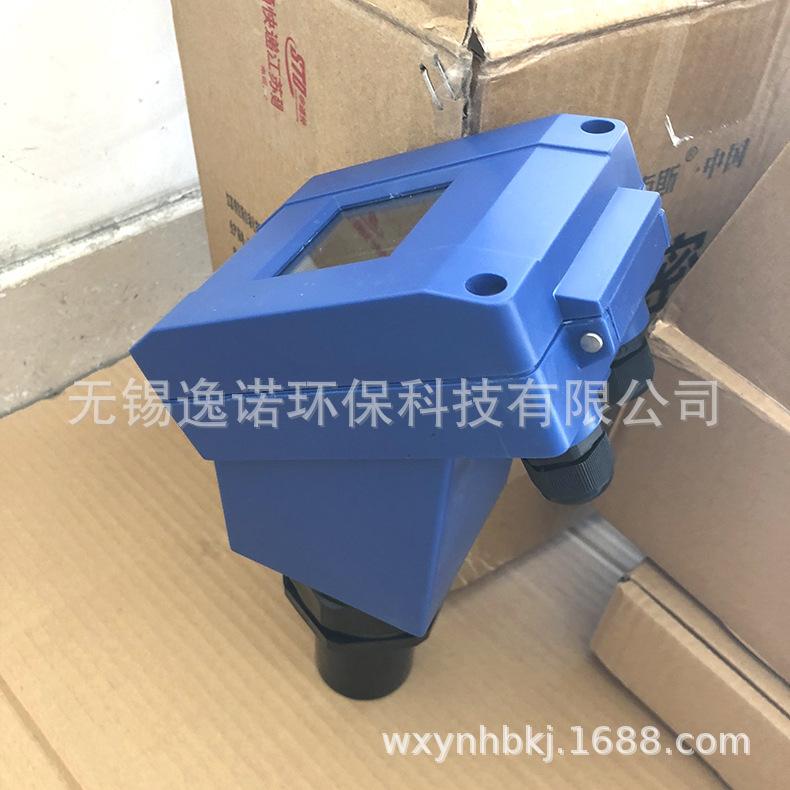

Principio de medición de nivel ultrasónico: Este instrumento utiliza el método de alcance por eco ultrasónico para medir el nivel. La sonda se instala fijamente por encima del punto de observación del nivel de agua del vertedero de medición de agua (la ubicación del punto de observación del nivel de agua se muestra en la descripción de la estructura del vertedero). La parte de la sonda emite ondas ultrasónicas, que luego son reflejadas por la superficie del líquido y recibidas por la parte de la sonda. La distancia desde la sonda hasta la superficie del líquido (objeto) es proporcional al tiempo que tarda la onda ultrasónica en viajar:
H= CT/2 ; Distancia [m] = Tiempo × Velocidad del sonido/2 [m]
Fórmula de compensación de temperatura para la velocidad del sonido: Velocidad del sonido ambiente = 331.51 + 0.61×temperatura
El medidor de flujo ultrasónico de canal abierto utiliza el instrumento para controlar la sonda para emitir y recibir ondas ultrasónicas. Según el proceso en la Figura 8, se convierte en nivel de líquido (unidad: metro). Luego, al consultar la tabla de nivel-flujo de agua, el nivel de líquido se convierte en flujo (la unidad puede ser: litro/segundo, o metro cúbico/hora).
La tabla nivel-caudal es un conjunto de datos almacenados en el instrumento. Se puede introducir en la memoria del instrumento a través de las teclas del mismo. La tabla nivel-caudal de este instrumento se almacena a intervalos iguales de nivel de líquido. Se muestra en la posición de "hora de reinicio del caudal acumulado".
Wuxi Yinuo Environmental Protection Technology Co., Ltd. es una empresa especializada en la producción y procesamiento de medidores de flujo ultrasónicos de canal abierto, canales Parshall de diversos materiales, diversos productos de acero inoxidable y otros productos. Cuenta con un sistema de gestión de calidad completo y científico.
La integridad, la fortaleza y la calidad del producto de Wuxi Yinuo Environmental Protection Technology Co., Ltd. han sido reconocidas por la industria.
Amigos de todos los ámbitos de la vida son bienvenidos a visitarnos, brindar orientación y negociar negocios.
número de contacto:15295432798
Dirección de contacto: No. 77 Avenida Huicheng, Distrito de Huishan, Ciudad de Wuxi, Provincia de Jiangsu
