Producido por Jinan Yongce Industrial Equipment Co., Ltd.Máquina de ensayo de tracción electrónica con pantalla LCD WDS-20E, máquina de ensayo de tracción universal de doble columna con puerta y pantalla digital.
uno,Máquina de ensayo de tracción electrónica con pantalla LCD WDS-20E, máquina de ensayo de tracción universal de doble columna con puerta y pantalla digital.Descripción del Producto:
1. Estructura del host:
Adopta una estructura tipo puerta, forma de doble espacio y cubierta de aleación de aluminio. El bastidor principal de alta resistencia está compuesto por un husillo de bolas de alta precisión y un riel guía lineal de precisión. Todas las piezas se procesan en una sola pasada en el centro de mecanizado para garantizar la tolerancia dimensional y la precisión general del bastidor principal.
2. Sistema eléctrico:
Utiliza componentes eléctricos de marcas nacionales reconocidas, que son seguros y confiables, y está equipado con protección contra sobrecarga, protección contra sobrecalentamiento, protección contra fugas, interruptor de proximidad fotoeléctrico y botón de parada de emergencia para evitar pérdidas causadas por errores de operación.
3. Sistema de medición y control
Utiliza controladores de pantalla digital de marcas reconocidas en la industria de máquinas de prueba, servomotores y servocontroladores de alta calidad, sensores de carga y desplazamiento de alta precisión para lograr un control preciso, una alta frecuencia de respuesta y una indicación precisa. También puede detectar diversos materiales, como metal, caucho, plástico, resortes, madera, trenzado, seda, etc.
4. Accesorio
Equipado con diferentes accesorios, es adecuado para diversas pruebas y puede cumplir con los requisitos de tracción, compresión, flexión, cizallamiento, pelado y otras pruebas en diferentes materiales.
dos,Máquina de ensayo de tracción electrónica con pantalla LCD WDS-20E, máquina de ensayo de tracción universal de doble columna con puerta y pantalla digital.Parámetros del host:
|
número de serie |
nombre del proyecto |
Parámetros técnicos e indicadores |
|
1 |
Fuerza de prueba |
20 kN |
|
2 |
Alcance de fuerza efectivo |
2%～100%F·S (sin agrupamiento en todo el proceso) |
|
3 |
Precisión de fuerza |
Mejor que ±1% del valor de indicación |
|
4 |
Resolución de desplazamiento |
0,001 mm |
|
5 |
Precisión de desplazamiento |
Mejor que ±1% del valor de indicación |
|
6 |
rango de velocidad |
Regulación de velocidad continua de 0,1 mm/min a 500 mm/min |
|
7 |
Precisión de velocidad |
Mejor que ±1% del valor de indicación |
|
8 |
Rango de medición de deformación |
10-1000 mm |
|
9 |
Precisión de la medición de la deformación |
Mejor que ±1% del valor de indicación |
|
10 |
Espacio de estiramiento efectivo |
800 mm (personalizable) |
|
11 |
Ancho de prueba efectivo |
400 mm (se puede personalizar) |
|
12 |
Dimensiones |
770*465*1730 (mm) |
|
13 |
Calidad del anfitrión |
Alrededor de 260 kg |
tres,Máquina de ensayo de tracción electrónica con pantalla LCD WDS-20E, máquina de ensayo de tracción universal de doble columna con puerta y pantalla digital.Configuración del host:
|
número de serie |
nombre del proyecto |
Parámetros técnicos e indicadores |
cantidad |
|
1 |
marco de host |
Tipo portal, estructura de doble espacio |
1 juego |
|
2 |
Sistema de motor y accionamiento |
motor paso a paso |
1 juego |
|
3 |
Sistema de reducción |
correa de distribución |
1 juego |
|
4 |
Par de husillos de bolas |
Husillo de bolas de alta precisión |
2 juegos |
|
5 |
celda de carga |
Sensor de carga de 20 kN |
1 |
|
6 |
Accesorio de estiramiento |
Mandíbulas planas: 0-7 (mm) |
1 juego |
|
7 |
Otros accesorios (opcionales) |
Doblado, cizallamiento, pelado, etc. |
1 juego |
|
8 |
Accesorio de compresión |
Diámetro de la placa de presión 100 mm |
1 juego |
|
9 |
Impresora (opcional) |
microimpresora |
1 juego |
|
10 |
Sistema de control |
Pantalla digital de marca reconocida nacional |
1 juego |
Cuatro,Máquina de ensayo de tracción electrónica con pantalla LCD WDS-20E, máquina de ensayo de tracción universal de doble columna con puerta y pantalla digital. Características estructurales y principios de funcionamiento
Esta máquina consta de dos partes: mecánica y eléctrica.
4.1 Estructura mecánica y principio de funcionamiento:
Esta máquina utiliza el modo de carga eléctrica. La parte inferior es el soporte de rodamiento de la estructura completa de la máquina, que contiene el controlador del motor, el motor de carga, el sistema de desaceleración, el mecanismo de transmisión de potencia y otros componentes.
La parte superior es el mecanismo de sujeción de la muestra y de medición de fuerza y deformación, que incluye el mecanismo de transmisión de carga, el accesorio de tracción de la muestra, el accesorio de compresión de la muestra, el sensor de fuerza, el sensor de desplazamiento y otros componentes principales.
4.2 Parte eléctrica:
La parte eléctrica se compone de la unidad de control de medición con pantalla. Esta unidad realiza diversas funciones de control, visualización, adquisición de datos, procesamiento y otras. El controlador principal puede seleccionar los modos de ensayo de tracción, rigidez y compresión según los diferentes requisitos de prueba, y configurar los parámetros de muestra para cada modo. Tras ajustar la muestra, al pulsar la tecla de prueba, el sistema inicia automáticamente la prueba y evalúa automáticamente el proceso de apagado según las condiciones de prueba correspondientes, mostrando simultáneamente los resultados.
4.3 Varias funciones principales de esta máquina:
4.3.1 Configuración de parámetros completamente abierta
4.3.2 Configure los parámetros y guárdelos permanentemente. Se leerán y mostrarán automáticamente la próxima vez que se encienda la máquina.
4.3.3 Ajuste del punto cero flotante, el punto cero se puede ajustar en cualquier momento
4.3.4 Retención y almacenamiento del valor pico, seguimiento del valor constante;
4.3.5 Dentro del rango de velocidad efectiva, el valor de velocidad se puede establecer arbitrariamente;
4.3.6 Función de cambio rápido de velocidad durante el movimiento del haz
4.3.7 Funciones flexibles de consulta y visualización de datos;
4.3.8 Funciones de protección de apagado por sobrecarga y alarma de audio;
4.3.9 Función de juicio automático al final de la prueba;
4.3.10 Protección de posición extrema, etc.;
cinco,Máquina de ensayo de tracción electrónica con pantalla LCD WDS-20E, máquina de ensayo de tracción universal de doble columna con puerta y pantalla digital.Acciones del controlador
1. Seleccione la prueba de tracción
2. Establezca el tamaño y el tipo de muestra
3. Interfaz de prueba

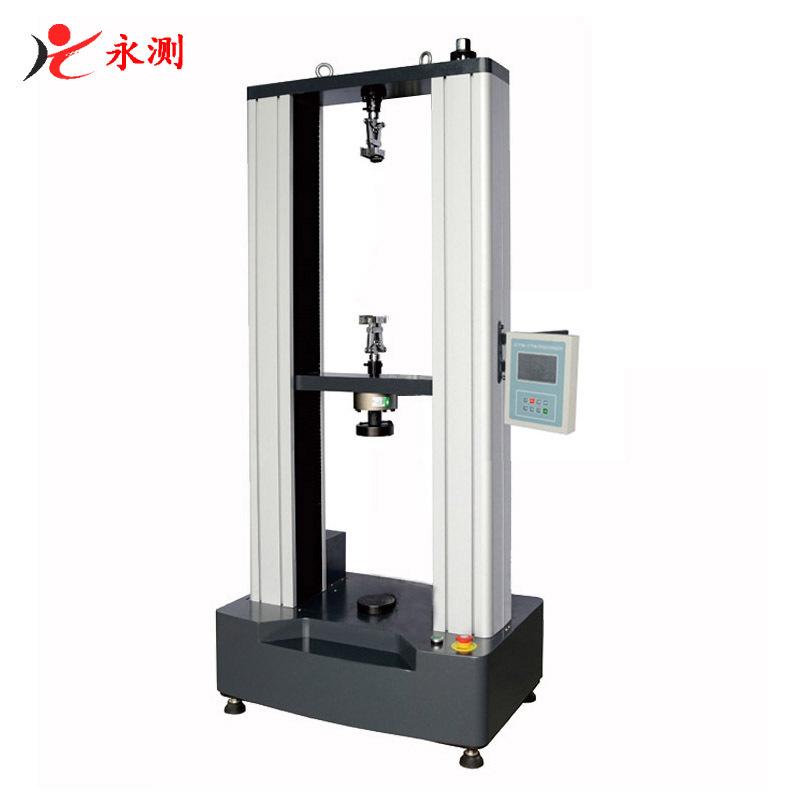

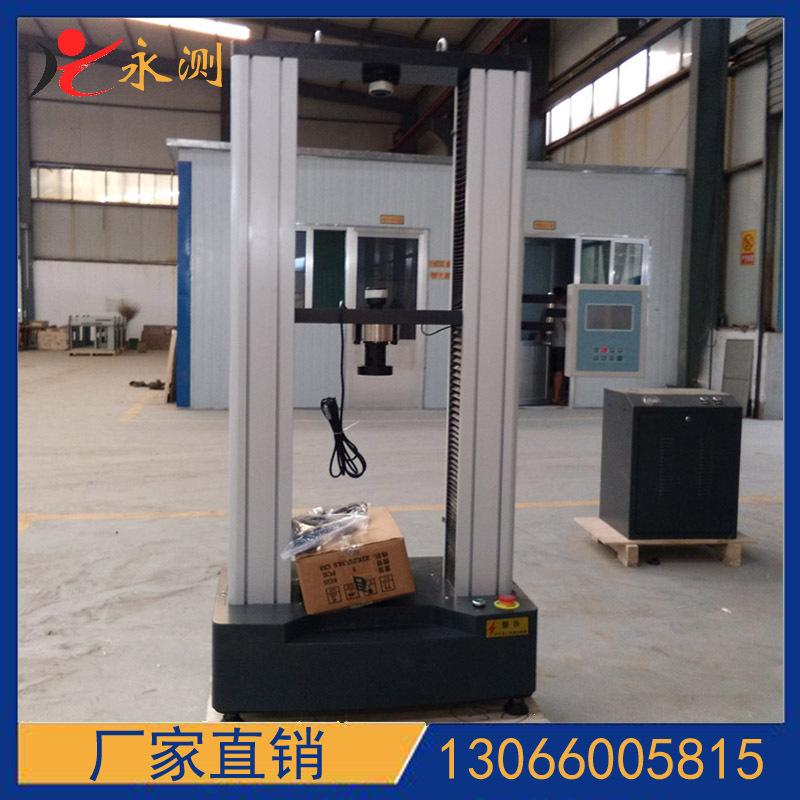

seis,Máquina de ensayo de tracción electrónica con pantalla LCD WDS-20E, máquina de ensayo de tracción universal de doble columna con puerta y pantalla digital.Imagen física:
