1. Introducción:

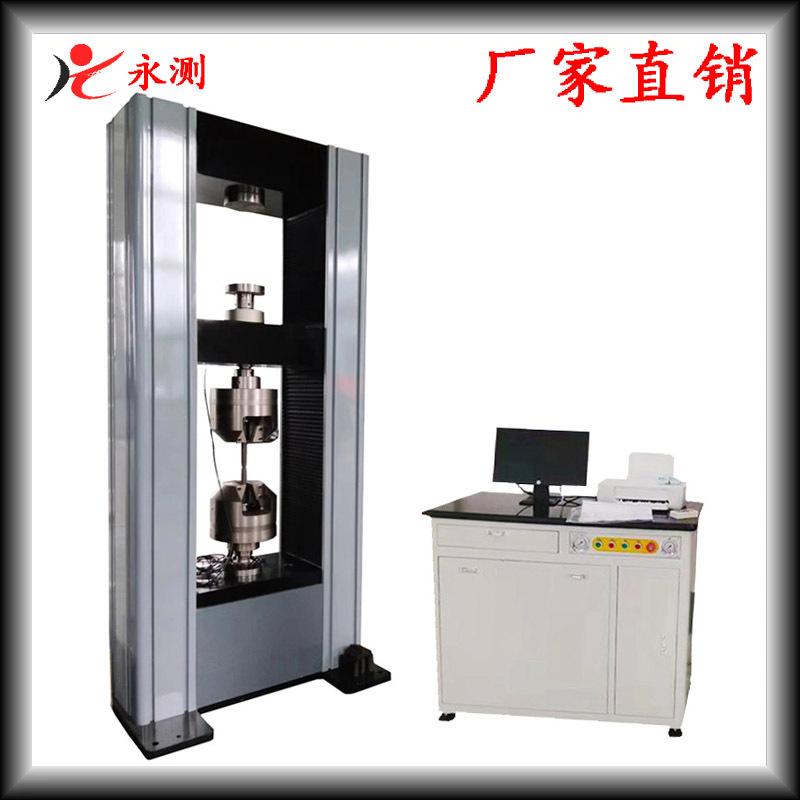

La máquina de ensayo de tracción WDW-600E se utiliza principalmente para probar indicadores de rendimiento mecánico como tensión, compresión, flexión, cizalladura, pelado, desgarro, etc. de diversos metales, no metales y materiales compuestos. El sistema adopta control de lazo cerrado por microcomputadora, tiene un rango de velocidad de carga y medición de fuerza amplio y preciso, y tiene alta precisión y sensibilidad en la medición y el control de carga y desplazamiento. El equipo es adecuado para las industrias manufactureras de metal, adhesivos, tuberías, perfiles, aeroespacial, petroquímica, bobinas impermeables, alambres y cables, textil, fibra, caucho, cerámica, alimentos, embalaje médico, geotextil, película, madera, papel y otras y los departamentos de supervisión de calidad de productos en todos los niveles. También es adecuado para demostraciones de enseñanza en colegios y universidades.

2. Principales indicadores técnicos:

1. Fuerza máxima de prueba: 600KN

2. Prueba de precisión de la máquina: Nivel 1

3. Rango de medición de la fuerza de prueba: 0,4 %-100 % FS

4. Clasificación de la fuerza de prueba: dividida en seis niveles

5. Precisión de la medición de la fuerza de prueba: mejor que ±1% del valor indicado;

6. Resolución de desplazamiento: 0,001 mm;

7. Precisión de medición de desplazamiento: ±1%;

8. Rango de medición de deformación: 0,2 ～ 100 % FS;

9. Error relativo de indicación de deformación: dentro de ±0,5%;

10. Resolución de deformación: 0,001 mm;

11. Rango de ajuste de la tasa de control de fuerza: 0,005 ~ 5 % FS/S;

12. Error relativo de la tasa de control de fuerza: dentro de ±1% del valor establecido;

13. Rango de ajuste de la tasa de deformación: 0,005 ～ 5 % FS/S;

14. Error relativo de la tasa de control de deformación: cuando la tasa es inferior al 0,05 % FS, está dentro del ±2 % del valor establecido;

Cuando la tasa es ≥0,05 % FS, está dentro del ±0,5 % del valor establecido;

15. Rango de medición de velocidad del haz: 0.001～100mm/min;

16. Error relativo de la velocidad del haz: dentro de ±1,0 % del valor establecido cuando la velocidad es inferior a 0,01 mm/min

Cuando la velocidad es ≥0,01 mm/min, está dentro del ±0,2 % del valor establecido;

17. Fuerza constante, deformación constante, rango de control de desplazamiento constante: 0,5% ~ 100% FS;

18. Fuerza constante, deformación constante, precisión de control de desplazamiento constante: cuando el valor establecido es ≥10 % FS, dentro de ±0,1 % del valor establecido;

Cuando el valor establecido es inferior al 10 % FS, está dentro del ±1 % del valor establecido;

19. Espacio de prueba: 640mm;

20. Ancho de prueba: 700 mm

21. Fuente de alimentación: trifásica 380V; 4kW;

22. Tamaño del host: 1300×860×2688mm;

23. Peso del host: 4000Kg;

24. Normas de implementación de máquinas de ensayo: GB/T 16491-2008 "Máquina electrónica universal de ensayos", GB/T 228-2002 "Método de ensayo de tracción a temperatura ambiente para materiales metálicos", GB/T 7314-1987 "Método de ensayo de compresión de metales".

3. Configuración del host:

4. Sistema de control
Admite pruebas de tracción, compresión, corte, flexión y otras;
Admite la edición abierta de experimentos, la edición de estándares y la edición de pasos, y admite la exportación e importación de experimentos, estándares y pasos;
Admite la personalización de los parámetros de prueba;
Adopta el formato de informe abierto EXCEL, admite el formato de informe definido por el usuario;
La consulta e impresión de los resultados de las pruebas son flexibles y convenientes, y admiten la impresión de múltiples muestras y la clasificación personalizada de los elementos de impresión;
El programa viene con potentes funciones de análisis de pruebas;
El programa admite la gestión jerárquica de dos niveles (administrador y probador) de permisos de gestión de usuarios;
5. Interfaz de software y operación del software:
(1) El software se puede ejecutar en Win7/10/2000/XP y la interfaz de usuario presenta un sistema de ventanas chino consistente con el estilo de Windows.

(2) Tablero de datos: complete los datos antes de realizar la prueba

(3)Modo de control.

(4) Hay muchos tipos de métodos de prueba para elegir

(5) Edición del informe:

(6) Resultados de las pruebas

6. Fotos del lugar
