Caudalímetro tipo panel y tipo tubería serie LZM
El medidor de flujo de la serie LZM es un nuevo tipo de medidor de flujo con vidrio orgánico como cuerpo principal, utilizado para medir el flujo monofásico no pulsante de líquido o gas. Se caracteriza por su hermosa apariencia, peso ligero, no es fácil de romper y larga vida útil.
Cuando el fluido pasa a través del orificio cónico de abajo hacia arriba, se genera una presión diferencial entre las partes superior e inferior del flotador. El flotador se eleva bajo la acción de esta presión diferencial. Cuando la fuerza que hace que el flotador se eleve es igual a la fuerza combinada de la gravedad, la flotabilidad y la viscosidad sobre el flotador, el flotador está en una posición equilibrada. Por lo tanto, existe una relación proporcional diferente entre el caudal del fluido que fluye a través del caudalímetro y la altura de elevación del flotador, es decir, el área de flujo del caudalímetro. La altura del flotador se puede utilizar como una medida de caudal.

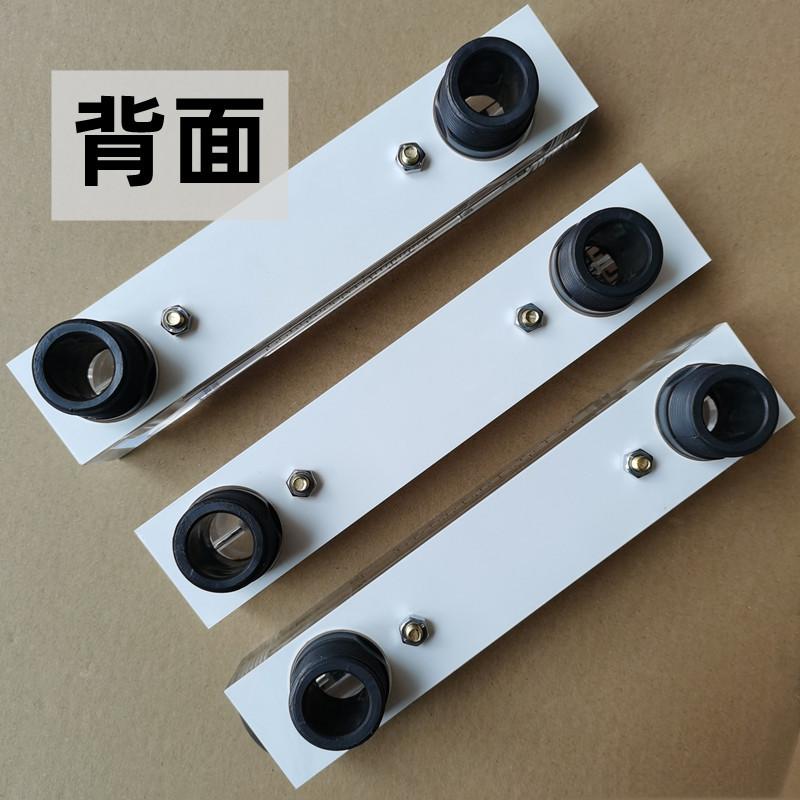

Al instalar el medidor de flujo, el relleno debe retirarse e instalarse verticalmente en el panel o la tubería. La tubería recién instalada debe limpiarse antes de instalar el medidor de flujo.

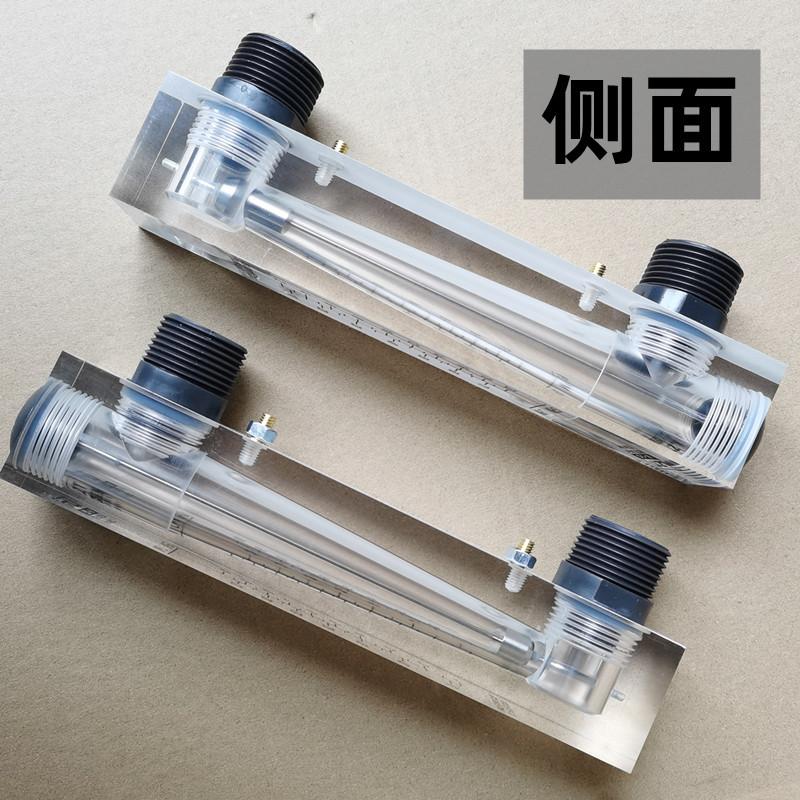

Partes y materiales del medidor de flujo:
El cuerpo principal es de plexiglás;
La boquilla es de plástico ABS;
El flotador y la varilla guía están hechos de acero inoxidable;
La junta tórica es de caucho de silicona
La presión de trabajo del medidor de flujo es ≤0.6MPa,
Temperatura de trabajo ≤60℃.

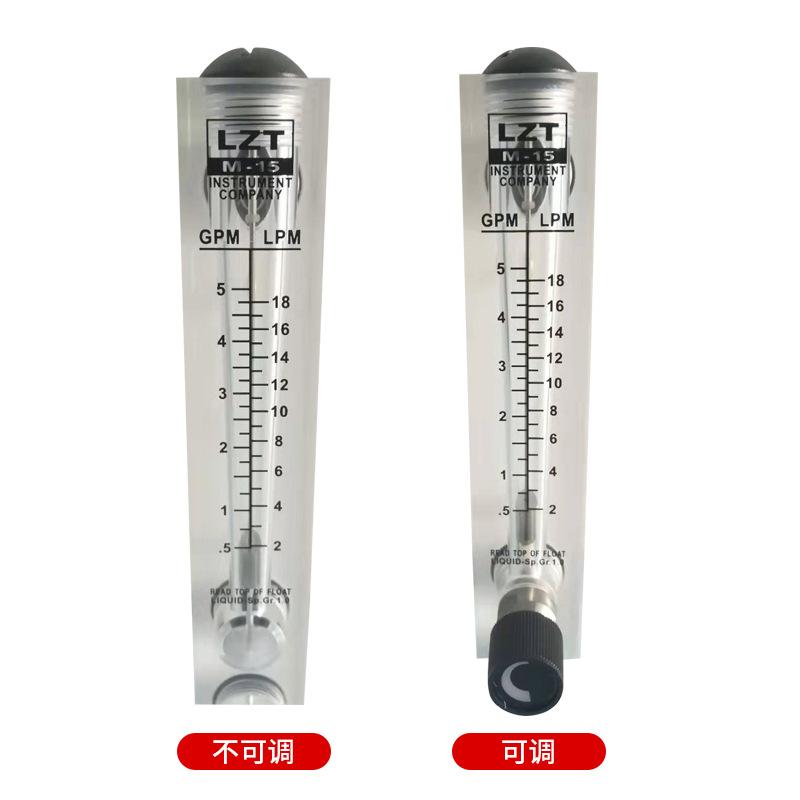

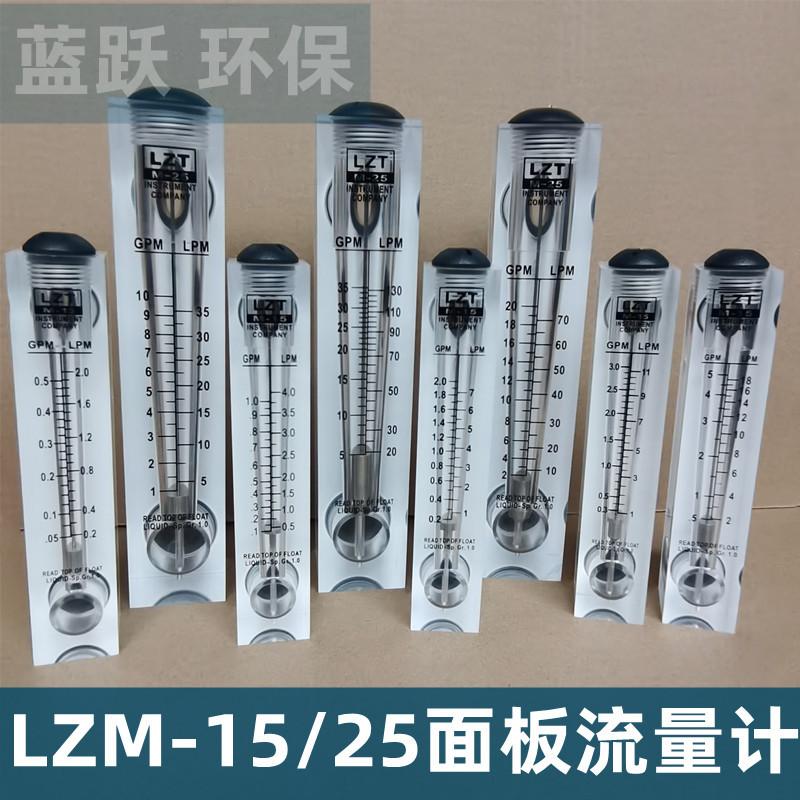

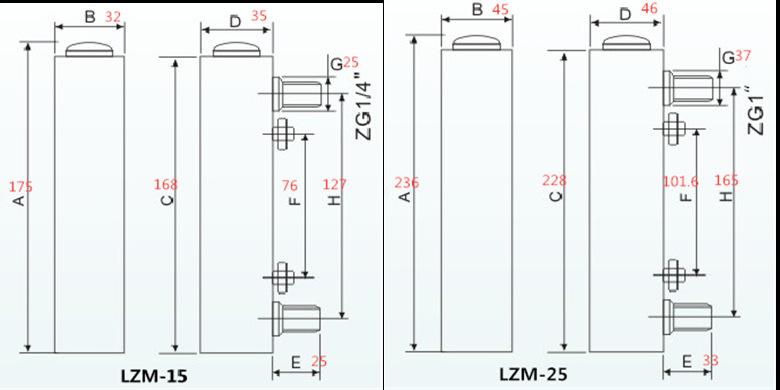

Hay dos series de medidores de flujo de panel, llamadasLZM-MWawaLZM-T。Medidor de flujo con válvula de control de flujoEl es:LZM-T(Ajustable)El rango de medición y las dimensiones son los mismos que los de aquellos sin válvula de control de flujo.
Unidades de medida relevantes:

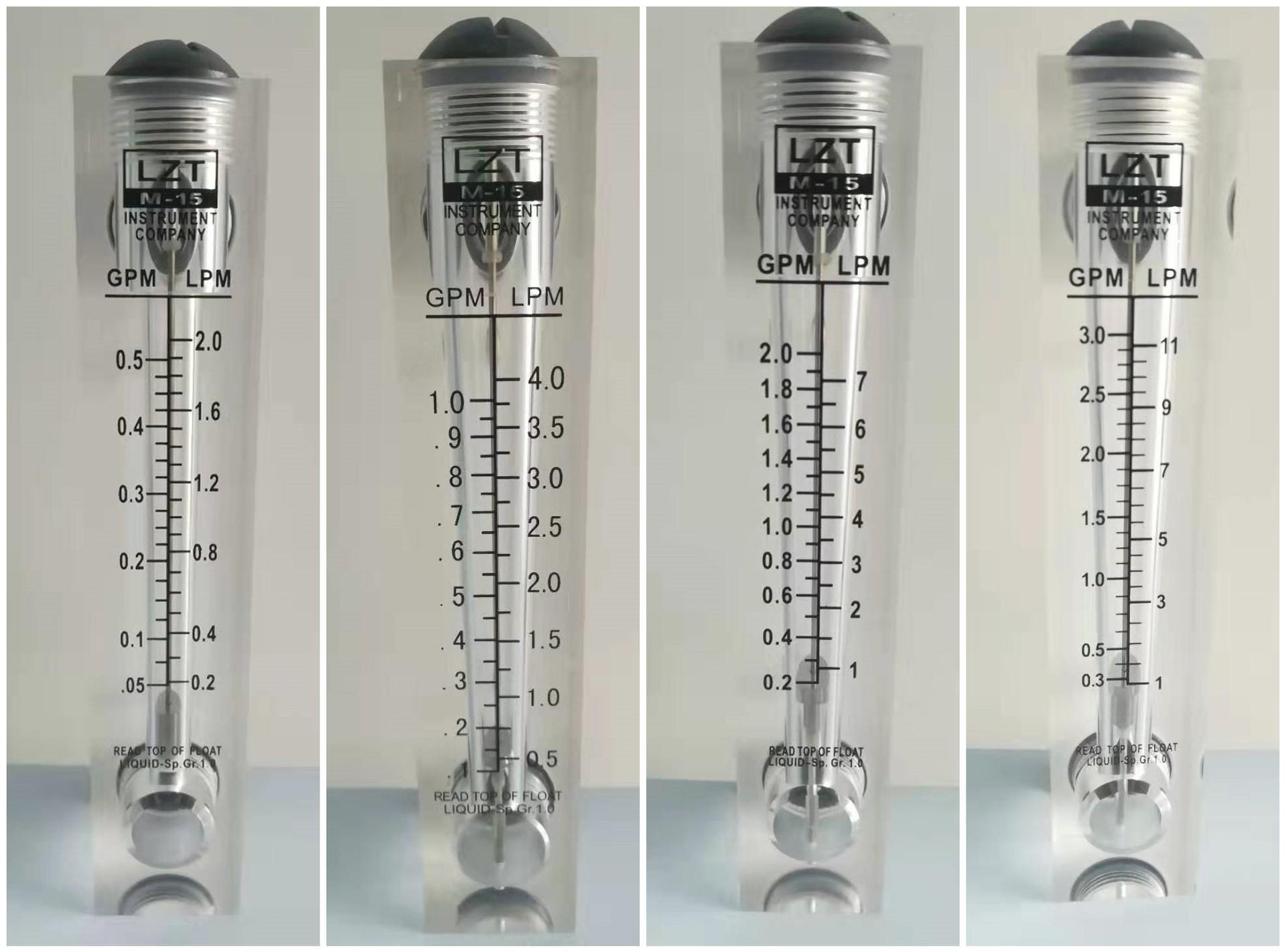

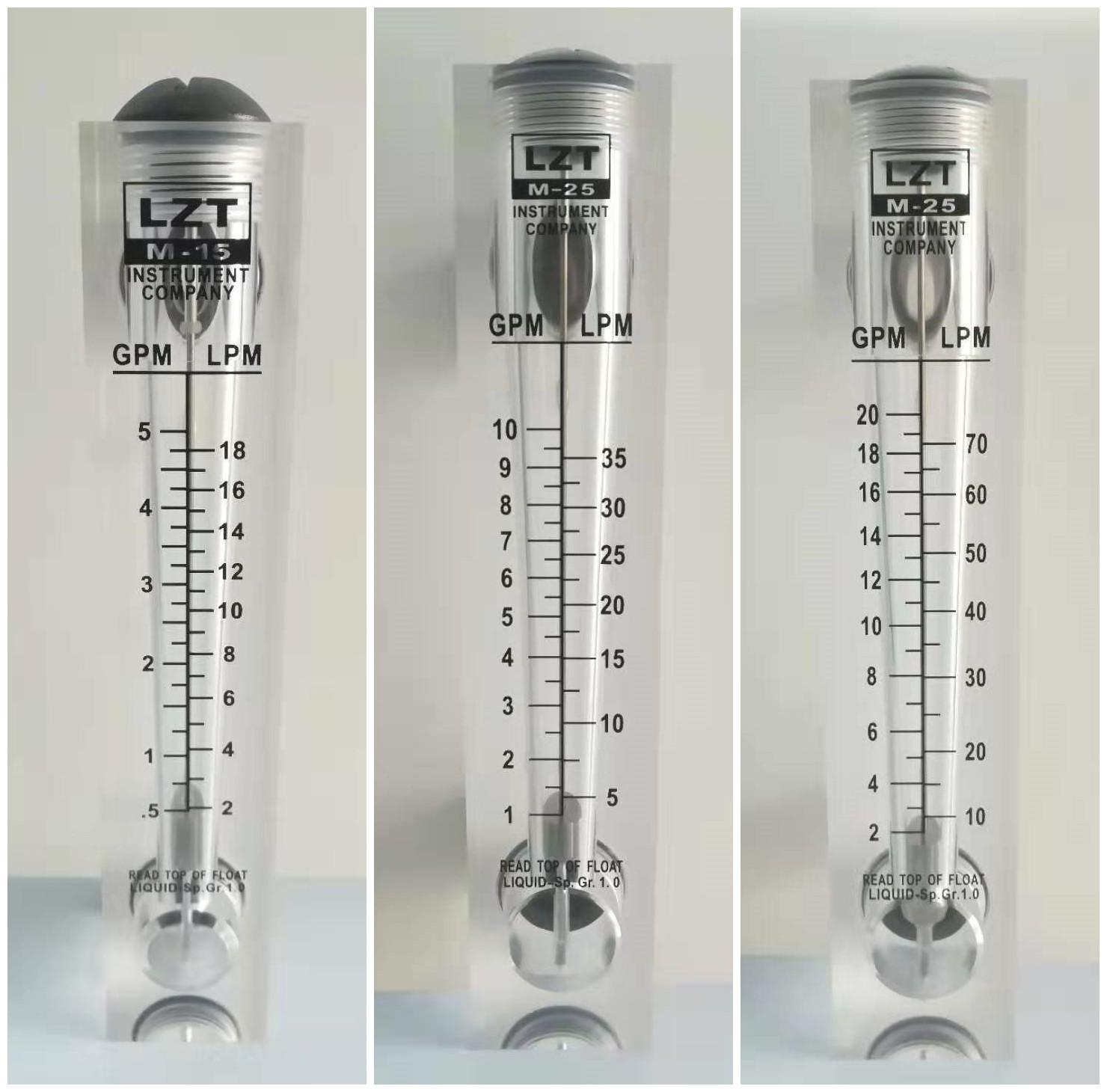

GPM - Galones por minutoLPM - litros por minutoGPH - Galones por horaLPH - litros por hora METRO/H - metros cúbicos por hora
Conversión de unidades:1 galón (EE. UU.) = 3.785 litros1 metro cúbico litro = 1000 litros
