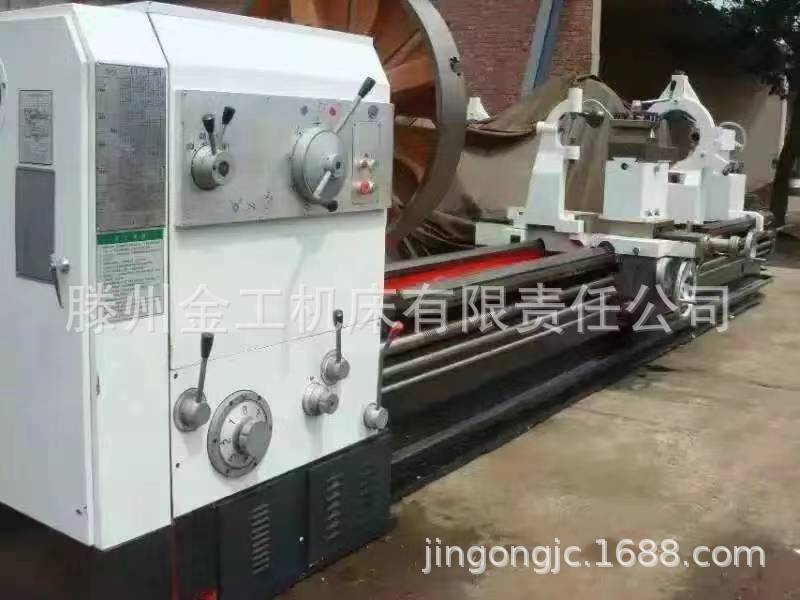

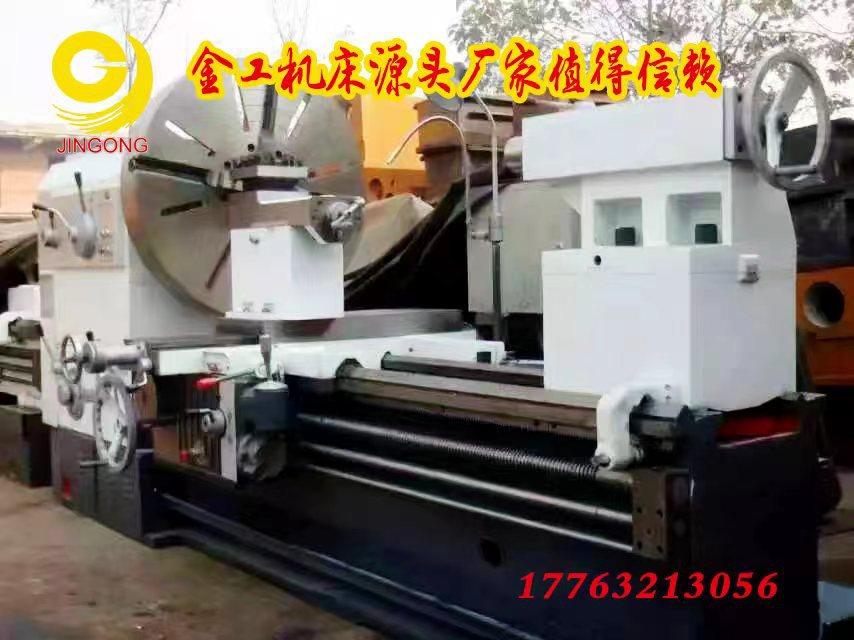

Fabricantes especializados en la producción de torno de cabezal grande
|
torno ordinario |
CW6163B |
CW6180B |
CW61100B |
CW61125B |
|
Torno de silla de montar |
CW6263B |
CW6280B |
CW62100B |
CW62125B |
|
Capacidad de procesamiento |
|
|||
|
Diámetro máximo de rotación del lecho |
630 mm |
800 mm |
1000 mm |
1250 mm |
|
Diámetro máximo de giro en el sillín |
800 mm |
1000 mm |
1200 mm |
1400 mm |
|
Diámetro máximo de giro en el carro horizontal |
345 mm |
480 mm |
680 mm |
930 mm |
|
Distancia entre dos cimas |
1.5m 2m 3m 4m 5m 6m 8m 10m 12m |
|||
|
Ancho de la barandilla de la cama |
550/600/700mm |
|||
|
Caja de noche |
|
|||
|
Diámetro del orificio del husillo |
105 mm (130 mm) |
|||
|
Orificio cónico del husillo |
∮120 mm de conicidad 1:16 |
|||
|
Rango de velocidad del husillo |
7.5-1000r/min |
7-720 rpm |
||
|
Sistema de alimentación |
|
|||
|
Rosca métrica mm |
1-240 mm (52) |
|||
|
Rosca británica TPI |
1-14 (26) |
|||
|
Rosca del módulo mm |
0,5-120 mm (53) |
|||
|
Diámetro Paso Rosca DP |
1-28 (24) |
|||
|
Alimentación longitudinal |
0,1-24,3 mm/r |
|||
|
Alimentación transversal |
0,05-12,15 mm/r |
|||
|
Alimentación rápida longitudinal/lateral |
4000 mm/min, 2000 mm/min |
|||
|
Porta cuchillos |
|
|||
|
Sección de herramientas |
32*32 mm |
|||
|
Placa de extensión |
|
|||
|
Recorrido lateral máximo de la corredera |
370 mm |
430 mm |
||
|
Carrera máxima del portaherramientas pequeño |
200 mm (el recorrido de la herramienta automática tipo A es de 170 mm) |
|||
|
contrapunto |
|
|||
|
Diámetro del manguito del contrapunto |
100 mm |
120 mm |
||
|
Cono de manguito de contrapunto |
Escala de Mohs 6# |
|||
|
Carrera máxima del manguito del contrapunto |
240 mm |
|||
|
Marco central |
|
|||
|
Marco central |
∮20-200 mm |
|||
|
Porta cuchillos |
∮20-100 mm |
|||
|
Potencia del motor |
|
|||
|
Motor principal |
11 kW |
|||
|
Motor de alimentación rápida |
1,1 kW
|
|||
