Serie de dispositivos eléctricos a prueba de explosiones Fropas

Dispositivo eléctrico antideflagrante ZB20-24 para minas MA con certificado de seguridad para carbón, válvula eléctrica antideflagrante

Descripción generaldescribir

ZBKLa serie de dispositivos eléctricos de válvulas integradas a prueba de explosiones para minería son de nuestra empresa nacional.ILos productos de control de válvulas diseñados para industrias a prueba de explosiones son una nueva generación de productos inteligentes no invasivos, desarrollados independientemente mediante la incorporación de las tecnologías más avanzadas nacionales e internacionales para satisfacer las necesidades de diversos sectores. Incluyen la última tecnología de codificadores, tecnología de chip único programable, tecnología de control remoto por infrarrojos, pantallas de cristal líquido, interruptores de control magnéticos y otras tecnologías.

Un producto de control que integra tecnología de control automático y tecnología de fabricación avanzada. Se utiliza principalmente para válvulas con movimiento lineal de apertura y cierre.

Se puede utilizar para válvulas de compuerta, válvulas de cierre, válvulas de distribución de agua, etc. Tras la superposición de la caja de engranajes, puede controlar válvulas de mariposa, compuertas, válvulas de bola, etc., y se utiliza para abrir, cerrar y ajustar válvulas. Es un dispositivo de accionamiento indispensable para lograr control remoto, centralizado y automático de válvulas. Ofrece funciones completas, rendimiento fiable y control.

El sistema es avanzado, de tamaño pequeño, liviano y fácil de usar y mantener.

El rendimiento de este producto cumple conGB3836.1-2010Equipos eléctricos para atmósferas de gases explosivos1parte:consultas comunes"GB3836.2-2010Equipos eléctricos para atmósferas de gases explosivos2parte:A prueba de fuego"d""yGB/T24922-2010De acuerdo con las disposiciones de las "Condiciones técnicas para dispositivos eléctricos de válvulas a prueba de explosiones", se puede utilizar ampliamente en sistemas de control de válvulas de tuberías por encima y por debajo de las minas de carbón.

Dispositivo eléctrico antideflagrante ZB20-24 para minas MA con certificado de seguridad para carbón, válvula eléctrica antideflagrante

Principio de funcionamiento y tipo

ZBKLa serie de dispositivos eléctricos utiliza carcasas ignífugas para separar las partes del circuito que pueden generar chispas y arcos de la mezcla de gases explosiva fuera de la carcasa, logrando así el objetivo de la ignifugación. Los parámetros de la superficie de la junta ignífuga cumplen...GB3836.2-2010El dispositivo de entrada de cables cumple con las disposiciones deGB3836.1-2010Provisiones.

El tipo a prueba de explosiones es a prueba de llamas y la marca a prueba de explosiones es“ExdIMb”

El tipo de dispositivo de entrada de cable es de tuerca de compresión y placa de presión.

Ejemplo de modelo:

Dispositivo eléctrico de válvula antideflagrante para minería ZMA zb30-24/(660), su par de salida450 N·m

(45 kgf·m), velocidad de salida24 rpm, la tensión nominal de trabajo esCA 380 V。

Condiciones técnicas

1)Tensión nominal:Tres fasesCA 380 VoCA 660 V;

2)Frecuencia nominal:50 Hz;3)voltaje de control:CC 24 V;

4)temperatura ambiente:-20℃~+40℃;

5)Humedad relativa media:no mayor que95% (+25℃):

6)Presión atmosférica:80 kPa ~ 110 kPa:

7)En un entorno que contenga gases explosivos, como gas o polvo de carbón.(Excepto para el frente de trabajo minero);8)No gotear ni salpicar agua directamente.;

9)Un lugar sin fuertes vibraciones ni impactos.,Un lugar sin gases corrosivos que dañen el metal y los materiales aislantes.10)Nivel de protección:IP55、IP65

11)sistema de trabajo:S2-10Corto10minuto

Dispositivo eléctrico de válvula a prueba de explosiones ZB90-24 Actuador eléctrico de válvula de compuerta Actuador eléctrico a prueba de explosiones

Parámetros de rendimiento:

Estructura

Estructura y composición

ZBKEl dispositivo eléctrico de válvula en serie consta de un motor, un reductor, un controlador de par, un codificador de valor absoluto de múltiples vueltas,Pantalla LCDPantalla LCD, mano-El dispositivo eléctrico de la válvula consta de un controlador de par, un codificador de valor absoluto multivuelta,Pantalla LCDLa pantalla LCD controla la apertura y el cierre de la válvula, así como su posición. Cuando el dispositivo eléctrico está en funcionamiento, la pantalla de visualización líquida muestra la posición de la válvula.“0%-100por ciento",tener"Abierto en el lugar" "Cerrar en el lugar" "Válvula de apertura" "Válvula cerrada"La desviación entre la posición de la válvula mostrada y la posición real del eje de salida del dispositivo eléctrico está dentro de ±1%dentro del rango.

Cuando el eje de salida se somete a un par determinado, el tornillo sin fin no solo gira, sino que también produce un desplazamiento axial, impulsando el cigüeñal, lo que provoca que el eje de par genere un desplazamiento angular y accionando la leva, presionando así el microinterruptor. Cuando el par en el eje de salida alcanza el par establecido, el cigüeñal impulsa la leva para que presione el microinterruptor, lo que emite una señal de alarma de sobrepar, cortando la alimentación del motor y deteniéndolo. De esta forma, se protege el par de salida del actuador eléctrico y la electroválvula.

4Codificador de valor absoluto multivuelta

ZBKLa serie de dispositivos eléctricos de válvulas proporciona un codificador de valor absoluto único y preciso para lograr un control electrónico de la carrera sin

La batería soporta la carrera de la válvula y no se pierde su posición. El codificador ofrece alta precisión, cero desgaste, larga vida útil y una gran capacidad antiinterferencias. El posicionamiento de la carrera de la válvula en el control de procesos es más preciso y fiable. Su principio de funcionamiento es el siguiente::Un par de engranajes grandes en la caja de reducción acciona el engranaje pequeño activo, que a su vez acciona un codificador de valor absoluto de múltiples vueltas para generar una señal electrónica.16El codificador de valor absoluto se utiliza para participar en el control de carrera, de modo que la válvula sea única en cualquier posición de la carrera completa.1valor, por lo que el posicionamiento de la válvula es más preciso.

Independientemente de que esté en el estado aplicado o no aplicado, los datos del codificador corresponden a la posición real de la válvula.

5Mecanismo de enclavamiento manual

Estado manual:manejar8Empuje hacia adentro para comprimir el resorte de retorno.7, la almohadilla de resorte empuja la barra deslizante3Hacer un microinterruptor1Acción, microinterruptor

Emite una señal de operación manual para desconectar el dispositivo de accionamiento del dispositivo eléctrico del circuito de control(Este micro

Interfaz de conmutación manual), forzando al motor de accionamiento a dejar de funcionar.8Empuje hacia adentro para hacer el eje manual.4La ranura en el estado giratorio

Enhebrar el gusano4El pasador de transmisión en el tornillo sin fin hace que éste gire.

Estado eléctrico:En el estado eléctrico, debido al resorte de retorno7No empujado por fuerza axial manual, en el resorte de retracción7Bajo la influencia de

Eje manual5Regrese a la posición original, ya que la almohadilla de resorte ya no presiona la barra deslizante2, en el resorte deslizante3Bajo la acción de2No más opresión

Microinterruptor, microinterruptor de conversión manual y eléctrica1Protección de salida, en este estado el dispositivo eléctrico puede ser operado eléctricamente, por lo que

Garantizar eficazmente la seguridad personal.

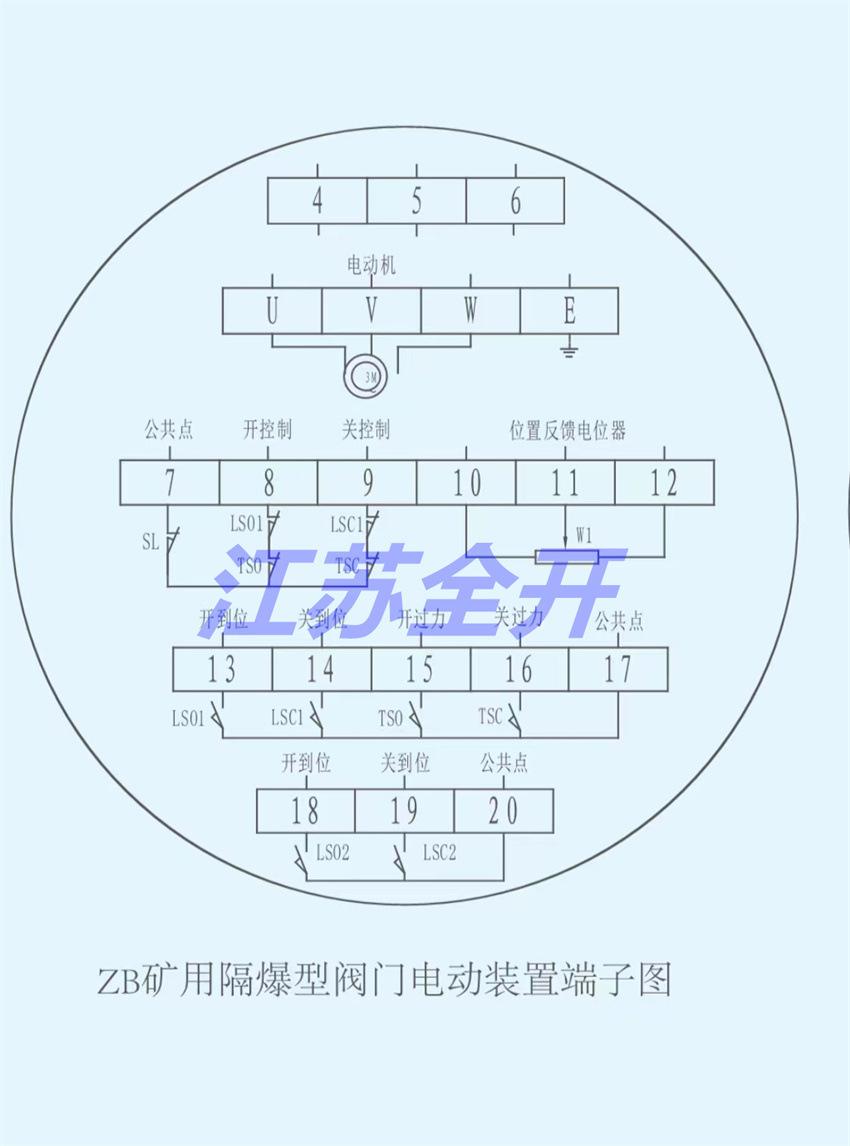

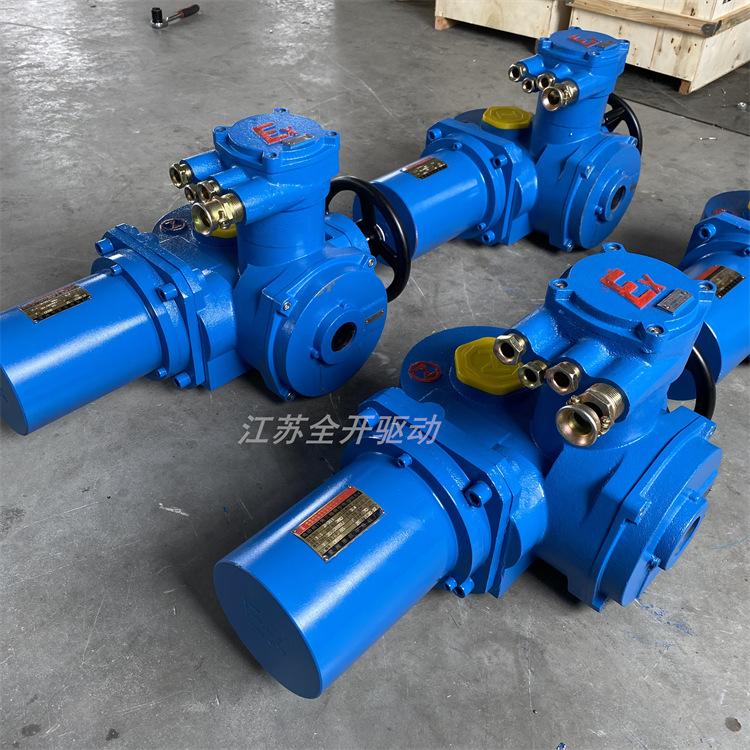

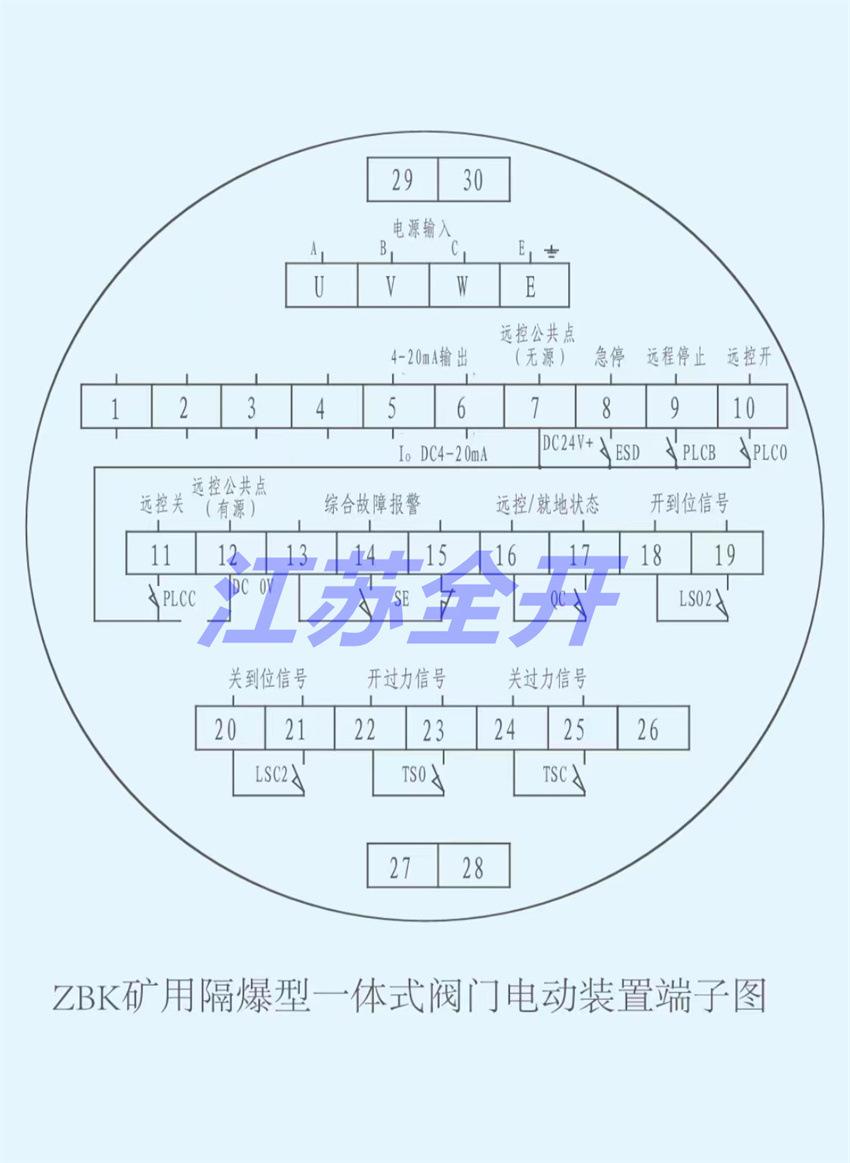

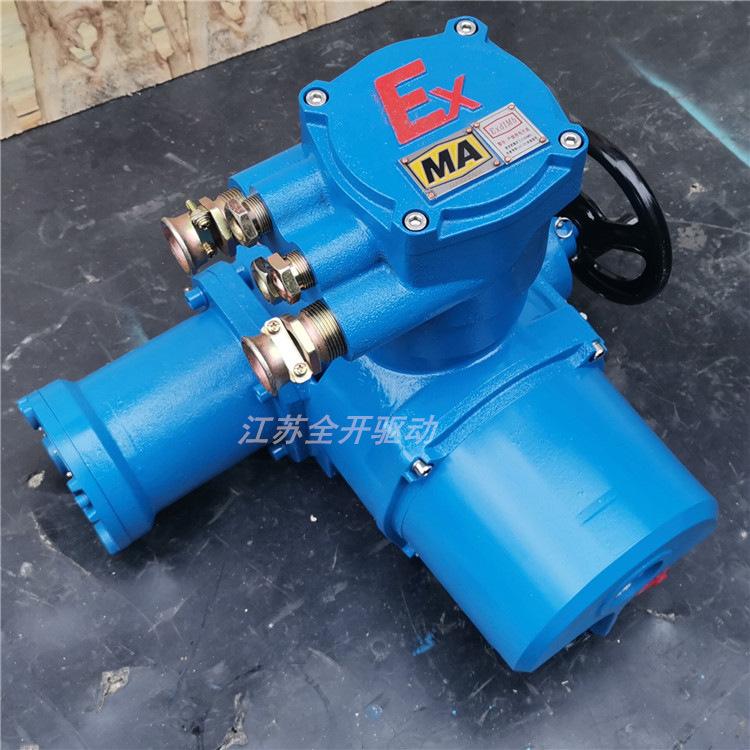

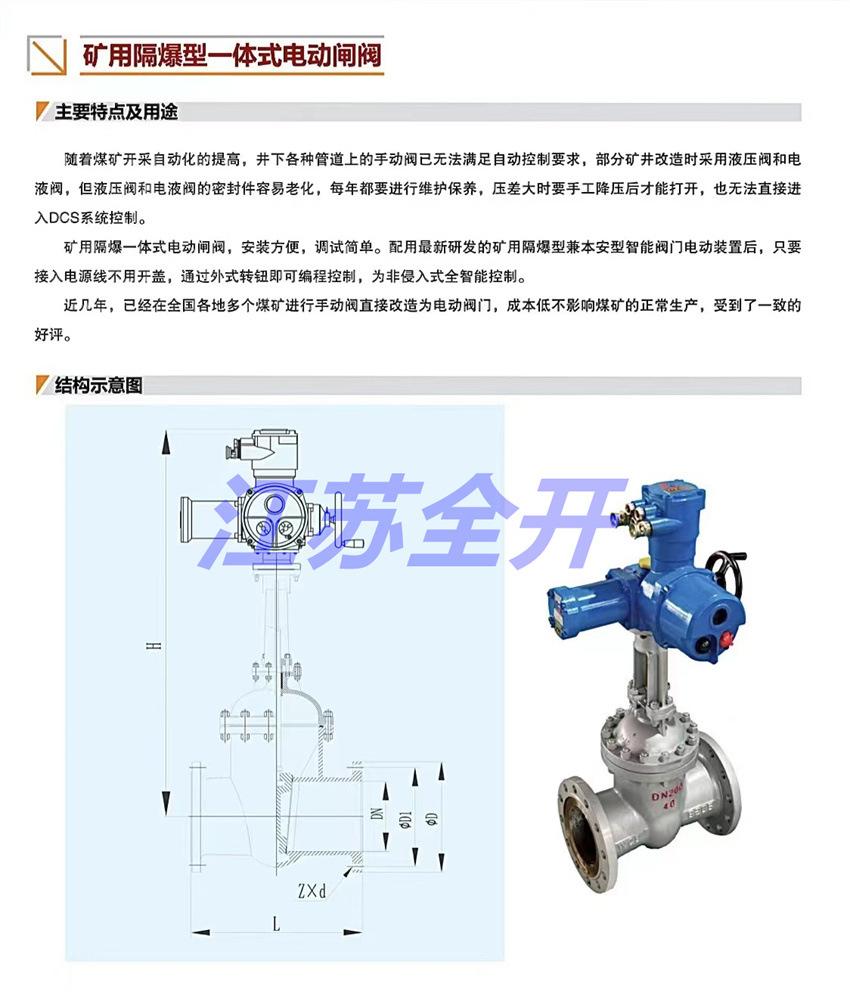

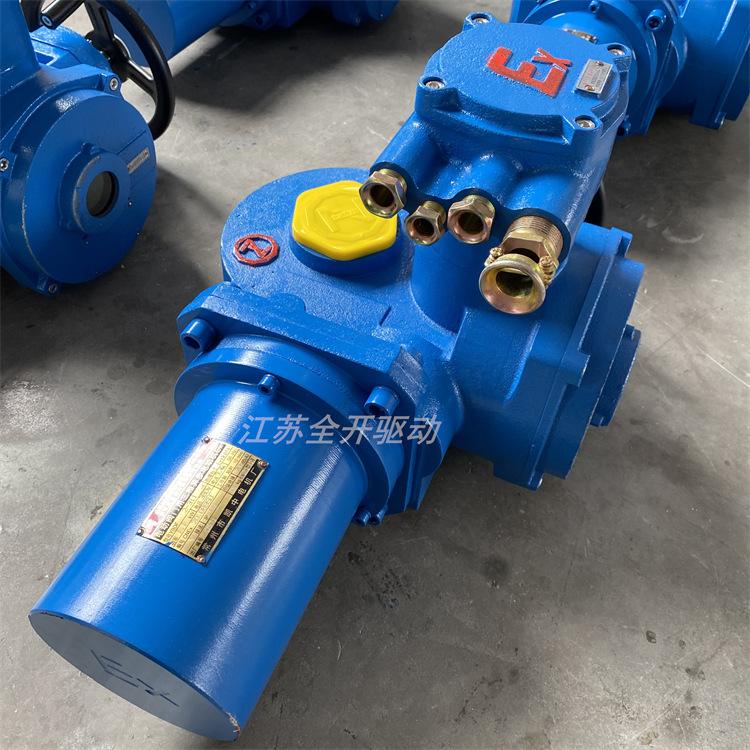

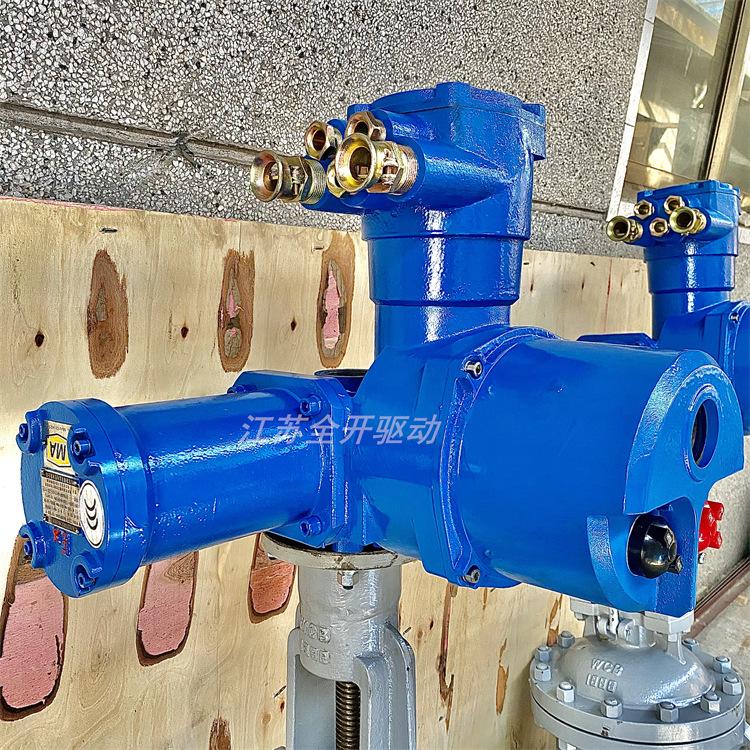

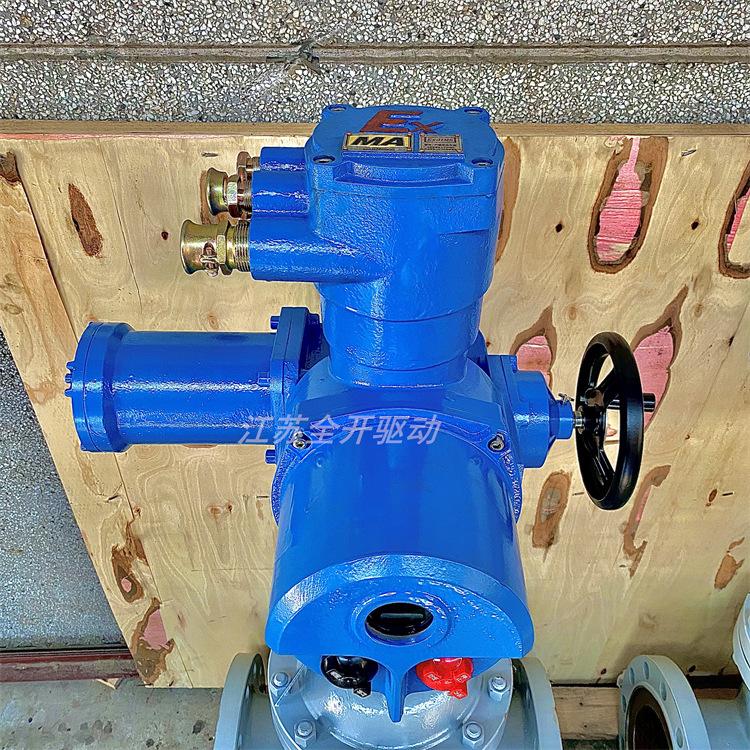

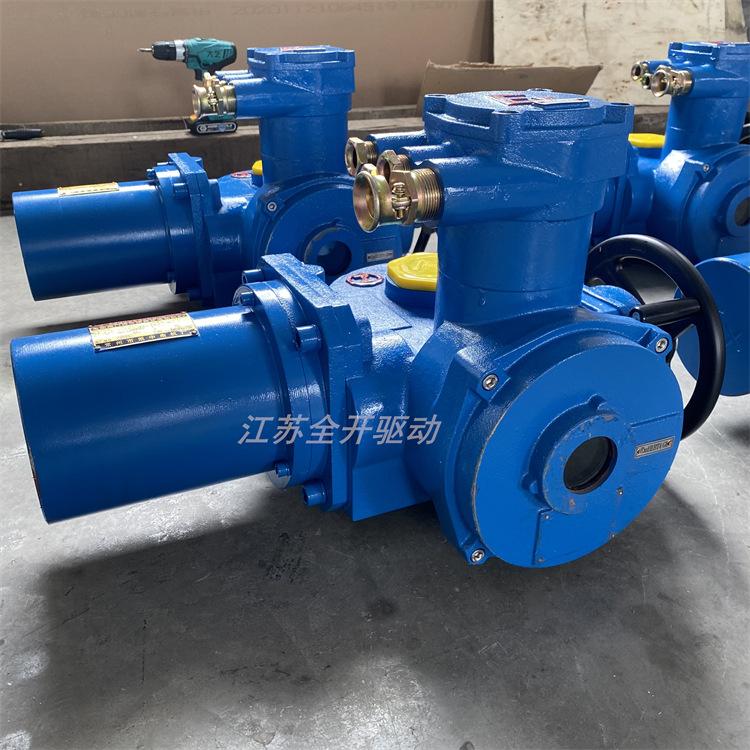

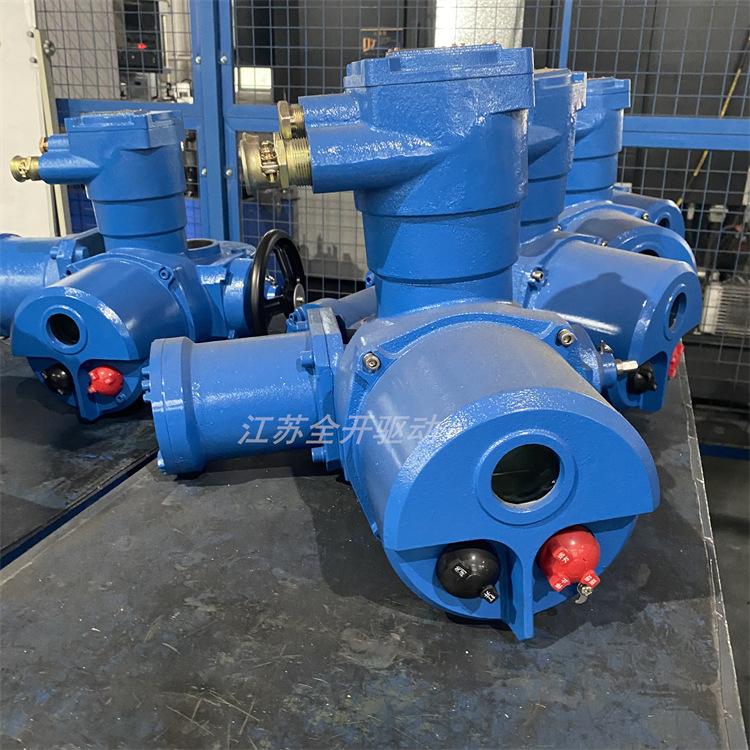

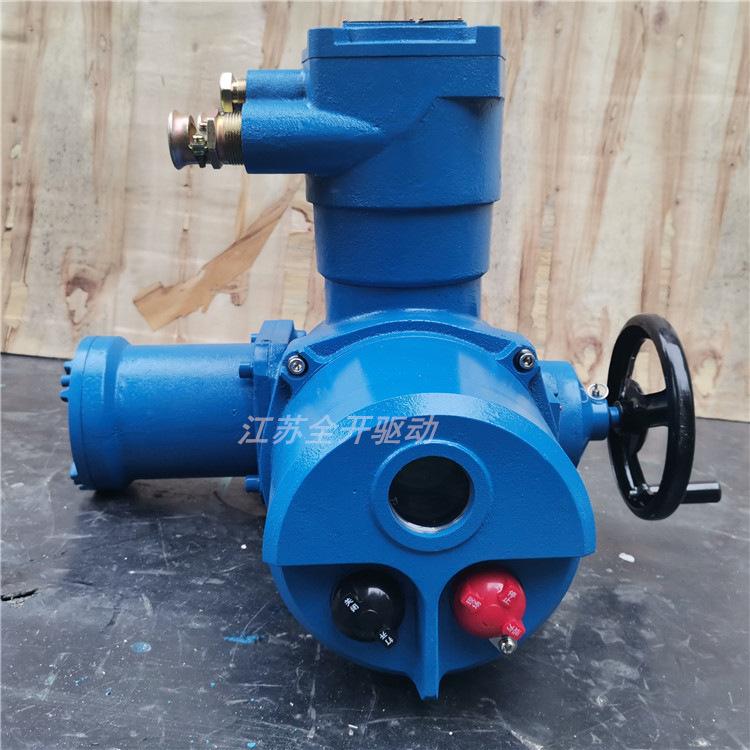

Exhibición de productos
