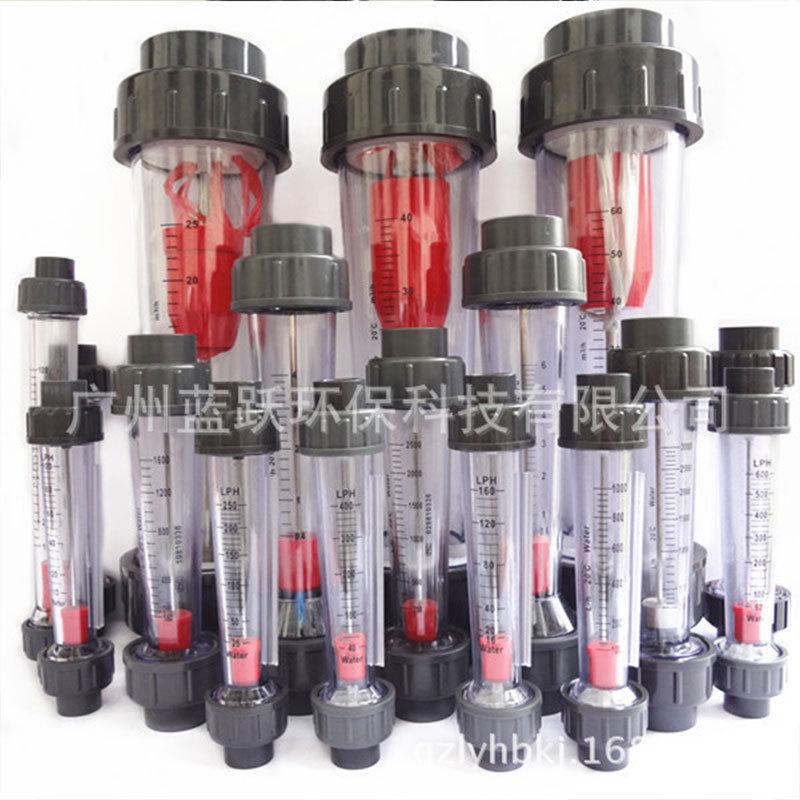

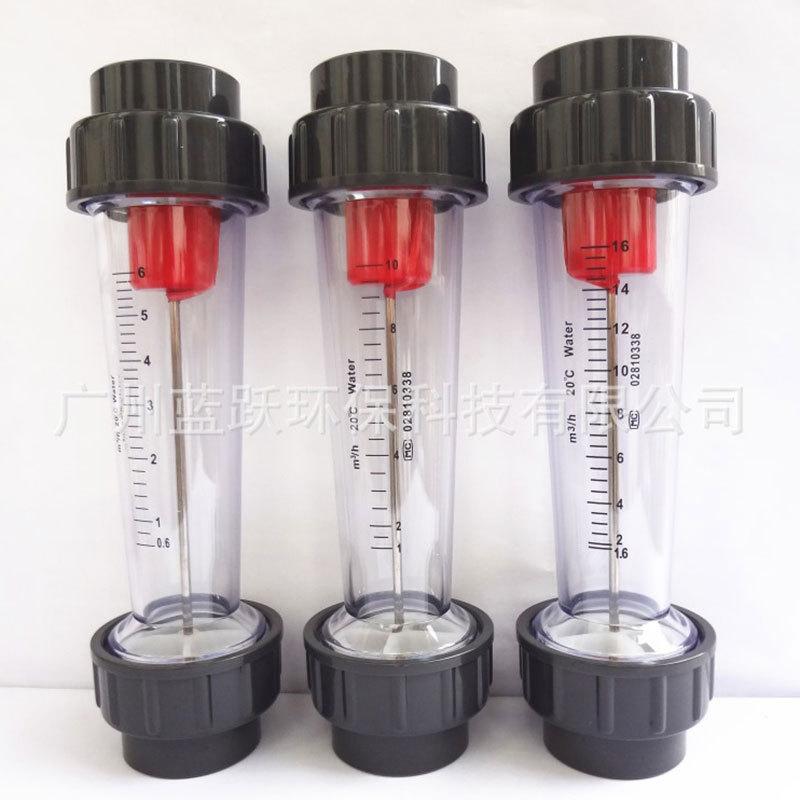

LZT-SSerie flotador de plástico medidor de flujo de tubo de plástico
|
modelo |
Rango de medición |
medio |
Observación |
|
LZT-15S06D |
6-60 l/h |
agua |
Con varilla guía |
|
LZT-15S10D |
10-100 L/h |
||
|
LZT-15S16D |
16-160 L/h |
||
|
LZT-15S25D |
25-250 L/h |
||
|
LZT-15S40D |
40-400 L/h |
||
|
LZT-15S60D |
60-600 L/h |
||
|
LZT-25S10D |
100-1000 L/h |
||
|
LZT-25S16D |
160-1600 L/h |
||
|
LZT-25S25D |
250-2500 L/h |
||
|
LZT-25S30D |
300-3000 L/h |
||
|
LZT-32S04D |
0.4-4m/h |
||
|
LZT-32S06D |
0.6-6m/h |
||
|
LZT-50S04D |
0.4-4 m/h |
||
|
LZT-50S06D |
0.6-6 m/h |
||
|
LZT-50S10D |
1-10 m/h |
||
|
LZT-50S16D |
1.6-16 m/h |
||
|
LZT-65S25D |
5-25 m/h |
||
|
LZT-65S40D |
8-40 m/h |
||
|
LZT-65S60D |
12-60 m/h |
||
|
LZT-80S25S/F |
5-25 m/h |
Conexión bridada, Con varilla guía |
|
|
LZT-80S40S/F |
8-40 m/h |
||
|
LZT-80S60S/F |
12-60 m/h |

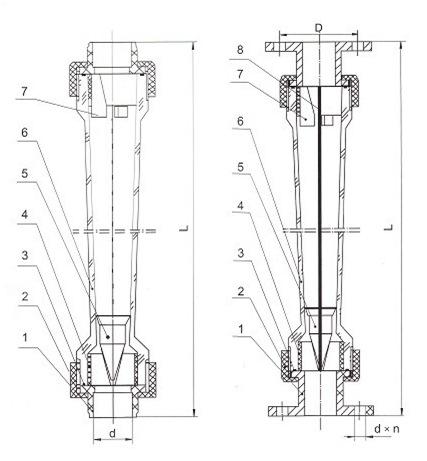

Nombre de la pieza y material
|
número de serie |
nombre |
Material |
|
|
1 |
tomar el control |
abdominales |
|
|
2 |
tuerca |
abdominales |
|
|
3 |
Junta tórica |
caucho de nitrilo |
|
|
4 |
Tope inferior |
abdominales |
|
|
5 |
Flotar |
Forro ABS |
|
|
6 |
Cono |
PD |
|
|
7 |
Tope superior |
abdominales |
|
|
8 |
Varilla guía |
316 |
Dimensiones de instalación
|
Diámetro (mm) |
Tamaño de tubo largo |
Tamaño de tubo corto |
Tamaño de conexión de brida (brida de inyección PN1.0) |
|||||||
|
Yo |
d |
Yo |
d |
Yo |
D |
d×n |
||||
|
|
Hundiéndose |
Hilo |
Hundiéndose |
Hilo |
Tubo largo |
tubo corto |
|
|
||
|
15 |
280 |
F20 |
1/2” |
200 |
F20 |
G1/2” |
— |
— |
— |
— |
|
25 |
380 |
F32 |
G3/4” |
226 |
F32 |
G3/4” |
— |
— |
— |
— |
|
32 |
— |
— |
— |
288 |
Ф40 |
G1” |
— |
— |
— |
— |
|
50 |
430 |
Ф63 |
G11/2” |
341 |
Ф63 |
G11/2” |
— |
— |
— |
— |
|
65 |
— |
— |
— |
430 |
Ф75 |
G2” |
— |
522 |
145 |
17×8 |
|
80 |
— |
— |
— |
— |
— |
— |
540 |
160 |
17×8 |
|
