Medidor de Vacío Pirani Serie NC810 Medidor de Vacío Millitorr Reemplaza a Agilent PVG50
Vacío Piranicontar
--Shanghai Nuocheng Instrument Co., Ltd.--Serie NC810
Introducción del producto
El manómetro de vacío Pirani MEMS es un manómetro de vacío que mide el vacío depositado sobre un diafragma micromecanizado suspendido.Calefacción Eléctrica Un dispositivo que mide la presión de gas de vacío midiendo la pérdida de calor de un elemento resistivo debida a la presión.
Este elemento sensor se basa en la segunda generaciónMEMSDiseño de chip de conductividad térmica ，Y emitir la señal La señal se convierte en una señal industrial estándar.
El principio de funcionamiento del chip de conductividad térmica es:Cuanto mayor sea el vacío ,Cu peor conductividad térmica del gas,Sensor de conductividad térmica Menos pérdida de calor。
El circuito amplificador amplifica la señal diminuta del chip sensor. ，Luego digitalizado en un microprocesador ， Luego pasa AprobarI2CLa comunicación transmite el valor medido por el sensor al mundo exterior 。Dado que la conductividad térmica se ve afectada por la temperatura al medir el vacío
Grado de interferencia ，Así que añadimos un sensor de temperatura al circuito ，microenEl procesador obtiene datos de temperatura después ，Utiliza un algoritmo de compensación de temperatura dedicado ，Corregido el efecto de la temperatura ambiente en el sensorMolestar。
Aplicaciones
> Manómetro de Vacío Digital Portátil
> Manómetro de vacío para usar con bombas de vacío
Para evitar la deriva de la señal cuando el chip de conductividad térmica se autocalienta ，Añadimos unIngresado Función de interrupción ，Asegúrese de que el chip del sensor funcione siempre(autocalentamiento)deNo más que 100 milisegundo。
MPGLas señales de salida de los sensores de la serie están estrictamente calibradas 。Salida de señales industriales estándar ，como0~ 10V，4~20 mA，RS485U otras señales industriales estándar 。Precisión de salida después de la calibración， Se puede alcanzar el valor medido15% ，Puede igualar o superar a otras marcas de transmisores de vacío Pirani en la industria Exactitud。

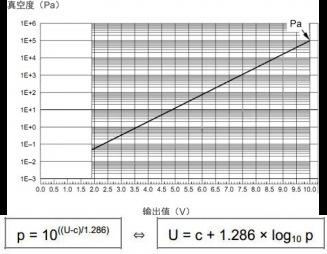

Curvas de salida y fórmulas
MPGLos transmisores de serie también tienen medidores de pantalla disponibles 。Mostrar valor de vacío localmente ，Fácil de entender intuitivamente para los usuarios Condiciones de trabajo de equipos de vacío。
Características
> Rango de medición:1~760,000mTorr(0. 1Pa~100kPa)
> Tiempo de respuesta: Menos que 1.2 Segundo>Bajo consumo de energía ，Puede funcionar con pilas
> Compensado por temperatura
> La función de interrupción garantiza que no haya deriva de datos en entornos de alto vacío
> Algoritmo de Linealización por Partes ，Fácil de calibrar
> Anticontaminación, Resistente al vapor de agua, neblina de aceite y polvo
parámetro
Condiciones de prueba: Tensión de alimentación:3.3+/- 0.01VCC， temperatura ambienteTa = 25°C， Humedad relativa:40%
|
Especificación |
valor mínimo |
Valor típico |
valor máximo |
unidad |
Condiciones aplicables |
|
Rango de medición |
0.1 |
|
760,000 |
mTorr |
|
|
Exactitud |
|
+/-50% |
|
Lectura |
|
|
|
+/-15% |
|
Lectura |
1mTorr |
|
|
|
+/-50% |
|
Lectura |
10～76，000mTorr |
|
|
|
100 |
|
mTorr |
1～50，000mTorr |
|
|
señal de salida |
0 |
|
10 |
VCC |
|
|
Tensión de alimentación |
12 |
|
30 |
VCC |
|
|
Corriente de trabajo |
|
13 |
|
mamá |
1.2VAl calentar |
|
Temperatura de funcionamiento |
-25 |
|
85 |
。do |
|
|
temperatura de almacenamiento |
-40 |
|
90 |
。do |
|
|
Presión de sobrecarga |
|
400 |
|
PSI |
|
Guía de selección
Apariencia y secuencia de líneas:

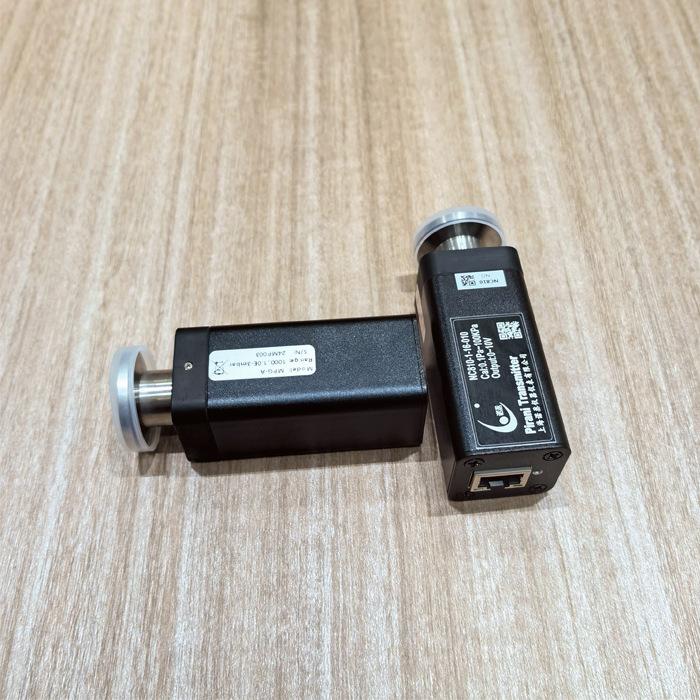

Medidor de Vacío Pirani Serie NC810
Acerca de la trazabilidad y la calibración
Instituto Nacional de Metrología de China(Número de Identificación del Material)Es el centro de investigación de ciencia metrológica más alto del país y una metrología legal nacional Instituciones técnicas. 1999 Comité Internacional de Pesas y Medidas(CIPM)Fundación Nacional de Metrología(marca)Casi Él Certificado de calibración emitido por el Instituto Nacional de Metrología Acuerdo sobre Reconocimiento Mutuo de Certificados de Medición(CIPM MRA)。
El sistema de gestión de calidad cumple conISO/IEC17025estándar , aprobó el Servicio Nacional de Acreditación de China para la Evaluación de la Conformidad(CNAS)Programa de Metrología de Asia Pacífico(APMP)Revisión conjunta de capacidades de calibración y medición(CMCs)En el internacional Oficina de Metrología(BIPM)Publicado en la base de datos de comparación clave.
2020 Año ，NIMyCNASMemorando de Entendimiento firmado sobre actividades de evaluación técnica en el campo de la acreditación, reconocerNIMSoporte metrológico y calibración proporcionados/Resultados de la pruebaTrazabilidad 。
La incertidumbre de los resultados de la calibración se evalúa y expresa de acuerdo conJJF1059Requisitos de las normas de serie 。
