1. Características de la máquina herramienta:
1. Las superficies de unión entre el cabezal y la bancada, el contrapunto y la paleta se raspan y pulen manualmente, y toda la máquina se prueba estrictamente para garantizar de manera efectiva la precisión y la estabilidad de la máquina herramienta.
2. La máquina herramienta está fabricada en hierro fundido de alta resistencia, con materiales especiales de cobre y cromo añadidos. El ancho del riel guía de la bancada es de 400 mm y su profundidad de temple alcanza los 4 mm, lo que mejora eficazmente la resistencia al desgaste y la estabilidad de la máquina herramienta.
3. El sistema de lubricación de la caja del cabezal de la máquina herramienta utiliza una bomba cicloidal para la lubricación forzada circulante. Adaptado al clima cálido del sur, garantiza la limpieza y la disipación del calor de la caja del cabezal, prolongando eficazmente la vida útil de los rodamientos y engranajes.
4. El husillo de la máquina herramienta adopta cojinetes Wafangdian y los engranajes de la máquina herramienta están rectificados con precisión, lo que mejora efectivamente la dureza del engranaje y reduce el ruido de la máquina herramienta.
5. Utilice husillo de bolas de marca nacional y la tuerca está hecha de aleación de bronce de alta calidad para garantizar resistencia al desgaste y retención de la precisión.
2. Parámetros técnicos principales de las máquinas herramienta:
Parámetros técnicos | unidad | CA6150×750/1000/1500/2000/3000/4000 | ||
Diámetro máximo de rotación de la pieza de trabajo en la bancada | mm | 500 | ||
Diámetro máximo de rotación de la pieza de trabajo en el portaherramientas | mm | 300 | ||
Diámetro máximo de la pieza de trabajo para la ranura del sillín | mm | 720 | ||
Longitud efectiva de la ranura del sillín | mm | 210 | ||
ancho de la cama | mm | 400 | ||
Longitud máxima de la pieza de trabajo | mm | 750/1000/1500/2000/3000/4000 | ||
Sección de la barra de herramientas | mm | 25 X25 | ||
Orificio cónico del extremo delantero del husillo: | Mohs | número 6 | ||
Cantidad de alimento |
| 64 tipos | ||
Rango de velocidad del husillo (número de etapas) | r/min | 10-1400/16-1400 (24 niveles) | ||
Diámetro del orificio pasante del husillo | mm | 52., 80, 105 | ||
Rango de roscas métricas (número de tipos) | mm | 1-192 mm (44 tipos) | ||
Rango de roscas en pulgadas (número de tipos) | Diente/hora | 2-24tpi (21 tipos) | ||
Hilo del módulo |
| 0,25-48 (39 módulos) | ||
Diámetro del paso de rosca |
| 1-96DP (37 tipos) | ||
Carrera máxima del husillo del contrapunto | mm | 150 mm | ||
Cono del orificio del husillo del contrapunto | Mohs | Mohs 5 | ||
Diámetro del husillo del contrapunto | mm | 75 | ||
potencia del motor principal | kilovatio | 7.5 | ||
Peso de la máquina |
| kilogramo | peso bruto | peso neto |
Longitud 750 mm | 2170 | 2060 | ||
Longitud 1000mm | 2260 | 2140 | ||
Longitud 1500 mm | 2420 | 2290 | ||
Longitud 2000mm | 2790 | 2640 | ||
Longitud 3000mm | 3450 | 3300 | ||
Longitud 4000mm | 3750 | 3600 | ||
Tamaño del paquete | Longitud 750 mm | mm | 2550×1140×1750 | |
Longitud 1000mm | 2700×1140×1750 | |||
Longitud 1500 mm | 3200×1140×1750 | |||
Longitud 2000mm | 3700×1140×1750 | |||
Longitud 3000mm | 4850×1140×1750 | |||
Longitud 4000mm | 5800×1140×1750 | |||

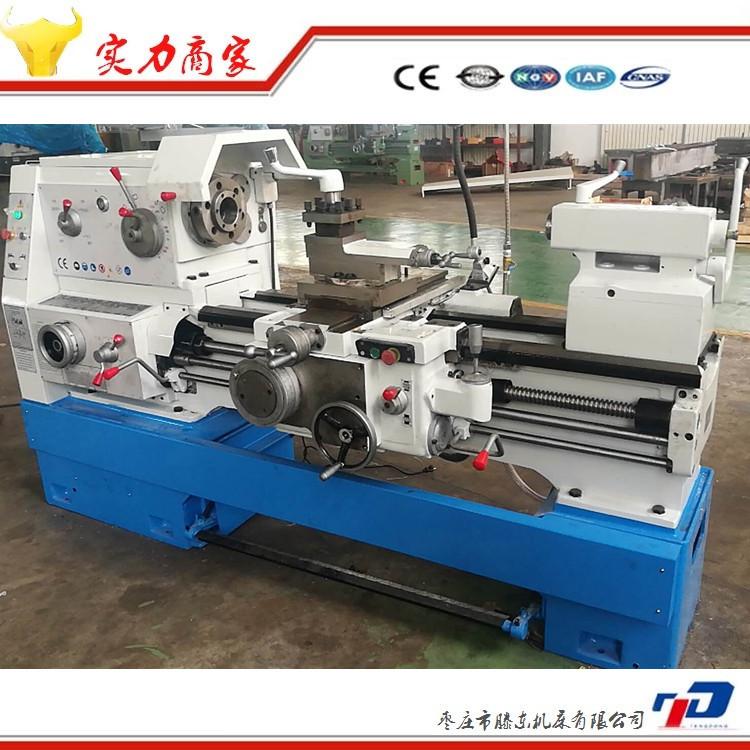

CA61(2)50Esta serie de tornos horizontales convencionales es adecuada para tornear superficies cilíndricas internas y externas, superficies cónicas y otras superficies giratorias, así como para tornear roscas en sistemas métricos, imperiales, modulares y de paso diametral, y permite realizar taladrados y embutidos en aceite. Son tornos horizontales muy versátiles y se utilizan ampliamente en el procesamiento por lotes de diversas piezas de ejes y discos.
La bancada de esta serie de tornos es más ancha que la de los tornos ordinarios y el ancho del riel guía400 mmTiene alta rigidez y la superficie del riel guía está templada con frecuencia media, lo que es duradero y resistente al desgaste.
El torno es fácil de operar y el carro está equipado con un mecanismo de movimiento rápido. Adopta una sola manija para una operación intuitiva y es fácil de usar.
La rigidez estructural y la rigidez de transmisión del torno son mayores que las de los tornos generales, con alta utilización de potencia, y es adecuado para corte pesado.
Antes de salir de fábrica, el torno se inspecciona estrictamente de acuerdo con los procedimientos de inspección y se somete a pruebas de corte fuerte para garantizar que la máquina herramienta tenga buena estabilidad de precisión y fiabilidad de procesamiento.
Lista de accesorios y herramientas
número de serie | nombre | Dimensiones y modelos | unidad | cantidad | Observación |
1 | dispositivo de enfriamiento | CA6150-14 | colocar | 1 |
|
2 | equipo de iluminación | JC11 | colocar | 1 |
|
3 | Mandril de tres mordazas | φ250 K11250/D8 | colocar | 1 |
|
4 | placa frontal | Φ500 | colocar | 1 |
|
5 | de primera categoría | Ⅱ5 S25-2 | piezas | 1 |
|
6 | Conjunto de perno de anclaje | M20x400 GB/T799-88 | colocar | 6 |
|
7 | Llave portaherramientas | 17 S92-5 | piezas | 1 |
|
8 | Llave de doble punta | 12x14 S91-1 | piezas | 1 |
|
9 | Llave de doble punta | 17x19 S91-1 | piezas | 1 |
|
10 | Llave de doble punta | 22x24 S91-1 | piezas | 1 |
|
11 | Llave de doble punta | 27x30 S91-1 | piezas | 1 |
|
12 | llave Allen | 6 S91-7 | piezas | 1 |
|
13 | llave Allen | 8 S91-7 | piezas | 1 |
|
14 | llave Allen | 10 S91-7 | piezas | 1 |
|
15 | llave Allen | 12 S91-7 | piezas | 1 |
|
16 | Llave de gancho | 135-140 S93-1 | piezas | 1 |
|
17 | destornillador | 9x12 S81-1 | piezas | 1 |
|
18 | Alicates para anillos de retención | 2S94-1 | piezas | 1 |
|
19 | pistola de aceite |
| piezas | 1 |
|
20 | Guía del usuario |
| Libro | 1 |
|
21 | Certificado de cumplimiento |
| compartir | 1 |
|
22 | Lista de embalaje |
| compartir | 1 |
|
