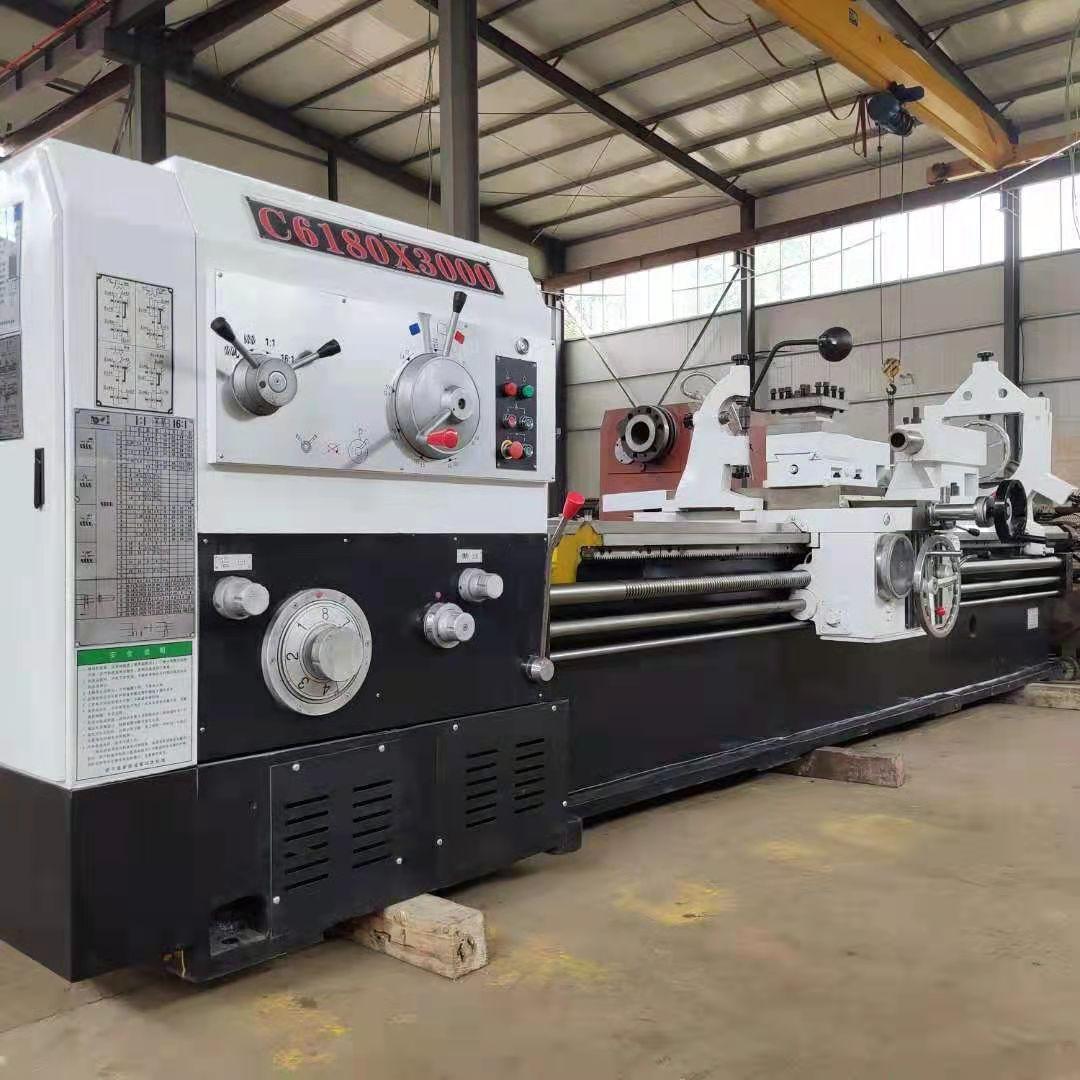

Este torno ofrece alta potencia, gran rigidez y un amplio rango de velocidad de husillo, ideal para cortes de alta velocidad. Puede tornear caras frontales, círculos externos, agujeros internos y diversas roscas en sistemas métricos, imperiales, de módulo y de paso diametral, además de realizar taladrado, trepanado, mandrinado y otros procesos. El frenado del husillo y las direcciones de avance y retroceso se controlan hidráulicamente, y los frenos son sensibles y fiables. La velocidad inicial se puede ajustar sin detener la máquina. El cabezal cuenta con lubricación forzada con aceite a presión, y el husillo está disponible en varios rangos de velocidad.
La caja deslizante cuenta con un mecanismo de seguridad que evita que el torno se dañe por sobrecarga. El portaherramientas superior permite mecanizar conos cortos, y el movimiento combinado de avance longitudinal y del portaherramientas superior permite mecanizar conos largos. Los rieles de la bancada están endurecidos superficialmente para prolongar su vida útil. Las palancas de operación del torno están centralizadas y son fáciles de usar.
|
|
|
CW61100 |
|
Diámetro máximo de rotación del lecho |
mm |
1000 |
|
Diámetro máximo de giro en el sillín |
|
|
|
Diámetro máximo de rotación en el portaherramientas |
mm |
680 |
|
Longitud máxima de la pieza de trabajo |
mm |
5000- |
|
Diámetro del orificio pasante del husillo y tipo de cabezal del eje |
mm |
φ105;D11 |
|
Cono frontal y cono superior de orificio pasante de husillo |
mm |
φ120 Mohs No. 5 |
|
Serie y rango de velocidades del husillo |
r/min |
18 tipos 5.4-720 |
|
Magnitud y rango de avance longitudinal |
mm/r |
64 especies 0,06-24,3 |
|
alcance1:1 |
mm/r |
0,1-1,52 |
|
alcance16:1 |
mm/r |
1.6-24.3 |
|
Gama de microalimentación mediante intercambio de engranajes |
mm/r |
0,06-0,912 |
|
Relación entre la alimentación transversal y la alimentación longitudinal |
|
1/2 |
|
Velocidad de movimiento rápido de la silla de montar |
mm/min |
4000 |
|
Paso de tornillo de máquina herramienta |
mm |
12 (métrico) 1/2" (imperial) |
|
Número y rango de tipos de roscas métricas |
mm |
50 tipos 1-240 |
|
Número y rango de roscas en pulgadas |
|
26 tipos 14-1 tpi |
|
Número y rango de subprocesos del módulo |
mm |
53 tipos 0,5-120 |
|
Número y rango de roscas de paso de diámetro |
|
24 tipos de 28-1 DP |
|
Recorrido lateral máximo del poste de herramientas inferior |
mm |
500 |
|
Carrera máxima del soporte de herramienta superior |
mm |
200 |
|
Recorrido del manguito del contrapunto |
mm |
250 |
|
Cono de manguito de contrapunto |
|
MohsNúmero 5 |
|
Ancho del riel guía de la bancada del torno y dureza de temple |
mm |
600RC52 |
|
potencia del motor principal |
kilovatios |
15/11 |
|
Potencia del motor rápida |
kilovatios |
1.1 |
|
Potencia del motor de la bomba de enfriamiento |
o |
90 |
|
Ancho de la máquina× altura/ancho del embalaje × altura |
mm |
1550×1630/ |
|
Longitud de la máquina/Longitud de la caja de embalaje |
|
|
|
Longitud máxima de la pieza de trabajo |
|
|
|
750 |
mm |
|
|
1500 |
mm |
3700/4150 |
|
2000 |
mm |
|
|
3000 |
mm |
5250/5650 |
|
4000 |
mm |
6250/6650 |
|
5000 |
mm |
7250/8050 |
|
10000 |
mm |
12250/13050 |
|
Peso neto de la máquina herramienta |
|
|
|
Longitud máxima de la pieza de trabajo |
|
|
|
750 |
mm |
|
|
1500 |
mm |
4900/6000 |
|
2000 |
mm |
|
|
3000 |
mm |
5500/6900 |
|
4000 |
mm |
6100/8000 |
|
5000 |
mm |
6900/9000 |
|
10000 |
METROmetro |
12000/13000 |
|
ancho de la cama |
mm |
600 |
|
capacidad de peso |
kilogramo |
4000 |
