Se puede proporcionar máquina de exportación en inglés.
El rugosímetro de precisión TR200 es un instrumento de prueba de acabado superficial de alta precisión que puede medir la rugosidad de las superficies de varias piezas mecanizadas, incluyendo planos, superficies inclinadas, superficies cilíndricas exteriores, superficies curvas, agujeros pequeños, ranuras y ejes.
Ámbito de aplicación: Prueba de rugosidad superficial de piezas metálicas y no metálicas, adecuada para una variedad de piezas mecanizadas, fabricación de procesamiento mecánico, pruebas, inspección de mercancías y otros departamentos, especialmente adecuada para la inspección in situ de piezas grandes y líneas de producción, así como para la calibración de salida por parte de departamentos de pruebas, medición, inspección de mercancías y otros, sin causar daños a la pieza de trabajo.
característica principal:
·Diseño mecatrónico, tamaño pequeño, peso ligero y fácil de usar;
·Adopta el chip DSP para el control y procesamiento de datos, que es rápido y tiene bajo consumo de energía;
Compatible con estándares ISO, DIN, ANSI, JIS y otros;
·El tiempo de trabajo continuo es superior a 20 horas.
Capacidad de almacenamiento de datos ultra grande, capaz de almacenar 100 conjuntos de datos originales y formas de onda
Configuración y visualización del reloj en tiempo real, conveniente para el registro y almacenamiento de datos.
·Tiene funciones de ahorro de energía como suspensión automática y apagado automático.
·Diseño de circuito y software confiable para evitar fallas del motor.

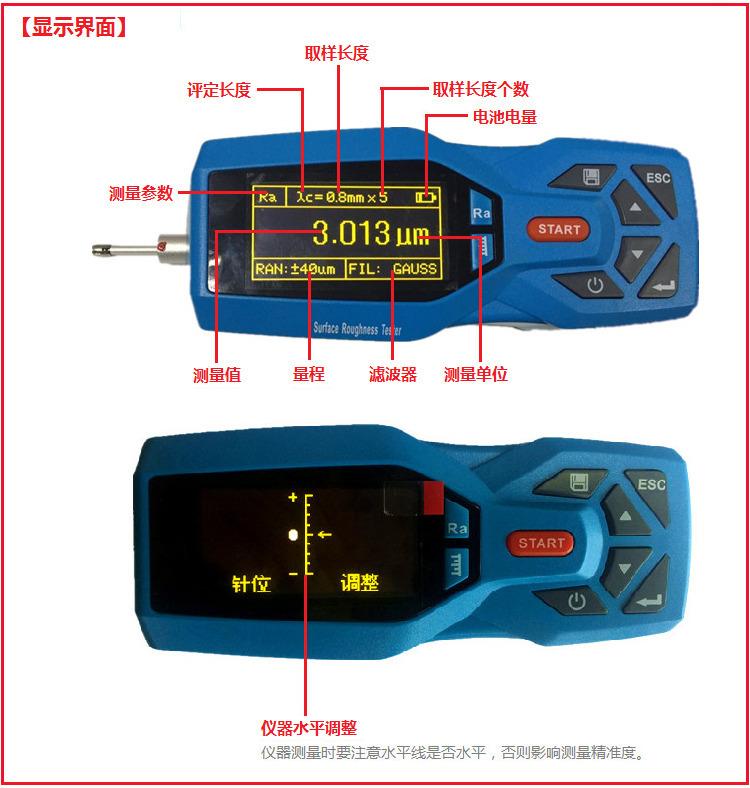

Mostrar información de medición, información de solicitud de menú, información de error, encendido/apagado y otra información de solicitud
·Selección de idioma chino/inglés;

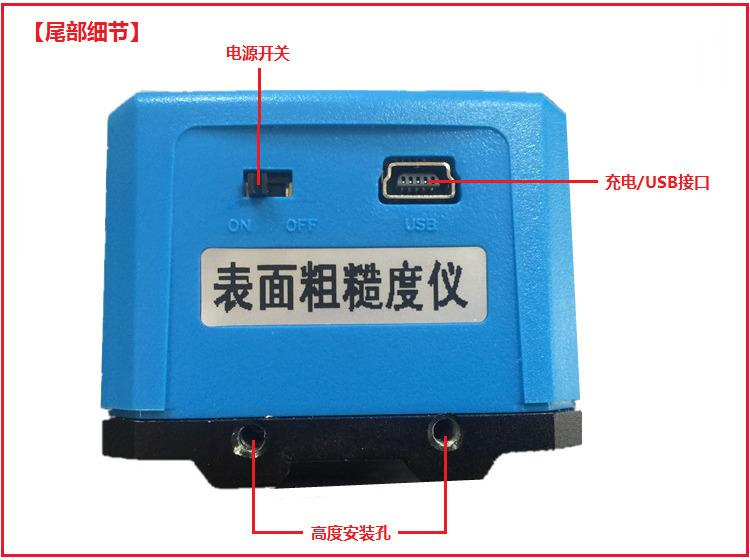

·Se puede conectar a computadoras e impresoras;
Imprimir todos los parámetros o imprimir cualquier parámetro establecido por el usuario.
·La función Bluetooth es opcional.

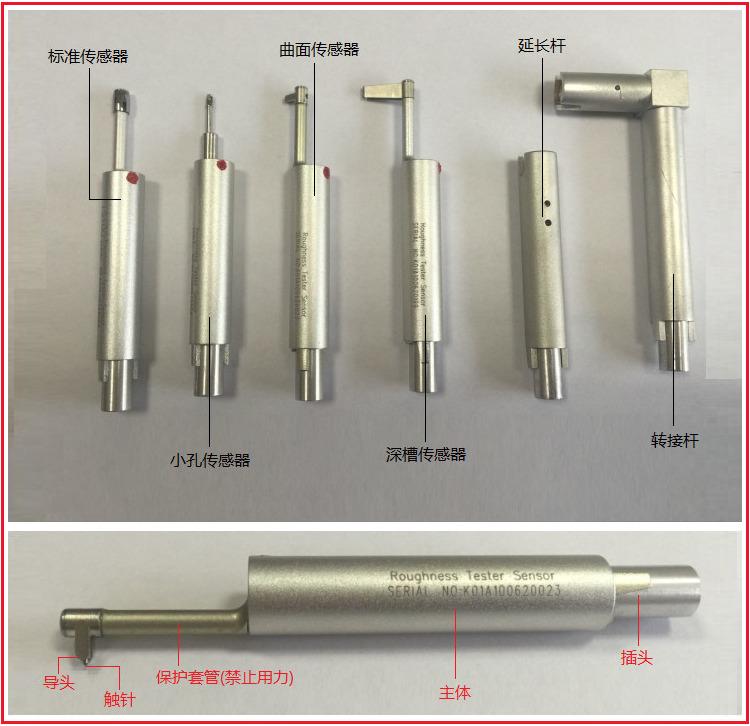

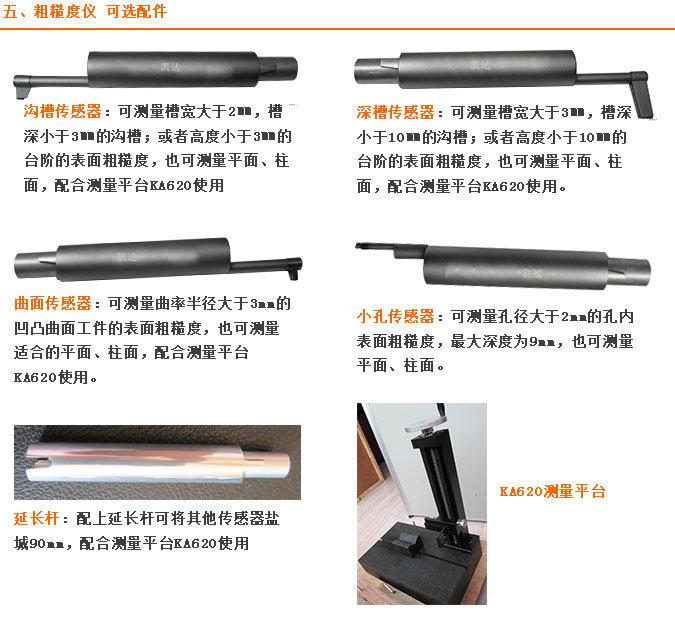

·Los accesorios opcionales incluyen sensor de superficie curva, sensor de orificio pequeño, plataforma de medición, funda de sensor, varilla de extensión, etc.
Los parámetros principales:
|
nombre |
contenido |
|
|
Medición alcance |
Eje Z (vertical) |
160 μm |
|
Eje X (horizontal) |
17,5 mm |
|
|
resolución |
Eje Z (vertical) |
0,01 μm/±20 μm |
|
0,02 μm/±40 μm |
||
|
0,04 μm/±80 μm |
||
|
Medición proyecto |
parámetro |
Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr |
|
estándar |
ISO, ANSI, DIN, JIS |
|
|
gráficos |
Curva de velocidad de apoyo, perfil de rugosidad, perfil directo |
|
|
filtrar |
RC, PC-RC, Gauss, DP |
|
|
Longitud de muestreo (yor) |
0,25, 0,8, 2,5 mm |
|
|
Duración de la evaluación (yonorte) |
Yon=yor×nn=1~5 |
|
|
sensor |
Principio de medición |
Inductor diferencial de desplazamiento |
|
aguja |
Diamante natural, ángulo de cono de 90°, radio de punta de 5 μm |
|
|
medición de fuerza |
<4 mN |
|
|
guía |
Carburo, radio de dirección de deslizamiento 40 mm |
|
|
Velocidad de planeo |
yor=0,25, Vt=0,135 mm/s |
|
|
yor=0,8, Vt=0,5 mm/s |
||
|
yor=2,5, Vt=1 mm/s |
||
|
Retorno Vt=1mm/s |
||
|
Error de indicación |
No más de ±10% |
|
|
Variabilidad del valor de indicación |
No más del 6% |
|
|
fuente de alimentación |
Batería recargable de iones de litio incorporada, cargada con cargador DC5V, 800 mA |
|
|
Dimensiones |
158 x 63,5 x 46 mm |
|
|
peso |
Aproximadamente 300 g |
|
|
entorno de trabajo |
Temperatura: - 20℃ ~ 40℃ Humedad: < 90% HR |
|
|
Entorno de almacenamiento y transporte |
Temperatura: - 40℃ ~ 60℃ Humedad: < 90% HR |
|
|
parámetro |
Rango de visualización |
|
Ra,Rq |
0,005 μm ~ 16 μm |
|
Rz, R3z, Ry, Rt, Rp, Rm |
0,02 μm ~ 160 μm |
|
Sk |
0 ~ 100% |
|
S,Sm |
1 mm |
|
por favor |
0 ~ 100%
|
