Parámetros técnicos

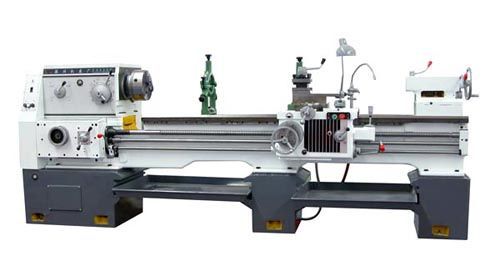

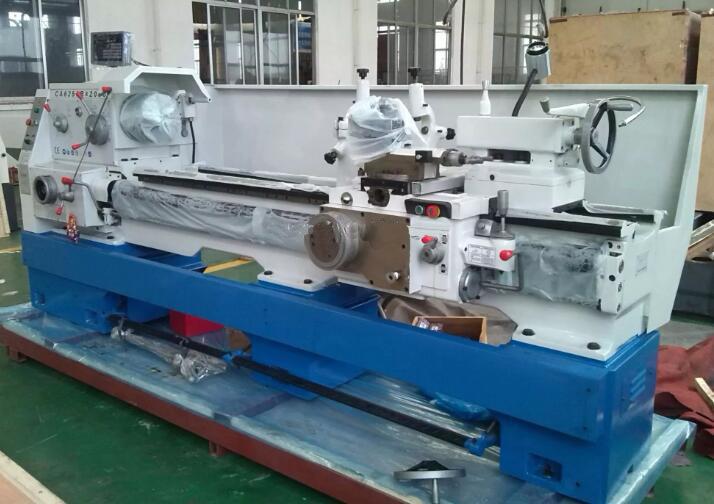

CA6150

Diámetro máximo de la pieza de trabajo en la bancada

500 mm

Diámetro máximo de la pieza de trabajo en el portaherramientas

300 mm

Longitud máxima de la pieza de trabajo

750/1000/1500/2000/3000 mm

ancho de la cama

400 mm

Sección de la barra de herramientas

25×25 mm

Huso

Rango de velocidad del husillo

10-1400rpm（24 pasos）

Agujero interior del husillo

52mm、（80mm）

Conicidad del orificio del husillo

MohsNO.6（MT6）

Alimentar

Cantidad de alimento

64 tipos (para cada uno)

Rosca métrica

（1-192 mm) 44 tipos

Hilo imperial

（1-24tpi) 21 tipos

Hilo del módulo

0,25-48 (Módulo 39 tipos)

Diámetro del paso de rosca

1-96DP (37 tipos)

contrapunto

Carrera máxima del husillo de la bancada

150 mm

Diámetro del husillo inferior

75 mm

Cono del orificio del husillo en el extremo de la cama

MohsN.° 5 (MT5)

Motor principal

7,5 kW (10 CV)

Tamaño del paquete
(Largo × Ancho × Alto) mm

Dimensiones generales para 750 mm

2440x1140x1750

Dimensiones generales para 1000 mm

2650x1140x1750

Dimensiones generales para 1500 mm

3150x1140x1750

Dimensiones generales para 2000 mm

3650x1140x1750

Dimensiones generales para 3000 mm

4800x1140x1750

peso
(kilogramos)

Longitud

peso bruto

peso neto

Peso para 750 mm

2170

2060

Peso para 1000 mm

2260

2140

Peso para 1500 mm

2420

2290

Peso para 2000 mm

2790

2640

Peso para 3000 mm

3450

3300
