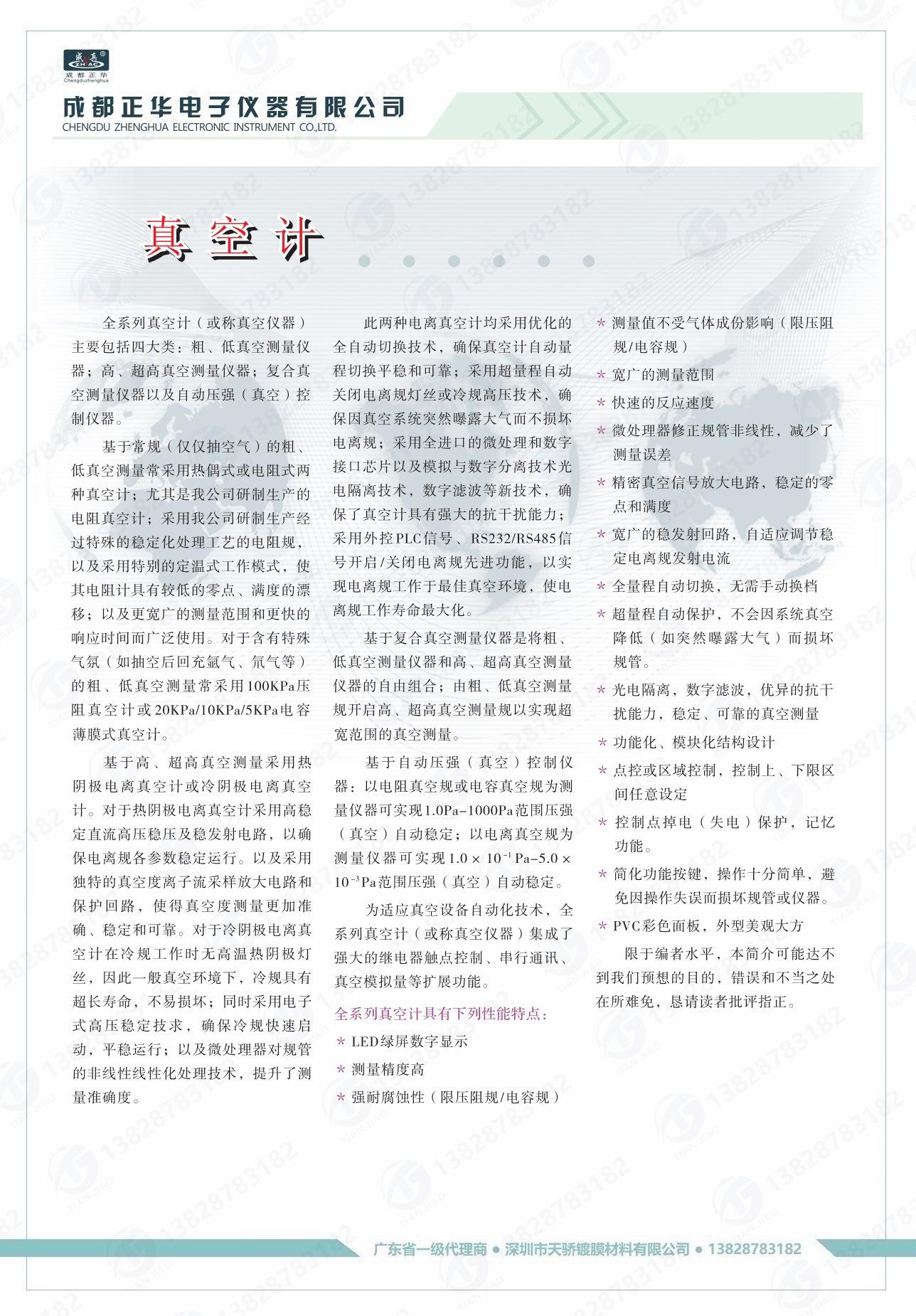

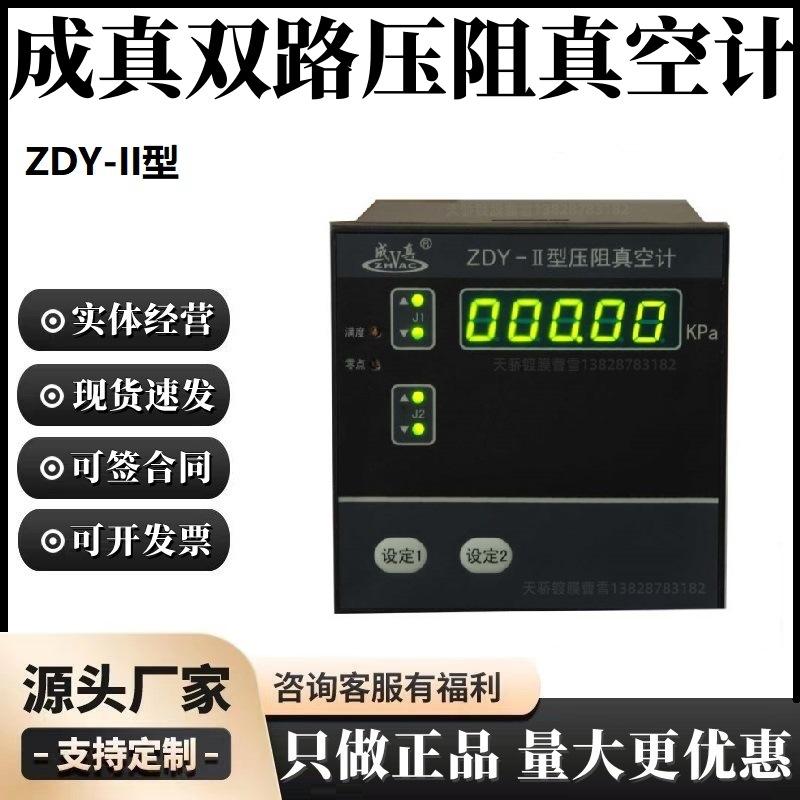

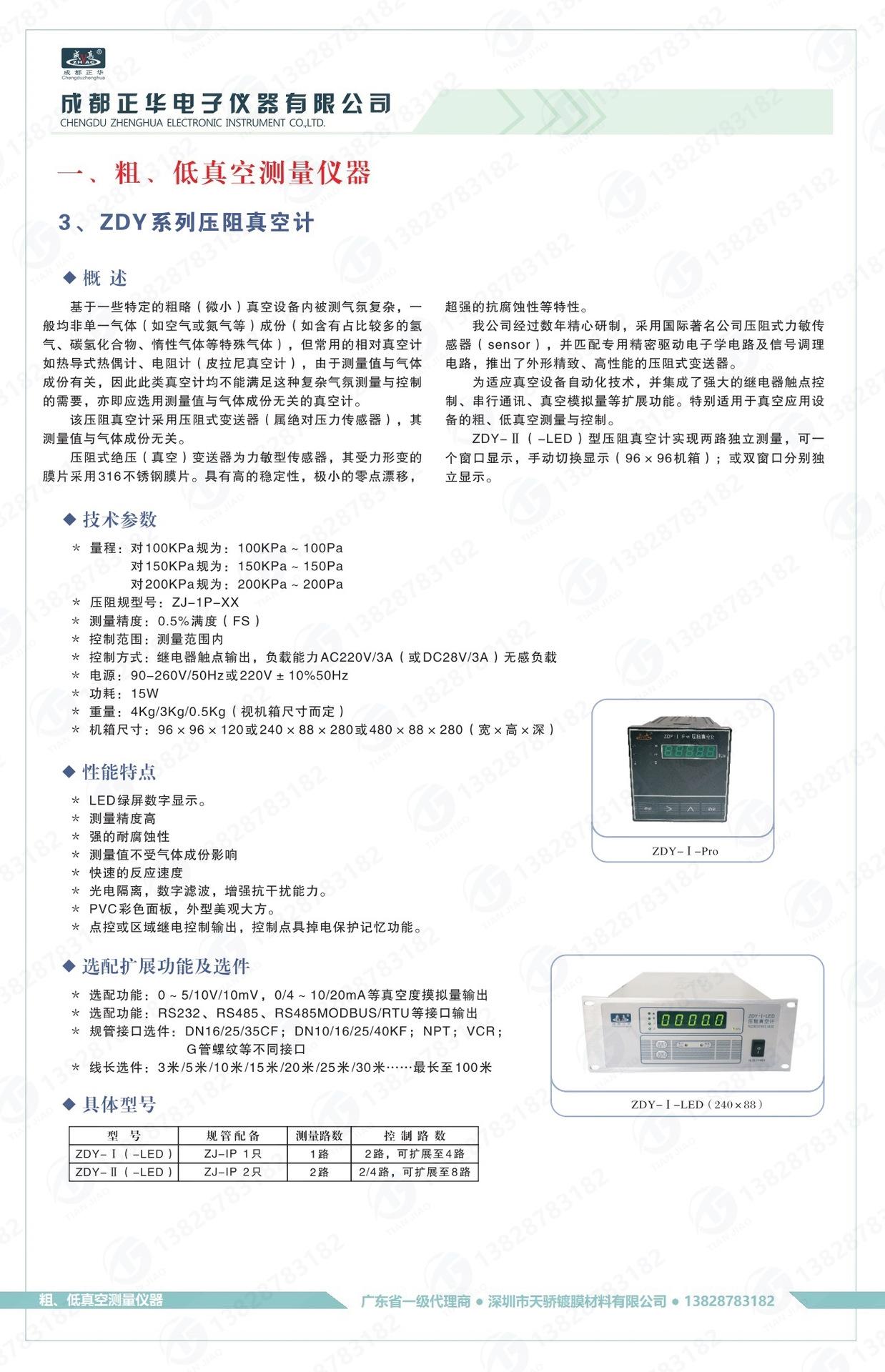

◆ Descripción general: Dado que la atmósfera medida en algunos equipos de vacío aproximado (micro) específicos es compleja, generalmente no es un componente de un solo gas (como aire o nitrógeno, etc.) (como contener una gran proporción de gases especiales como hidrógeno, hidrocarburos, gases inertes, etc.), pero los manómetros de vacío relativos de uso común, como los manómetros de termopar de conductividad térmica y los manómetros de resistencia (manómetros de vacío Pirani) no pueden satisfacer las necesidades de dicha medición y control de atmósfera compleja porque el valor medido está relacionado con la composición del gas, es decir, se debe seleccionar un manómetro de vacío cuyo valor medido sea independiente de la composición del gas. Este manómetro de vacío piezorresistivo utiliza un transmisor piezorresistivo (un sensor de presión ****), y su valor medido es independiente de la composición del gas.
El transmisor piezorresistivo de presión absoluta (vacío) es un sensor sensible a la fuerza, y su diafragma deformado por la fuerza está hecho de diafragma de acero inoxidable 316. Tiene alta estabilidad, deriva de cero extremadamente pequeña y súper resistencia a la corrosión. Después de varios años de cuidadosa investigación y desarrollo, nuestra empresa utiliza sensores piezorresistivos sensibles a la fuerza (sensores) de empresas de renombre internacional, y los combina con circuitos electrónicos de accionamiento de precisión especiales y circuitos de acondicionamiento de señal para lanzar transmisores piezorresistivos con apariencia exquisita y alto rendimiento. Para adaptarse a la tecnología de automatización de equipos de vacío, integra potentes funciones extendidas como control por contacto de relé, comunicación en serie y cantidad analógica de vacío. Es particularmente adecuado para la medición y el control de vacío grueso y bajo de equipos de aplicación de vacío.
◆ Parámetros técnicos:

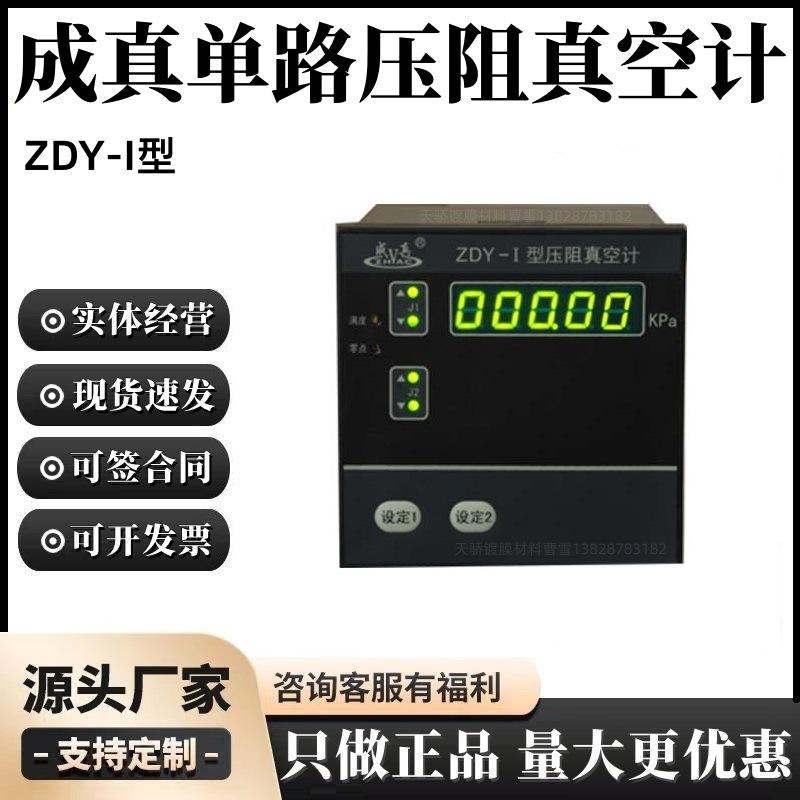

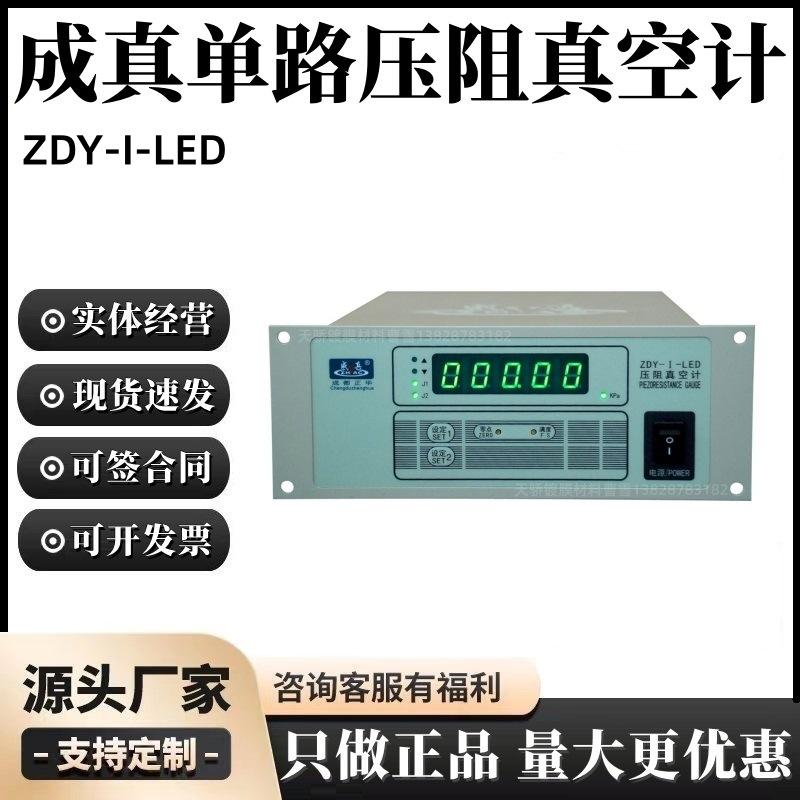

* Modelo de galga: galga piezorresistiva ZJ-1P
* Rango de medición: 10 ～102Pensilvania
* Canales de medición: 1 canal
* Precisión de medición: 0.5% escala completa (FS)
* Canales de control: 2 canales se pueden expandir a 4 u 8 canales
* Rango de control: dentro del rango de medición
* Modo de control: salida de contacto de relé, capacidad de carga CA 220 V/3 A (o CC 28 V/3 A), carga no inductiva
* Fuente de alimentación: 90-260V/50Hz o 220V ± 10% 50Hz
* Consumo de energía: 15W
* Peso: 4Kg/3Kg/0.5Kg (dependiendo del tamaño del chasis)

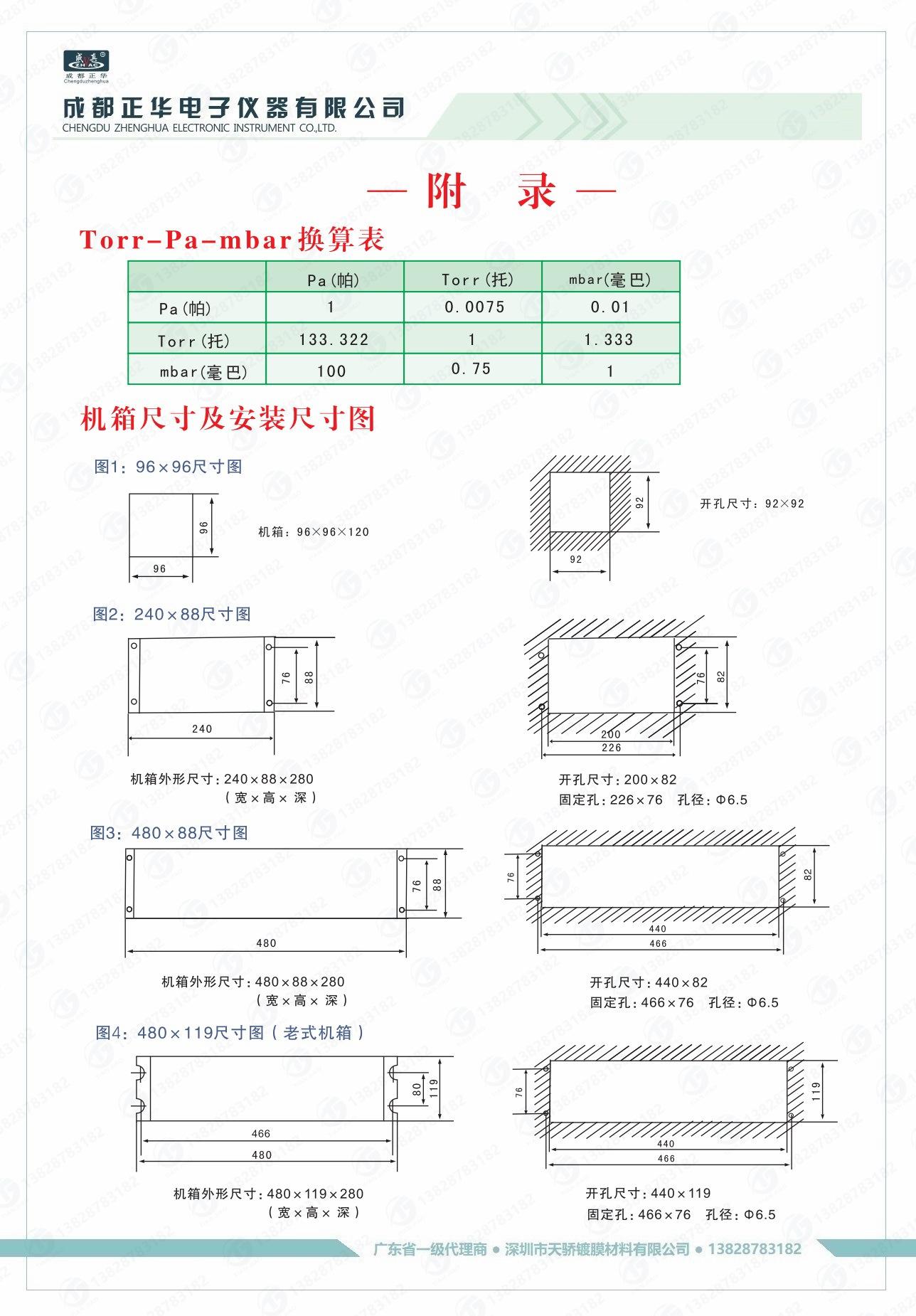

* Tamaño del chasis: 240 × 88 × 280 o 480 × 88 × 280 o 96 × 96 × 120 265 × 119 × 280 o 480 × 119 × 280 (ancho × alto × profundidad)
◆ Características de rendimiento：
*Pantalla digital LED de pantalla verde.
* Alta precisión de medición
* Fuerte resistencia a la corrosión
* El valor medido no se ve afectado por la composición del gas
* Velocidad de respuesta rápida
* Aislamiento fotoeléctrico, filtrado digital y capacidad antiinterferencia mejorada.
* Panel de PVC a color, apariencia hermosa y elegante.
* Salida de control de punto o control de relé de área, punto de control con función de memoria de protección contra apagado.
◆Funciones y opciones ampliadas opcionales:
* Función opcional: 0～5/10 V/10 mV, 0/4～10/20 mA, etc. Salida analógica de vacío
* Funciones opcionales: Impresora e interfaz
* Función opcional: RS232, RS485 y otras salidas de interfaz unidireccionales o bidireccionales

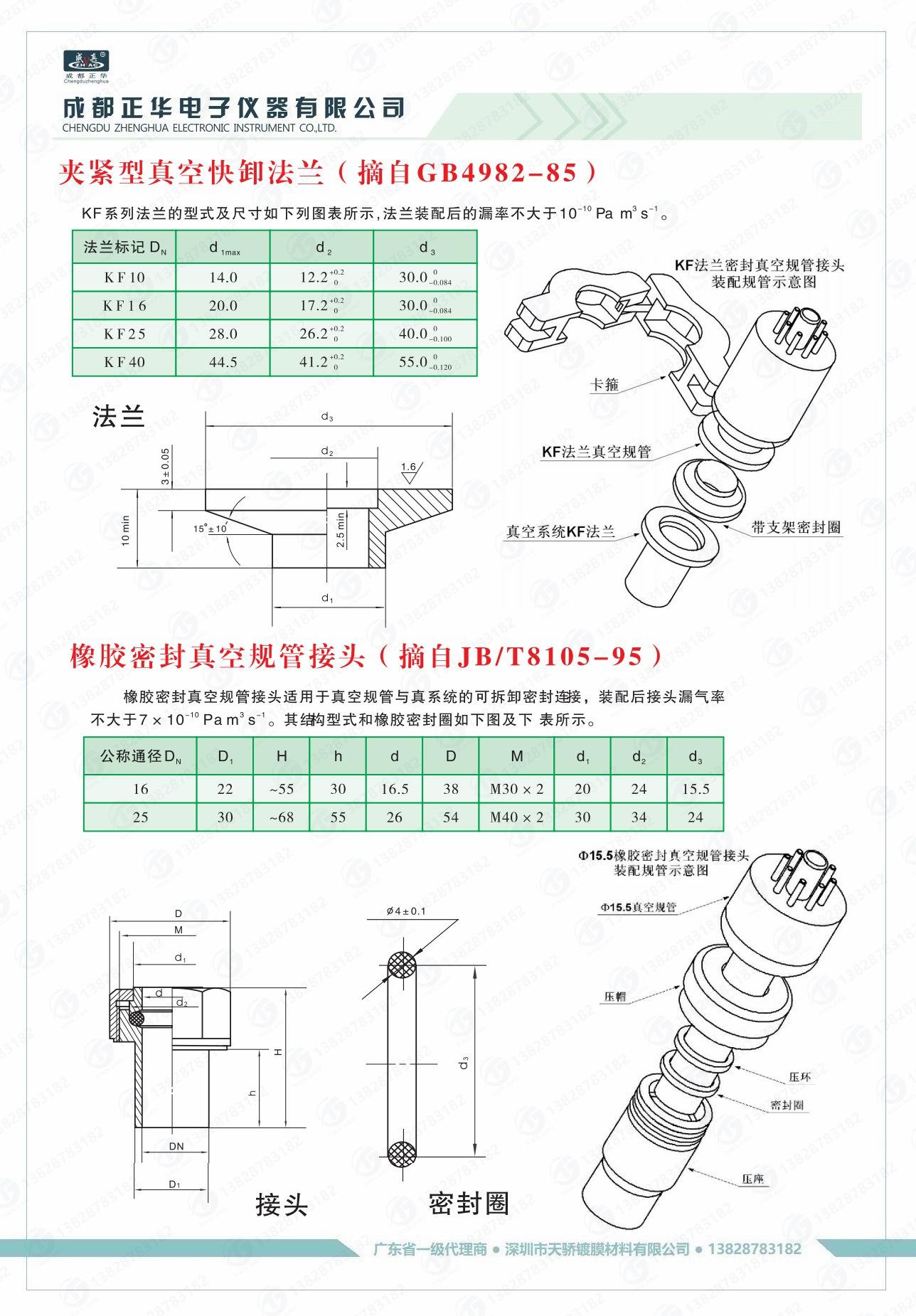

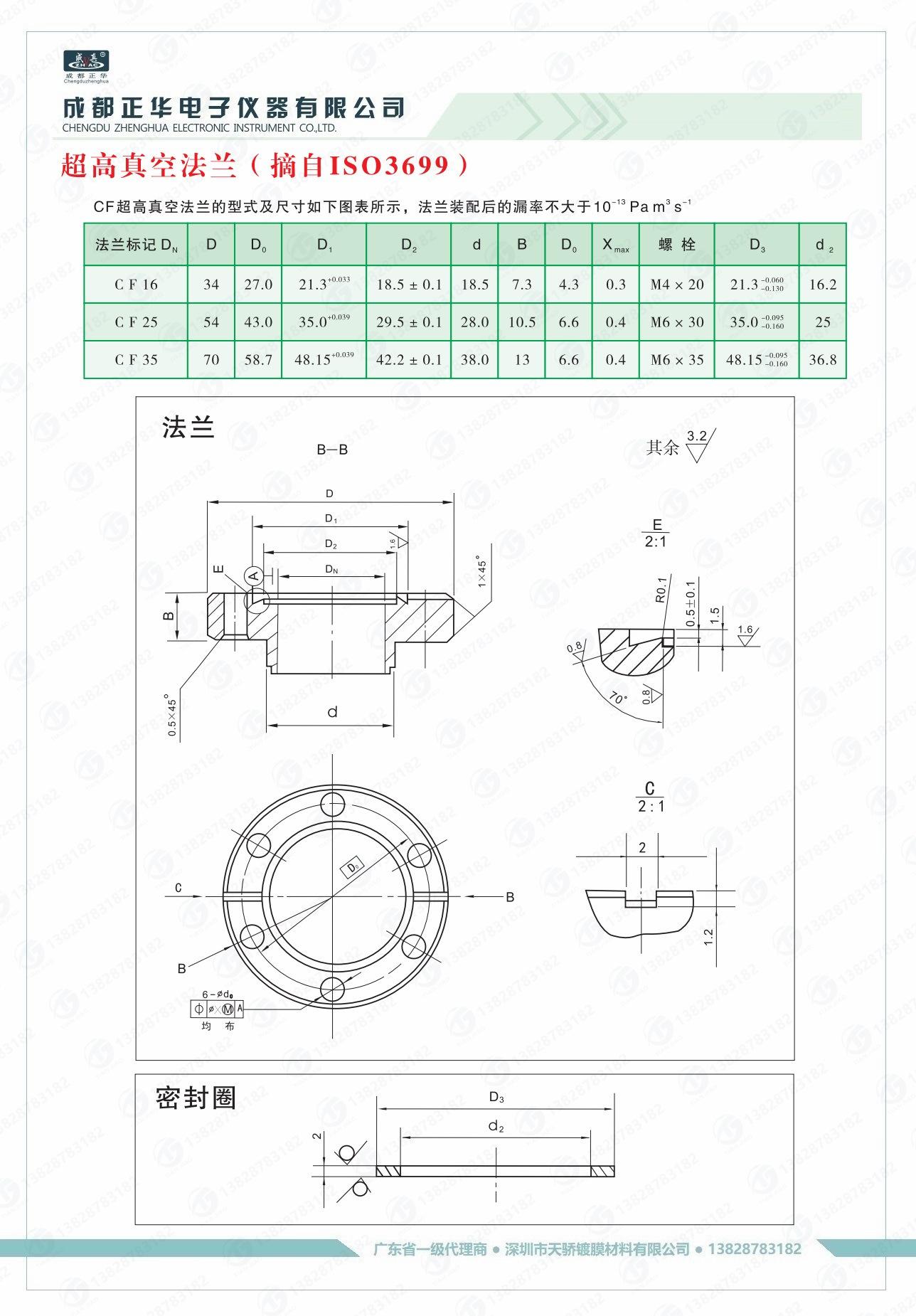

* Opciones de interfaz reguladas: DN16/25/35CF; DN10/16/25/40KF; NPT; VCR; Rosca de tubo G y otras interfaces diferentes
* Opciones de longitud del cable: 3 m/5 m/10 m/15 m/20 m/25 m/30 m......** hasta 100 m
