Introducción del producto del dispositivo de señal de luz y sonido de comunicación para minas de carbón:

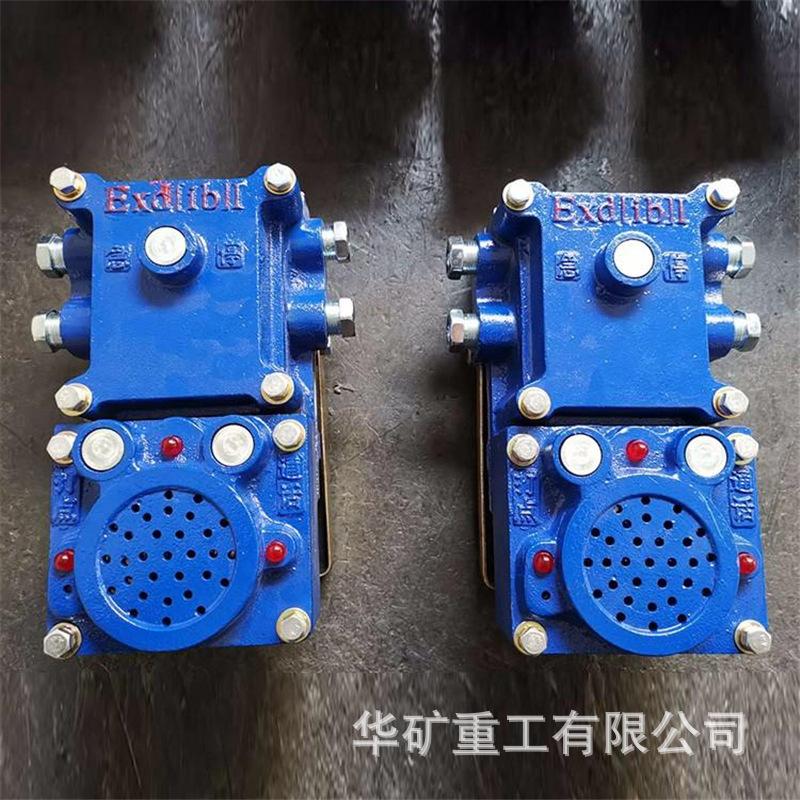

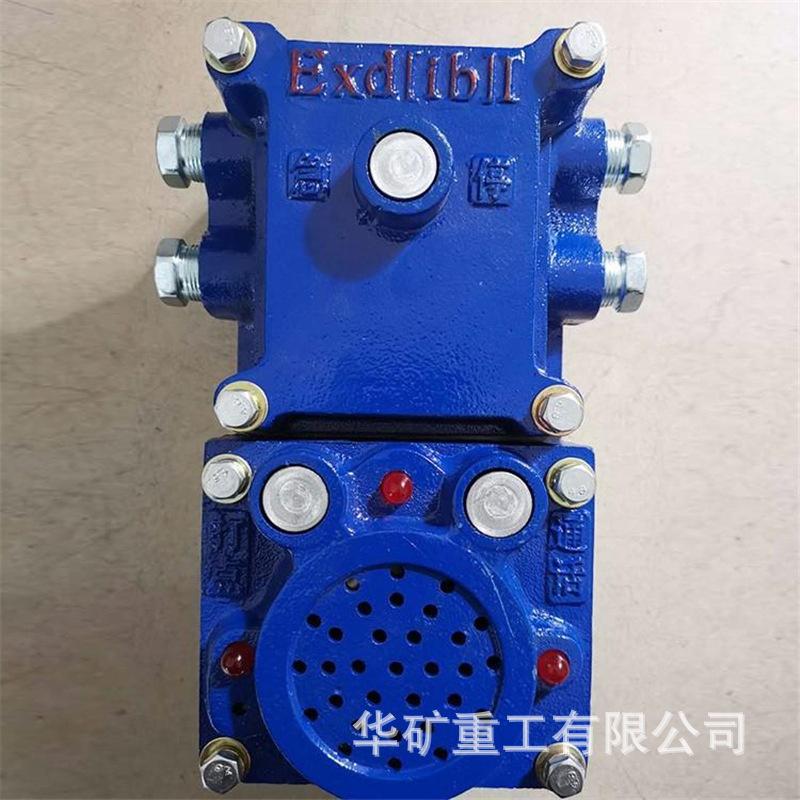

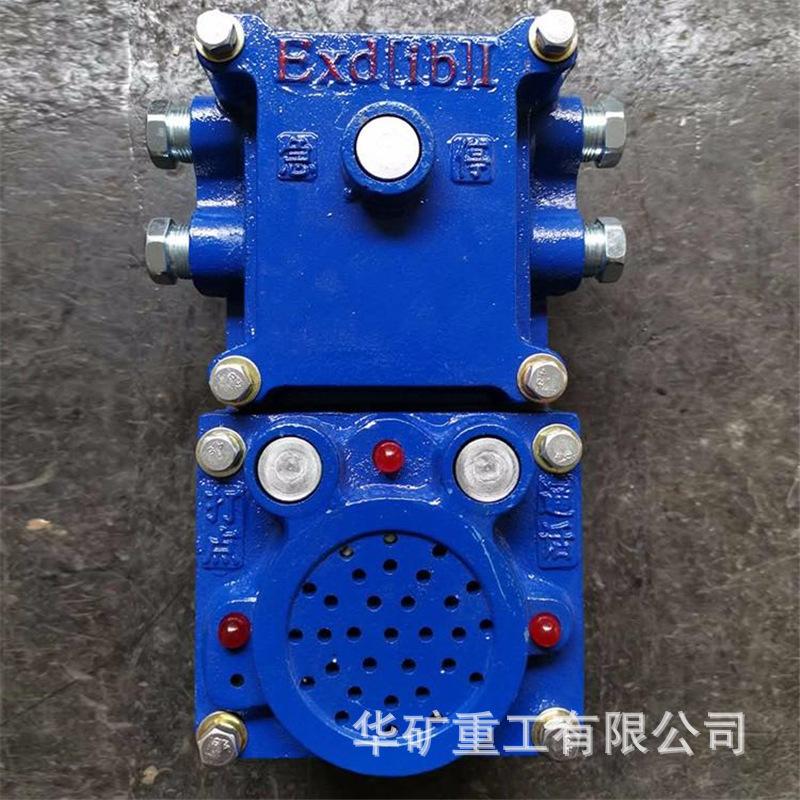

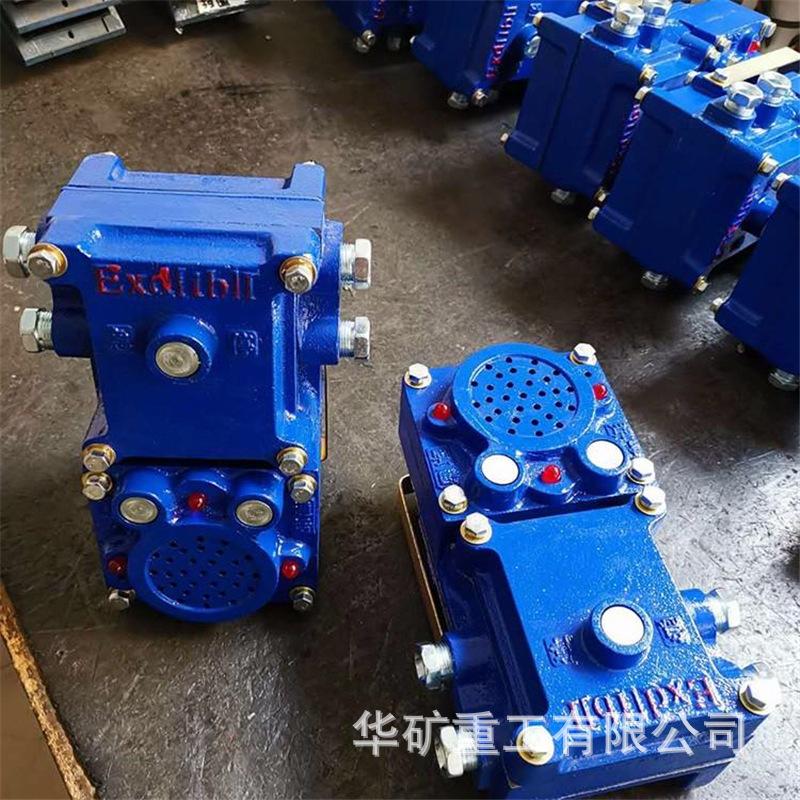

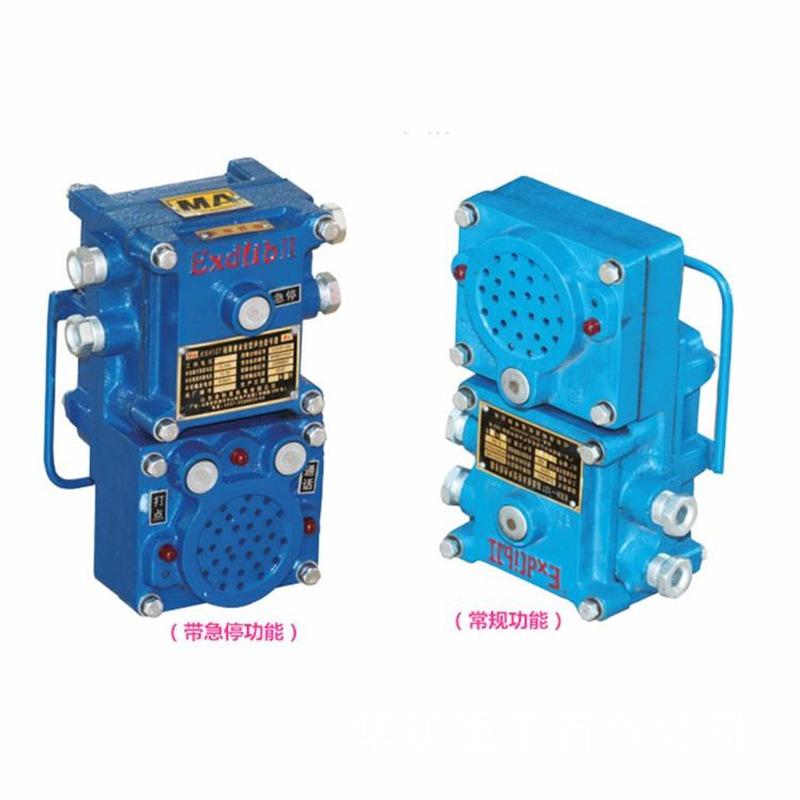

El dispositivo de señal de luz y sonido para comunicaciones de minas de carbón KXH-127 (en adelante, dispositivo de señal de sonido) es adecuado para la comunicación y gestión en minas de carbón donde existe peligro de explosión de metano o polvo de carbón.

Condiciones de utilización de dispositivos de señalización acústica y luminosa de comunicación para minas de carbón:

⑴ Temperatura ambiente: -5℃～40℃;

⑵ Humedad relativa ambiental: ≤95% (+25℃);

⑶ Presión atmosférica: 80 kPa ～ 106 kPa;

(4) En minas de carbón donde haya una mezcla de gases explosivos pero no haya gases corrosivos que puedan dañar el aislamiento;

⑸ Un lugar que pueda evitar la entrada de líquido;

⑹ Un lugar sin vibraciones severas.

Especificaciones del dispositivo de señalización sonora y luminosa de comunicación para minas de carbón:

Tipo y marca a prueba de explosiones: Exd[ib]Ⅰ.

Voltaje de trabajo: 127 V CA, el rango de fluctuación de voltaje es del 75% al 110% del voltaje nominal;

Corriente de trabajo: ≤0,4 A CA;

Función de señal (punteado): emite y recibe señales de punteo, la intensidad del sonido no es inferior a 85 dB;

Función de visualización luminosa: Pantalla LED roja, señal luminosa visible a 20 m de distancia en la oscuridad;

Intercomunicador simplex: Realizar conversaciones simplex con los transmisores de voz conectados al sistema, con una intensidad de sonido no inferior a 80dB.

La distancia de comunicación de la señal puede alcanzar los 2000 m; la sensibilidad de la llamada es de 50 mV y la distorsión no supera el 15 %.

Número de máquinas conectadas: hasta 10;

Dimensiones generales: 280 mm × 180 mm × 80 mm (alto × ancho × grosor);

Peso: 7 kg. 262

Parámetros de seguridad intrínseca: Voltaje de circuito abierto de salida de la fuente de alimentación de seguridad intrínseca: 10 V, corriente máxima de cortocircuito: 360 mA, voltaje de trabajo: 10 V, corriente de trabajo: ≤110 mA. El dispositivo de señal sonora cumple con la norma Q/AHSZ 16-2005 "KXH-127 Dispositivo de señal sonora y luminosa para comunicación en minas de carbón".

Componentes principales de los dispositivos de señalización acústica y luminosa de comunicación para minas de carbón:
