Autorescatador de Oxígeno Comprimido ZYX 120 Minutos Autorescatador de Oxígeno Comprimido

1. Aplicación y alcance del autorrescatador de oxígeno comprimido aislado ZYX120

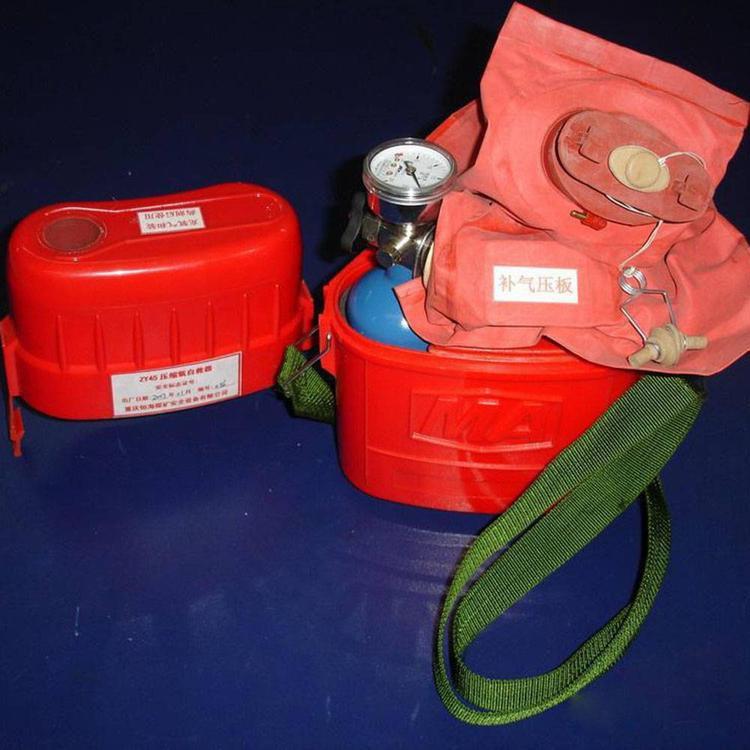

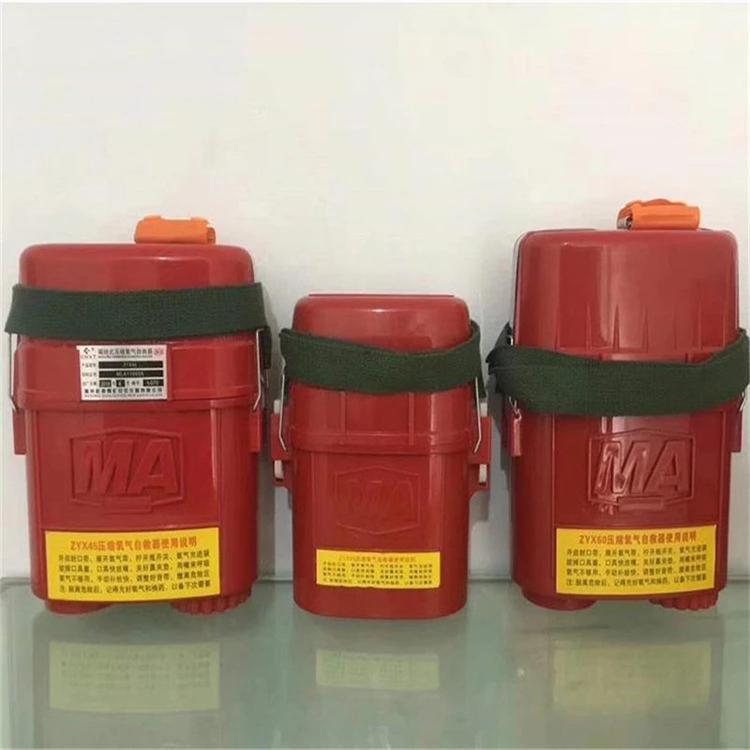

El autorrescatador de oxígeno comprimido ZYX120 (en adelante, el autorrescatador) es un protector respiratorio personal de circuito cerrado que utiliza oxígeno comprimido medicinal como fuente de gas. Se utiliza principalmente para que el personal de campo lo use rápidamente cuando se producen contaminación por gases tóxicos y nocivos o desastres por hipoxia y asfixia en minas de carbón o en el aire ambiente para proteger la respiración normal y escapar de la zona del desastre.

2. Características del autorrescatador de oxígeno comprimido aislado ZYX120

1) Adopta un método de respiración de doble circuito, es decir, la exhalación y la inhalación son cada uno canales unidireccionales. En comparación con el método de respiración recíproca (es decir, ambos flujos de aire de exhalación e inhalación pasan a través del absorbente), sus ventajas son pequeña resistencia, no inhalación de polvo, no asfixia, baja temperatura de inhalación, seguridad y fiabilidad.

2) Tiene tres modos de suministro de oxígeno: suministro cuantitativo de oxígeno, suministro automático de oxígeno y suministro manual de oxígeno, lo que mejora en gran medida la seguridad y la fiabilidad de la protección respiratoria.

3) Es fácil llenar oxígeno, reemplazar absorbente y realizar mantenimiento y reparación.

4) Tiempo de protección prolongado, fácil para el auto rescate.

5) Tamaño pequeño, peso ligero, fácil de transportar.

6) Se puede usar repetidamente y tiene bajo costo.

7) Los indicadores de presión son intuitivos de observar y fáciles de usar.

3. Composición del modelo y su significado representativo

3. Parámetros técnicos principales del autorrescatador de oxígeno comprimido aislado ZYX120

1. Tiempo de protección nominal: 120 min

2. Presión de llenado del cilindro de oxígeno: (≥19～≤21)MPa;

3. Capacidad de almacenamiento de oxígeno: ≥280L;

4. Concentración de oxígeno en el aire inhalado: La concentración de oxígeno en el aire inhalado no debe ser inferior al 25% durante el tiempo de protección nominal;

5. Concentración de dióxido de carbono en el aire inhalado: La concentración de dióxido de carbono en el aire inhalado no debe exceder el 2.0% durante el tiempo de protección nominal;

6. No debe haber olor irritante, ni gas tóxico o dañino en el aire inhalado, y la cantidad de polvo no debe afectar la respiración del usuario;

7. Temperatura de admisión: Durante el tiempo de protección nominal, a una temperatura ambiente de 20℃±3℃, la temperatura de admisión debe ser <50℃;

8. Resistencia a la ventilación: Después de la prueba de rendimiento de protección, la resistencia a la ventilación del tanque de purificación no debe ser superior a 200 Pa;

9. Hermeticidad al aire

a) Estanqueidad al aire a alta presión: El sistema de alta presión deberá ser estanco después de la prueba de estanqueidad al aire;

b) Hermeticidad al aire a baja presión: El sistema de respiración se prueba para hermeticidad al aire bajo presiones positivas y negativas, y el cambio de presión no debe exceder los 50 Pa;

10. Rendimiento del suministro de oxígeno

a) Suministro cuantitativo de oxígeno: Cuando la presión del cilindro de oxígeno es (20-3) MPa, el suministro cuantitativo de oxígeno debe ser de no menos de 1.2 L/min;

b) Suministro automático de oxígeno: Cuando la presión del cilindro de oxígeno es (20-5) MPa, el suministro de oxígeno debe ser de no menos de 60 L/min;

c) Suministro manual de oxígeno: Cuando la presión del cilindro de oxígeno es (20-5) MPa, el suministro de oxígeno debe ser de no menos de 60 L/min;

11. Presión de apertura de la válvula de seguridad: no debe exceder 1Mpa;

12. Fuerza de apertura de la cinta de sellado: debe ser de 40~120N;

13. La fuerza de tracción para retirar el cuerpo del autorrescatador de la carcasa no debe exceder los 100 N;

14. La presión de apertura automática de la válvula de suministro automático debe ser (-100～-400) Pa;

15. Presión de escape de la válvula de escape: (150~300) Pa.

4. Completitud del Autorescatador de Oxígeno Comprimido de Aislamiento ZYX120

1. Equipo para un solo instrumento

1) Autorrescatador 1 juego;

2) Manual de instrucciones 1 copia;

3) Una copia del certificado de conformidad.

2. Contenedor completo (10 unidades)

1) Revise el conector 1;

2) Interfaz de llenado de cilindro de oxígeno 1;

3) Juntas tóricas 10 piezas;

4) Llave especial 1 pza.

5. Transporte y almacenamiento del autorrescatador de oxígeno comprimido aislado ZYX120

1. Los autorrescatadores no deben mezclarse con aceites o productos químicos corrosivos durante el transporte, y se deben tomar medidas para protegerlos de la luz solar y la lluvia.

2. El autorrescatador debe almacenarse en un almacén bien ventilado, a no menos de 1 metro de la fuente de calor, con una temperatura ambiente de 5℃~40℃, y no debe mezclarse con aceites, productos químicos corrosivos, gases, vapor, etc.
