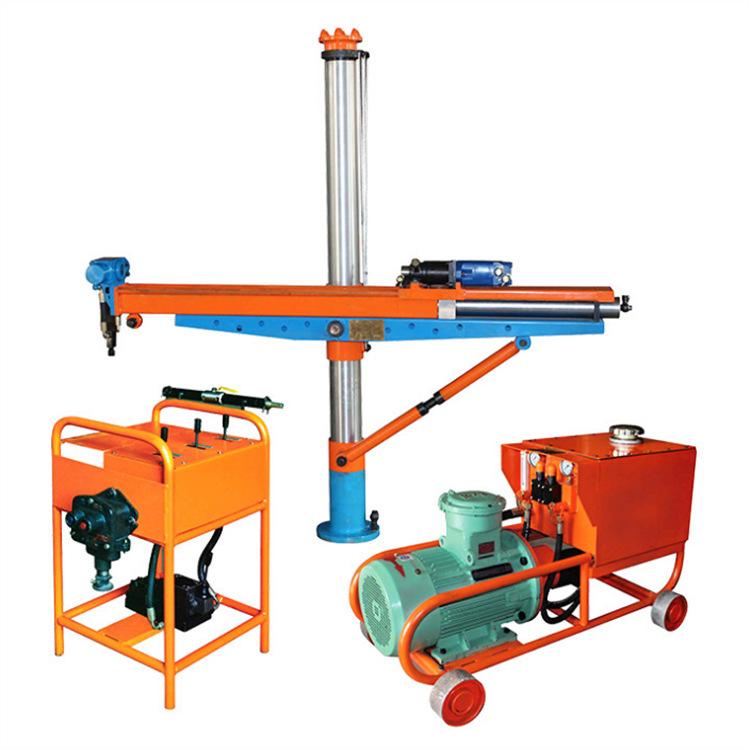

La perforadora rotatoria hidráulica tipo columna ZYJ-270/180 utiliza brocas compuestas de carburo y diamante para realizar perforación rotatoria con tubería de perforación helicoidal de alta eficiencia y brocas mezcladoras de carbón. Es adecuada para perforación avanzada de detección de gas y agua en superficies de túneles de roca y superficies mineras, la profundidad de perforación es de 50 a 70 metros. Las características notables de esta perforadora son su peso ligero, operación simple y baja tasa de fallas. Está equipada con pilares para soportar y fijar los rieles guía, y adopta un método de apriete de arriba a abajo. Se utiliza una placa de conexión ajustable de 360 grados entre los rieles guía y las columnas para asegurar que el ángulo de perforación de la perforadora sea ajustable en 360 grados.
Parámetros de rendimiento de la perforadora rotatoria hidráulica con bastidor ZYJ-270/180
|
Anfitrión |
|
|
Barra redonda para taladro(mm) |
Φ42 |
|
Barra de perforación espiral de alta eficiencia (mm) |
Φ69 |
|
Par nominal (Nm) |
270 |
|
Velocidad nominal (r/min) |
>180 |
|
Presión nominal de oscilación (MPa) |
14 |
|
Presión nominal de alimentación (MPa) |
8 |
|
Caudal nominal (L/min) |
42/13 |
|
Diámetro de perforación (mm) |
Φ65～Φ115 |
|
Profundidad de perforación (m) |
100 |
|
Fuerza de avance (kN) |
13 |
|
Fuerza de extracción (kN) |
7 |
|
Carrera de alimentación (mm) |
1330 |
|
Ángulo de inclinación del husillo (.) |
0—360 |
|
Ruido(dB(A)) |
90 |
|
Altura de columna (mm) |
2880-3580 |
|
Peso del huésped (kg) |
210 |
|
Estación de bombeo--motor a prueba de explosiones |
|
|
modelo |
YBK2-160M-4/B35 |
|
Potencia nominal (KW) |
11 |
|
Tensión nominal(v) |
380/660 |
|
bomba de aceite |
|
|
modelo |
2CB-Fc31.5/10-FL |
|
Cilindrada nominal (ML/r) |
31.5/10 |
|
Presión nominal (MPa) |
14 |
|
Peso de la estación de bombeo (KG) |
350 |
|
Dimensiones de la estación de bombeo largo x ancho x alto (mm) |
1800X500X800
|
