Detalles del producto

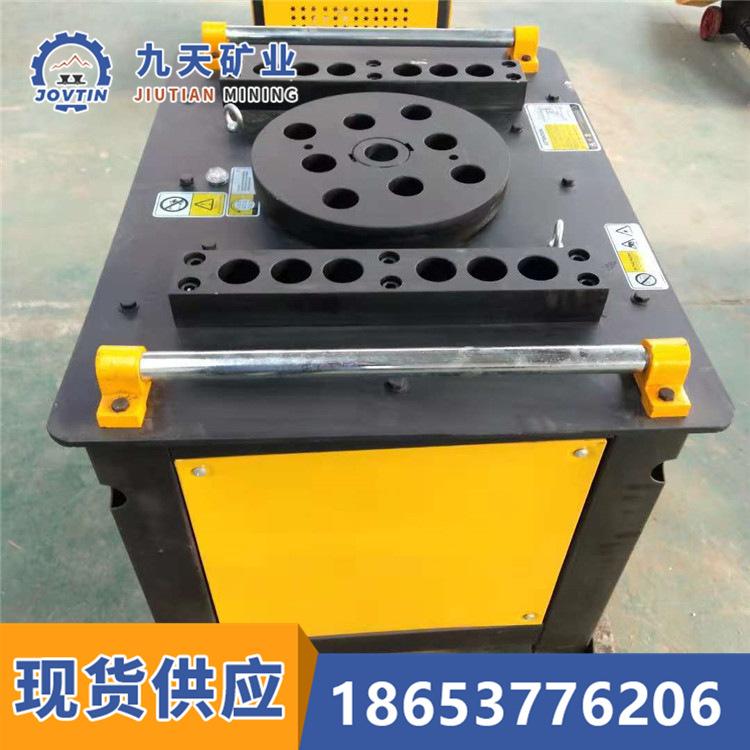

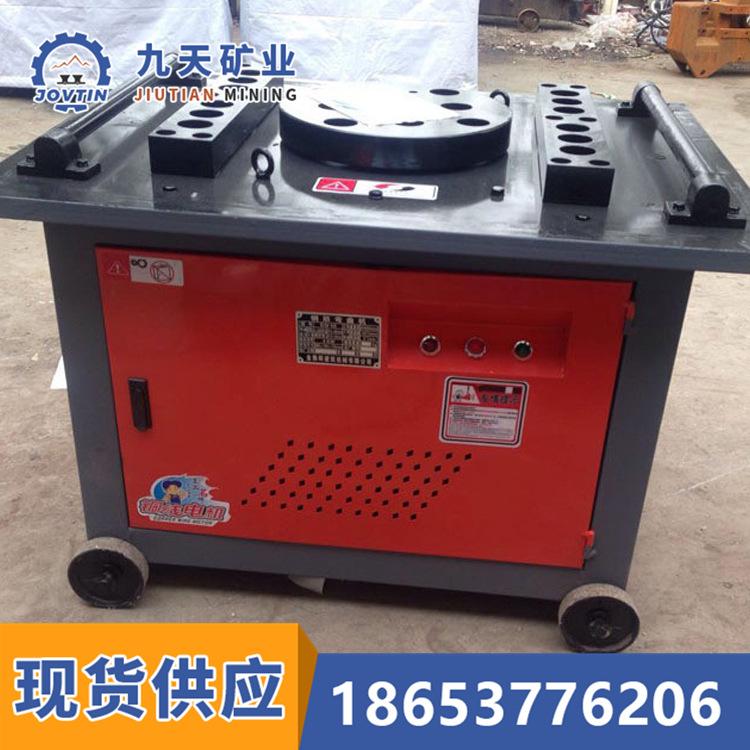

Máquina dobladora de barras de acero, una de las máquinas de procesamiento de barras de acero.El mecanismo de trabajo es un disco de trabajo horizontal que gira sobre un eje vertical, que coloca la barra de acero en la posición correspondiente y fija el pasador de soporte en la máquina herramienta.incógnitaEl pasador y el pasador de flexión se instalan en el disco de trabajo, y la barra de acero se dobla cuando este gira. Para doblar barras de acero de diferentes diámetros, el disco de trabajo cuenta con varios orificios para insertar los pasadores de flexión, y los pasadores centrales de diferentes diámetros también se pueden reemplazar según corresponda.incógnitaAlfiler.
La dobladora de barras de acero es una mejora en la estructura de la dobladora de barras de acero. El modelo de utilidad incluye un reductor, un engranaje grande, un engranaje pequeño y un mecanismo de doblado.desctLa característica de esta estructura es que el motor de freno de dos etapas está conectado directamente al reductor como unyiReducir la velocidad; el engranaje pequeño engrana con el engranaje grandeyiReducción de velocidad; el engranaje grande impulsa constantemente la rotación del disco de doblado; este cuenta con un orificio central y varios orificios para el eje de doblado; la barra cuadrada de posicionamiento de la mesa de trabajo también cuenta con varios orificios para el eje de posicionamiento. Dado que el motor de freno de doble etapa está conectado directamente al reductor para la reducción de velocidad de la primera etapa, la relación de velocidad de entrada y salida es precisa, la velocidad de doblado es estable y precisa, y la velocidad se puede ajustar mediante un control automático eléctrico, asegurando el ángulo de doblado. La rotación del motor permite el doblado bidireccional de la barra de acero. El eje central es reemplazable para facilitar el mantenimiento.。
La máquina dobladora, también llamada máquina curvadora, se utiliza principalmente para pretensar barras de acero. La forma de la barra suele ser mayor que...30° menos que180°. La máquina dobladora puede procesar la forma de las barras más que la máquina dobladora de aros, y la máquina dobladora de aros se utiliza principalmente para procesar el ángulo de las barras.
Parámetros técnicos
Máquina dobladora GW50
1. Rango de diámetro de doblado de barra de acero: acero redondo A3Φ-Φ50mm
Acero roscado Grado II Φ6-36mm
2. Especificación de la placa de trabajo tipo GW50 Φ420mm
3. Velocidad del husillo: 7 rpm, ajustable 5-10 rpm
4. Potencia del motor: 4KW, voltaje: 380V, velocidad del motor: 1440 rpm
5. Dimensiones: 1000×750×710mm3
6. Peso de la máquina ±360kg
Descripción de la función
GWDoblado de barras de acero de serie tipo,GW40（A、B、do）、GW50El usuario puede elegir diferentes especificaciones según sus necesidades. Esta serie de productos presenta un diseño razonable, una estructura simple y un funcionamiento seguro.q, rendimiento confiable, es una buena ayuda para usted y el desarrollo de su negocio.
