Descripción general

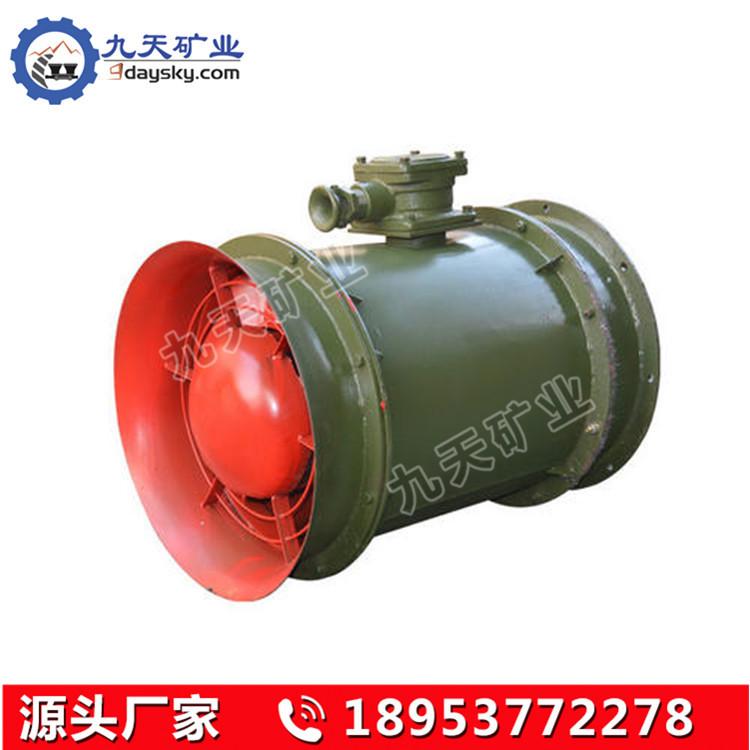

Los ventiladores locales de flujo axial a prueba de explosiones de las series YBT e YBT-X para minería se utilizan principalmente para ventilación local tipo presión en minas de carbón con peligros de explosión de gas o polvo de carbón. El producto también es adecuado para minas metálicas, minas químicas, túneles y otras fábricas y minas que utilizan ventiladores. La temperatura del medio de transporte no excede los 40℃, la temperatura no es superior a 95±3% (25℃) y es no corrosivo.

■ Estructura y características

1、La estructura de esta serie de ventiladores es de tipo flujo axial a prueba de explosiones para minería: el ventilador consta de un colector, un impulsor, un motor, una caja de conexiones a prueba de explosiones, un cuerpo, una salida de aire, un silenciador (YBT-X) y otras siete partes. El cuerpo de la máquina y las piezas estructurales están soldadas con placas de acero; el motor y el impulsor están conectados directamente, y la transmisión es fiable; toda la máquina tiene una estructura simple y compacta, es robusta y duradera, segura de usar y fácil de mantener.

2、El motor esMotor asíncrono trifásico bipolar a prueba de llamas para minería serie YB, el voltaje es 380/660 V, la base y el cuerpo del motor están soldados entre sí, el motor se enfría directamente mediante el flujo de aire entregado por el impulsor.

3、La caja de conexiones del motor se encuentra fuera del cuerpo del motor para facilitar el cableado. Cuenta con seis terminales de cableado y una terminal de tierra. Los usuarios pueden seleccionar el método de cableado según los requisitos de voltaje de la fuente de alimentación.A 380V, use△Método de conexión, cuando el voltaje de alimentación esCuando el voltaje es 660V, se adopta la conexión Y.△cableado.

4、Los pernos de puesta a tierra están soldados en la brida del cuerpo del ventilador para su uso directo en el sitio.

5、Hay pequeños orificios distribuidos uniformemente perforados en la brida del silenciador para conectar la boquilla reductora o conectar directamente el conducto de aire de goma. Cuando se utiliza la boquilla reductora para conectar el ventilador y el conducto de aire de goma, el tipo de la boquilla reductora puede ser de tipo convergente o de tipo difusor.

■ Especificaciones y parámetros de rendimiento
