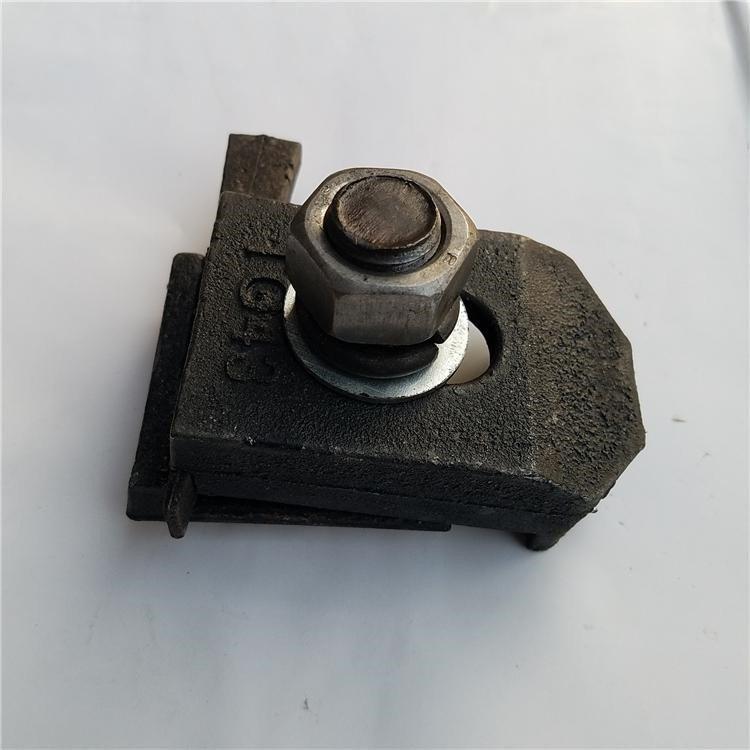

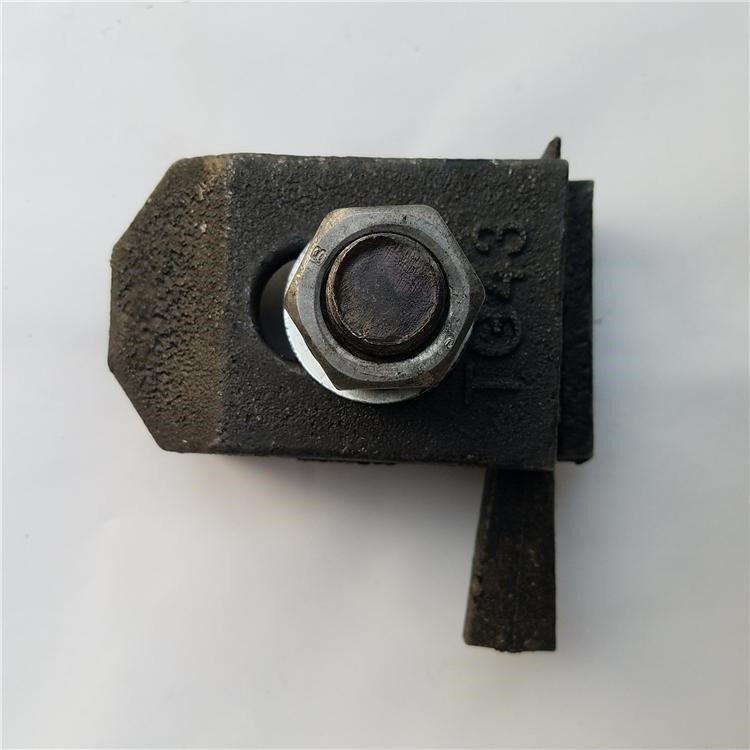

Las abrazaderas para rieles también se denominan abrazaderas soldadas, dispositivos de fijación para rieles soldados, abrazaderas para vigas y placas de presión soldadas. Independientemente de su nombre, su única función es sujetar y fijar los rieles. Generalmente se sueldan a vigas en I y, a veces, se utilizan en placas de acero empotradas en hormigón.

Modelo y material de la abrazadera del riel

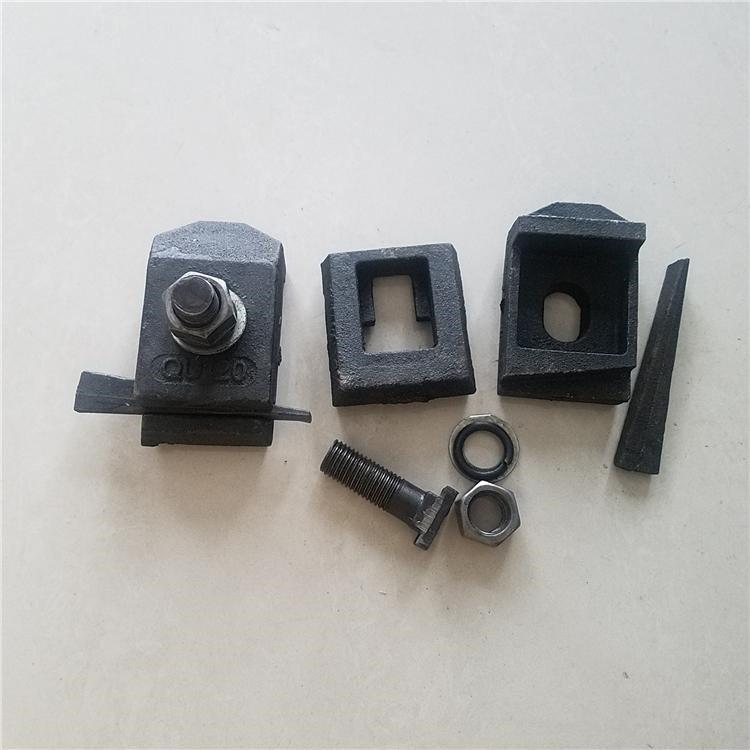

Las abrazaderas de riel se pueden dividir enLas series WJK, SWJK, HWJK TG38, TG43, TG50, TG60, QU70, QU80, QU100, QU120 están compuestas por una base, una cubierta superior, un perno roscado y una arandela con resorte.

Material de la abrazadera del riel
Hay dos tipos de materiales de abrazadera de riel:1: Acero semicastizo: la cubierta superior es de hierro dúctil y la base es de acero fundido. 2: Acero totalmente fundido: tanto la cubierta superior como la base son de acero fundido.

Abrazadera de riel estándar
Abrazadera de riel modelo de vía aplicableLas abrazaderas para rieles de soldadura TG24 TG38 TG43 TG50 QU70 QU80 QU100 QU120 se utilizan principalmente para fijar rieles de vigas de acero en fábricas.

Materiales y estándares de fabricación de fijaciones:

(1) La placa de cubierta superior, la placa base y la placa de ajuste están hechas de ZG270-500. El material cumple los requisitos de 5676-85. Se adopta la fundición a la cera perdida. Medición de Grado II, y la desviación dimensional cumple los requisitos de precisión JZ67-2 Grado II.

(2) Los pernos y las tuercas son piezas de acero Q235BF, con propiedades mecánicas y composición química conformes a la norma GB700-88. La precisión superficial de los pernos es de 12,5, y la de las tuercas, conforme a la norma GB 6170-86.

(3) Las arandelas planas están hechas de acero Q235AF y sus requisitos de fabricación deben cumplir con los requisitos de GB97.1-85.

(4) La arandela elástica está hecha de acero 65Mn o 60si2Mn, el material cumple con los requisitos de 1222-84, y los requisitos de fabricación cumplen con los requisitos de GB93-87.
