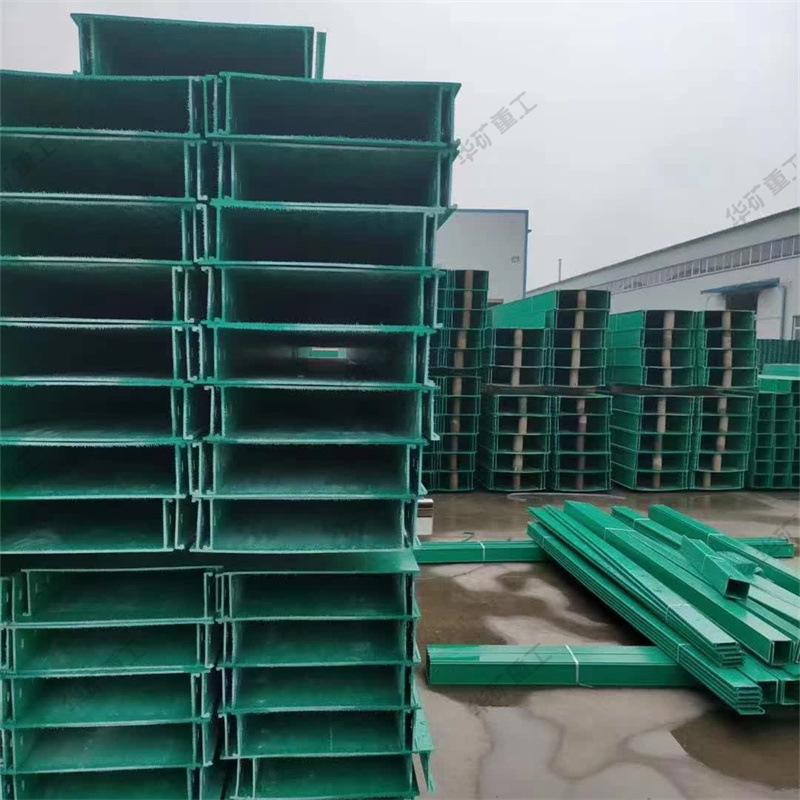

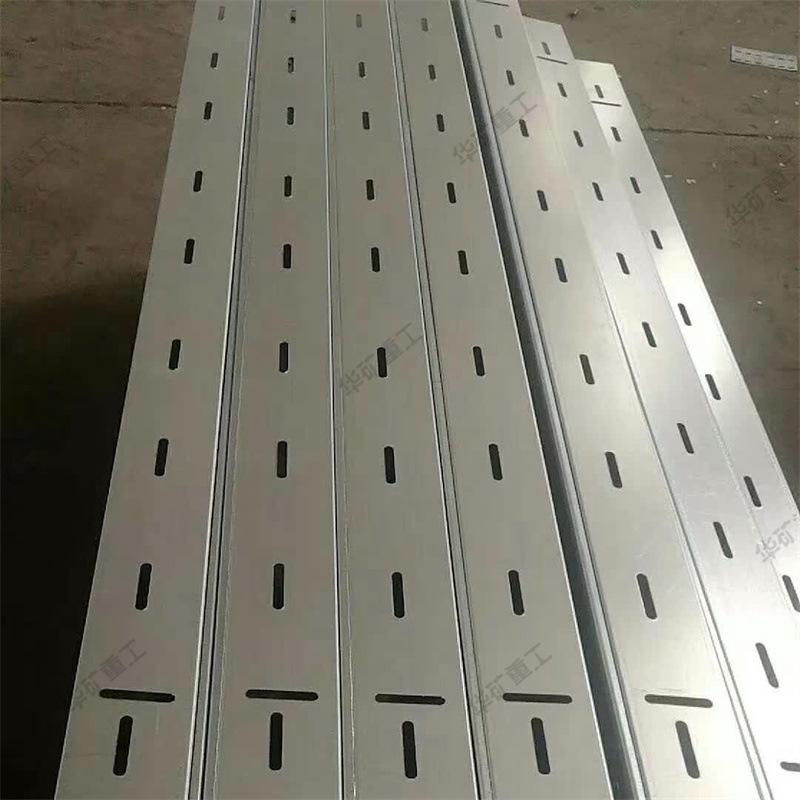

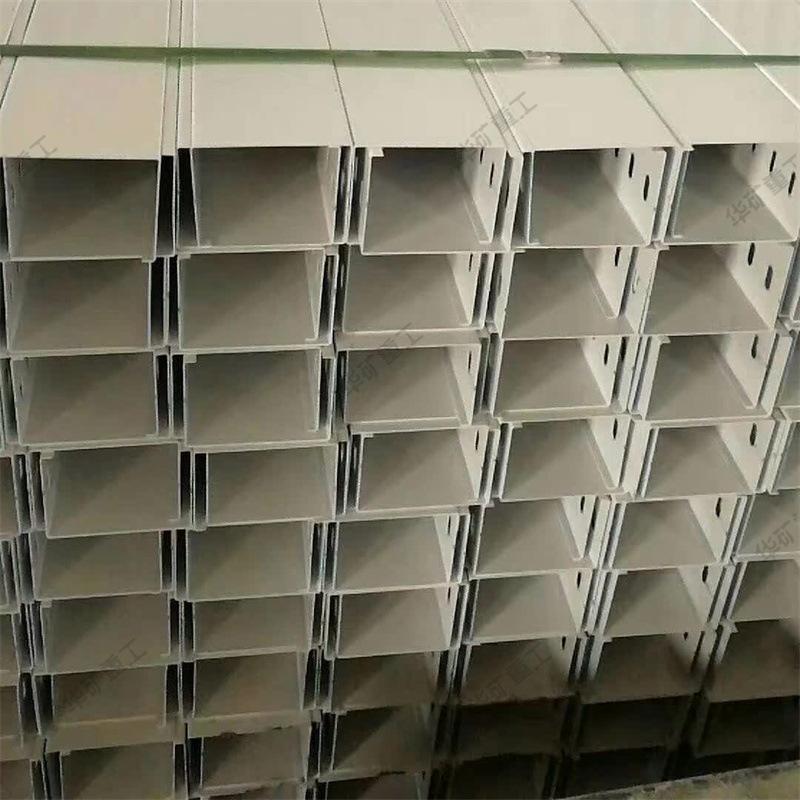

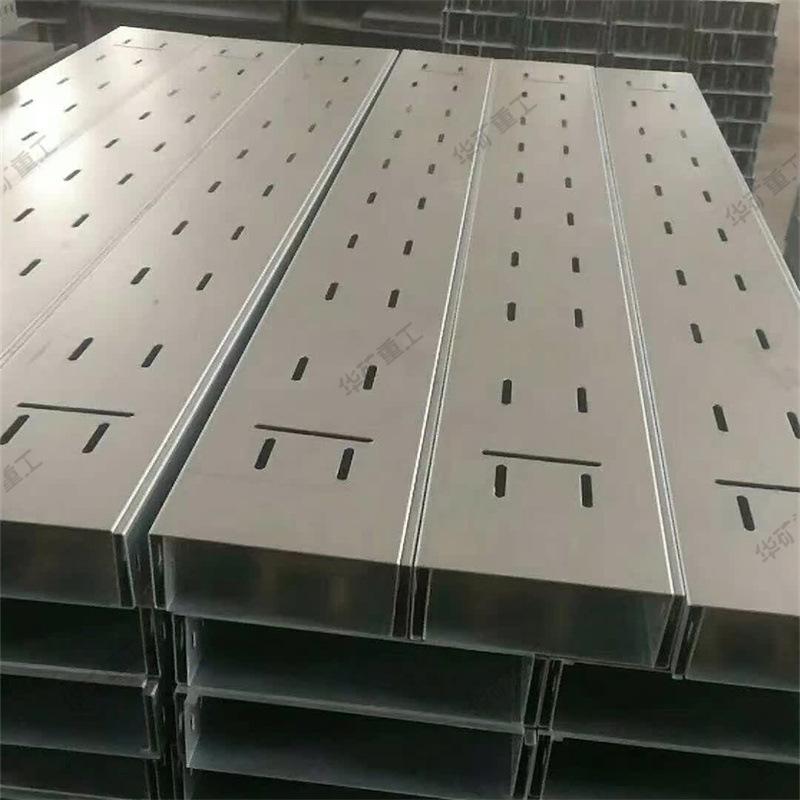

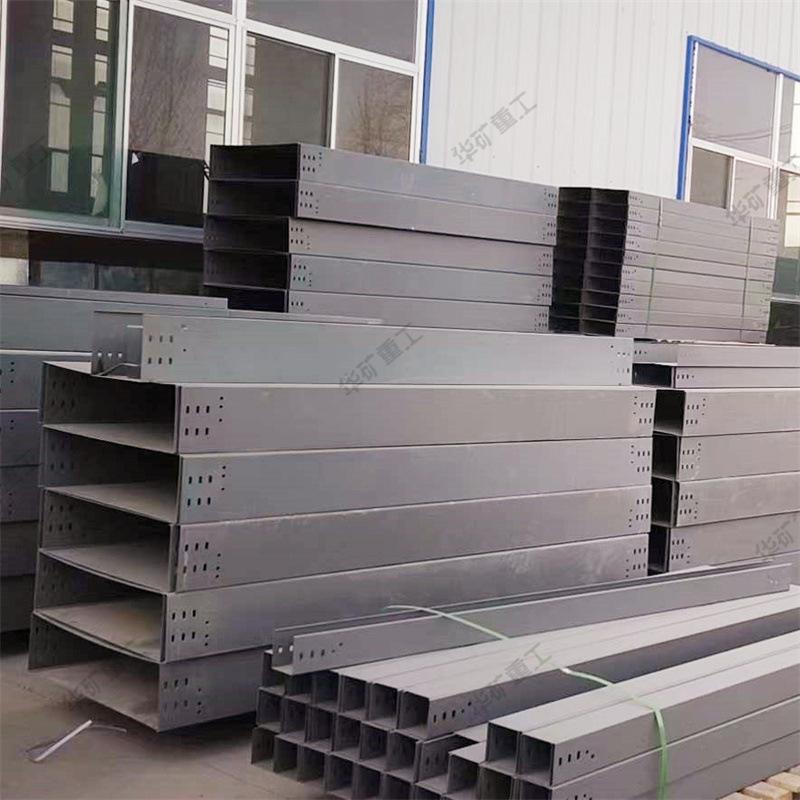

Detalles del producto de bandeja para cables tipo canaleta:
La bandeja portacables tipo canaleta es una bandeja portacables completamente cerrada. Es adecuada para el tendido de cables de ordenador, de comunicación, de termopar y otros cables de control en sistemas altamente sensibles. Ofrece un buen blindaje contra interferencias en los cables de control y los protege en entornos altamente corrosivos.
Puntos clave para seleccionar una bandeja para cables tipo canaleta:
1) Las bandejas portacables tipo canal, sus soportes y suspensiones deben utilizarse en entornos corrosivos y deben estar fabricadas con materiales rígidos resistentes a la corrosión o someterse a un tratamiento anticorrosivo. El tratamiento anticorrosivo debe cumplir con los requisitos del entorno de ingeniería y garantizar su durabilidad.
2) En zonas con requisitos de protección contra incendios, los puentes de cables tipo canal pueden incorporar placas, redes y otros materiales ignífugos o retardantes de llama en el interior de las escalas y bandejas de cables para formar una estructura cerrada o semicerrada, y adoptar medidas como la aplicación de recubrimientos ignífugos en la superficie del puente, sus soportes y péndolas. El rendimiento general de resistencia al fuego debe cumplir con los requisitos de las especificaciones o normas nacionales pertinentes.
3) Las bandejas para cables de aleación de aluminio no deben utilizarse en lugares con altos requisitos de protección contra incendios de ingeniería.
4) La selección del ancho y la altura de la bandeja de cables tipo canal debe cumplir con los requisitos de llenado. En circunstancias normales, el llenado de las bandejas y escaleras de cables puede ser del 40 % al 50 % para cables de alimentación y del 50 % al 70 % para cables de control, con un margen de desarrollo de ingeniería del 10 % al 25 %.
5) Al seleccionar el grado de carga de la bandeja portacables tipo canal, la carga de trabajo uniformemente distribuida no debe ser mayor que la carga nominal uniformemente distribuida correspondiente al grado de carga seleccionado. Si la distancia real del soporte de la bandeja portacables tipo canal no es de 2 m, la carga de trabajo uniformemente distribuida debe cumplir con los requisitos.
6) Las especificaciones y dimensiones de los distintos componentes y soportes deben coincidir con las secciones rectas y series curvas de pallets y escaleras bajo la condición de cumplir con las cargas correspondientes.
7) Al seleccionar los dispositivos de curvatura o de subida y bajada de la bandeja portacables tipo canal, el radio no debe ser menor que el radio de curvatura mínimo permitido del cable en la bandeja portacables tipo canal.
8) Para bandejas de cables de acero con una luz mayor a 6m y bandejas de cables de aleación de aluminio con una luz mayor a 2m o un requisito de carga mayor que el grado de carga D, se deben realizar cálculos de resistencia, rigidez y estabilidad o verificaciones de pruebas de acuerdo con las condiciones de ingeniería.
Puntos clave para la instalación de bandejas portacables tipo canaleta:
1. La dirección de colocación de la bandeja para cables tipo canaleta debe ser corta y debe colocarse a lo largo de la pared, columna o viga tanto como sea posible.
2. Según la dirección de tendido de la bandeja portacables tipo canal, se deberá informar a los profesionales de ingeniería civil y estructuras sobre la ubicación y la carga de las placas de acero empotradas necesarias para los huecos reservados en la pared, los huecos en el suelo y la instalación de los soportes. Esto también deberá coordinarse con los profesionales de procesos, plomería y electricidad.
3. Al diseñar canales para cables metálicos ocultos en el suelo, se requiere una estrecha colaboración con profesionales de ingeniería civil para determinar razonablemente la ruta de la línea y la selección de equipos en función de los diferentes tipos estructurales y diseños de los edificios.
4. No se deben colocar cables de diferentes voltajes y usos en la misma bandeja para cables.
