DNPuntal hidráulico simple de columna interna

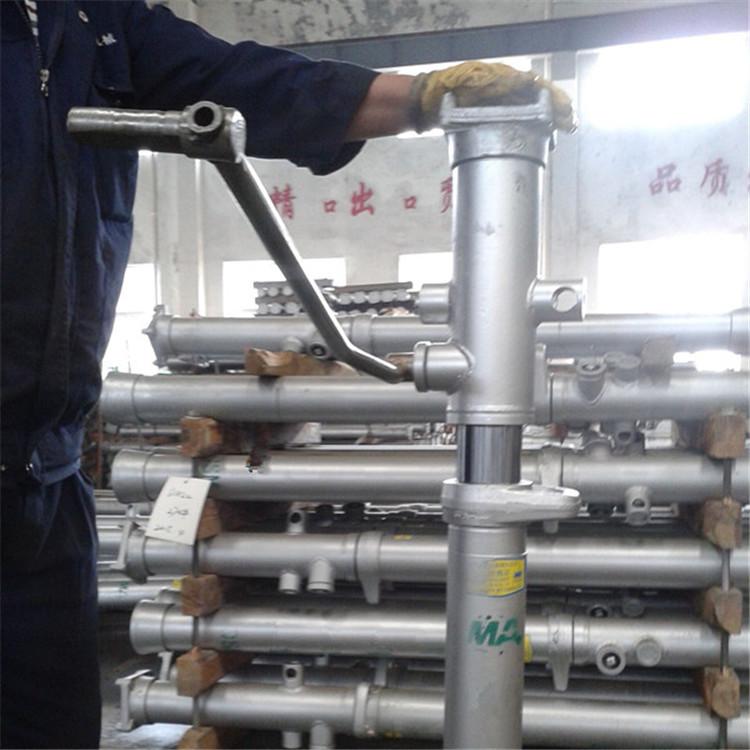

DNLa columna simple de tipo columna interna se caracteriza por su propia bomba y aceite. Al apoyarse, la columna se eleva rápidamente moviendo la manivela. Al descender, el fluido de trabajo no se descarga, lo que protege mejor el entorno de trabajo. Es fácil de usar, flexible en su manejo y fácil de equipar. Actualmente, existen 12 especificaciones de columnas de inyección interna con un diámetro de cilindro de φ90 mm y un rango de 0,6 a 3,15 M.
Principales modelos y parámetros técnicos de las hélices hidráulicas simples de inyección interna:
modelo | Altura mm | Altura mm | Carrera mm | Resistencia de trabajo kn | Presión hidráulica de trabajo MPa | Diámetro del cilindro mm | Área base m3 | Fluido de trabajo | Peso kg |
DN31-160/90 | 3150 | 2450 | 700 | 160 | 25 | 90 | 120 | 5#aceite hidráulico | 78 |
DN28-200/90 | 2800 | 2100 | 700 | 200 | 31 | 90 | 120 | 74 |
|
DN25-250/90 | 2500 | 1800 | 700 | 245 | 29 | 90 | 120 | 68 |
|
DN22-300/90 | 2240 | 1540 | 700 | 294 | 46.3 | 90 | 120 | 60 |
|
DN20-250/90 | 2000 | 1360 | 640 | 294 | 46.3 | 90 | 120 | 55 |
|
DN18-250/80 | 1800 | 1250 | 550 | 245 | 49 | 80 | 120 | 45 |
|
DN16-250/80 | 1600 | 1100 | 500 | 245 | 49 | 80 | 120 | 41 |
|
DN14-250/80 | 1400 | 1000 | 400 | 245 | 49 | 80 | 120 | 38 |
|
DN12-250/80 | 1200 | 870 | 330 | 245 | 49 | 80 | 120 | 34 |
|
DN10-250/80 | 1000 | 720 | 280 | 245 | 49 | 80 | 120 | 29 |
|
DN08-250/80 | 800 | 590 | 210 | 245 | 49 | 80 | 120 | 26 |
|
DN06-250/80 | 600 | 510 | 140 | 245 | 49 | 80 | 120 | 23 |
|
