La corriente nominal de los dos transformadores de corriente de devanado secundario de ankerui es de 20 mA CA y la linealidad puede alcanzar 8 veces.
Precio por pieza incluyendo entrega a México
Cantidad
Producto seleccionado
Especificaciones del producto
Origen
Shanghai
Marca
ACREL (electronic instrument)
Modelo
AKH-0.66/S S-30I 50/5/0.02
Precisión de la medición
0.5 ,1.0
Tipo de estructura
Guide rail or screw fixing
Modo de visualización
None

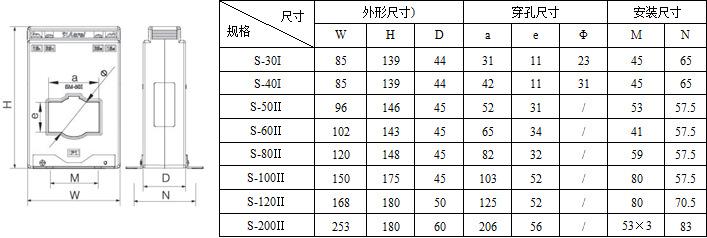

Dimensión total
85*139*44
Tamaño del agujero
22mm aperture
Origen
Shanghai
Marca
ACREL (electronic instrument)
Modelo
AKH-0.66/S S-30I 50/5/0.02
Precisión de la medición
0.5 ,1.0
Tipo de estructura
Guide rail or screw fixing
Modo de visualización
None
Dimensión total
85*139*44
Tamaño del agujero
22mm aperture
Origen
Shanghai
Marca
ACREL (electronic instrument)
Modelo
AKH-0.66/S S-30I 50/5/0.02
Precisión de la medición
0.5 ,1.0
Tipo de estructura
Guide rail or screw fixing
Modo de visualización
None
Dimensión total
85*139*44
Tamaño del agujero
22mm aperture
Detalles del producto
El texto en las imágenes se puede traducir

选择我们的理由

03产品简介

Función:
Esta serie de transformadores tiene dos devanados secundarios, uno de los cuales (1S1, 1S2) se utiliza para indicación de amperímetro, con una corriente nominal de CA 5A o CA 1A, y el segundo (2S1, 2S2) se utiliza para detección remota y se puede utilizar con ARTU-M32. Cuando se utiliza con una unidad de telemetría o un protector de motor ARD3, la corriente nominal es de CA 20mA; la linealidad del transformador de corriente de doble devanado puede ser de hasta 8 veces, y cuando la corriente es 8 veces, el error del transformador de corriente de doble devanado se puede garantizar que sea de 0.2-0.5%. .

Ámbito de aplicación:
Para circuito de protección del motor
Ejemplo de pedido:
Modelo específico: AKH-0.66/S S-40I 500/5A/20mA
Requisitos técnicos: relación de corriente nominal 500A/5A/20mA; clase de precisión 0.5/0.2; número de vueltas del núcleo pasante: 1 vuelta; apertura interior φ40mm.


04技术参数

Transformador de corriente para monitoreo de sistema AKH-0.66S:

Especificación

Relación de corriente nominal(A)

Nivel de precisión y carga nominal correspondiente (VA)

Número de vueltas a través del núcleo (vueltas)

Especificación de barra colectora (mm)/número de barras

Diámetro exterior máximo del cable (mm)

Método de instalación

Nivel 0.2/0.2

Nivel 0.5/0.2

Nivel 1/0.2

S-30I

5/5(1)/0.02

2.5/0.02

15

/

φ22

F

10/5(1)/0.02

2.5/0.02

8

15/5(1)/0.02

2.5/0.02

5

20/5(1)/0.02

2.5/0.02

4

25-30/5(1)/0.02

2.5/0.02

3

40-60/5(1)/0.02

2.5/0.02

2

75-100/5(1)/0.02

2.5/0.02

1

30×10/1

B,F

150/5(1)/0.02

2.5/0.02

1

200/5(1)/0.02

5.0/0.02

1

S-40I

200/5(1)/0.02

5.0/0.02

1

40×10/1

φ30

C,F

250-400/5(1)/0.02

5.0/0.02

1

500-600/5(1)/0.02

10/0.02

1

S-50Ⅱ

600-800/5(1)/0.02

10/0.02

1

50×10/

1-2

/

B

1000/5(1)/0.02

15/0.02

1

1200-1250/5(1)/0.02

20/0.02

1

S-60Ⅱ

300-400/5(1)/0.02

5.0/0.02

1

60×10/

1-2

/

do

500-800/5(1)/0.02

10/0.02

1

1000-1250/5(1)/0.02

10/0.02

1

1500-2000/5(1)/0.02

20/0.02

1

S-80Ⅱ

600-800/5(1)/0.02

10/0.02

1

80×10/

1-2

/

1000-1250/5(1)/0.02

10/0.02

1

1500-2000/5(1)/0.02

20/0.02

1

2500-3000/5(1)/0.02

30/0.02

1

S-100Ⅱ

1000-1250/5(1)/0.02

10/0.02

1

100×10/

1-3

/

D

1500-2000/5(1)/0.02

20/0.02

1

2500-3000/5(1)/0.02

30/0.02

1

4000/5(1)/0.02

30/0.02

1

S-120Ⅱ

2000/5(1)/0.02

20/0.02

1

120×10/

1-3

/

2500-3000/5(1)/0.02

30/0.02

1

4000-5000/5(1)/0.02

30/0.02

1

S-200Ⅱ

2000/5(1)/0.02

20/0.02

1

100×10/

2-6

/

2500-3000/5(1)/0.02

30/0.02

1

4000-6300/5(1)/0.02

30/0.02

1


05产品选型08公司简介1

09公司简介2

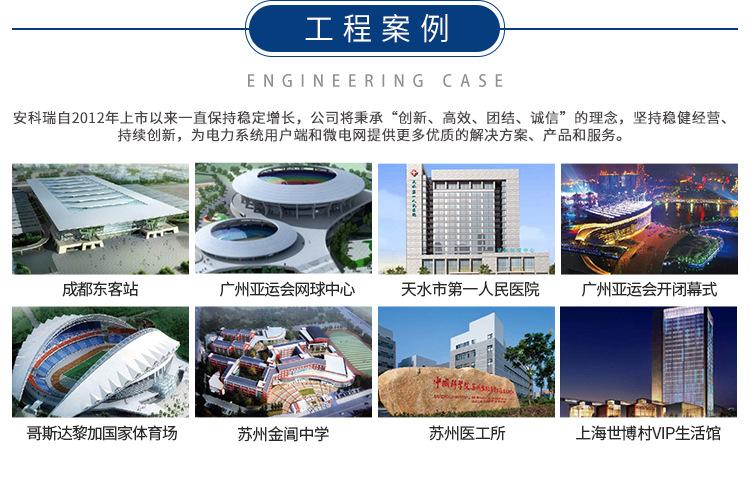

11工程案例

13签收说明
