Sistema de monitoreo de incendios eléctricos Acrel-6000
1 Descripción general
El sistema de monitoreo de incendios eléctricos Acrel-6000 es un sistema de hardware/software de grado industrial, desarrollado por nuestra empresa, que recibe señales de equipos de campo, como detectores de corriente residual, para generar alarmas, monitorear, controlar y gestionar líneas eléctricas protegidas. Este sistema se utiliza en centros de control de incendios de grandes centros comerciales, zonas residenciales, infraestructuras, edificios de oficinas, hoteles, etc., para realizar mediciones, ajustes, control y comunicación remotos con detectores distribuidos por el edificio, facilitando así la monitorización y la gestión. Este sistema utiliza el bus de campo Modbus estándar para conectar los detectores con funciones de comunicación. Cuando los parámetros detectados en la línea de protección de campo superan el valor de ajuste de la alarma, envía señales de alarma y de control, indica la ubicación de la alarma y guarda la información. Las señales de alarma de monitoreo recibidas por este sistema se pueden visualizar y generar según los tipos de señales proporcionadas por el detector, incluyendo apertura/cierre, falla de corriente residual, falla de sobrecorriente, falla de voltaje o temperatura, humo y otras señales de alarma.
2 Normas de referencia
GB14287-2005 "Sistema eléctrico de monitoreo de incendios"
GB50045-95 (Edición 2005) Código para el diseño de protección contra incendios de edificios civiles de gran altura
GB13955-2005 "Instalación y funcionamiento de dispositivos de protección de corriente residual"
GB50016-2006 "Código para el diseño de protección contra incendios en edificios"
GB 25506-2010 "Requisitos técnicos generales para salas de control de incendios"
3 Estructura del sistema
El sistema de monitoreo de incendios eléctricos Acrel-6000 adopta un diseño de distribución jerárquica y estructura abierta, y está compuesto principalmente por equipos de monitoreo, detectores de monitoreo, etc.
El equipo de monitoreo puede recibir señales de alarma de detectores eléctricos de incendios, emitir señales de alarma sonoras y luminosas, así como señales de control, indicar la ubicación de la alarma, registrar y guardar la información de la misma, y es el centro de gestión del sistema. El equipo de monitoreo conmuta automáticamente entre la fuente de alimentación principal y la de emergencia para garantizar la estabilidad del sistema.
El detector de monitoreo detecta parámetros de riesgo de incendio eléctrico, como la corriente residual y la temperatura, en la línea protegida. Además, puede procesar directamente las señales recopiladas localmente en señales digitales y transmitirlas mediante protocolos de comunicación estándar. Esto mejora la capacidad antiinterferente durante la transmisión de señales y la confiabilidad del sistema.
4 Funciones del sistema

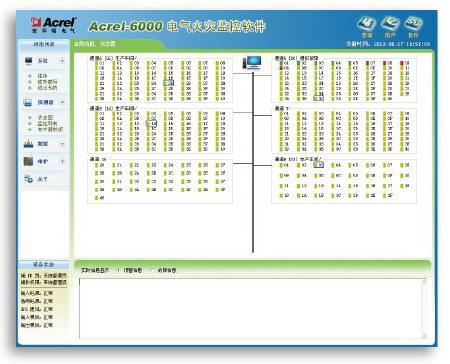

Función de visualización de monitorización
● Puede monitorear el funcionamiento de todo el sistema de monitoreo de incendios eléctricos en tiempo real
● Puede monitorear la corriente residual, la temperatura, el voltaje, la corriente y otros valores de cada punto de detección.
● Puede actualizar dinámicamente los parámetros operativos en tiempo real en cada pantalla y el estado en tiempo real de cada punto de detección

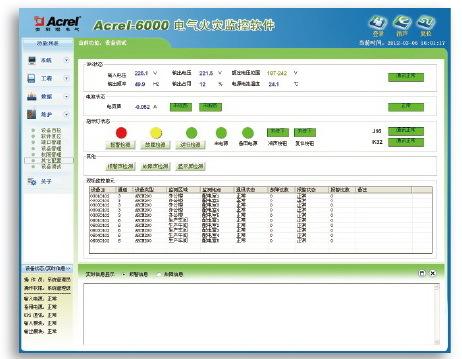

Funciones de monitorización y alarma de averías
El equipo de monitoreo recibe la señal de alarma del detector y emite señales sonoras y luminosas. Al mismo tiempo, el tipo, la ubicación y el valor de la alarma se muestran en tiempo real en la pantalla.
El equipo de monitoreo puede monitorear fallas de comunicación con el detector, subtensión de la red principal, fallas de corte de energía, cortocircuitos en la fuente de alimentación de respaldo, fallas de circuito abierto, fallas de comunicación del módulo de control y otra información. Tras una falla, puede emitir señales de alarma sonoras y visuales. Al mismo tiempo, la pantalla muestra el tipo y la ubicación de la falla en tiempo real, lo que permite a los usuarios solucionar problemas de manera oportuna.
Funciones de gestión de control
● El dispositivo de monitoreo tiene una salida de control para controlar la línea protegida en el estado de alarma.

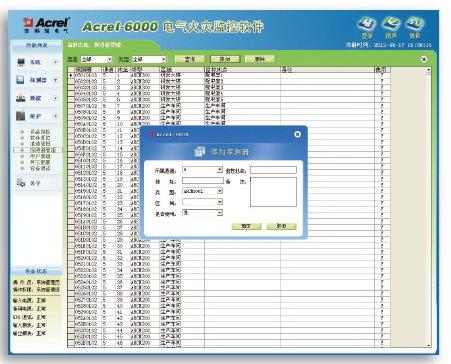

● El sistema admite control remoto y puede controlar de forma remota los detectores de monitoreo, incluida la configuración de parámetros, la apertura, el reinicio, la vinculación, etc.
Función de enlace de fuego
● Puede recopilar señales de temperatura y humo del sistema de protección contra incendios para realizar la función de enlace de protección contra incendios
Funciones de recopilación y gestión de datos
● Puede recopilar datos de monitoreo de incendios eléctricos de todos los puntos de monitoreo: incluidos valores de corriente residual, temperatura y otros valores
● Capaz de recopilar datos de parámetros eléctricos de todos los puntos de monitoreo: incluidos voltaje, corriente, potencia y otros valores
● Puede recopilar datos de medición de energía eléctrica de instrumentos multifunción y registrar cargas con precisión.
● Los datos recopilados se almacenan en la base de datos estándar para una gestión unificada.

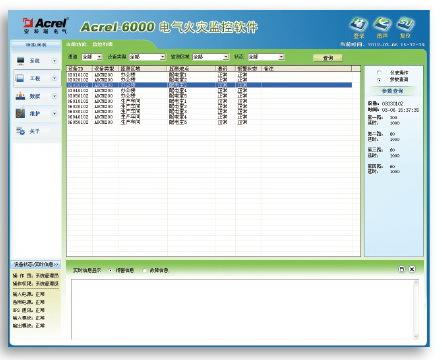

Funciones de grabación y análisis de eventos
● Función de grabación de secuencia de eventos (SOE) de capacidad ultra grande
● Guardar información de monitoreo, alarmas de fallas e información de operación del usuario para facilitar el análisis del usuario

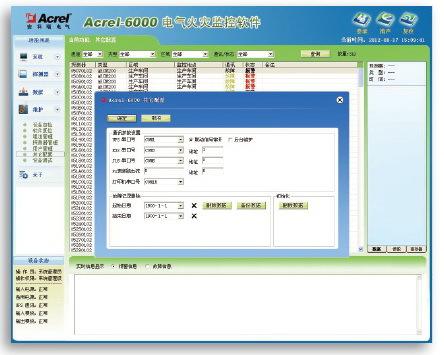

Función de gestión de derechos de usuario
● El sistema define diferentes niveles de permisos de usuario e implementa un funcionamiento seguro y estable del sistema a través de nombres de usuario, contraseñas y permisos de funcionamiento.
Funciones extensibles
● El mantenimiento, la expansión y la actualización del sistema son fáciles
● Integración perfecta con una variedad de sistemas de terceros
● Puede admitir una variedad de dispositivos de terceros para acceder al sistema

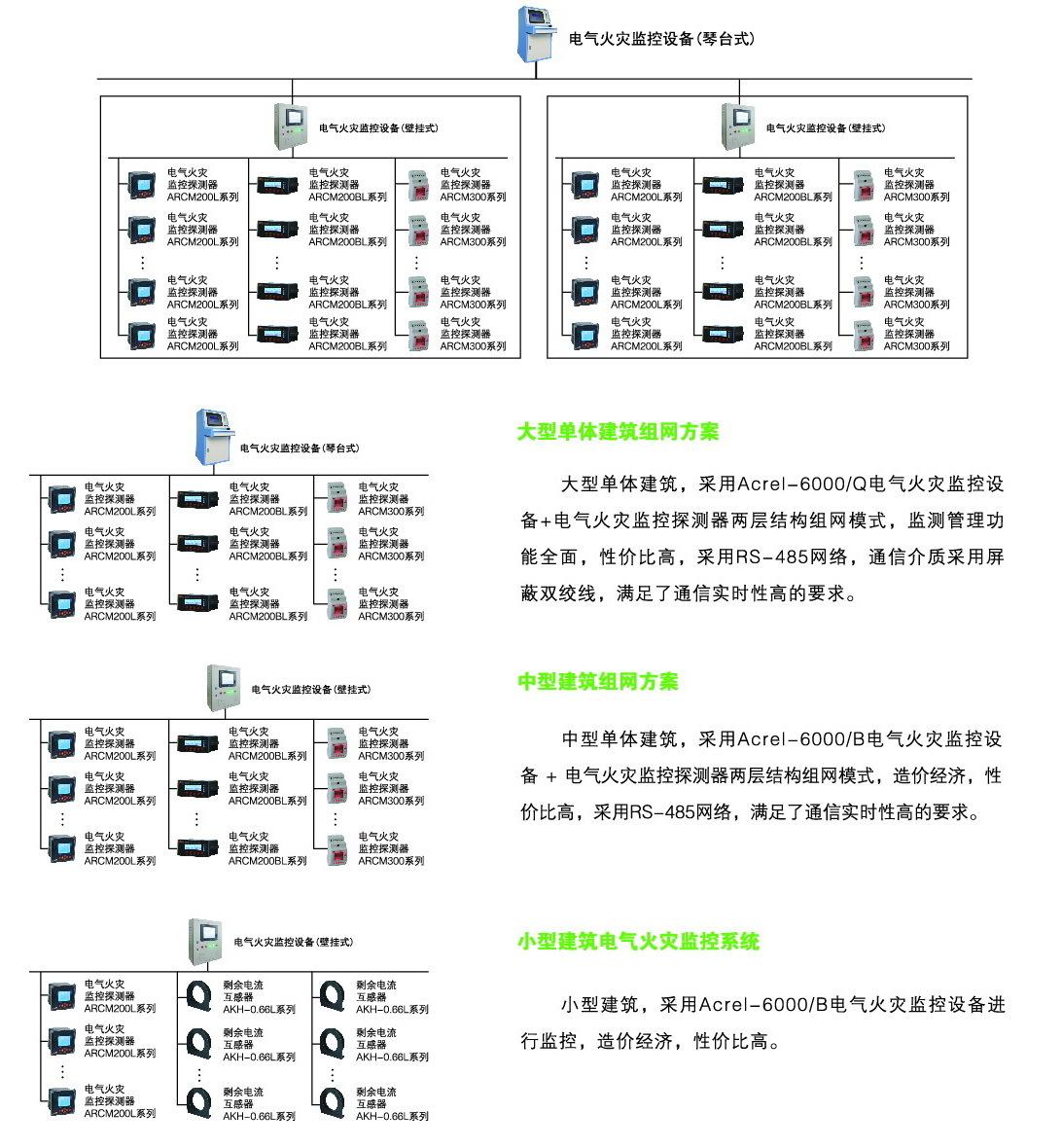

5. Esquema típico de red
Solución de red para grupos de edificios a gran escala
Un gran complejo de edificios con plantas altas y varios edificios dispersos. Incorpora un equipo de monitoreo de incendios eléctrico Acrel-6000/Q, un equipo de monitoreo de incendios eléctrico Acrel-6000/B y un detector de incendios eléctrico en modo de red de tres capas para facilitar la gestión regional. Utiliza comunicación de red RS-485 y Ethernet para satisfacer las necesidades de comunicación en tiempo real.
