¡Este modelo usa chip 25K80!
ELM-327instrumento de diagnóstico de automóviles
Actualmente en el mercado:
USB de plástico ELM327
ELM327 de plástico con Bluetooth

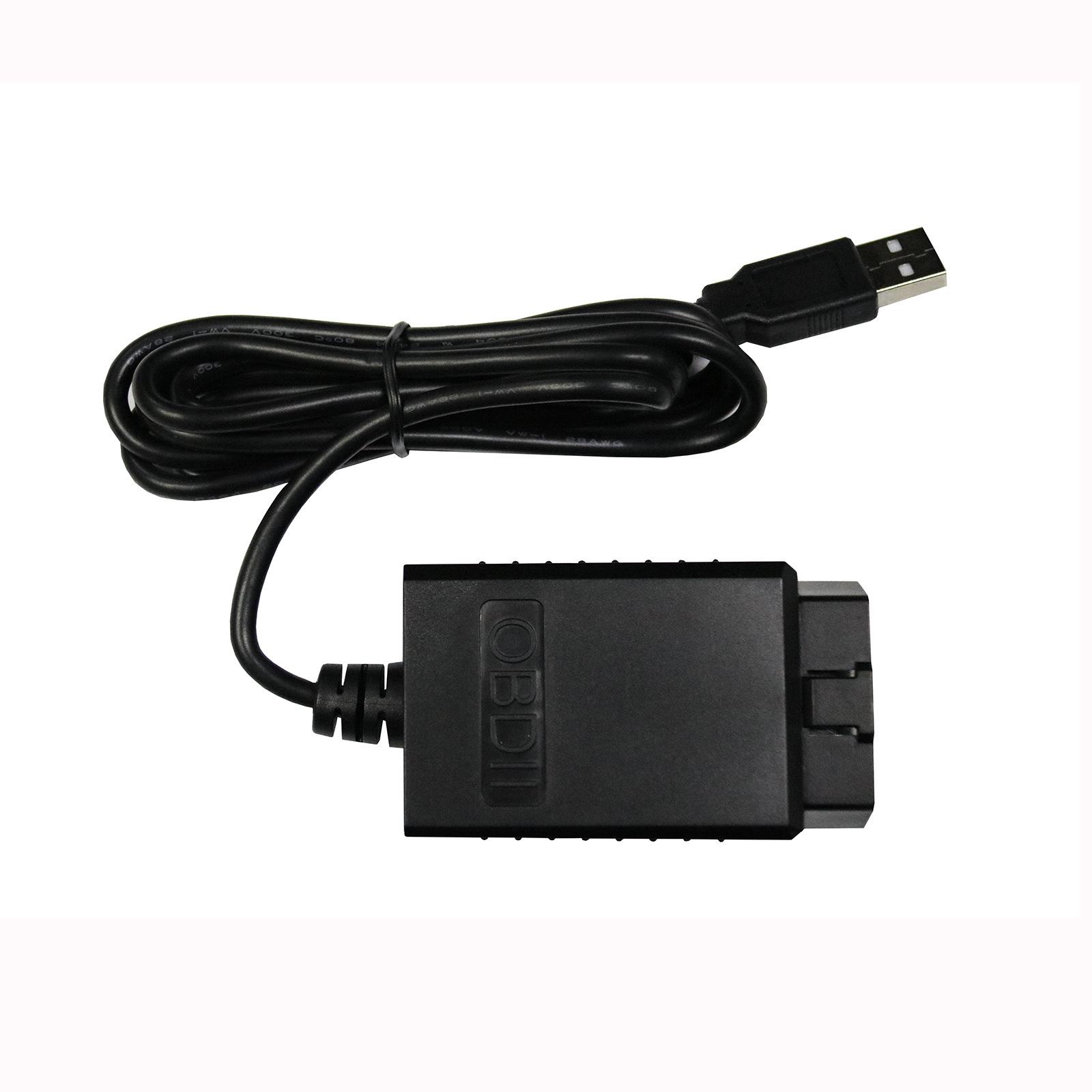

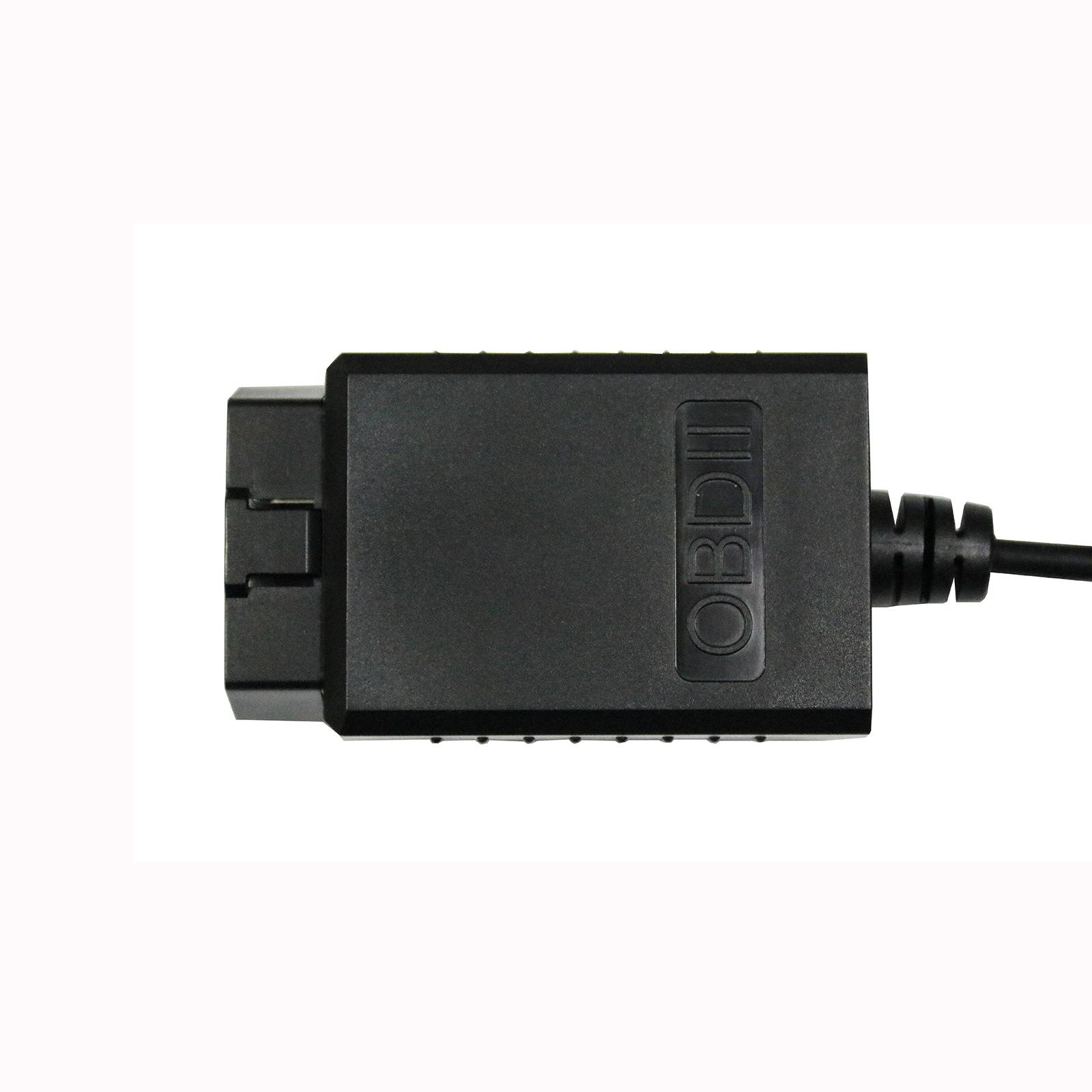

Carcasa de aluminio USB ELM327
Mini Bluetooth 327
ELM327 es la herramienta de diagnóstico automotriz universal OBD2 para PC más reciente. Es compatible con todos los sistemas de autodiagnóstico OBD-II y detecta protocolos de comunicación compatibles. El ELM327 cuenta con una interfaz USB y se conecta a la interfaz USB de la computadora portátil mediante el protocolo de conversión RS232.
Admite el protocolo de comunicación de diagnóstico de vehículos OBD-II:
..ISO15765-4 (CAN)
..ISO14230-4（KWP2000）
..ISO9141-2
..J1850VPW
..J1850PWM
Modo de protocolo de salida: RS232
Tasa de baudios: 9600 o 38400
Indicador LED: OBDTx/Rx, RS232Tx, alimentación
Voltaje de funcionamiento: 12v
Corriente de trabajo: 45 mA
Características:
El software del sistema de autodiagnóstico ELM327 USBOBD-II es gratuito y permite usar su PC y el ELM327 para obtener información diversa de la computadora del motor de su vehículo. Su funcionamiento es sencillo y fácil de aprender. Es compatible con los sistemas operativos DOS y Windows.
Función:
1. Lea los códigos de diagnóstico de falla específicos de GM y del fabricante de automóviles y muestre sus definiciones (el software contiene más de 3000 códigos de falla)
2. Leer falla del motor del coche
3. Leer el flujo de datos dinámicos del motor en tiempo real
..Velocidad del motor
..calcular el valor de carga
..temperatura del refrigerante
..Estado del sistema de combustible
..velocidad del vehículo
..Recorte de combustible a corto plazo
..Corrección de combustible a largo plazo
..presión del colector de admisión
..Tiempo por delante
..Temperatura del aire de admisión
..flujo de aire
..Apertura de la válvula de mariposa
..Voltaje del sensor de O2/ajuste de combustible a corto plazo
..presión de combustible. . . .
Modelos compatibles:
BMW Asiento Ford MINI Jaguar Benz Volkswagen
Chrysler Dodge Acura BYD F3/F0 Chery 2009 Alto
Suzuki Honda Toyota Mazda Mitsubishi Nissan Subaru
Land Rover Chevrolet Skoda Infiniti Kia Hyundai
Audi, Saab, Opel, Citroën, Peugeot, Volvo, Fiat, etc.
Instrucciones de instalación y uso
Instrucciones de instalación y uso del instrumento de diagnóstico automotriz LM327
código de avería del coche
diagnóstico de automóviles
Este producto es compatible con los modelos fabricados después de 1996 que utilizan el protocolo OBD-II (incluidos los protocolos VPW, PWM, ISO, KWP 2000 y CAN). Se puede conectar a una computadora portátil o de escritorio para leer códigos de falla y conocer su significado, borrar los códigos de falla del vehículo y mostrar datos de sensores (como velocidad de rotación, temperatura del agua, etc.). ¡Su función es muy potente!
Características:
Este producto admite todos los protocolos OBD-II y salida de interfaz USB, lo que hace que sea más cómodo conectarlo a una computadora portátil.
Características del producto:
Protocolo OBD-Ⅱ: ISO15765-4 (CAN)
ISO14230-4 (KWP2000)
ISO9141-2
J1850 VPW
J1850 PWM
Interfaz de salida: USB
Indicador LED: transmisión/recepción OBD, transmisión/recepción RS232, alimentación
Voltaje de funcionamiento: 12 V (con función de protección contra cortocircuitos y sobretensiones).
Características del producto:
Lea el código de falla y conozca su significado, borre el código de falla del automóvil, muestre datos del sensor (incluidos: velocidad del motor, temperatura del refrigerante, velocidad del vehículo, presión del colector de admisión, temperatura del aire de admisión, caudal de aire, posición del acelerador, voltaje del sensor de oxígeno, presión de combustible, etc.) y muchas más funciones avanzadas...
Entre los programas de interfaz gráfica más comunes se incluyen Scantool, Scanmaster, Proscan, PcmSCAN y Digimoto. También puede usar HyperTerminal con comandos AT.
Instrucciones de instalación: (Recordatorio: si no puede leer el software en el CD de instalación, descárguelo desde el siguiente enlace):)
1. Software de lectura de información del vehículo ScanTool(dot)net:
2. Controlador USB:
Pasos de instalación:
1. Instale el software ScanTool(punto)net desde el CD o descárguelo.
2. Conecte el cable OBD-Ⅱ a la interfaz ODB-Ⅱ del automóvil.
3. Conecte el cable OBD-II al ELM327. En este momento, la luz de encendido se encenderá y la luz ODB TX/RX parpadeará, lo que indica que la conexión es normal.
4. Conecte el ELM327 a la computadora mediante el cable USB. En este momento, la computadora le indicará que se ha encontrado nuevo hardware. Siga las instrucciones para instalar el controlador USB del CD o descargado de internet. Abra el "Administrador de dispositivos" de la computadora y haga clic en el puerto. Encontrará el nuevo hardware instalado, "Puerto serie USB", y anote el número COM a la derecha. (Este número COM se usará en el siguiente paso de la configuración del software).
5. Inicie el software ScanTool(dot)net. Abra el programa ScanTool(dot)netv1.13 para Windows, seleccione las opciones (configuración), seleccione el número COM que anotó en el paso anterior y confirme. Una vez instalado el software, podrá diagnosticar su vehículo.
