El equipo ha sido depurado antes de salir de fábrica. No es necesario ajustar el generador a menos que haya circunstancias especiales.
uno.Introducción a la actuación:
Adoptando tecnología avanzada de control por microcomputadora y un concepto de diseño de circuito completamente nuevo, hemos lanzado una nueva generación de fuente de alimentación dedicada para limpiadora ultrasónica multifuncional:
(uno)La caja de control adopta un diseño totalmente digital y ajuste de frecuencia con llave para lograr una mayor precisión de frecuencia.
(dos)tenerLa función de corriente constante asegura una salida constante independientemente de los cambios de carga.
(tres)La potencia ultrasónica digital es continuamente ajustable, lo que la hace más flexible de usar, más potente y más eficiente.
(Cuatro)También tiene la función de detección en tiempo real de la temperatura de la máquina, que puede monitorear la temperatura de operación del equipo en tiempo real.
(cinco)Tiene funciones de protección completas: protección contra sobrecalentamiento y protección contra sobrecorriente, lo que hace que el trabajo sea más confiable.
(seis)Temporizador de cuatro dígitos, control de tiempo al segundo, para asegurar la calidad de su trabajo.
(siete)La pantalla triple puede mostrar tres parámetros al mismo tiempo, como [frecuencia], [corriente] y [tiempo], etc.
(ocho)Proporciona interfaz de control externo para facilitar la conexión con otros equipos de control.
dos.Especificaciones principales:
Número de producto | Tipo KR-I | tipo KR-II | KR III | tipo KR-IV | tipo KR-V |
Potencia motriz | 600W-900W | 900W-1500W | 1500W-2100W | 2100W-2700W | 3000W |
Control de potencia | 0-CNC ajustable | 0-CNC ajustable | 0-CNC ajustable | 0-CNC ajustable | 0-CNC ajustable |
frecuencia de trabajo | 25KHZ-40KHZ | 25KHZ-40KHZ | 25KHZ-40KHZ | 25KHZ-40KHZ | 25KHZ-40KHZ |
Voltaje de funcionamiento | AC220V 10% 50HZ | AC220V 10% 50HZ | AC220V 10% 50HZ | AC220V 10% 50HZ | AC220V 10% 50HZ |
Número máximo de vibradores que se pueden llevar | 12-18 60W | 12-30 60W | 12-42 60W | 12-54 60W | 12-60 60W |
Corriente nominal de cada vibrador | 0.1-0.17A | 0.1-0.17A | 0.1-0.17A | 0.1-0.14A | 0.1-0.14A |
Rango de corriente de salida | 1-3A | 1-4.5A | 1-6A | 1-7A | 1-7.5A |
rango de control de tiempo | 0-59 minutos 59 segundos | 0-59 minutos 59 segundos | 0-59 minutos 59 segundos | 0-59 minutos 59 segundos | 0-59 minutos 59 segundos |
temperatura ambiente | 0-40℃ | 0-40℃ | 0-40℃ | 0-40℃ | 0-40℃ |
Humedad relativa | 40%-90% | 40%-90% | 40%-90% | 40%-90% | 40%-90% |
Peso neto del producto(KG) | 8 | 8 | 10 | 10 | 10 |
Dimensiones totales (mm) | 370*290*130 | 370*290*130 | 370*290*130 | 370*290*130 | 370*290*130 |
Corriente de funcionamiento: Tenga en cuenta que el dispositivo no puede funcionar a una corriente superior a la corriente nominal durante mucho tiempo.

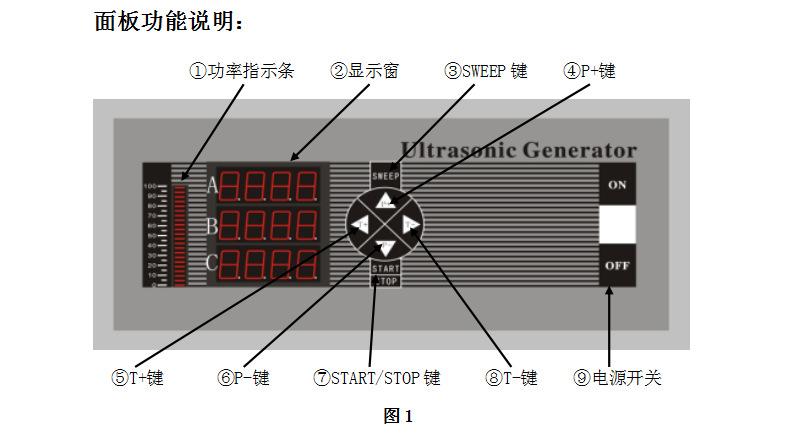

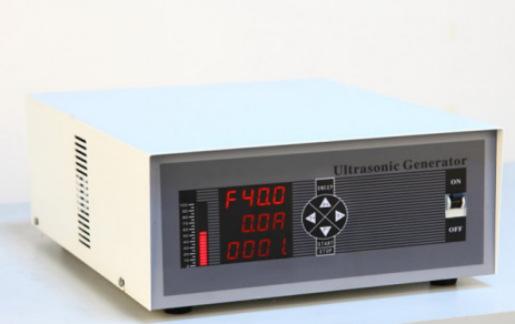

①Barra indicadora de energía: muestra el porcentaje de energía.
2Ventana de visualización: utilizada para mostrar el valor de frecuencia, el valor de corriente, el tiempo de temporización y otros estados de trabajo y condiciones de falla.
③ Tecla SWEEP: Cambia el estado de trabajo de barrido de frecuencia (teclas de configuración y confirmación).
④ Tecla P+: aumentar la potencia de salida (girar hacia atrás y aumentar el valor).
⑤ tecla T+: Aumentar el valor de trabajo de tiempo (mover a la izquierda, modo remoto y visualización de temperatura).
⑥ Tecla P: Disminuir potencia de salida (voltear hacia adelante y disminuir valor).
⑦ Tecla INICIO/PARO: cambiar al estado de trabajo de inicio o paro (teclas de ajuste y confirmación).
⑧ Tecla T: Disminuir el valor del trabajo de tiempo (mover a la derecha).
⑨Interruptor de encendido: interruptor de control de encendido。
Nota: Los contenidos entre paréntesis arriba son funciones en el estado de configuración, y algunas funciones clave deben usarse en combinación. 。
tres.Instrucciones de uso:
1.Coloque la máquina en un lugar ventilado y seco, y conecte los conectores de alimentación y salida. Cuando se enciende la alimentación, el número de serie de producción del producto se mostrará en la ventana de visualización.

imagen2
2.Modo de trabajo normal:

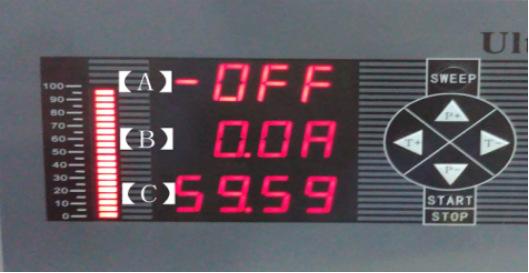

Encender la energía,【A] La ventana de visualización puede mostrar [OFF], y la ventana de visualización [C] muestra números de tiempo. Por favor, presione la tecla [T+] o [T-] para que la ventana de visualización [C] muestre el número [00.00], y luego presione la tecla [INICIO/PARO] para poner la máquina en estado de funcionamiento normal.(Figura 2),【La ventana de visualización [A] es para la visualización de la frecuencia, la ventana de visualización [B] es para la visualización de la corriente y la ventana de visualización [C] es para la visualización del tiempo. El botón [INICIO/PARADA] controla directamente el funcionamiento de la máquina.
3.Ajuste de tamaño de potencia:
En estado de funcionamiento, presione [P+] y [P-】tecla para aumentar o disminuir la potencia hasta alcanzar el estado requerido. La máquinaGuarda tu configuración de potencia en aproximadamente 10 segundos.
4.Modo de trabajo de barrido:
En estado de funcionamiento, presione [botón SWEEP] para cambiar al estado de trabajo de barrido de frecuencia (la barra indicadora de potencia parpadea), y presiónelo de nuevo para regresar. Esta función es para hacer que la vibración ultrasónica simule el efecto de restregado cambiando regularmente la frecuencia de una sección determinada de la fuente de alimentación para lograr el efecto de fortalecer la limpieza. Sin embargo, este modo puede causar daños a las piezas de la máquina, utilícelo según corresponda.。
5.Modo de trabajo de temporización
En estado de funcionamiento, presionePresione la tecla [INICIO/PARO] para detener la máquina y mostrar [APAGADO] en la ventana [A]. Luego presione la tecla [T+] o [T-] para ajustar la ventana [C] para mostrar el tiempo de trabajo que necesita.

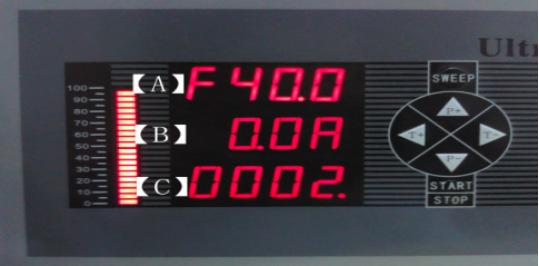

entre(Como se muestra en la imagen)3), y luego presione [La tecla [INICIO/PARO] hará que la máquina entre en el modo de trabajo de temporización. La ventana de visualización [C] debería mostrar el valor de temporización correspondiente y disminuir en segundos. Cuando el reloj disminuye a cero, la máquina deja de funcionar. [A] La ventana de visualización mostrará [OFF]. [C] La ventana de visualización vuelve a mostrar el valor de ajuste original. Para reiniciar, presione la tecla [INICIO/PARO].

imagen3
6.Verifique la temperatura de funcionamiento de la máquina:
En estado de funcionamiento, haga clic en [T+】clave,【A】La ventana de visualización muestra el valor de la temperatura interna de trabajo de la máquina y vuelve automáticamente después de 3 segundos.
7.Modo remoto y uso de la interfaz de control remoto:
Cuando la máquina está apagada, presione [T+] y encienda el interruptor de alimentación al mismo tiempo. Espere unos 3 segundos y luego suelte las teclas. En este momento, la máquina entra en modo remoto. La ventana de visualización [A] debería mostrar [OFF]. Si necesita cancelar el modo remoto, realice este paso nuevamente;Hay una interfaz remota en la parte posterior de la máquina(Como se muestra en la imagen)4), utilizado principalmente en equipos de control automático, a través delEl PLC u otro equipo pueden controlar flexiblemente la salida de ultrasonido para evitar daños al equipo causados por el encendido y apagado frecuente de la fuente de alimentación del equipo. Cuando el puerto de control remoto está en cortocircuito, el ultrasonido se enciende y los botones de inicio y ajuste de tiempo en el panel se bloquearán. Cuando hay múltiples fuentes de alimentación ultrasónicas controladas en el mismo equipo, se deben usar múltiples conjuntos de contactos de conmutación independientes.
imagen4
8.Ajuste de frecuencia de trabajo:
En el estado de funcionamiento, presione【Presione [SWEEP] y [START/STOP] durante unos 5 segundos para entrar en el estado de ajuste de frecuencia.【A] El valor de frecuencia en la ventana de visualización está parpadeando, presione de nuevo【P+] y [P-] teclas para ajustar al valor de frecuencia requerido. Una vez completada la configuración, presione [Las teclas [BARRIDO] y [INICIO/PARO] volverán al estado de funcionamiento normal en unos 5 segundos, y la máquina guardará sus ajustes en unos 10 segundos.
9.Modo de depuración de ingeniería (ajuste de límite de corriente):

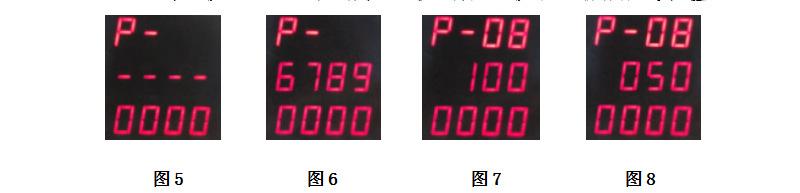

En el estado de no funcionamiento (si no, por favor presione [tecla [INICIO/PARO] para cambiar al estado de parada), presione las teclas [BARRIDO] y [P-] al mismo tiempo durante unos 5 segundos para ingresar al estado de depuración de ingeniería(Como se muestra en la imagen)5), presionando el botón [BARRER], [P+], [P-], [T+] y [T-]Para ingresar la contraseña6789】(Como se muestra en la imagen)6),de acuerdo a【[BARRER] tecla para confirmar, presione la tecla [P+] para retroceder a la 8ª opción(P-08 como se muestra en la Figura 7), ajústelo a través de los botones de función para alcanzar el valor de corriente limitante requerido【5A】(como se muestra en la Figura 8), presione【Las teclas [SWEEP] y [P-] volverán a su estado de funcionamiento normal en unos 5 segundos, y la máquina guardará su configuración en unos 10 segundos.

Cuatro.Precauciones:
Por favor, coloque la máquina en un lugar seco y ventilado, con la parte trasera de la máquina a una distancia mayor que30 mm para disipación de calor. Por favor, contacte al personal de mantenimiento cuando ocurra una anomalía de funcionamiento, y no abra la cubierta casualmente para evitar el peligro.
El cable de tierra protector de potencia del chasis debe estar bien conectado a tierra para evitar el riesgo de descarga eléctrica accidental.
