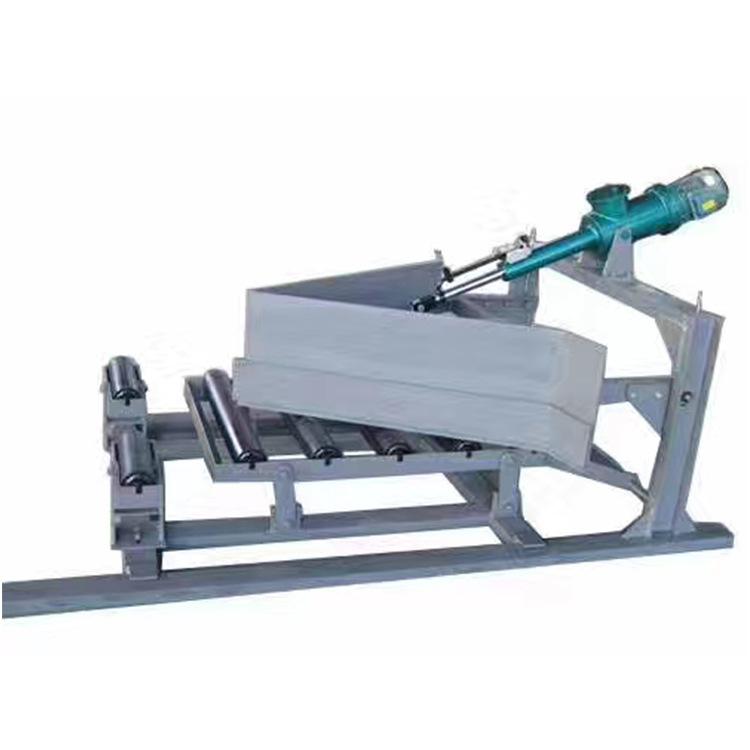

Introducción del producto descargador de arado de material electrohidráulico de doble lado: 77

Los descargadores electrohidráulicos de arado, tanto de un lado como de dos, se utilizan ampliamente para la descarga segmentada de transportadores en minería, metalurgia, campos eléctricos, depósitos de carbón, estaciones de carga, puertos y terminales, etc. El descargador hidráulico de arado es un producto mecánico que se instala en el bastidor central de la cinta transportadora para realizar la descarga y controlar el flujo y la dirección del transporte de materiales. Permite descargar los materiales transportados de forma uniforme y continua en la tolva o en el lugar requerido.

El descargador de arado resistente al desgaste de uno o dos lados utiliza una varilla de empuje electrohidráulica como fuente de energía. Durante el trabajo, la varilla de accionamiento se extiende a través de la varilla de empuje para impulsar el marco hacia adelante para completar la caída del cabezal y soportar el grupo de rodillos planos para que la cinta funcione. La superficie es plana y el borde inferior del cabezal de la máquina está estrechamente unido a la superficie de la cinta. Escriba el material en la cinta en el cubo y envíelo al lugar requerido. Después de la descarga, inicie la varilla de empuje electrohidráulica y retraiga la varilla de accionamiento, impulsando el marco para retroceder, y el arado cuando el cabezal se eleva, el grupo de rodillos variables cambia de forma paralela a la forma del canal, permitiendo que los materiales pasen suavemente.

Principio de funcionamiento del descargador de material electrohidráulico de doble cara.

Esta máquina es de tipo combinado, con una varilla de empuje electrohidráulica como fuente de alimentación. La caja de control eléctrico controla los movimientos de avance, retroceso y parada de la varilla de empuje. Esta varilla de empuje electrohidráulica impulsa el mecanismo del descargador.

En el estado de trabajo, la varilla de empuje se extiende para empujar el mecanismo de articulación para completar la caída de la reja de arado, el grupo de rodillos de ángulo de ranura variable se nivela, el grupo de rodillos paralelos se eleva, la superficie de la cinta se aplana y el plano inferior de la reja de arado se adhiere estrechamente a la cinta. , el material corre a lo largo de ambos lados de la reja de arado triangular hasta que el borde de la cinta cae en las tolvas a ambos lados, completando así el trabajo de descarga.

Cuando se descarga el material y la máquina entra en estado de espera, el cilindro electrohidráulico se retrae, elevando la cuchilla a la altura nominal, y el grupo de rodillos de ángulo de ranura variable vuelve de la posición aplanada al estado de ranura, y el grupo de rodillos paralelos se separa de la banda, y la banda vuelve al estado de ranura al transportar materiales, de modo que los materiales se concentran en el área cóncava en el centro de la banda, asegurando así el paso suave de los materiales. La solapa de la tolva de cierre hermético se cierra con un martillo de contrapeso en el estado de descarga. Cuando el peso y la fuerza de impacto del material en el estado de descarga son mayores que el contrapeso, la solapa se abre, y el material cae en la tolva a lo largo de ambos lados de la cuchilla sobre la banda, logrando así la descarga continua.

Descripción general del descargador de arado electrohidráulico de doble cara

Este descargador de arado electrohidráulico de doble (simple) lado es una máquina de uso general instalada en una cinta transportadora para realizar la descarga en un punto fijo en el medio. Adopta un rodillo de ángulo de ranura variable, un rodillo paralelo elevador y otros mecanismos combinados, y tiene un funcionamiento estable. , tiene las ventajas de estructura compacta, operación flexible, conveniencia, confiabilidad, buenos efectos de descarga y limpieza, y larga vida útil. Es adecuado para control centralizado a larga distancia y control local de corto alcance. Se utiliza ampliamente en centrales eléctricas, metalurgia, minas, muelles y otros lugares donde se utilizan cintas transportadoras para lograr la descarga automática mecanizada.

Características estructurales del descargador de arado de material electrohidráulico de doble lado:

1. La reja del arado puede ser simple o doble. La reja delantera está hecha de acero inoxidable al cromo-níquel, y la trasera, de placa de polietileno polimérico. Las rejas delanteras y traseras son reemplazables. Esta estructura permite una descarga limpia de los materiales. Incluye cinta protectora.

2. El dispositivo de bloqueo de la reja del arado ha sido significativamente mejorado, y el bloqueo es confiable. La reja del arado no se levantará ni vibrará durante la operación, y la altura de la reja del arado se puede ajustar para que quede cerca de la cinta sin fuga de material.

3. El dispositivo de accionamiento adopta empujadores electrohidráulicos para lograr la integración electromecánica. El circuito de aceite circulante es una estructura sellada y puede adaptarse para trabajar en entornos hostiles. Según las necesidades del usuario, se pueden proporcionar empujadores electrohidráulicos de doble propósito con linternas o empujadores electrohidráulicos mecánicos autoblocantes. .

4. El grupo de rodillos de deformación está sincronizado con el mecanismo electrohidráulico de la varilla de empuje. La varilla de empuje tiene un ciclo de trabajo y el grupo de rodillos de deformación completa la transformación automática de forma ranurada a forma plana y, posteriormente, a forma ranurada.

5. El nivel de protección del motor se determina según el entorno. Los motores IP54 se utilizan en condiciones inflamables y explosivas. cm17
